revolt NX-3485 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses praktischen Bewegungs-
melders. Steuern Sie lhre Lampen bequem mit diesem
Bewegungsmelder mit 180° Erfassungsbereich.
Bitte lesen Sie dieses Informationsblatt und
befolgen Sie die Hinweise und Tipps, damit Sie
lhren neuen Bewegungsmelder optimal einsetzen
können.
Lieferumfang
• Bewegungsmelder
• Montagematerial
• Informationsblatt
Technische Daten
Anspruchsschwelle: 3- 2000 LUX
Schaltintervall: 10 Sek. - 7 Min.
Erfassungsreichweite: max. 12m (bei 24 °)
Erfassungsbereiche: 180° horizontal
Beleuchtungsmittel: Max.1200W
300W
Arbeitstemperatur: - 20° +40°C
ACHTUNG!
Der Bewegungsmelder darf nur von ausgebildetem
Elektrik-Fachpersonal angeschlossen werden. Ein
unsachgemäßes Anschließen kann zu Sach- und
Personenschäden führen.
• Stromzufuhr abstellen (Sicherung)
• Sicherstellen, dass das Stromkabel kein Strom hat
HINWEIS:
Folgende Punkte vor der Installation beachten:
• Installationshöhe: 1,8 - 2,5 m
• Nicht in der Nähe von Wärmequellen (Klimaanlagen,
Dunstabzugshauben oder Lampen) anbringen
• Nicht auf bewegliche Teile oder stark reflektierende
Gegenstände ausrichten
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
180° Schwenkbarer PIR-Bewegungsmelder
230 Volt
Installationsanleitung:

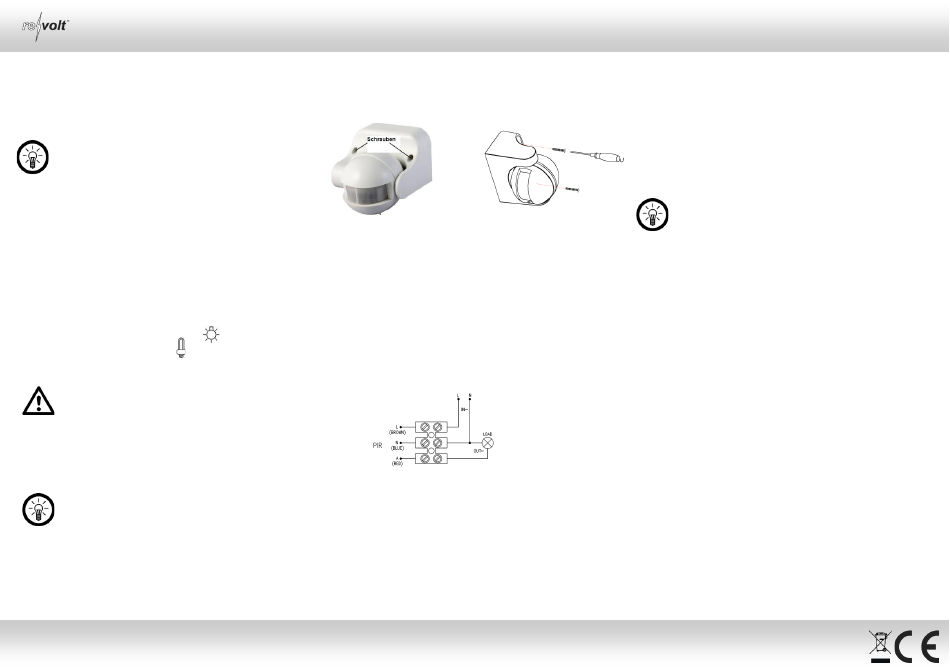

1. Entfernen Sie die Abdeckung, indem Sie die beiden
Schrauben lösen (Abb. 1 + Abb. 2)
Abb. 1
2. Markieren Sie an der Montagefläche die Position der
beiden Schraublöcher des Bewegungsmelders.
3. Bohren Sie zwei Löcher mit einem 6-mm-Bohrer an der
markierten Position.
4. Verdübeln Sie die Locher mit den mitgelieferten Dübeln.
5. Bodenplatte des Bewegungsmelder mit den mit-gelieferten
Schrauben an der Montageposition an der Wand
befestigen
6. Führen das Stromkabel durch die vorgesehene Öffnung im
Boden des Bewegungsmelders
7. Schließen Sie die Lusterklemme nach folgendem
Anschlussdiagramm an die Stromzuleitung an.
8. Drehen Sie die Abdeckung wieder auf den
Bewegungsmelder.
Bedienungsanleitung – Seite 1
Einstellen der Schaltdauer
Unterhalb des Sensorsr befinden sich die zwei Drehregler,
mit denen man die
(TIME) einstellt. Drehen Sie die Regler jeweils in die
Abb. 2
gewünschte Position.
• Nach links → weniger Lichtoleranz und kürzerer
Schaltintervall
• Nach rechts --> erhöht die Lichtoleranz und verlängert den
Schaltintervall
HINWEIS:
Um die Funktionalität zu prüfen, drehen Sie den LUX-
Regler auf die höchste Stufe (rechts) und den TIME-
Regler auf die niedrigste Stufe (links).
Sicherheitshinweise
• Diese Bedienungsanleitung dient dazu, Sie mit der
Funktionsweise dieses Produktes vertraut zu machen.
Bewahren Sie diese Anleitung daher gut auf, damit Sie
jederzeit darauf zugreifen können.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt
die Produktsicherheit. Achtung Verletzungsgefahr!
• Öffnen Sie das Produkt niemals eigenmächtig. Führen Sie
Reparaturen nie selbst aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße,
Schläge oder Fall aus bereits geringer Höhe beschädigt
werden.
• Halten Sie das Produkt fern von Feuchtigkeit und extremer
Hitze.
• Tauchen Sie das Produkt niemals in Wasser oder andere
Flüssigkeiten.
• Technische Änderungen und Irrtümer vorbehalten!
© REV2 – 03.02.2022 – JvdH/EX:TT//DZ
NX-3485-675
Lichttoleranz (LUX) und das Schaltintervall
