VMT9000 Serie − Betriebsanleitung v1.0.1

4 Mechanische Montage

Maßzeichnungen des Geräts: siehe Kapitel Maßzeichnungen.

4.1 Voraussetzungen

Anforderung an den Befestigungsort:
ACHTUNG
Schäden durch Hitze!
Wenn das Gerät Strahlung durch Sonnenlicht oder anderen Licht- oder Wärmequellen ausgesetzt
ist, kann es überhitzen und Schaden nehmen.
Setzen Sie das Gerät keiner direkten Bestrahlung durch Sonnenlicht oder anderen Licht- oder
Wärmequellen aus!
4.2 Gerät montieren

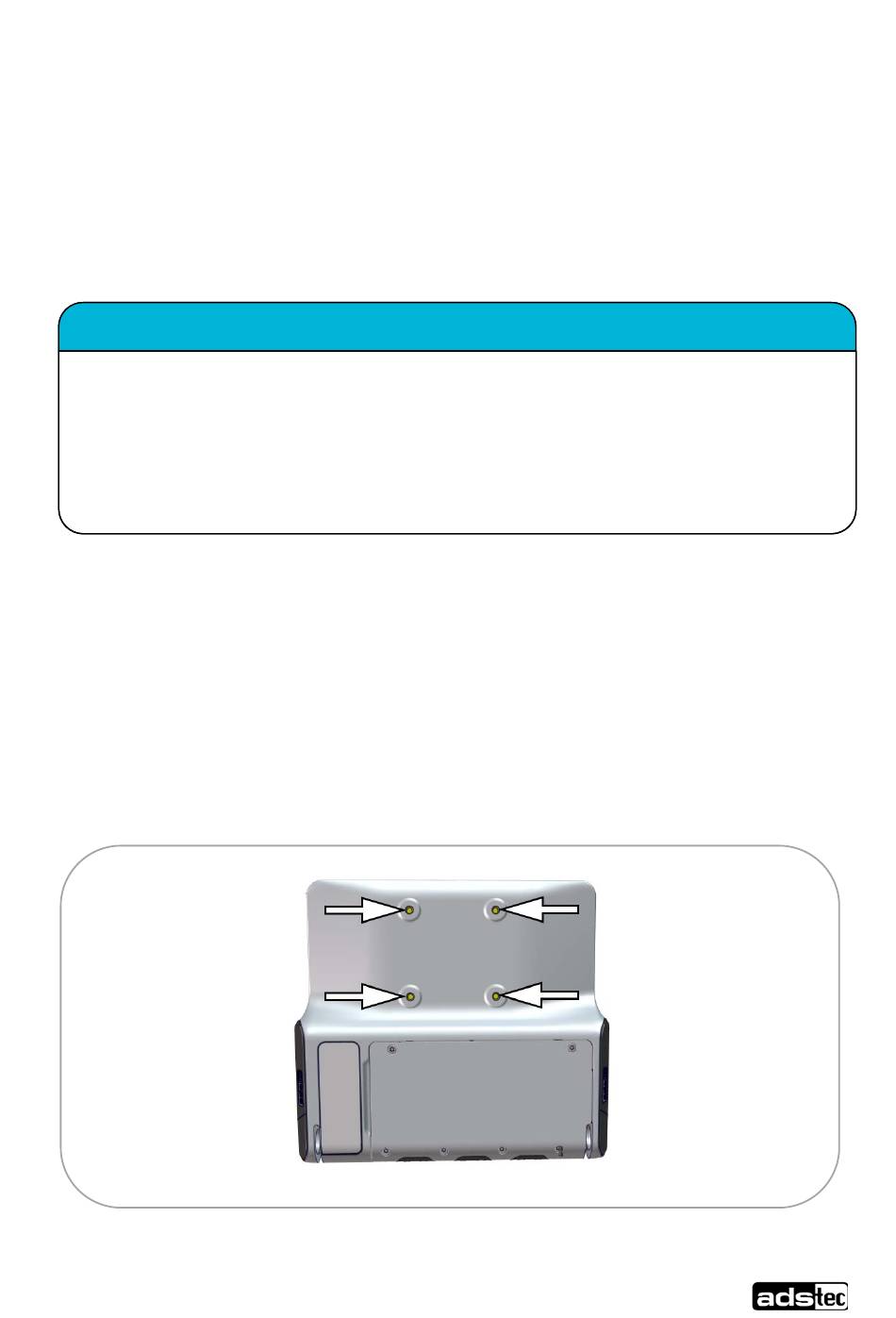

4.2.1 VESA-75-Schnittstelle

Horizontaler und vertikaler Abstand zwischen den Schraublöchern: 75 mm
Gewinde: M6, Drehmoment: 8 Nm (empfohlen)
Max. Einschraubtiefe in die Gewindebuchsen: 6 mm
© ads-tec GmbH • Heinrich-Hertz-Str. 1 • 72622 Nürtingen • Germany
16
