INSTALLATION
Zur Ansteuerung der Kamerahalterung über die Fernsteuerung ist auf der
Unterseite Ihres Quadrocopters ein dreiadriges Kabel mit Einzelsteckern
verlegt. Von diesem Kabel benötigen Sie lediglich zwei Einzelstecker:
Stecken Sie den Einzelstecker mit der Aufschrift ROLL in die mittlere Buchse
DEU
[Roll] des Gimbal-Controllers. Der Stecker muss in der Mittelbuchse auf den

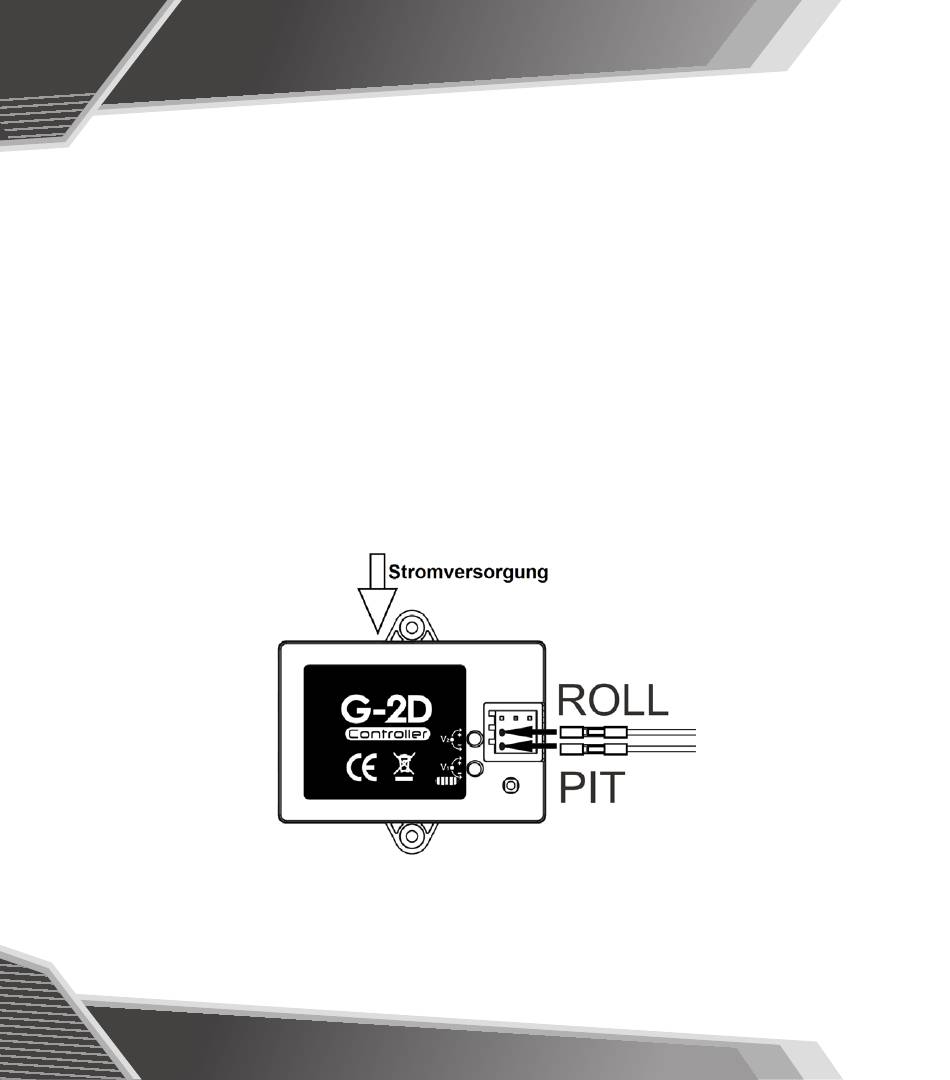

linken Steckpin gesetzt werden, wenn Sie die Schrift auf dem Controller so
sehen, wie auf dem Foto unten.
Stecken Sie den Einzelstecker mit der Aufschrift PIT in die untere Buchse
[PIT] des Gimbal-Controllers. Der Stecker muss in der unteren Buchse auf
den linken Steckpin gesetzt werden.
Die Verkabelung Ihrer Kamerahalterung ist jetzt komplett. Befestigen Sie
alle herunterhängenden Kabel z. B. mit Kabelbindern.
