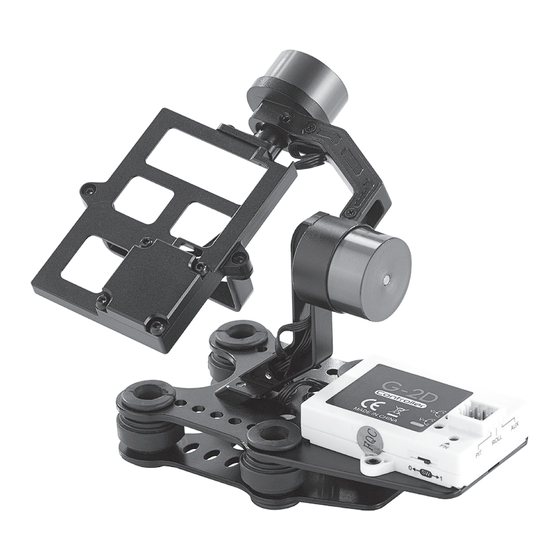

Simulus G-2D Bedienungsanleitung
Kamerahalterung mit kardanischer aufhängung (gimbal)
Inhaltszusammenfassung für Simulus G-2D

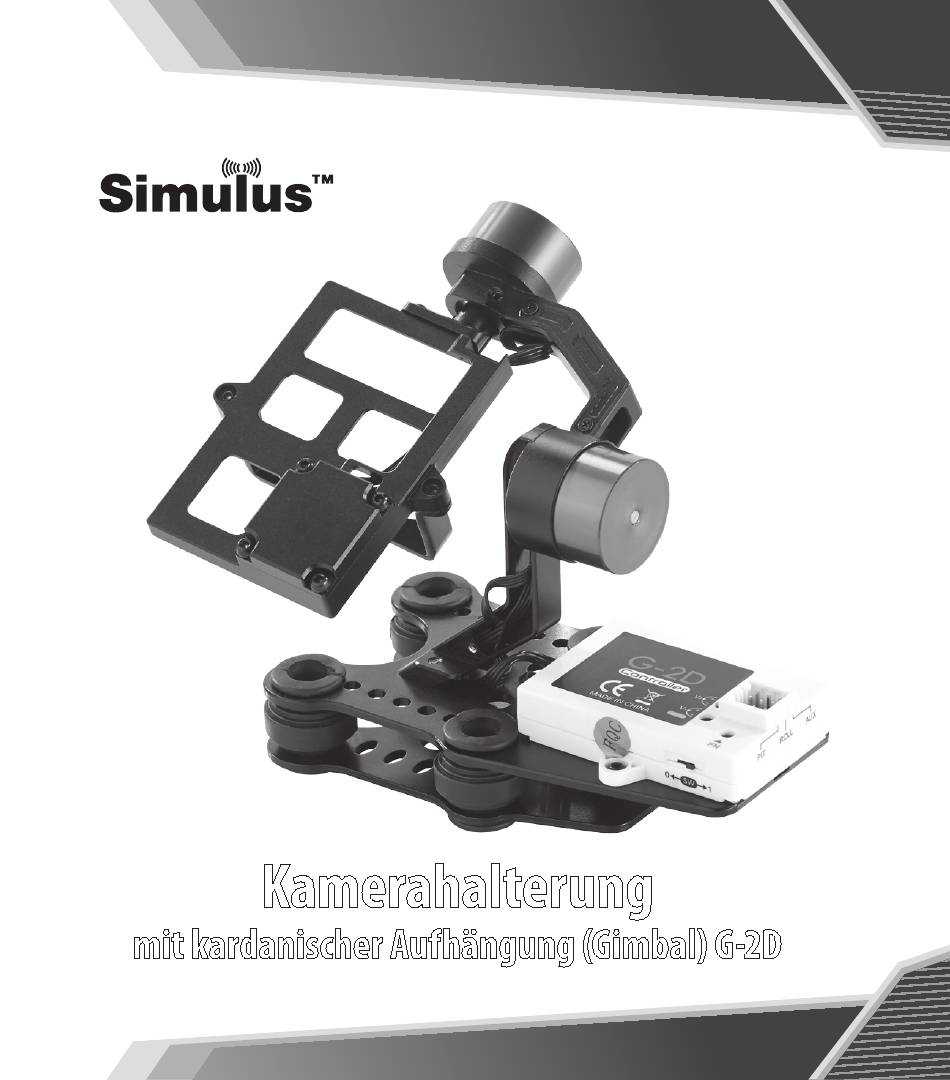

- Seite 1 IHRE NEUE HD-ACTION-CAM BEDIENUNGSANLEITUNG Kamerahalterung mit kardanischer Aufhängung (Gimbal) G-2D NX-1159-675...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS nhaltsverzeIchnIs Ihre neue Kamerahalterung ............4 Lieferumfang ....................5 Wichtige Hinweise ...............6 Sicherheitshinweise ................6 Wichtige Hinweise zur Entsorgung ..........7 Konformitätserklärung .................7 Produktdetails ................8 Installation .................13 Befestigung .................... 13 Verkabelung ................... 13... - Seite 3 Ausgangswerte für Neige- und Roll-Winkel einstellen ..24 Technische Daten ...............25 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikel- namen ein.
-
Seite 4: Ihre Neue Kamerahalterung
Dabei ist diese Gimbal sehr kompakt, leicht und haltbar. Halterung und Arme sind aus CNC-gefrästem Aluminium herge- stellt. Der Kamerahalter funktioniert „Plug and Play“ an Ihrem Simulus QR X350.PRO – Quadrocopter. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführ- ten Hinweise und Tipps, damit Sie Ihre neue Kamerahalterung optimal einsetzen können. -
Seite 5: Lieferumfang
Anschluss-Adapter mit BEC-Stecker • 2 Signalkabel zur Steuerung • 4 Befestigungsschrauben • 2 Innensechskant-Schlüssel • Kunststoff-Schraubendreher • Bedienungsanleitung Zusätzlich benötigt: Eine passende On-Board-Kamera, z. B. Simulus Art.-Nr. NX-1184 oder Somikon Art.-Nr. PX-8308. Eine GoPro Hero 3-Kamera kann der Halter ebenfalls aufnehmen. -
Seite 6: Wichtige Hinweise
WICHTIGE HINWEISE IchtIge InWeIse Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. • Ein Umbauen oder Verändern des Produktes beeinträchtigt die Pro- duktsicherheit. -
Seite 7: Wichtige Hinweise Zur Entsorgung
WICHTIGE HINWEISE Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört nicht in den Hausmüll. Für die fachgerechte Entsorgung wenden Sie sich bitte an die öffentlichen Sammelstellen in Ihrer Gemeinde. Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. -
Seite 8: Produktdetails
PRODUKTDETAILS roduKtdetaIls... - Seite 9 PRODUKTDETAILS Anschluss Neige- Verkabelung zum [PIT]-Motor Motor (vertikale Neigung) Anschluss Gyro-Sensor Signalgeber zur Stabilisierung Verkabelung zum [ROLL]-Motor Anschluss Roll-Motor (Querneigung) Anschluss Bordstrom 7,4 bis 28 V DC dürfen angelegt werden V2-Einstell-Regler Einstell-Regler Anschluss für weitere Geräte AUX-Ausgang z. B. über das mitgelieferte Signalkabel Vom Empfänger z.
- Seite 10 PRODUKTDETAILS Schaltet um zwischen Lage-Vorgabe Modus-Schalter durch Fernsteuerung (Pos. 0) und Vor- gabe durch Drehregler V1, V2 (Pos. 1). Informationen über den Betriebszu- Anzeige-LEDs stand...
- Seite 11 PRODUKTDETAILS Rumpfhalter Ankerpunkt der Montageplatte Schrauben 3×8 mm Fixieren den Rumpfhalter am Rumpf Ist mit 4 Gummidämpfern mit der Gimbal Montageplatte verbunden Controller Steuergerät der Stellmotoren...
- Seite 12 2 × 3,5 mm HINWEIS: Das Ausgleichsgewicht (Nr. 19) wird nur dann benötigt, wenn Sie in dem Halter die Simulus FPV-Kamera Art.-Nr. NX-1184 verwenden. Es liegt dieser Kamera bei, wird über den Neige-Motor geschoben und mit einer Schraube befestigt. Leichtere Action-Cams mit Kunststoff-...
-
Seite 13: Installation
INSTALLATION nstallatIon Befestigung Schrauben Sie die separate Schiene mit den beiden M3x8-Schrauben unter den Rumpf. Es handelt sich hierbei um die zwei größeren Schrauben des beiliegenden Kleinteile-Sortiments. Der QRX350 besitzt dafür werkssei- tig zwei Metallgewinde unter dem vorderen Rumpfende. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskant-Schlüssel fest. - Seite 14 INSTALLATION HINWEIS: Die evtl. vorhandene 2,4-GHz-Wifi-Funktion einer verwendeten Kamera sollten Sie deaktivieren, um nicht die Sicherheit der Steuerung im gleichen Frequenzband zu gefährden.
- Seite 15 INSTALLATION In der Abbildung oben sehen Sie die maximale Verkabelung, die erforder- lich ist, wenn Sie die Simulus Action-Cam DV-720.FPV verwenden. Gimbal- Controller und Kamera werden dann über ein Y-Kabel (Nr. 2) ans Bordnetz (Nr. 3) angeschlossen. Hierfür erforderliche Kabel liegen der Kamera bei.
- Seite 16 INSTALLATION Zur Ansteuerung der Kamerahalterung über die Fernsteuerung ist auf der Unterseite Ihres Quadrocopters ein dreiadriges Kabel mit Einzelsteckern verlegt. Von diesem Kabel benötigen Sie lediglich zwei Einzelstecker: Stecken Sie den Einzelstecker mit der Aufschrift ROLL in die mittlere Buchse [Roll] des Gimbal-Controllers.
-
Seite 17: Verwendung
VERWENDUNG erWendung Ansteuerung der Gimbal Um die beiden Achsen der Gimbal über die Fernsteuerung zu bewegen, benötigen Sie einen oder zwei freie Proportional-Kanäle. Sollten Sie nur einen Kanal zur Verfügung haben, dann ist es sinnvoll, dass Sie die vertikale Neigung [ROLL] steuern. Bei der Fernsteuerung DEVO-F7 wird standardmäßig der linke Drehregler [AUX2] zur Gimbal-Steuerung verwendet. -
Seite 18: Einstellen Der Kameraposition
VERWENDUNG Bewegen Sie die Stellmotoren nicht. • Die grüne LED leuchtet dauerhaft, wenn der Selbsttest des Controllers beendet ist. • Die rote LED leuchtet dauerhaft, wenn der Kanal zur vertikalen Kame- raneigung eine Signalverbindung hat. • Die gelbe LED leuchtet dauerhaft, wenn der Kanal zur Kamera-Quer- neigung eine Signalverbindung hat. -
Seite 19: Ansteuerung Mit Der Devo-F7
VERWENDUNG Ansteuerung mit der DEVO-F7 Im Auslieferungszustand dieser Fernsteuerung ist der Neigewinkel der Gimbal über den Drehregler [AUX2] zu verstellen. Es ist möglich, dazu die Aufnahmesteuerung (Ein/Aus) auf den benachbarten Kippschalter [GEAR] zu legen. Hierzu müssen Sie die Schaltfunktion noch dem Kippschalter zuordnen. Gehen Sie dabei so vor: Rufen Sie aus dem Modellspeicher das Modell auf, in dem Sie die Kamera einrichten möchten. - Seite 20 VERWENDUNG Gehen Sie mit dem Cursor durch Drücken von [UP] und [DN] in die Funktionen des Bereichs FLAP. Wählen Sie dort mit den Tasten [R+/L-] für den [Flap]-Schalter zuerst die Funktionszuordnung: GEAR SW in der oberen Zeile und dann Active in der Zeile darunter aus. Drücken Sie zur Bestätigung [ENT] und dann [EXT] zum Verlassen des Menüs.
-
Seite 21: Setup-Modus
VERWENDUNG Setup-Modus Wenn Sie Ihre Gimbal das erste Mal einschalten und die Motoren reagieren in für Sie nicht nachvollziehbarer Weise, dann liegt kein Defekt vor. Sie müs- sen die Reaktion des Controllers erst im Setup-Modus kalibreieren. Zum Vornehmen von Einstellungen können Sie den Controller durch Drücken der vertieften Taste [FN] in den Setup-Modus versetzen. - Seite 22 VERWENDUNG Neigemotor zwei Werte einstellen: Stellen Sie mit dem Regler [V2] die Stellkraft ein, mit der der Neigemotor arbeitet. Stellen Sie anschlie- ßend mit dem Regler [V1] die Reaktionsstärke (Gain) ein, mit der der Neigemotor auf Bewegungen reagiert: Drehen Sie den Regler [V1] aus der Mittelstellung langsam nach rechts.
-
Seite 23: Roll-Motor (Querneigung) Kalibrieren
VERWENDUNG Roll-Motor (Querneigung) kalibrieren Drücken Sie die [FN]-Taste zwei mal kurz. Die grüne LED blinkt schnell. Sie befinden sich im Einstell-Modus für die Stellkraft des Roll-Motors (Querneigung der Kamera). Stellen Sie nun mit einem Schlitz-Schraubenzieher die Regler [V1] und [V2] in ihre mittlere Position. Als Kontrolle, dass diese erreicht ist, schalten sich die beiden anderen LEDs in der gesuchten Stellung ein: Für den Regler [V1] leuchtet die gelbe LED dauernd, wenn die Mittel- stellung erreicht ist. -
Seite 24: Ausgangswerte Für Neige- Und Roll-Winkel Einstellen
VERWENDUNG Wenn die Reaktion der Roll-Achse richtig eingestellt ist, speichern Sie die Werte, indem Sie die [FN]-Taste zwei mal kurz hintereinander drücken. Der Controller verlässt danach den Setup-Modus und die LED leuchtet grün. Ausgangswerte für Neige- und Roll-Winkel einstellen Drücken Sie die [FN]-Taste drei mal kurz. Die grüne LED blinkt schnell. Sie befinden sich im Einstell-Modus für die Ausgangswerte beider Kamera-Achsen. -
Seite 25: Technische Daten
TECHNISCHE DATEN echnIsche aten Betriebsspannung 7,4 bis 28 V DC 200 bis 500 mA (abhängig von Betriebs- Stromaufnahme bedingungen) Stellfrequenz 46 kHz Stellgeschwindigkeit Max. 2000 Grad/Sekunde Max. Beschleunigungsto- 16 g leranz Temperaturbereich -15 bis +65 °C Elektronisches 3-Achs MEMS-Gyro und Sensor-Typ Beschleunigungsmesser Stellbereich Querachse... - Seite 26 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 / 03.03.2015 - EB/MB//BS/AR//MR...
