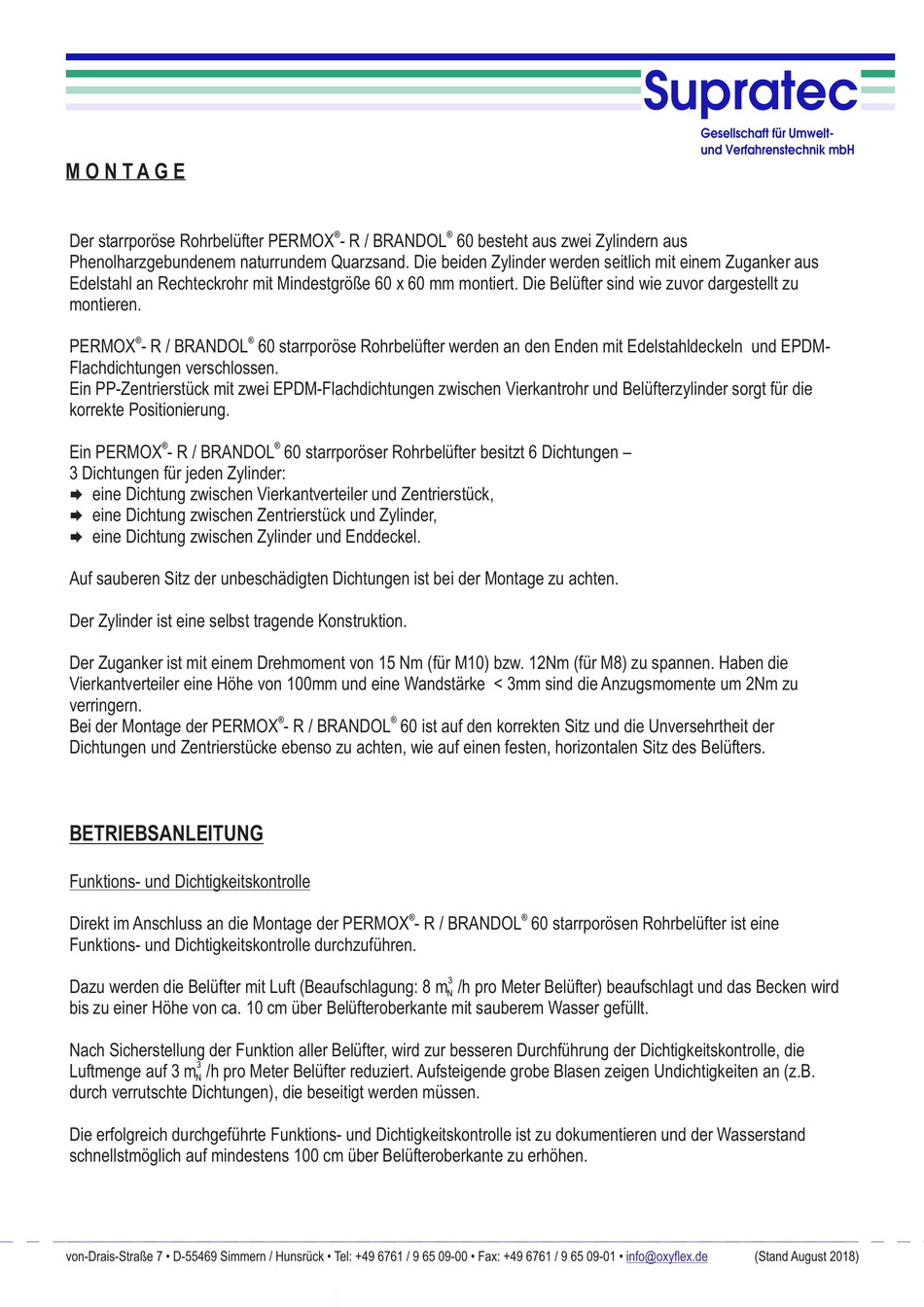

Supratec PERMOX-R Anleitung Seite 5

M O N T A G E
Der starrporöse Rohrbelüfter PERMOX - R / BRANDOL 60 besteht aus zwei Zylindern aus
Phenolharzgebundenem naturrundem Quarzsand. Die beiden Zylinder werden seitlich mit einem Zuganker aus
Edelstahl an Rechteckrohr mit Mindestgröße 60 x 60 mm montiert. Die Belüfter sind wie zuvor dargestellt zu
montieren.
®
PERMOX - R / BRANDOL 60 starrporöse Rohrbelüfter werden an den Enden mit Edelstahldeckeln und EPDM-
Flachdichtungen verschlossen.
Ein PP-Zentrierstück mit zwei EPDM-Flachdichtungen zwischen Vierkantrohr und Belüfterzylinder sorgt für die
korrekte Positionierung.
®
Ein PERMOX - R / BRANDOL 60 starrporöser Rohrbelüfter besitzt 6 Dichtungen –
3 Dichtungen für jeden Zylinder:
eine Dichtung zwischen Vierkantverteiler und Zentrierstück,
Æ
eine Dichtung zwischen Zentrierstück und Zylinder,
Æ
eine Dichtung zwischen Zylinder und Enddeckel.
Æ
Auf sauberen Sitz der unbeschädigten Dichtungen ist bei der Montage zu achten.
Der Zylinder ist eine selbst tragende Konstruktion.
Der Zuganker ist mit einem Drehmoment von 15 Nm (für M10) bzw. 12Nm (für M8) zu spannen. Haben die
Vierkantverteiler eine Höhe von 100mm und eine Wandstärke < 3mm sind die Anzugsmomente um 2Nm zu
verringern.
Bei der Montage der PERMOX - R / BRANDOL 60 ist auf den korrekten Sitz und die Unversehrtheit der
Dichtungen und Zentrierstücke ebenso zu achten, wie auf einen festen, horizontalen Sitz des Belüfters.
BETRIEBSANLEITUNG
Funktions- und Dichtigkeitskontrolle
Direkt im Anschluss an die Montage der PERMOX - R / BRANDOL 60 starrporösen Rohrbelüfter ist eine
Funktions- und Dichtigkeitskontrolle durchzuführen.
Dazu werden die Belüfter mit Luft (Beaufschlagung: 8
bis zu einer Höhe von ca. 10 cm über Belüfteroberkante mit sauberem Wasser gefüllt.
Nach Sicherstellung der Funktion aller Belüfter, wird zur besseren Durchführung der Dichtigkeitskontrolle, die
3
Luftmenge auf 3 m /h pro Meter Belüfter reduziert. Aufsteigende grobe Blasen zeigen Undichtigkeiten an (z.B.
N
durch verrutschte Dichtungen), die beseitigt werden müssen.
Die erfolgreich durchgeführte Funktions- und Dichtigkeitskontrolle ist zu dokumentieren und der Wasserstand
schnellstmöglich auf mindestens 100 cm über Belüfteroberkante zu erhöhen.
von-Drais-Straße 7 • D-55469 Simmern / Hunsrück • Tel: +49 6761 / 9 65 09-00 • Fax: +49 6761 / 9 65 09-01 •
®
®
®
® ®
®
®
®
3
m /h pro Meter Belüfter) beaufschlagt und das Becken wird
N
Supratec
Gesellschaft für Umwelt-
und Verfahrenstechnik mbH
info@oxyflex.de (Stand August 2018)
