elniko Basis Handbuch

Inbetriebnahme
Die Unterschale mit beigefügten Schrauben und Dübeln an Wand oder Gewebesiloständer oder neben
Heizungsnotschalter montieren. Die Sensoren sind zur Transportsicherung auf der Grundplatte mit Klebe-
band befestigt. Das Klebeband vor der Montage entfernen. Den Sensor und den Bereich der schwarzen
Ummantelung nicht knicken! Der Sensor kann dadurch beschädigt werden. Die Kabel können mit
2
Ø0,3mm beliebig verlängert werden.
elnikoBasis
Batterien einlegen und auf die Polung achten. Den Signalschiebeschalter nach rechts auf „I" stellen. Der
Pellets-Reservezustand wird durch die alle zehn Sekunden blinkende untere rote LED angezeigt. Dazu er-
tönt ein Signalton der mittels Schiebeschalter auszustellen ist. Nach einer Neubefüllung des Pelletslagers
muss der Schiebeschalter wieder auf „An" gestellt werden.
Bestimmungsgemäße Verwendung
elniko ist ein Produkt mit dem sich Pelletsfüllstände in Pelletslagersystemen auf einen (Basis) Füllstand
bzw. drei (Premium) Füllstände messen lassen. Gemessen werden Pelletsschüttgüter nach DIN/ÖNORM
ENplus A1 A2. Die Einstellung der letzten Reserve (unterster Sensor) kann bei elniko nach den eigenen
Bedürfnissen erfolgen. Je höher der Sensor angebracht ist, umso früher warnt das Signalmodul und umso
mehr Pellets sind im Lager. Sinnvoll ist es jedoch den Sensor so zu positionieren, dass bei einem
Pelletsstand, der für zwei bis drei Wochen in der Heizperiode reicht, Alarm gegeben wird. Beim
Einlegen der Batterien auf die richtige Polung achten. Das Signalmodul darf nicht im
Pelletslagerraum, Gewebesilo, Erdtank etc. montiert werden. Explosionsgefahr! Die Kabel der Sensoren
müssen im Pelletslagerraum/Erdtank mit dem beiliegenden Klebeband oder Kabelschellen
befestigt werden. Das Signalmodul darf im geöffneten Zustand bzw. bei fehlenden Gehäuseteilen, nicht
betrieben werden. Ein Betrieb in Feuchträumen oder im Außenbereich, bei Nässe oder hoher Luftfeuchtig-
keit ist nicht zulässig. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses
Produkts, außerdem ist dies mit Gefahren wie z. B. Kurzschluss, Brand, elektrischer Schlag etc. ver-
bunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind
unbedingt zu beachten! Es werden kein Haftung bei ausgefallene Heizungsanlagen gewährleiste.
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise
zum korrekten Betrieb. Schäden, die durch nicht beachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt der Garantieanspruch! Für Folgeschäden übernehmen wir keine
Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder nicht beachten der Sicher-
heitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder
Garantieanspruch. Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand
verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss
der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchs-
anweisung enthalten sind. Folgende Symbole gilt es zu beachten:
Dieses Gerät ist CE- geprüft und erfüllt somit die erforderliche EMV Richtlinie EN50081-1 (1992) und
Niederspannungsrichtlinie EN50082-1 (1997).
Nur zur Verwendung in trockenen Innenbereichen aus Sicherheits- und Zulassungsgründen (CE) ist
das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Wenden Sie sich an
eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes
haben
.
Batterieanzeige Basis
Beim erlöschen der grün blinkenden LED müssen die Batterien gewechselt werden. Keine Akkus ver-
wenden! Sie haben nicht die notwendige Spannung.
Signalgeber Basis
1 x Sensor mit 5m Kabel
4 x AA Batterien
1 x Grundplatte 30mmx75mm
120cm Klebeband
2 x Kabelbinder groß/klein
4x 6mm Dübel
4 x 3,5mm x 40mm Schrauben
Betriebs-/Montageanleitung
Kurzanleitung als Aufkleber

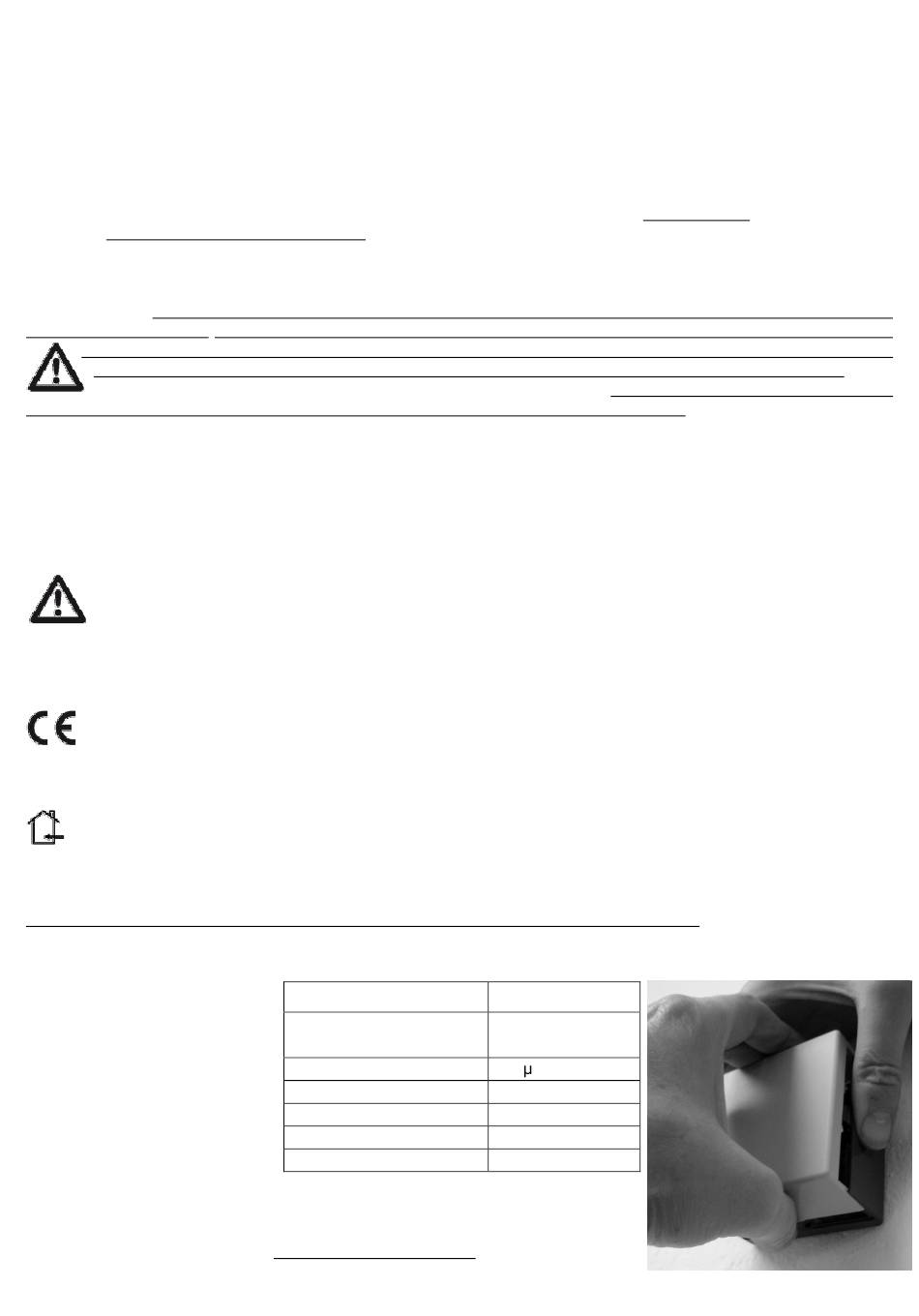

Öffnen des Gehäuses
Mit den Daumen und Zeigefingern beider Hände gleichzeitig auf die
Gehäuseseitenteile mittig drücken und den Gehäusedeckel vorsichtig nach
vorne abziehen. Dabei auf die Kabelverbindung achten.
Technische Daten
Spannung
DC
Umgebungstemperatur
Abmessungen
Gewicht
IP
Basis
4 x 1,5V AA
(insgesamt 6V)
75 A
-15°C bis
+50°C
75 x 75 x 40mm
180 g
41
oder Leerrohr
