elniko Basis Montage- & Bedienungsanleitung

Inbetriebnahme
Die Unterschale mit beigefügten Schrauben und Dübeln an Wand oder Gewebesiloständer oder neben Heizungs-
notschalter montieren. Der Drucksensor nicht knicken oder anders wertig beschädigen. Die Kabel können mit Ø 0,3mm²
beliebig verlängert werden. Die Batterien einlegen und auf die Polung achten. Den Signalschiebeschalter nach rechts
auf „I" stellen. Der Pellets-Reservezustand wird durch die alle zehn Sekunden blinkende untere rote LED angezeigt.
Dazu ertönt ein Signalton der mittels Schiebeschalter auszustellen ist. Nach einer Neubefüllung des Pelletslagers muss
der Schiebeschalter wieder auf „I" gestellt werden.
Bestimmungsgemäße Verwendung
elniko ist ein Produkt mit dem sich Pelletsfüllstände in Pelletslagersystemen auf einen Füllstandmessen las-
sen. Gemessen werden Pelletsschüttgüter nach DIN/ÖNORM ENplus A1 A2. Die Einstellung der letzten Re-
serve kann bei elniko nach den eigenen Bedürfnissen erfolgen. Je höher der Sensor angebracht ist, umso
früher warnt das Signalmodul und umso mehr Pellets sind im Lager. Sinnvoll ist es jedoch den Sensor so zu
positionieren, dass bei einem Pelletsstand, der für zwei bis drei Wochen in der Heizperiode reicht, Alarm ge-
geben wird. Beim Einlegen der Batterien auf die richtige Polung achten. Das Signalmodul darf nicht im Pelletslagerraum,
Gewebesilo, Erdtank etc. montiert werden. Explosionsgefahr! Die Kabel der Sensoren müssen im Pelletslageraum/Erdtank
mit dem beiliegenden Klebeband oder Kabelschellen oder Leerrohr befestigt werden. Das Signalmodul darf im geöffneten
Zustand bzw. bei fehlenden Gehäuseteilen, nicht betrieben werden. Ein Betrieb in Feuchträumen oder im Außenbereich,
bei Nässe oder hoher Luftfeuchtigkeit ist nicht zulässig. Eine andere Verwendung als zuvor beschrieben, führt zur Beschä-
digung dieses Produkts, außerdem ist dies mit Gefahren wie z. B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden! Die Sicherheitshinweise sind unbedingt zu beachten! Es
werden kein Haftung bei ausgefallene Heizungsanlagen gewährleiste.
Sicherheitshinweise
Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrek-
ten Betrieb. Schäden, die durch nicht beachten dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die
durch unsachgemäße Handhabung oder nicht beachten der Sicherheitshinweise verursacht werden, über-
nehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. Dieses Gerät hat das Werk in
sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlo-
sen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die
in dieser Gebrauchsanweisung enthalten sind. Folgende Symbole gilt es zu beachten:Dieses Gerät ist CE-
geprüft und erfüllt somit die erforderliche EMV Richtlinie EN50081-1 (1992) und Niederspannungsrichtlinie
EN50082-1 (1997). Nur zur Verwendung in trockenen Innenbereichen aus Sicherheits- und Zulassungs-
gründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Wenden Sie
sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Ge-
rätes haben.
Batterieanzeige: Beim erlöschen der grün blinkenden LED müssen die Batterien gewechselt werden
Keine Akkus verwenden! Sie haben nicht die notwendige Spannung.
Technische Daten:
Spannung
DC
Umgebungstemperatur
Abmessungen
Gewicht
IP
Akustik von 10cm

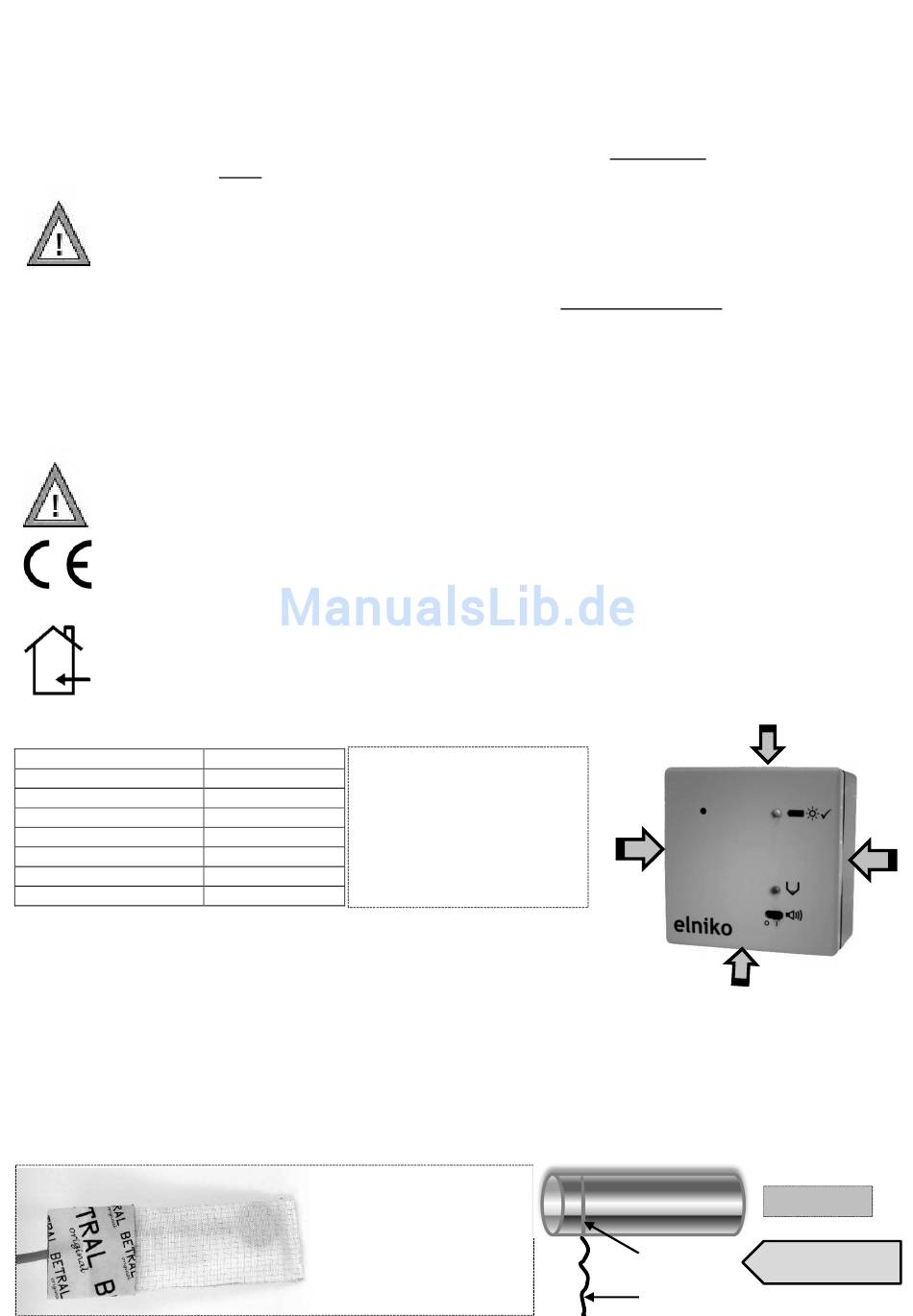

Öffnen des Gehäuses: Mit den Daumen und Zeigefingern beider Hände gleich-
zeitig auf die Gehäuseseitenteile mittig drücken und den Gehäusedeckel vorsich-
tig nach vorne abziehen. Dabei auf die Kabelverbindung achten.
Sensorschlauchmontage für Gewebesilo/Sacksilo/Erdtank elnikoBasis
Zur Montage des Sensorkabel das Gewebesilo an der Rohrschelle bzw. Schnallengurt öffnen. Das Sensorkabel am innen-
liegenden Befüllungsstutzen mit dem mitgelieferten Kabelbinder befestigen. Bei mehreren Befüllstutzen ist darauf zu ach-
ten, dass das Sensorkabel nicht in Flugrichtung der Pellets beim Einfüllen montiert wird. Bei GEOplast Gewebesilo sollte
der Stutzen der für die Aufnahme des Sensorkabel genutzt wird ausgebaut um ihn da mit zuversehen. Bitte alles wieder
verschließen. Signalmodul kann am Gewebesiloständer befestigt werden. Das Sensorkabel kann einfach nachjustiert wer-
den, in dem das Sensorkabel auf dem Einfüllstutzen verschoben bzw. länger oder kürzer in das Silo gehängt wird.
elnikoBasis Montage/Bedienungsanleitung
elnikoBasis
Lieferumfang:
4x1,5V AA
- 1x Drucksensor mit 5m Kabel
75 µA
- 4x AA Batterien
-15°C bis 45°C
- 1m Klebeband
- 2 Kabelbinder
75x75x40 mm
- Batteriefach
180g
- Dübel/Schrauben
41
- Betriebs/Montageanleitung
ca 75 dB
Auf der Rückseite der Sensor-
grundplatte die Schutzfolie
abziehen und in die Gewebe-
tasche schieben und dann
dem Klebeband verschließen.
Befüllstutzen
Kabelbinder
Pelletsflugrichtung
Sensorkabel
