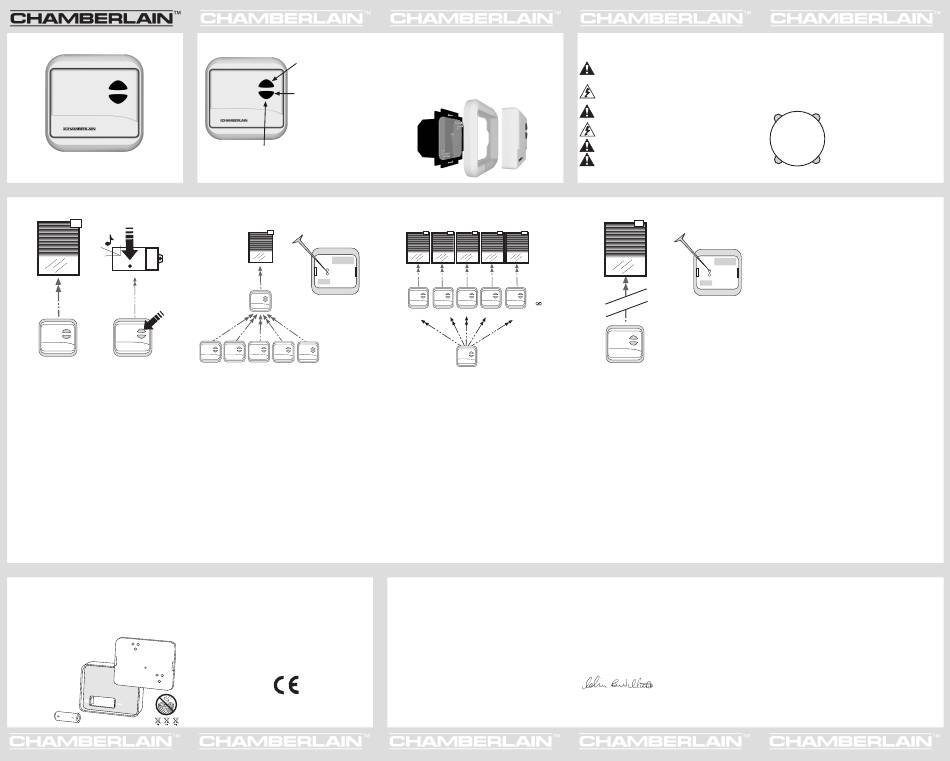

Chamberlain TCTX2ED Montageanleitung

Bedienungs-/Montageanleitung
Funkwandschalter
TCTX2ED
3. Verbindung
TCRX3ED 8 sec.
TCRX3ED
TCTX2ED MASTER TCTX2ED MASTER
3.1. Zunächst muss der Speicher des Empfangsmo-
duls gelöscht werden. Dann können TCTX2ED und
TCRX3ED oder TCRX2ED aufeinander program-
miert werden.
3.2. Schwarzen Knopf auf der Oberseite des
TCRX3ED etwa 8 Sekunden drücken. Es erklingt
ein Dauerton. Knopf loslassen. (Interner Speicher
ist geleert.) Beim TCRX2ED werden die AUF und
AB Tasten zusammengedrückt bis ein langes Tonsi-
gnal ertönt (nach ca. 8 Sek.).
3.3. Schwarzen Knopf beim TCRX3ED kurz drücken.
Beim TCRX2ED beide Tasten drücken. Es erklingt
ein rhythmisches Tonsignal.
3.4. Auf- oder Abtaste des TCTX2ED drücken. Das
Tonsignal verstummt. Der TCTX2ED ist beim Emp-
fangsmodul als Mastersender gespeichert.
8. Technische Informationen
8.1. Batteriewechsel beim TCTX2ED
(ca. alle drei Jahre, je nach Nutzung)
Ziehen Sie das achteckige Hauptmodul vom Rahmen. Drücken
Sie die Einrastnasen auf der Rückseite mit einem spitzen
Gegenstand auseinander und öffnen Sie das Gehäuse.
Jetzt ist die Batterie sichtbar und kann
gewechselt werden.
eine Batterie des Typs:
12V /23A (1x)
Das Gehäuse lässt sich
durch einfaches
Aufeinanderdrücken von
Deckel und
Sockelelement wieder
schließen.
1. Funkwandschalter TCTX2ED
1.1. Auftaste
1.2. Abtaste
1.3. Wollen Sie während
des Öffnens oder Schließens
einen Zwischenstopp
vornehmen, drücken Sie
die entsprechende Taste
nochmals.
1.4. Steuerung von einem Objekt
oder mehreren Objekten gleichzeitig
4. Einen Rollladen mit mehreren TCTX2ED
bedienen
TCRX3ED
Löschen/Erase
Lernen/Learn
TCTX2ED
TCTX2ED Master
MASTER
(max.10)
TCTX2ED TCTX2ED TCTX2ED TCTX2ED TCTX2ED
4.1. Sie können einen Rollladen mit mehreren
TCTX2ED Wandschaltern steuern.
4.2. Drücken Sie auf der Rückseite des ersten
TCTX2ED (Master) mit einem Nagel in das Loch
bei LERNEN. Im Empfangsmodul erklingt dann ein
rhythmischer Ton.
4.3. Drücken Sie die Auf- oder Ab-Taste des neuen
TCTX2ED. Das Tonsignal stoppt. Der Rollladen
kann nun auch mit dem neuen TCTX2ED bedient
werden. Jeder weitere TCTX2ED wird immer zu-
sammen mit dem ersten TCTX2ED (Master) pro-
grammiert.
4.4. Sofern eine Programmierung über die Lernen-
Funktion auf der Rückseite des Masters erfolgt,
steuert der betreffende Sender den Rollladen nur
ganz auf oder ganz ab. Ein Zwischenstopp ist nur
noch vom Mastersender möglich.
8.2. Technische Daten
Betriebsspannung..........12V Batterie Typ 23A
Frequenz .......................433,92 MHz
Schutzart .......................IP 20, Trockenraum
Betriebs-
temperaturbereich .........-20°C bis +70°C
Passend zu
Schalterprogramm.........Busch-Jäger alpha nea®
Code ..............................64 Bit Rolling Sicherheitscode
Prüfzeichen ...................BZT G 121/323F ......................................
ETS 300 220 ......................................
ETS 300 683
8.3. Technische Änderungen dienen dem Fortschritt und bleiben
vorbehalten.
1.5. Technische Merkmale
- Drahtloses Ansteuern eines Objekts (z.B. Rollladen)
- Drahtloses Ansteuern von mehreren Objekten gleichzeitig
- Einfache Montage ohne Schrauben. Kann auch geklebt
werden.
- Integrierte, von außen nicht sichtbare Antenne
64 Bit Rolling Sicherheitscode
5. Mehrere Rollläden zentral mit einem
TCTX2ED bedienen
TCRX3ED TCRX3ED TCRX3ED TCRX3ED TCRX3ED
(.... )
TCTX2ED TCTX2ED
TCTX2ED TCTX2ED TCTX2ED
Master Master Master Master Master
TCTX2ED Center
5.1. Sie können beliebig viele Rollläden mit einem
TCTX2ED zentral steuern. Dabei muss vorher jeder
Rollladen mit einem TCTX2ED als Mastersender
ausgestattet werden.
5.2. Drücken Sie auf der Rückseite eines Mastersen-
ders in das Loch bei LERNEN. Im Empfangsmodul
erklingt dann ein rhythmischer Ton.
5.3. Drücken Sie auf der Rückseite des Zentralschal-
ters in das Loch neben LERNEN. Die Rollläden
können nun wahlweise einzeln mit dem jeweiligen
Mastersender oder gleichzeitig mit dem Zentralschal-
ter geöffnet und geschlossen werden.
9. Garantie
Chamberlain GmbH gewährleistet dem Erstkäufer eines Funkwandschalters für einen
Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum, dass dieses Produkt frei von
Material-und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt
bei Empfang auf sichtbare Defekte zu überprüfen.
Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den
Ersatz von defekten Geräteteilen und deckt nicht die Kosten oder Risiken des Transports
der defekten Teile oder Produkte.
Diese Garantie deckt keine Schäden, die keine Defekte darstellen und durch
unsachgemäßen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter
unvollständiger Einhaltung von Chamberlain GmbHs Anweisungen zu Installation,
Betrieb und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche
Anpassungen oder Änderungen am Produkt), Arbeitskosten für den Abbau oder
Wiedereinbau einer reparierten oder Ersatzeinheit bzw. Ersatzbatterien.
Ein von der Garantie gedecktes Produkt, das Material- oder Verarbeitungsfehler
aufweist, wird (nach Ermessen von Chamberlain GmbH) kostenlos repariert oder
ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert
bzw. durch neue oder im Werk überholte Teile ersetzt werden. Falls das Produkt
während der Garantiezeit defekt erscheint, wenden Sie sich bitte an Ihren Verkäufer.
Diese Garantie schränkt die Rechte des Käufers nach den national gültigen Gesetzen
nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den
Verkäufer, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen
oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und
weder Chamberlain GmbH, noch ihre Filialen oder Vertreiber sind für Neben- oder
Folgeschäden für ausdrückliche oder stillschweigende Garantien im Zusammenhang
mit diesem Produkt haftbar.
Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche
andere Haftungen in Verbindung mit dem Verkauf dieses Produkts zu übernehmen.
2. Vor der Montage bitte unbedingt beachten
2.1. Sicherheitshinweise
2.2. Solche Warnzeichen bedeuten „VORSICHT",
eine Aufforderung zur Beachtung, da ihre Missachtung
Personen-bzw. Sachschäden verursachen kann. Bitte
lesen Sie diese Warnungen sorgfältig.
2.3. Die Nichtbeachtung der folgenden
Sicherheitsregeln kann ernsthafte Personen- oder
Sachschäden verursachen.
2.4. Achtung: Für die Sicherheit von Personen ist es
wichtig, diese Anweisungen zu befolgen. Diese
Anweisungen sind aufzubewahren.
2.5. Errichten, Prüfen und Inbetriebnahme des 230V
Anschlusses darf nur von einem Elektrofachmann
ausgeführt werden.
2.6. Installation und Verdrahtung müssen gemäß den
örtlichen Bau- und Elektrovorschriften erfolgen.
2.7. Kindern nicht erlauben, mit Bedieneinheiten zu
spielen, Bedieneinheiten von Kindern fernhalten.
6. Löschen der Programmierung
TCRX3ED
Löschen/Erase
Lernen/Learn
TCTX2ED Master
TCTX2ED Master
6.1. Die Programmierungen der Funkwandschalter
können auch wieder gelöscht werden.
6.2. Löschen eines Mastersenders: Drücken Sie den
schwarzen Knopf am Empfangsmodul für etwa
8 Sekunden. Ein Dauerton erklingt. Der Mastersender
ist gelöscht. Beim TCRX2ED werden die AUF und
AB Tasten zusammengedrückt bis ein langes Tonsi-
gnal ertönt (ca. 8 Sek.).
6.3. Löschen eines Zentralschalters: Drücken Sie
auf der Rückseite des Mastersenders in das Loch
neben LÖSCHEN. Im Empfangsmodul erklingt eine
schnelle Signalfolge. Drücken Sie die Auf- oder Ab-
Taste des Zentralsenders. Der Zentralsender ist
gelöscht.
10. Konformitätserklärung
10.1. Der Funkwandschalter Modell Nr. TCTX2ED erfüllt alle Bedingungen
der Richtlinien:
EN55014, EN61000-3, ETS RES 0908, EN60555, & EN60335-1
sowie die Zusätze 73/23/EEC, 89/336/EEC
10.2. Integrationserklärung
Der Funk-Wandtaster Modell TCTX2ED erfüllt, wenn sie in Verbindung
mit einem Rollladen oder Markise gemäß Herstelleranweisungen installiert
und instand gehalten wird, alle Bedingungen der EU-Richtlinie 89/392/EEC
und deren Zusätze.
10.3. Ich, der Unterzeichner, erkläre hiermit, dass das vorstehend genannte
Gerät und das in der Montageanleitung aufgeführte Zubehör die vorstehenden
Vorschriften und Richtlinien erfüllt.
Colin B.Willmott -Chefingenieur-
Chamberlain GmbH
D-66793 Saarwellingen,
Februar, 2001 © 2001 Chamberlain GmbH
2.8. Das Programmieren der Geräte (vgl. Verbindung)
sollte vor der endgültigen Montage des Senders
stattfinden. Dabei sollten die Geräte maximal 5 Meter
voneinander entfernt sein.
2.9. Reichweite:
ca.100m im Freien
ca. 30m in Gebäuden
2.10.
Auch geeignet
zum Einbau in
Normschalterdose
DIN 49073
(60mm)
7. Troubleschooting
7.1. Das Empfangsmodul reagiert nicht ...
- Verbindung zum Stromnetz überprüfen
- Spannungszustand überprüfen
- Hauptsicherung überprüfen
7.2. Der Funkwandschalter lässt sich nicht
programmieren...
- Internen Speicher des Empfangsmoduls löschen
- Zentralschalter auf Mastersender programmieren
- Batterien des Funkwandschalters tauschen
- Beim Programmieren den Höchstabstand von
5 Metern einhalten
7.3. Der Rollladen reagiert fehlerhaft und
ungenau...
- Sender nicht auf metallischen Untergrund plazieren
- In geschlossenen Räumen kann sich die Reichweite
durch dicke Wände verringern
- Funksignalquellen wie Baby-Phones, Funktelefone
und Funkkopfhörer können die Übertragung stören
- Funkwandschalter geringfügig verschieben
7.4. Hotline +49 (0) 68 38 907 100
