Manuale per il collegamento e l'uso - Installation and operation manual
Manuel pour le raccordement et l'emploi - Installations-und Benutzerhandbuch
Manual para el conexionado y el uso - Εγχειρίδιο σύνδεσης και χρήσης

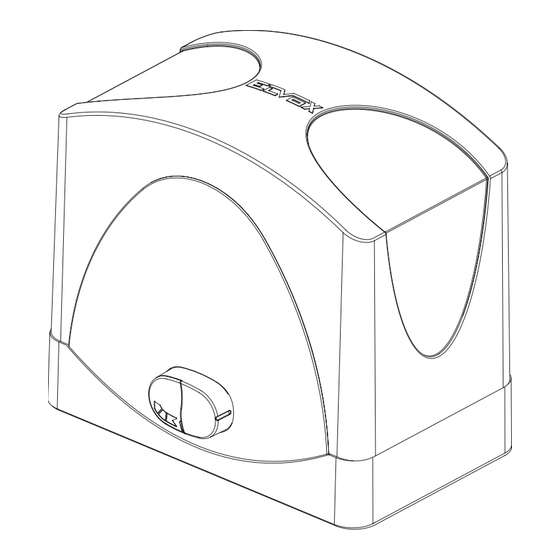

ESM2/ESM2.120
Attuatore scorrevole 24 Vdc
Sliding actuator 24 Vdc
Opérateur coulissant 24 Vdc
24 Vdc Schiebetorantrieb
Actuador para cancelas correderas 24 Vdc
Συρόμενος εκκινητής 24 Vdc
ACTO
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Elvox ACTO-Serie
Inhaltszusammenfassung für Elvox ACTO-Serie

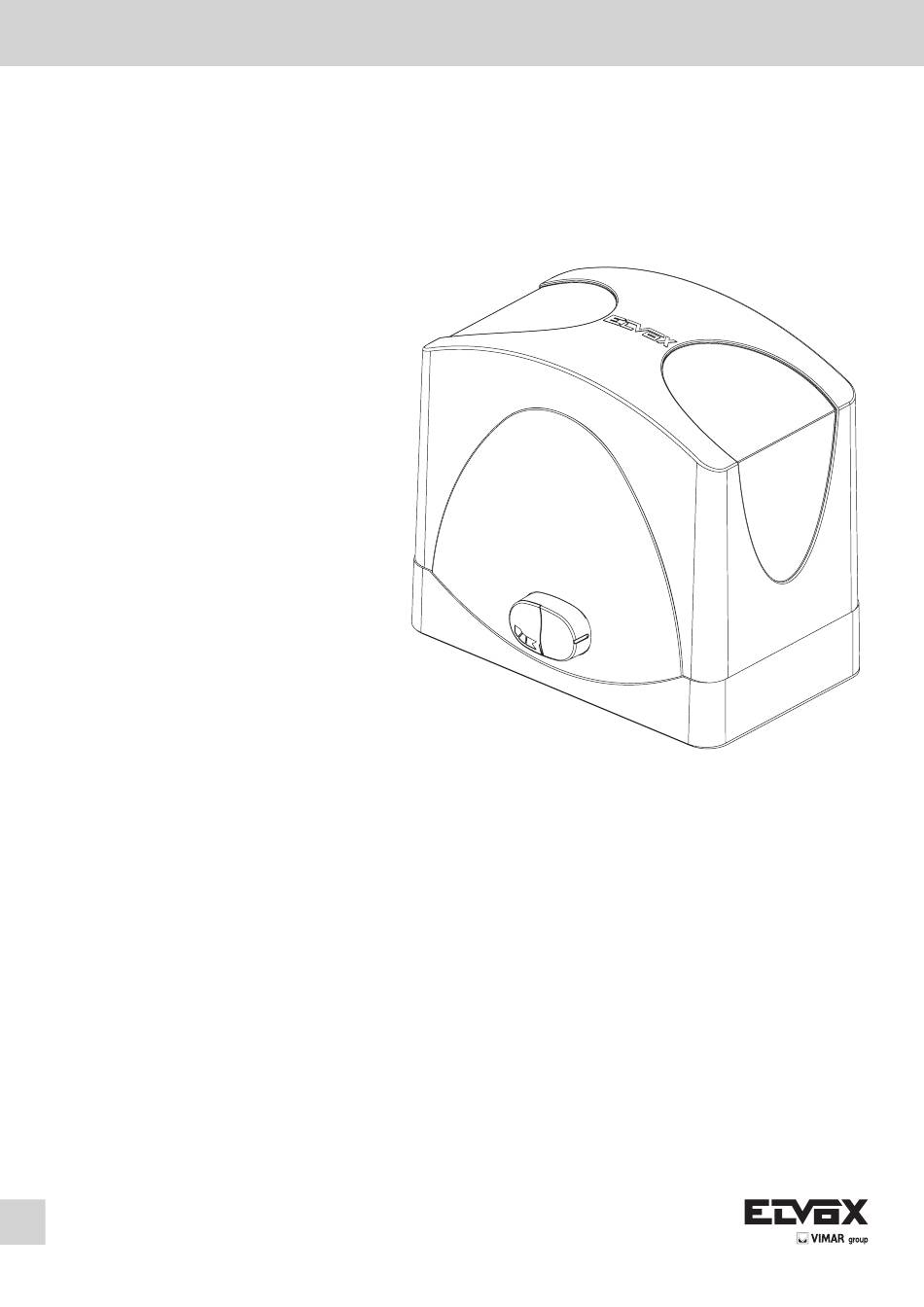

- Seite 1 Manuale per il collegamento e l’uso - Installation and operation manual Manuel pour le raccordement et l’emploi - Installations-und Benutzerhandbuch Manual para el conexionado y el uso - Εγχειρίδιο σύνδεσης και χρήσης ESM2/ESM2.120 Attuatore scorrevole 24 Vdc Sliding actuator 24 Vdc Opérateur coulissant 24 Vdc 24 Vdc Schiebetorantrieb Actuador para cancelas correderas 24 Vdc...
- Seite 32 ACTO Inhalt: Seite - Sicherheitshinweis ..........................................31 - Einbauerklärung unvollständiger Maschinen ..................................31 - Allgemeine Merkmale ...........................................32 - Technische Merkmale ..........................................32 - Auslegung der elektrischen Anlage ......................................32 - Vorabkontrollen ............................................32 - Abmessungen und Außenmaße ......................................33 - Installation des Getriebemotors ......................................33 - Befestigung des Getriebemotors ......................................34 - Installation der Zahnstange ........................................35 - Manuelle Entriegelung ..........................................37 - Benutzerhandbuch ..........................................38...
-
Seite 33: Sicherheitshinweis
• Die Firma ELVOX s.p.a. haftet nicht für eventuelle Schäden, falls Geräte und/oder Bauteile eingebaut werden, die nicht mit dem Produkt, der Sicherheit und dem Betrieb kompatibel sind. Das Gerät darf nur für den Zweck benutzt werden, für den es vorgesehen ist, jede andere Verwendung ist zweckwidrig und daher gefährlich. -
Seite 34: Allgemeine Merkmale
ACTO ALLGEMEINE MERKMALE Schiebetorantrieb ACTO 600D für den Einsatz in Ein- und Mehrfamilienhäusern mit Intensivbetrieb. Der selbsthemmende elektromechanische Antrieb ist mit einem 24 Vdc Niederspannungsmotor und einer mechanischen Entriegelung ausgestattet, mit dem das Tor von Hand geöffnet und geschlossen werden kann. Der Motor betätigt ein langzeitgeschmiertes Getriebe in einem starken und dabei äußerst kompakten Aludruckgussgehäuse. -
Seite 35: Abmessungen Und Außenmaße
ACTO Abmessungen und Außenmaße Abb. 1 Installation des Getriebemotors Abb. 2.2 Abb. 2.1 Das Gehäuse des Getriebemotors abnehmen Zur Entriegelung den Griff 5 Umdrehungen im Uhrzeigersinn drehen Vor Befestigung des Antriebs den Abstand zwischen Tor und Ritzel überprüfen (siehe Abbildung 3). Antrieb Abb. -
Seite 36: Befestigung Des Getriebemotors
ACTO Befestigung des Getriebemotors Nach Festlegung des Installationsorts für den Antrieb (wahlweise rechts bzw. links vom Tor) kann der Motor mit zwei Ankern oder anhand der Gegenplatte folgendermaßen befestigt werden: 1) Einbetonieren der Platte (Abb. 4A- Abb. 4C) 2) Befestigung am Boden mittels 4 Ankern (nicht im Lieferumfang) HINWEIS: Die Gegenplatte genau nach den Maßen in Abb. -
Seite 37: Installation Der Zahnstange
ACTO Vor Einbau der Zahnstange überprüfen, ob die mechanischen Toranschläge vorhanden sind. Fehlende oder nicht ausreichend robuste Anschläge nachrüsten bzw. ersetzen (siehe Abbildung 6). GABEL FRONTANSICHT TORANSCHLAG VERSCHLUSS Abb. 6.1 Abb. 6.2 Installation der Zahnstange Bei Verwendung der schraubbaren Zahnstange die einzelnen Module zusammenbauen und sicherstellen, dass die Befestigungsstellen nicht mit der Bewegung der Gleiträder übereinstimmen (siehe Abbildung 7). - Seite 38 ACTO Den ersten Meter Zahnstange befestigen, dabei das Tor von Hand in Öffnungsrichtung bewegen und sicherstellen, dass es vorschriftsmäßig mit dem Ritzel des Antriebs aufliegt. Das zweite Zahnstangenelement an das erste anfügen und die Verzahnungen der 2 Elemente mit einem Stück Zahnstange miteinander fluchten (siehe Abbildung 9).
-
Seite 39: Manuelle Entriegelung
ACTO Braun Schwarz Weiß Braun 24 Vdc Blau Abb.11 Magnetischer Anschlag Die elektrischen Anschlüsse herstellen und das Steuergerät programmieren. Nach der Prüfung das Antriebsgehäuse aufsetzen und mit der Schraube befestigen (Abb. 12), den Griff einstecken und die Schraube befestigen (Abb. 13), den Entriegelungsdeckel aufsetzen (Abb. 14). Abb. -
Seite 40: Benutzerhandbuch
ACTO BENUTZERHANDBUCH BENUTZERINFORMATIONEN Die Anleitungen und die beiliegende Dokumentation bitte aufmerksam lesen. Das Gerät darf nur für den Zweck benutzt werden, für den es ausdrücklich vorgesehen ist, jede andere Verwendung ist zweckwidrig und daher gefährlich. Die in der vorliegenden Broschüre und in der beiliegenden Dokumentation enthaltenen Informationen können ohne vorherige Benachrichtigung geändert werden. -
Seite 41: Eg-Konformitätserklärung
Endmaschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht. Er erklärt, dass die zur Maschine gehörende technische Dokumentation von Elvox SpA entsprechend Anhang VII Teil B Richtlinie 2006/42/EG erstellt wurde und folgenden grundlegenden Sicherheitsanforderungen entspricht: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7,... - Seite 62 ACTO NOTE:...
- Seite 63 ACTO...
