ERSTER TEST UND VORMONTAGE

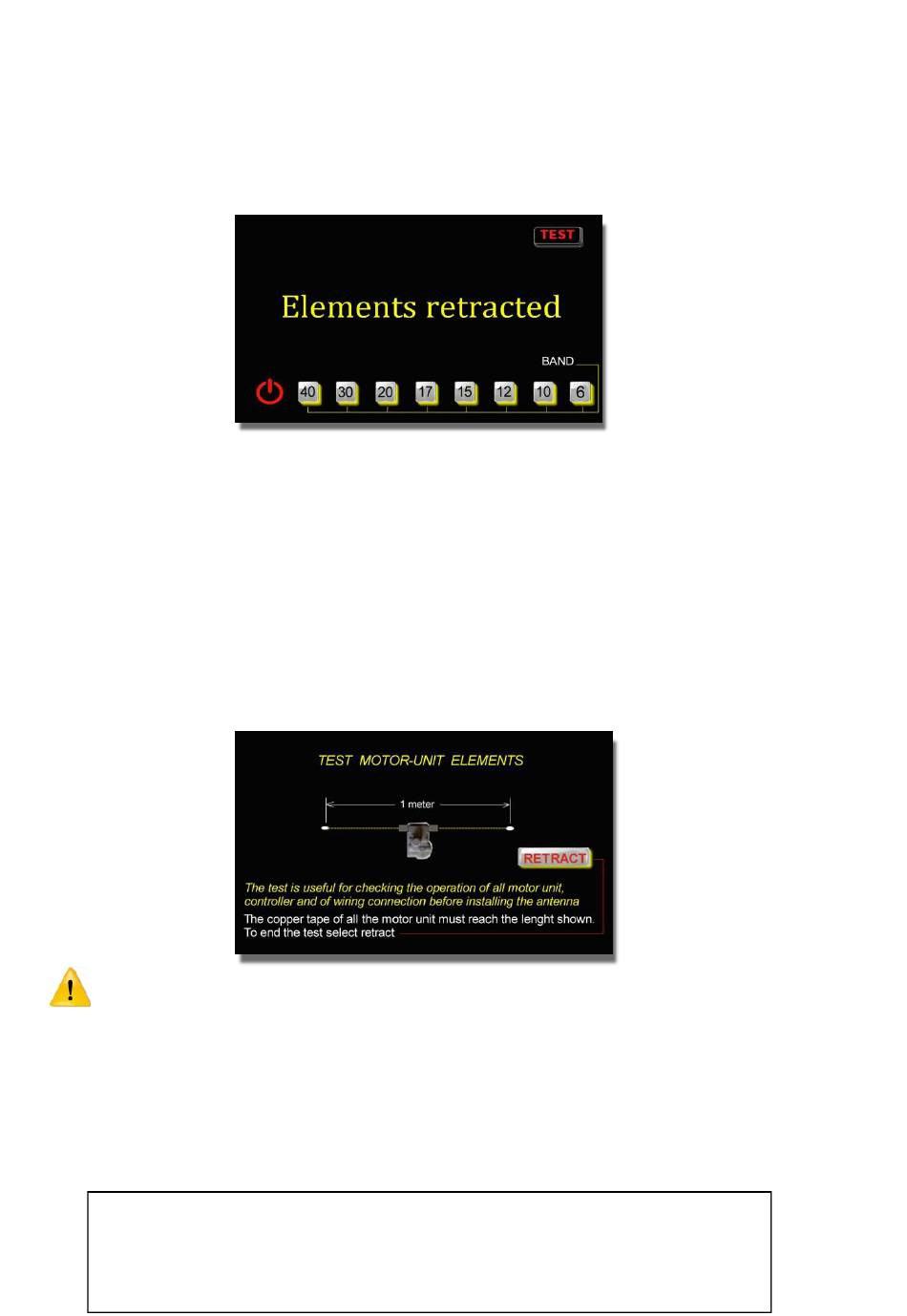

Beim ersten Einschalten des Controllers ist der Zustand "Elements Retracted" - eingefahren.
Vor Beginn der Antennenmontage ist es immer ratsam, eine allgemeine Prüfung durchzuführen, um
sicherzustellen, dass alle Teile während des Transports nicht beschädigt wurden.
Der Test ermöglicht es Ihnen, in wenigen Minuten die Einheit Controller - Verdrahtung - Motor zu
überprüfen.
1) Platzieren Sie die Motoreinheit in einer Reihe auf dem Boden oder auf einem Tisch.
2) Verbinden Sie die Verdrahtung mit der Motoreinheit und dem Controller, der DB25 sollte auf jeden Fall
mit den Schrauben verriegelt werden.
3) Schalten Sie den Regler mit dem mitgelieferten 24V-Schaltnetzteil ein.
4) Drücken Sie den TEST-Befehl
5) Wenn alles in Ordnung ist, fährt das Kupferband aus der Motoreinheit mit einer Gesamtlänge von 1
Meter heraus.
6) Drücken Sie den Befehl RETRACT, um das Band wieder einzufahren.
Während des TESTs zeigt das Display weiterhin die gerade beschriebenen Anweisungen an. Wenn das
Testergebnis positiv ist, können Sie die Antenne installieren.
Für eine zusammengebaute Antenne ist es immer ratsam, einen abschließenden Test durchzuführen,
bevor sie aufgestellt wird. In diesem Fall wählen Sie irgendein Band aus, um zu überprüfen, ob sich das
Kupferband in allen Elementen korrekt bewegt. Danach fahren sie alle Elemente mit „Retract" zum
Aufstellen der Antenne wieder ein.
Wenn anstatt "Test" eine der Bandvoreinstellungen gedrückt wird, fährt das Kupferband ungefähr
auf die halbe Wellenlänge des gewählten Bandes aus. Dies verursacht normalerweise kein besonderes
Problem und zum Zweck des Tests wäre das Ergebnis ebenso brauchbar, aber die größere Länge des aus
der Motoreinheit gezogenen Kupferbandes kann für den zur Verfügung stehenden Platz zu groß sein, und
das Risiko des Knickens des Bandes wäre größer. Um diese mögliche Beschädigung zu vermeiden, wurde
.
die Testfunktion mit begrenztem Platzbedarf geschaffen
3
