RADIO ANSCHLUSSKABEL
CAT
ICOM

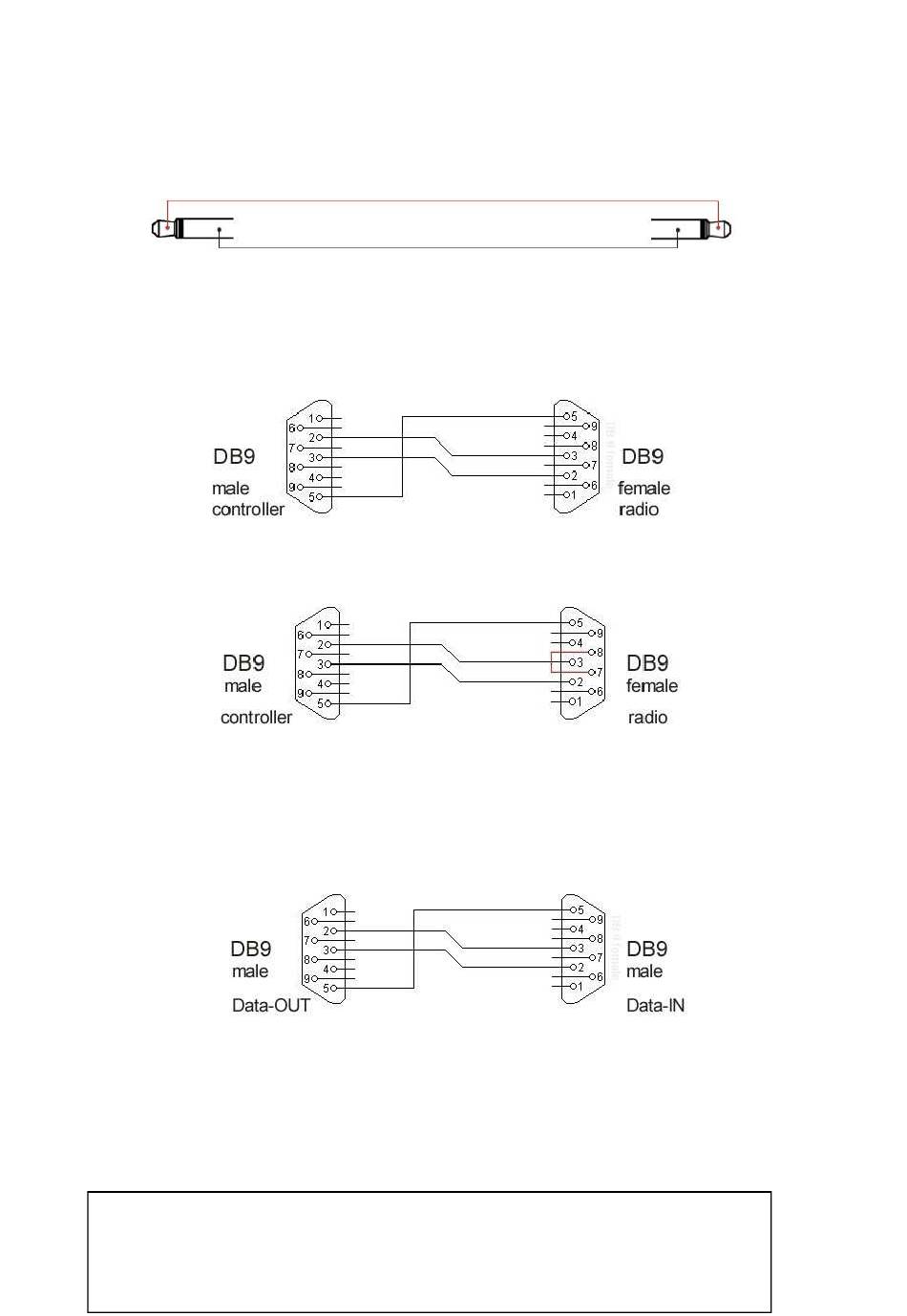

Es kann der übliche Icom Klinkenlstecker, 3.5mm male/male, Mono/Stereo verwendet werden.
YAESU - K3 - FLEX
Die folgende Skizze gilt für alle Yaesu-Funkgeräte und kann auch für K3 und Flex, etc. verwendet werden.
Für weitere Informationen schauen Sie bitte in dem Handbuch Ihres Funkgerätes nach, um sicher zu
gehen, dass die Pin-Belegung korrekt ist.
KENWOOD
Kenwood verwendet eine ähnliche Pin-Belegung mit einem Jumper zwischen 7 und 8 Pin
DATENAUSGANG / DATENEINGANG
Dieses Kabel dient zum Anschluss von zwei UltraBeam-Controllern.
Es verwendet die Yaesu Pin-Belegung, jedoch mit einem Stecker/Stecker.
Sie können den ersten Controller "Master" an den Data-In eines zweiten "Slave" anschließen, Sie können
auch alte Modelle anschließen.
Hinweis:
Das Routing von Data-Out an den zweiten Controller erfolgt unabhängig vom Funkgeräte-Anschluss an
DATA-IN bzw. CI-V .
Sie können dieses Daten-Routing auch für andere Geräte wie Verstärker, etc. verwenden, siehe
Gerätedokumentation.
