Steinhof R-062 Montage- Und Gebrauchsanleitung Seite 2
Montage und Gebrauchsanleitung
(Kastenwagen, Kleinbus,
Verwendungsbereich
Die Anhängerkupplung R-062 ist für das Ziehen eines Anhängers bestimmt. Die Anhängerkupplung
besitzt das Prüfzeichen E20.
Vorbedingungen für die Montage der Anhängerkupplung
Die Anhängerkupplung R-062 darf nur an Fahrzeugen montiert und genutzt werden, deren Karosserie in
einem einwandfreien technischen Zustand ist. Die Anhängerkupplung darf nur entsprechend der
folgenden Anleitungen montiert und genutzt werden.
Alle Schrauben und Muttern entsprechend dem in der folgenden Tabelle angegebenen Drehmoment (Mo)
anziehen (das Drehmoment bezieht sich jeweils auf Schrauben der Festigkeitsklasse 8.8):
M8
-
25 (Nm)
M10
-
50 (Nm)
Nutzungsbedingungen
Die Anhängerkupplung R-062 besitzt ein Typenschild, das die Parameter für eine ordnungsgemäße
und sichere Belastung der Kupplung angibt:
Katalognummer von der Anhängerkupplung
Typ: R-062
Kupplungsklasse
A50-X
E20 55R-01 3547
Die Homologationsnummer der Anhängerkupplung
D = 15,9 kN
D-Wert
S = 120 kg
Stützlast
R = 3000 kg
Max. Anhängerlast
Der D-Wert wird nach folgender Formel berechnet:
T-zulässiges Gesamtgewicht des Zugfahrzeugs (oder auch eines Schleppzuges) in
Tonnen; einschließlich, falls gegeben, der senkrechten Achslast des Anhängers auf die
TxR
Zentralachse
D
kN
= g
x
T+R
R- zulässiges Gesamtgewicht eines PKW-Anhängers mit einer in der Senkrechten
beweglichen Deichsel oder eines Aufliegers (in Tonnen)
g- Erdbeschleunigung (9,81 m/s2).
Während der Nutzung sind die einzelnen Kupplungsteile in einem einwandfreien technischen Zustand zu
halten und vor Korrosion zu schützen. Während des Schleppvorgangs ist der Anhänger zusätzlich mit
einem Seil oder einer Kette von entsprechender Stärke mit dem Zugfahrzeug zu verbinden. Während der
Nutzung der Anhängerkupplung sind von Zeit zu Zeit die Verschraubungen zu überprüfen und
gegebenenfalls nachzuziehen.
Montageanleitung:
Die Anhängerkupplung R-062 besteht aus :
1. Gestell
2. Geschmiedete Kugelkupplung
(CH-003.01)
3. Rechte Winkeleisen
4. Linke Winkeleisen
5. Rechte Winkeleisen
6. Linke Winkeleisen
7. Flacheisen
8. Winkeleisen
9. Schraube M12x35
Um die Anhängerkupplung
R-062
richtig zu montieren ist folgende Beschreibung einzuhalten:
für die Anhängerkupplung:
Renault Master
Opel Movano
Doppelräder
, mit Stuffe, Hinterantreib)
(04/2010-
®
)
Katalognummer
M12
-
85 (Nm)
M16
-
200 (Nm)
-
10. Schraube M12x40
1
Stück
11. Schraube M12x50
- 1
Stück
12. Schraube M12x60
- 1
Stück
13. Federring Ø12,2
- 1
Stück
14. Federring Ø16,3
- 1
Stück
15. Runde U
nterlegscheibe
Ø13,0
- 1
Stück
16. Runde U
nterlegscheibe
Ø17,0
- 2
Stück
17. Mutter M12
- 2
Stück
18. Mutter M16
- 2
Stück
1. Die Montage der Anhängerkupplung erfordert keinen Anschnitt und keine Demontage der hinteren Stoßstange.
2. Aus den Längsträgern, die Stoßstange Griffe demontieren, werden nicht wieder gebraucht.
3. Die Winkeleisen (3, 4, 5, 6, 8) unten der Längsträger anlegen und in den vom Werk aus vorhandenen Stellen mit den
Schrauben M12x40 (10), den Federringen Ø12,2 (13), den runden Unterlegscheiben Ø13,0 (15) locker
verschrauben.
4. Das Gestell (1) an die Längsträger und die Winkeleisen (3, 4, 5, 6) anlegen, dann die Flacheisen (7) anlegen und in
den Punkten C mit den Längsträgern, mit den Schrauben M12x40 (10), den runden Unterlegscheiben Ø13,0 (15),
den Federringen Ø12,2 (13) verschrauben und mit den Winkeleisen (3, 4, 5, 6), und der Stoßstange in den Punkten
R-062
A mit den Schrauben M12x50 (11), den runden Unterlegscheiben Ø13,0 (15), den Federringen Ø12,2 (13)
verschrauben. Die Flacheisen (7) mit den Winkeleisen (8), in den Punkten B mit den Schrauben M12x35 (9), den
runden Unterlegscheiben Ø13,0 (15), den Federringen Ø12,2 (13) und den Muttern M12 (17) verschrauben.
5. Alle Schrauben festziehen.
6. An das Gestell (1) die Kugel (2) mit den Schrauben M16x50 (12), den runden Unterlegscheiben Ø17,0 (16), den
Federringen Ø16,3 (14) und den Muttern M16 (18) anschrauben.
Die Einhaltung vorliegender Gebrauchsanleitung versichert richtige Montage
Montage der Anhängerkupplung R-062 soll ins Fahrzeugschein eingetragen werden.
Achtung: Nach 1000 km sind die Schraubverbindungen nachzuprüfen. Die Kugel ist sauber einzuhalten und mit
Schmierfett einzuschmieren. Eine Kugelschutz ist zu verwenden.
Alle mechanischen Beschädigungen der Anhängerkupplung R-062 schließen weitere Nutzung aus.
Die beschädigte Anhängerkupplung ist nicht reparierbar. Sollte die Art der Montage nicht eingehalten oder falsch
genutzt werden, übernimmt der Hersteller keine Verantwortung
für entstandenen Schaden.

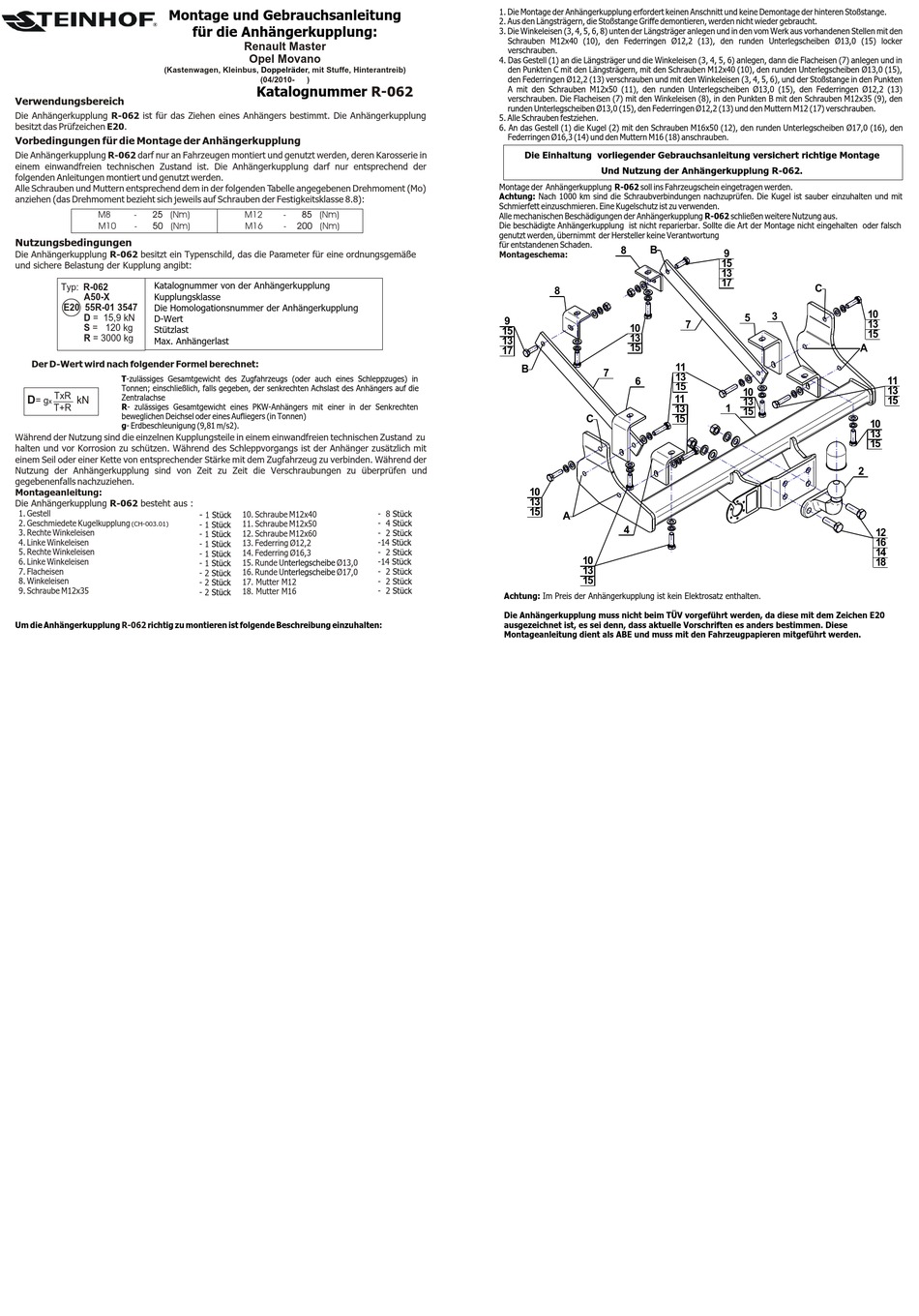

Montageschema:
9
15
13
17
B
10
13
15
- 8
Stück
- 4
Stück
- 2
Stück
-14
Stück
- 2
Stück
-14
Stück
- 2
Stück
- 2
Stück
- 2
Stück
Achtung: Im Preis der Anhängerkupplung ist kein Elektrosatz enthalten.
Die Anhängerkupplung muss nicht beim TÜV vorgeführt werden, da diese mit dem Zeichen E20
ausgezeichnet ist, es sei denn, dass aktuelle Vorschriften es anders bestimmen. Diese
Montageanleitung dient als ABE und muss mit den Fahrzeugpapieren mitgeführt werden.
Und Nutzung der Anhängerkupplung R-062.
