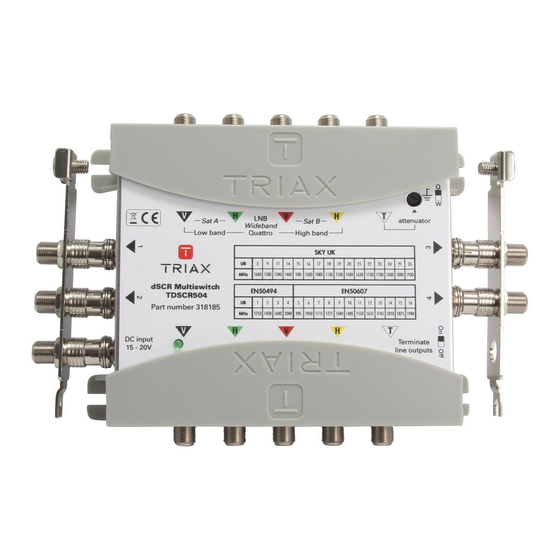

- Seite 1 User Manual Bedienungsanleitung dSCR Multiswitch/Multischalter TdSCR 504/508/512 Article Article no. dSCR 318182 TdSCR 504 Multiswitch TdSCR 508 318183 Multischalter TdSCR 512 318184 Version Date 10/2018 EN / DE...
- Seite 10 Hinweise Hinweise Verwenden Sie fernspeisetauglicher Antennendosen. Geeignete Triax-Typen sind z.B. GDS 08 F / GDS 11 F / GDA 313 F / GAD 410 S / GAD 414 S (Durchgangsdosen) oder EDA 302 F / GAD 404 S / GAD 407 S (Einzeldose).Verwenden Sie für den Abschluss eines Stamms an der letzten Durchgangsdose Abschlusswiderstände mit kapazitiver Trennung, z.B.
-
Seite 11: Produkteigenschaften
Produkteigenschaften: Produkteigenschaften: Produkteigenschaften: Produkteigenschaften: Die TdSCR Multischalter-Serie wurde entwickelt, um eine breite Palette von neuen und bestehenden Multiswitch- Installationen zu unterstützen. 4 kaskadierbare LNB-Eingänge für 1 universal Quattro LNB (VL HL VH HH) oder 2 Breitband-LNBs, für die • Umsetzung von 2 Satelliten. (V H) 4, 8 oder 12 SCR/Legacy-Ausgänge •... - Seite 12 Installation Installation Installation Installation Verbinden Sie die Kabel vom Quattro–LNB mit den Eingangsanschlüssen LNB V/L, H/L, V/H und H/H-Eingänge (achten Sie auf die Identifizierung der Quattro-LNB-Anschlüsse). Der Multischalter ist außerdem mit einem terrestrischen Eingang ausgestattet. Schließen Sie ggf. eine terrestrische Antenne an diesen Eingang an. Das terrestrische Signal wird von den Multischaltern verstärkt und kann über einen Pegelsteller um 20 dB gedämpft werden an den Teilnehmerausgängen.
- Seite 13 Unicable Einstellungen Unicable Einstellungen Unicable Einstellungen Unicable Einstellungen Bei Unicable Systemen ist jedem TV-Empfänger ein entsprechendes Userband mit der dazugehörigen Frequenz zuzuordnen. Dies geschieht über die Antenneneinstellungen des Endgerätes. Die vorgehensweiße kann von Gerät zu Gerät unterschiedlich sein, weshalb darauf nicht weiters eingegangen werden kann.
-
Seite 14: Technische Spezifikationen
Technische Spezifikationen Technische Spezifikationen Technische Spezifikationen Technische Spezifikationen TdSCR 504 TdSCR 508 TdSCR 512 Type: Art.-Nr. 318182 318183 318184 4 x SAT (1x4 Quattro oder 2x2 Wideband) + 1 Terr. Anzahl Eingänge 4 Ausgänge je 8 Ausgänge je 12 Ausgänge je Teilnehmerausgänge... - Seite 16 Peut être sujet à modification sans préavis Copyright © 2018 TRIAX. All rights reserved. The TRIAX Logo and TRIAX Multimedia are registered trademark(s) of the TRIAX Company or its affiliates. TRIAX A/S | Bjørnkærvej 3 | 8783 Hornsyld | Denmark...
