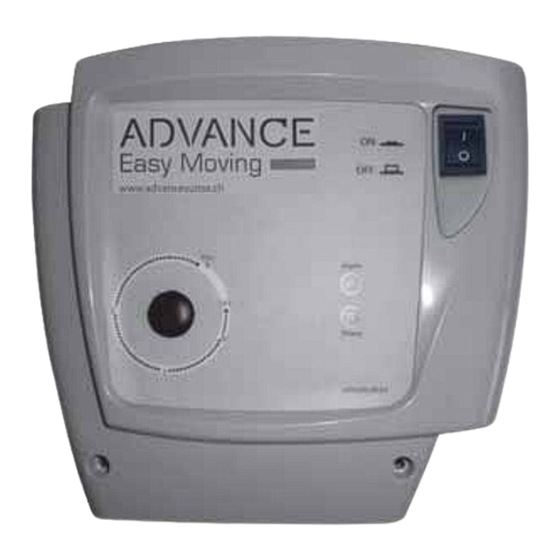

Advance DRIVE Benutzerhandbuch

Control panel
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

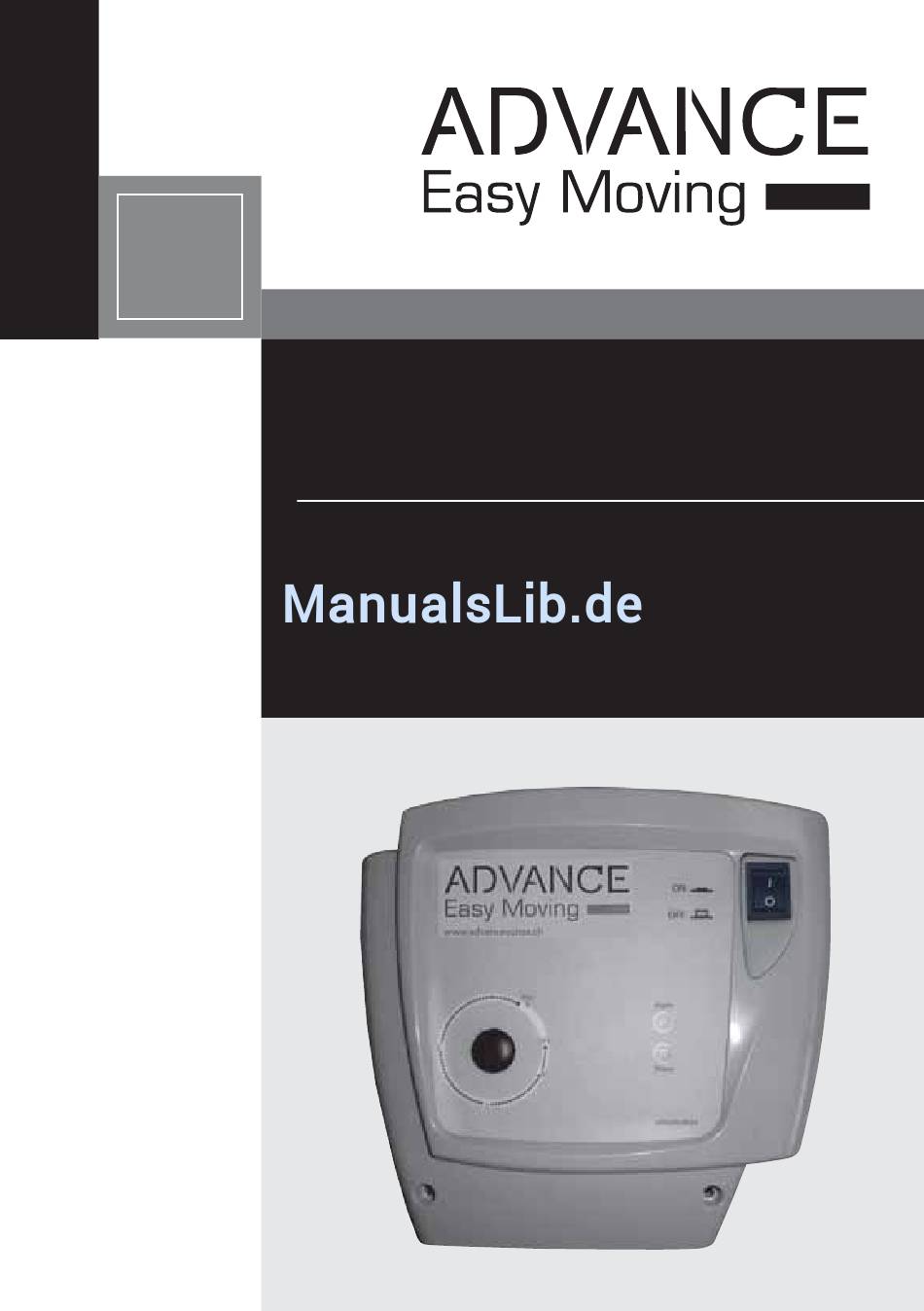

3
EINBAU, BENUTZUNG UND
WARTUNG HANDBUCH
CONTROL PANEL
DRIVE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Advance DRIVE

  • Seite 1 EINBAU, BENUTZUNG UND WARTUNG HANDBUCH CONTROL PANEL DRIVE...

  • Seite 3: Inhaltsverzeichnis

    DATEN UND GRÖßE 3.1 Typenschild VERPACKUNGSINHALT SACHGEMÄSSE BENUTZUNG DES PRODUKTS INSTALLATION 6.1 Installationsanleitung für Advance Systeme 6.2 Anbringen an der Wand 6.3 Elektrischer Anschluss 6.4 Elektrischer Anschluss des Zubehörs und der Bestandteile des Systems INBETRIEBNAHME UND VERWENDUNG WARTUNG UND ENDGÜLTIGE AUSSERBETRIEBNAHME 8.1 Ersatzteile...

  • Seite 4: Präsentation

    Bedienungsanleitung für Control Panel Drive 1 PRÄSENTATION Sehr geehrter Kunde, Der Hersteller möchte Ihnen zunächst dafür danken, dass Sie sich für das ADVANCE EASY MOVING Produkt entschieden haben, welches mit den in diesem Handbuch beschriebenen Eigenschaften sicher Ihre Erwartungen erfüllen wird.

  • Seite 5: Explosionszeichnung Des Produkts, Technische Daten Und Größe

    3 EXPLOSIONSZEICHNUNG DES PRODUKTS, TECHNISCHE DATEN UND GRÖßE Deutsch Control Panel Drive Artikel AP4200.00.01 Stromzufuhr Frequenz 50/60 Leistungsaufnahme (max) Zubehörstromzufuhr Ausgangsnennlast 250VAC Sicherung 5x20 T3.15A Isolationsklasse Schutzart Betriebstemperatur min/max °C 0 ÷ 40 Feuchtigkeitsgehalt min/max 30 ÷ 95 Gewicht Gehäuse...

  • Seite 6: Typenschild

    Bedienungsanleitung für Control Panel Drive 3.1 Typenschild Das Typenschild nicht beschädigen oder entfernen. Angabe des Herstellers Art des Geräts ......................CE-Kennzeichnung Model: P/N: S/N: Seriennummer Artikelnummer Technische Daten des Geräts 4 VERPACKUNGSHINALT Nach dem Öffnen der Verpackung sollten Sie eine Bestandsaufnahme des erhaltenen Materials durch- führen, welches aus folgenden Teilen besteht:...

  • Seite 7: Sachgemässe Benutzung Des Produkts

    Die Drive Systemsteuerung ist für die Regulierung und Steuerung eines pneumatischen Fördersystems von Pellet oder einer anderen mittelfeinen Brennstoff-Biomasse ausgelegt. Die Drive Systemsteuerung sorgt für die Kalibrierung und den Betrieb aller Komponenten Deutsch des Systems und gewährleistet gleichzeitig die Sicherheit.Sie kann angeschlossen werden an: der Saugzentrale, der Dosiervorrichtung, der Entnahmevorrichtung, den Saugdosen, dem Trennventil, einem Fernalarm und allen anderen vorhandenen Bestandteilen.

  • Seite 8: Wandanbringung

    Lektüre der mitgelieferten Anleitungen; im Zweifelsfall wenden Sie sich an das qualifi zierte Service-Personal. Der Aufbau der Anlagen und der Einbau der einzelnen Advance-Bestandteile, müssen immer den 6.2 Wandanbringung Die Schalttafel muss stabil und dauerhaft an einer gemauerten Wand mithilfe geeigneter Dübel befestigt werden.

  • Seite 9: Elektrischer Anschluss

    6.3 Elektrischer Anschluss Vor dem Anschluss an das Stromnetz ist zu prüfen, ob die Netzspannung der erforderlichen Spannung entspricht und ob die elektrische Anlage, an die das Produkt angeschlossen Deutsch werden soll, gemäß den geltenden Vorschriften gebaut ist. Bevor Sie den Anschluss der Steuerplatine vornehmen, prüfen Sie die korrekte Positionierung der bestehenden elektrischen Verdrahtung, die wie unten im Bild erscheinen sollen.

  • Seite 10: Elektrischer Anschluss Des Zubehörs Und Der Systembestandteile

    Bedienungsanleitung für Control Panel Drive 6.4 Elektrischer Anschluss des Zubehörs und der Systembestandteile Vor jedem elektrischen Anschluss prüfen, ob die Netzspannung mit der Angabe auf dem Typenschild übereinstimmt und die Verbindung des Erdungskabels den geltenden Bestimmung entspricht. Gehen Sie während des Anschlieβens auf geordnete Art und Weise vor, indem Sie die Verbin- dungen der Niederspannungssignale (Sensoren, Kontakte etc.) von denen mit hoher Spannung...
  • Seite 11 L - N- Elektrischer Anschluss der Steuerplatine MICRO OUT Klemmenanschluss für das Aktivierungssignal der Ansaugzentrale (freier Deutsch Kontakt normalerweise offen max 16A 250V AC) REED Anschlussklemme des Dosierbehälters (Dispenser) Reed-Sensor SENSOR A - optional Klemmenanschluss für den Sensor des Pellet-Höchstfüllstandes im Tagesvor- ratsbehälter SENSOR B - optional Klemmenanschluss für den Sensor des Pellet-Mindestfüllstandes im Lagertank...

  • Seite 12: Anschluss Für Spannungsfreien Kontaktausgang Mikro Out

    Bedienungsanleitung für Control Panel Drive MICRO OUT Anschluss für spannungsfreien Kontaktausgang MIKRO OUT Der spannungsfreie Kontakt des MIKRO OUT-Relais hat die Aufgabe, die Ansaug- vorrichtung des Brennstofffördersystems zu aktivieren/deaktivieren. Der Kontakt ist für eine maximale Strombelastung von 16 A bei 250 VAC aus- gelegt.
  • Seite 13 REED Anschluss des Reed-Sensors für die Klappe der Dosiervorrichtung (Art. AP3400.10.01) Deutsch SENSOR A SENSOR A SENSOR A SENSOR B SENSOR B SENSOR B REED REED REED + PNP + PNP NPN PNP NPN + PNP + PNP NPN PNP NPN Dispenser ALARM MICRO ALARM MICRO...
  • Seite 14 Bedienungsanleitung für Control Panel Drive SENSOR A - optional Sensor-Anschluss für die Kontrolle des Höchstfüllstands im Tagesvorratsbehälter (Füllstandssensor Art. AP4210.00.01) KONTAKTSENSOR ALARM MICRO ALARM MICRO SENSOR A SENSOR A SENSOR A SENSOR B SENSOR B SENSOR B REED REED REED...
  • Seite 15 SENSOR NPN NO Deutsch SENSOR A SENSOR A SENSOR A SENSOR B SENSOR B SENSOR B REED REED REED + PNP + PNP NPN PNP NPN + PNP + PNP NPN PNP NPN 12V dc Wenn der Brennstoff den gewünschten Höchstfüll- stand im Tagesvorratsbehälter erreicht, beträgt der Sensorausgang + 12 V dc.
  • Seite 16 Bedienungsanleitung für Control Panel Drive SENSOR B - optional Sensor-Anschluss für die Kontrolle des Mindestfüllstands im Lagertank (Füll- standssensor Art. AP4210.00.01) KONTAKTSENSOR ALARM MICRO ALARM MICRO SENSOR A SENSOR A SENSOR A SENSOR B SENSOR B SENSOR B REED REED...
  • Seite 17 SENSOR NPN NO Deutsch SENSOR A SENSOR A SENSOR A SENSOR B SENSOR B SENSOR B REED REED REED + PNP + PNP NPN PNP NPN + PNP + PNP NPN PNP NPN 12V dc Wenn der Brennstoff den Mindestfüll- stand im Lagertank erreicht, beträgt der Sensorausgang +12 V dc.

  • Seite 18: Anschluss Einer Zeitschaltuhr

    Bedienungsanleitung für Control Panel Drive TIMER Anschluss einer Zeitschaltuhr Im Bedarfsfall ist es möglich, eine Zeitschaltuhr (Timer) mit einem normalerweise offenen Kontakt anzuschließen, um das Fördersystem des Brennstoffs nur in vorher festgelegten Zeiten zu aktivieren und es somit je nach den Bedürfnissen des Benutzers zu programmie- ren.
  • Seite 19 AUX - optional Kontaktausgang zum Relais AUX Der spannungsfreie Kontakt des AUX-Relais hat die Funktion, ein Hilfsgerät zur Deutsch Aufnahme des Brennstoffs aus dem Lagertank gleichzeitig mit dem Ansaugen des Brennstoffs zu aktivieren/deaktivieren Der Kontakt ist für eine maximale Strombelastung von 16 A bei 250 V AC aus- gelegt.
  • Seite 20 Bedienungsanleitung für Control Panel Drive VENTIL – optional Anschluss des Trennventils Art. AP2000.50.00 Bei Vorhandensein einer oder mehrerer Saugdosen, die sich für die Reinigung im Haushalt eignen und in der Anlage eingebaut sind, ist die Installation eines Trennventils mit einem Mikroschalter notwendig, um das Brennstofffördersystem von der Haushaltsreinigung- An-...
  • Seite 21 MICRO IN – optional Anschlusskontakt für Saugdosen Art. AP1400.32.00 Deutsch Wenn mehrere Saugdosen vorhanden sind, muss eine parallele Verbindung ver- wendet werden. Der Kontakt schließt, wenn der Saugschlauch in die Saugdose gesteckt wird. REED REED REED 29/08/17 Rev:1.0.5...
  • Seite 22 Bedienungsanleitung für Control Panel Drive ALARM – optional Schaltung des spannungsfreien Kontakts des ALARM-Relais. Der spannungsfreie Kontakt des ALARM-Relais hat die Funktion, dem Benutzer eine Fehl- funktion der Brennstoffbeschickung zu melden. Der Kontakt ist für eine maximale Strombelastung von 16 A bei 250 V AC ausgelegt.

  • Seite 23: Inbetriebnahme Und Verwendung

    Lesen Sie auch alle Handbücher der ver- Deutsch schiedenen Komponenten des Geräts, be- vor Sie fortfahren. Die auf dem Drive vorhandenen Vorrichtun- Stellen Sie die Ansaugzeit gen sind: ein 0-1 Schalter, ein Potentiometer, für die Brennstoffbeschik- eine grüne POWER-Led-Leuchte, eine rote ALARM-Led-Leuchte.

  • Seite 24: Wartung Und Endgültige Ausserbetriebnahme

    - Die Klappe am Dosierer schließt nicht dicht. - Die Saugzentrale funktioniert nicht Sobald das Problem, das das System behindert hat, behoben ist, schaltet sich die Drive für 10 Sekun- den aus und dann wieder ein, um das System zu resetten.

  • Seite 25: Ersatzteile

    8.1 Ersatzteile Deutsch BESCHREIBUNG CODICE Elektronischen Steuerplatine 9910.600 8.2 Endgültige Auβerbetriebnahme Die Entsorgung der Verpackung, des Zubehörs und der Saugzentrale muss gemäß den örtlichen Vorschriften durchgeführt werden, um das Recycling der Wertstoffe, aus denen sie hergestellt werden, zu gewährleisten. 29/08/17 Rev:1.0.5...

  • Seite 26: Sicherheitsanforderungen Für

    Bedienungsanleitung für Control Panel Drive 9 SICHERHEITSANFORDERUNGEN FÜR LAGERRÄUME Sicherheitsanforderungen für Pelletsspeicher mit einer Kapazität von bis zu 10 t Halten Sie die Türen geschlossen. Der Zugang ist nur autorisiertem Personal unter der Aufsicht einer im Auβenbereich anwesenden Person erlaubt.

  • Seite 27: Garantie

    10 GARANTIE BESCHRÄNKTE GARANTIE FÜR DAS PRODUKT Der Hersteller garantiert dem Erstkäufer fehlerfreies Material und eine fehlerfreie Verarbeitung Deutsch des Produkts für die angegebene Dauer ab dem Datum des Erwerbs. Mit Ausnahme der durch das Gesetz vorgesehenen Verbote; diese Garantie ist nicht übertragbar und auf den Erstkäufer begrenzt.

  • Seite 28: Zertifizierung

    Bedienungsanleitung für Control Panel Drive 11 ZERTIFIZIERUNG Herstellererklärung in Sachen Schadstofffreiheit. Der Hersteller erklärt, dass seine Produkte und Geräte mit Materialien gebaut sind, die den beste- henden gesetzlichen Grenzwerten bezüglich des Gesundheits- und Umweltschutzes entsprechen und keine Stoffe wie SVHC (Substance of Very High Concern) gemäß der Verordnung EG 1907/2006 (RE- ACH, bzw.
  • Seite 29 Deutsch 29/08/17 Rev:1.0.5...
  • Seite 30 Bedienungsanleitung für Control Panel Drive 29/08/17 Rev:1.0.5...
  • Seite 32 F0920242.2 info@advanceeasymoving.com - www.advanceeasymoving.com...
