4
7/8/9
5

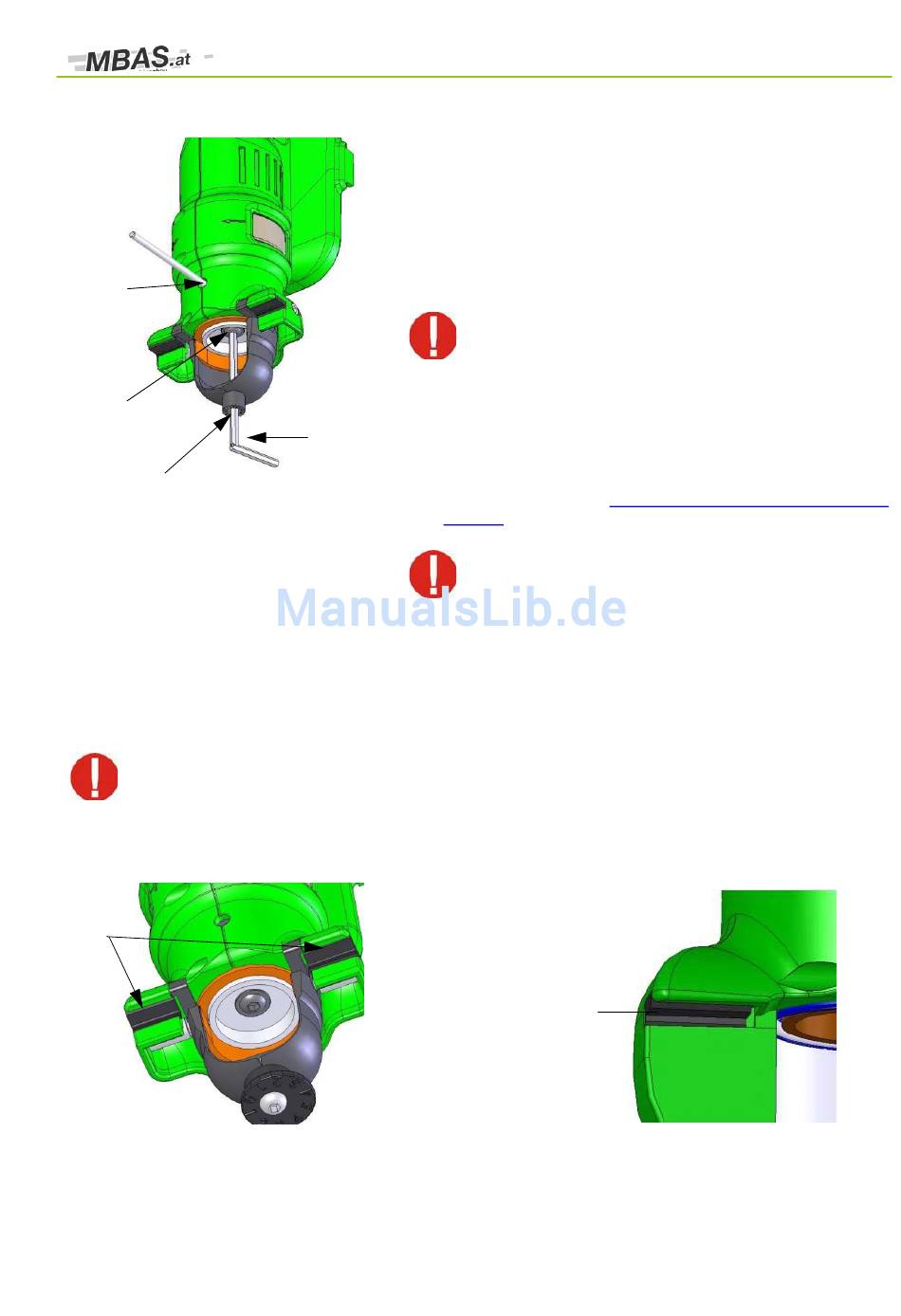

4.6 Gleitbackenwechsel
1)
Gleitbacken links und rechts mittels Schraubenzieher herausdrücken.
2)
Neue Gleitbacken hineindrücken bis sie mit dem Gehäuse bündig abschließen.
Bei jedem Wechsel der Schleifscheibe sollten auch die Gleitbacken erneuert werden, um das Schleifen prä-
ziser Kantenwinkel zu gewährleisten.
1
Discman 2 / 18 V
4)
Absteckbolzen in die Absteckbohrung stecken.
5)
Den Inbusschlüssel durch die Bohrung des Winkeldrehers in die
Klemmschraube stecken.
6)
Die Disc-Scheibe drehen bis der Absteckbolzen einrastet.
7)
Disc-Scheiben-Klemmschrauben lösen und herausnehmen.
8)
Disc-Scheibe und Auflagekarton herausnehmen und mit einem Pin-
sel die Führungshülse reinigen.
Keine Pressluft verwenden!
9)
Neue Disc-Scheibe mit Auflagekarton aufstecken und die Klemm-
schraube handfest anziehen, Disc-Scheibe auf festen Sitz kontrol-
6
lieren.
10) Absteckbolzen entfernen.
11) Schleifwinkel einstellen
Seite
11).
Schraube mit dem Inbusschlüssel nur handfest anziehen!
(siehe Kap. 4.2 Schleifwinkeleinstellung,
2
13
