MDT Technologies JAL-B1UP.02 Betriebsanleitung

Technische Daten Jalousieaktor JAL - Technical Data Shutter Actuator JAL
Technische Daten
Technical Data
Anzahl der Eingänge
Number of input channels
Interne Kontaktspannung der Eingänge
Contact voltage input channel
Anzahl Ausgänge
Number of output channels
Maximale Schaltleistung
Output switching ratings
Ohmsche Last
Ohmic load
Spannung
Voltage
Maximale Last
Maximum load
Rolladenmotoren
Shutter motor
Mech. Schalthäufigkeit
Output life expectancy
Absicherung
Max. fuse per channel
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Kabelquerschnitt Anschlußkabel
Wire gauge connection cables
Kabel Busanschluß und potentialfreie Eingänge
Cable KNX bus and potential free inputs
Kabel für Ausgänge
Cable to connect outputs
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen (B x H x T)
Dimensions (W x H x D)
* Es besteht keine galvanische Trennung zwischen der Kontaktspannung und KNX Busspannung.
* There is no galvanic separation between contact voltage and KNX bus voltage.
** Bei 230V Leitungen in der Umgebung sind die gültigen Normen und Richtlinien zu Leitungsabständen einzuhalten.
** If any 230V cables are in the vincinity, make sure to maintain the distances to them specified as in the applicable standards and regulations.
*** keine Drehstrommotoren
*** no three-phase asynchronous motor
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0618
JAL-B1UP.02
4
3,3VDC* internal
1
6A
230VAC
300W***
1.000.000
10A
TP-256 mit Long Frame Unterstützung für ETS5
TP-256 with long frame support for ETS5
ETS 4/5
0,8mm Ø, solid core
1,5mm²
KNX Bus**
< 0,3W
0 bis + 45°C
IP 20
41mm x 41mm x 22mm
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung Jalousieaktor JAL - nur für autorisiertes Elektrofachpersonal
Operating Instructions Shutter Actuator JAL - for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Nach dem Einbau des Gerätes und Zuschalten der Netzspannung kann an den Ausgängen Spannung anliegen.
Über eingebauten Kanaltaster lassen sich die Ausgänge ausschalten.
supply the outputs can be alive. The outputs can be switched OFF using the push buttons on top of the device.
• In eingebauten Zustand kann ein KNX-Bustelegramm die Ausgänge jederzeit spannungsführend schalten.
After installation a KNX bus telegram can switch the outputs alive.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.
• Alle spannungsführenden Klemmen und Anschlüsse müssen nach der Installation vollständig durch die Schalttafel-
abdeckung berührungssicher verschlossen werden. Die Schalttafelabdeckung darf nicht ohne Werkzeug zu öffnen sein.
All screw terminals and connections under current must be covered completely against touching by the switch panel.
It should not be possible to open the switch panel cover without using tools.

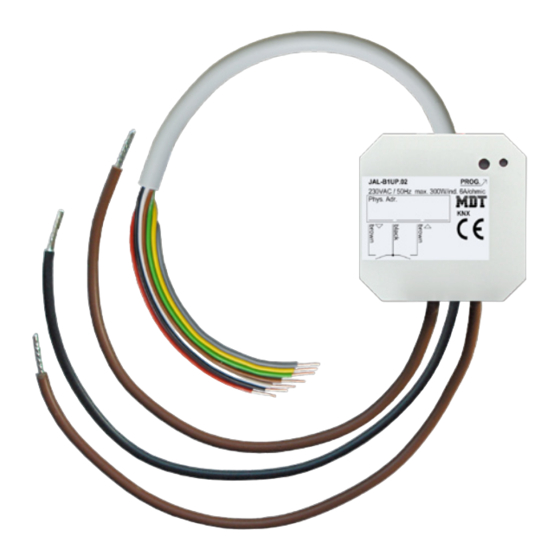

Anschlußklemmen, Bedien- und Anzeigeelemente Jalousieaktor JAL
Terminals, Operating and Display Shutter Actuator JAL
JAL-B1UP.02
23
4
1
1 - Anschlußkabel Busanschluß 2 - Programmiertaster
und potentialfrei Eingänge - Programming key
- Cable to connect KNX bus and
potential free inputs 3 - Rote Programmier LED
- Red programming LED
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Lebensgefahr durch elektrischen Strom - Danger High Voltage
Installation and commissioning of the device
After Installation and connecting mains power
4 - Anschlußkabel Ausgänge
- Cable to connect outputs
