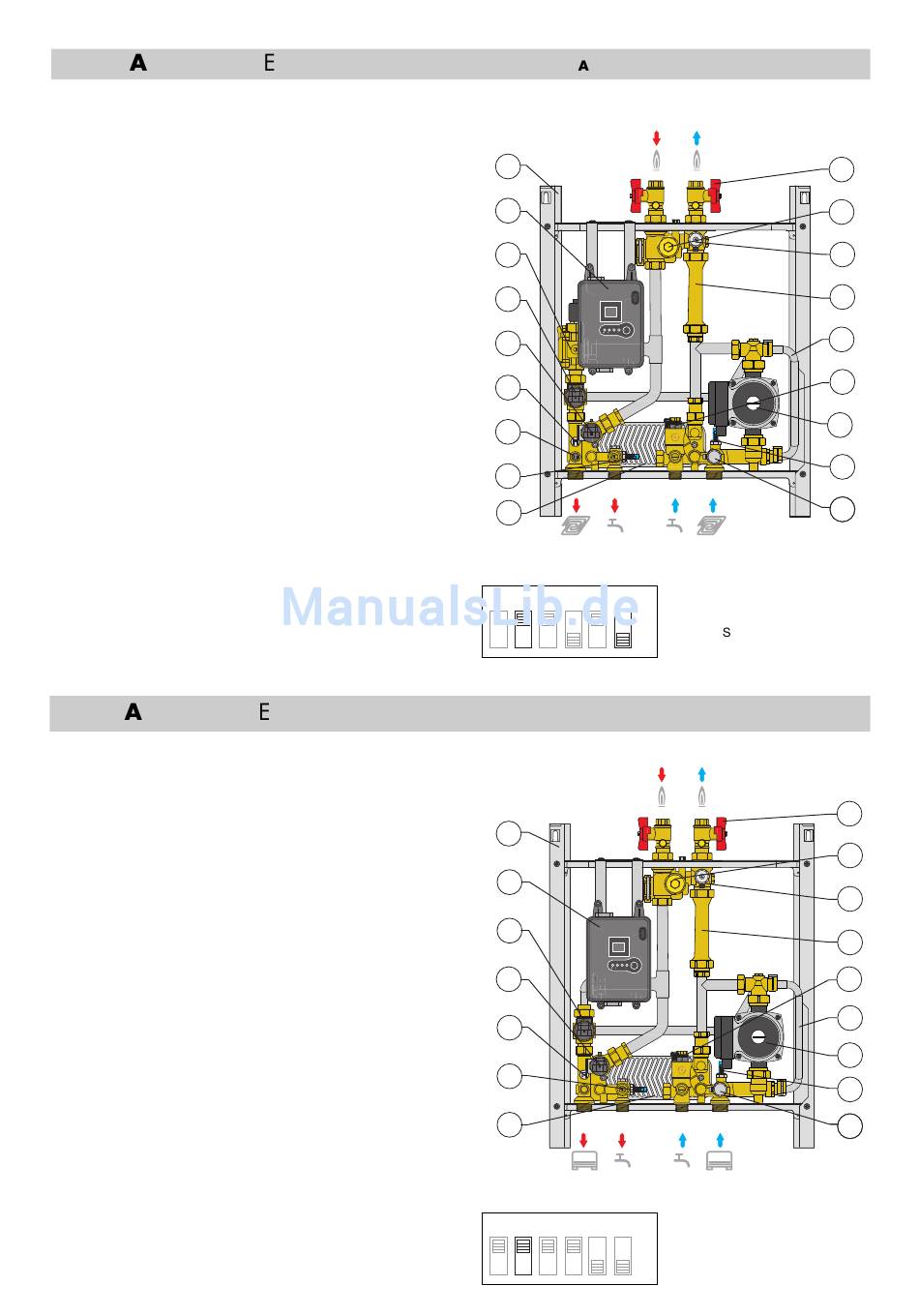

S TK20103H
Hauptkomponenten
1.
Rahmen
2.
Elektronischer Regler
3.
Sicherheitsventil
4.
Mischventil Heizung
5.
Modulierendes Ventil WW
6.
Vorlauffühler Heizung
7.
Sicherheitsthermostat
8.
WW-Temperaturfühler
9.
WW-Wärmetauscher
10. Entleerungshahn
11. Kompensationsfühler Vorlauftemperatur
12. Pumpe UPM3 15-70
13. Durchflussmesser WW-Vorrang
14. Bypass Pumpenschutz
15. Passstück f. Wärmemengenzähler
16. Entlüfter
17. Anlagen-Schmutzfänger/Tauchhülse Vorlauffühler Wärmezähler
18. Absperrventile Primärkreislauf
Funktionsmerkmale
Temperaturbereich Heizung 25÷45°C
Sollwertregelung
Temperaturbereich Warmwasserbereitung 42÷60°C
Sonderfunktionen
Warmwasserbetrieb:
- Funktion Warmwasservorwärmung
Heizungsbetrieb:
- modulierende Temperaturregelung mit
kompensiertem Sollwert
- Funktion Fußbodenheizung
S TK20203H
Hauptkomponenten
1.
Rahmen
2.
Elektronischer Regler
3.
Mischventil Heizung
4.
Modulierendes Ventil WW
5.
Vorlauffühler Heizung
6.
WW-Temperaturfühler
7.
WW-Wärmetauscher
8.
Entleerungshahn
9.
Kompensationsfühler Vorlauftemperatur
10. Pumpe UPM3 15-70
11. Bypass Pumpenschutz
12. Durchflussmesser WW-Vorrang
13. Passstück f. Wärmemengenzähler
14. Entlüfter
15. Anlagen-Schmutzfänger/Tauchhülse Vorlauffühler Wärmezähler
16. Absperrventile Primärkreislauf
Funktionsmerkmale
Temperaturbereich Heizung 45÷75°C
Sollwertregelung
Temperaturbereich Warmwasserbereitung 42÷60°C
Sonderfunktionen
Warmwasserbetrieb:
- Funktion Warmwasservorwärmung
Heizungsbetrieb:
- modulierende Temperaturregelung mit
kompensiertem Sollwert
Wärmeübergabestation NIEDERTEMPER TUR mit Hocheffizienzpumpe
Wärmeübergabestation MITTLERE Temperatur mit Hocheffizienzpumpe
1
2
3
4
5
6
7
8
9
Werkseinstellungen
6
5
4
4
3
2
1
*
1
2
3
4
5
6
7
Werkseinstellungen
6
5
4
4
3
2
1
8
* siehe . 13
ON
ON
18
17
16
15
14
13
12
11
10
10
16
15
14
13
12
11
10
9
8
