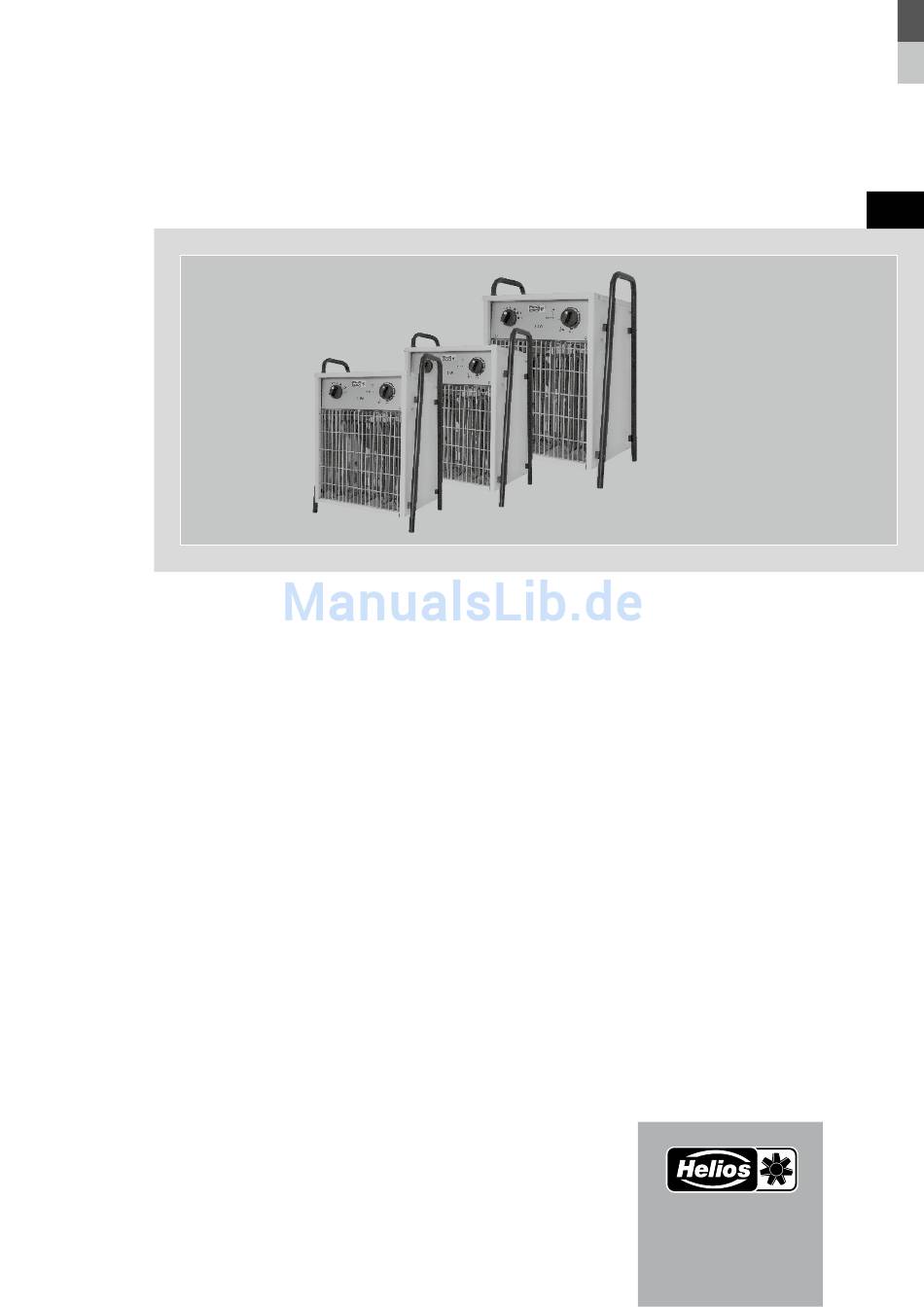

- Seite 1 Helios Ventilatoren MONTAGE- UND BETRIEBSVORSCHRIFT NR. 91 570 Elektro-Heizlüfter Serie STH 3 STH 5 STH 9T STH 15T...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsvorschrift Elektro-Heizlüfter Serie STH .. DEUTSCH Inhaltsverzeichnis KAPITEL 1. ALLGEMEINE HINWEISE ............Seite 1 1.0 Wichtige Informationen . -
Seite 3: Kapitel 1. Allgemeine Hinweise
Montage- und Betriebsvorschrift Elektro-Heizlüfter Serie STH .. Wichtige Informationen KAPITEL 1 Zur Sicherstellung einer einwandfreien Funktion und zur eigenen Sicherheit sind alle nachstehenden Vorschriften genau durchzulesen und zu beachten. ALLGEMEINE HINWEISE Dieses Dokument ist Teil des Produktes und als solches zugänglich und dauerhaft aufzubewahren, um einen sicheren Betrieb des Elektro-Heizlüfters zu gewährleisten. -
Seite 4: Garantieansprüche - Haftungsausschluss
HINWEIS Einsatzbereich – Bestimmungsgemäßer Einsatz: Die Heizlüfter STH 3, STH 5, STH 9T und STH 15T sind zum Heizen und Trocknen auf Baustellen, in Produktions-, Lager- und Werkstätten, Kirchen und Versammlungsräumen geeignet. Sie sind zur Erwärmung normaler oder leicht staubhaltiger, wenig aggressiver und feuchter Luft, bei normalen Temperaturen, in ge- mäßigtem Klima geeignet. -
Seite 5: Kapitel 2. Montage/Inbetriebnahme
Netz zu trennen und gegen unerwünschtes Wiedereinschalten zu sichern! Die Type STH 3 ist mit einem ca. 1,5 m langem Kabel und Schukostecker ausgestattet. Die Type STH 5 ist mit einem 1,5 m langem Kabel und 16 A CEE-Stecker ausgestattet. Die Type STH 9T ist mit einer CEE-Kupplung (16 A) ausgestattet. Die Type STH 15T ist mit einer CEE-Kupplung (32 A) ausgestattet. -
Seite 6: Kapitel 3. Funktion
Bedienung und Leistungssteuerung KAPITEL 3 Die Heizleistung ist bei den Typen STH 3, STH 5 unf STH 9T in zwei Stufen, beim Typ STH 15T in drei Stufen zuschaltbar. Die schaltbaren Heizleistungen (kW) sind aus der folgenden Übersicht ersichtlich: FUNKTION... -
Seite 7: Reinigung
Feuchtigkeit im Heizkörper Gerät trocknen, siehe 4.1 Vibrationen / anormale Verschmutzung reinigen Geräusche Lagerschäden am Motor Helios Kundendienst kontaktieren Luftströmung eingeschränkt Mindestabstände beachten, m Heizgerät nicht abdecken! gelockerte Befestigungen Schrauben nachziehen Stilllegen und Entsorgen Es sind die in Kapitel 1, Punkt 1.2 aufgeführten Sicherheitshinweise zu beachten! WARNUNG Vor der Demontage das Heizgerät ausstecken und abkühlen lassen! - Seite 8 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstraße 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
- Seite 9 Helios Ventilatoren INSTALLATION AND OPERATING INSTRUCTIONS NO. 91 570 Electric Space Heater Series STH 3 STH 5 STH 9T STH 15T...
- Seite 10 Installation and Operating Instructions Electric Space Heater Series STH .. ENGLISH Table of Contents CHAPTER 1. GENERAL INFORMATION ............Page 1 1.0 Important information .
-
Seite 11: Important Information
Installation and Operating Instructions Electric Space Heater Series STH .. Important information CHAPTER 1 In order to ensure complete and effective operation and for your own safety, all of the following instructions should be read carefully and observed. GENERAL INFORMATION This document should be regarded as part of the product and as such should be kept accessible and durable to ensure the safe operation of the fan. -
Seite 12: Warranty Claims - Exclusion Of Liability
Area of application – Normal use: The space heaters STH 3, STH 5, STH 9T and STH 15T are suitable for heating and drying on construc- tion sites, in production sites, storage sites and workshops, churches and meeting rooms. They are suitable for heating normal or slightly dusty, non-aggressive and humid air, at normal temperatures and in moderate climates. -
Seite 13: Design
Type STH 3 is equipped with an approx. 1.5 m long cable and Schuko plug. Type STH 5 is equipped with an approx. 1.5 m long cable and 16 A CEE plug. Type STH 9T is equipped with a CEE coupling (16 A). Type STH 15T is equipped with a... -
Seite 14: Operation And Output Control
Operation and output control CHAPTER 3 The heat output can be switched to two stages for types STH 3, STH 5 and STH 9T, and to three stages for type STH 15T. The switchable heat outputs (kW) are shown in the following overview:... -
Seite 15: Cleaning
Moisture in the radiator Dry unit, see 4.1 Vibrations / abnormal Contamination Clean noises Motor bearing damage Contact Helios customer services Air flow restricted Observe minimum distances, m Do not cover heater unit! Loosened fastenings Re-tighten screws Standstill and disposal The safety instructions specified in chapter 1, section 1.2 must be observed! - Seite 16 HELIOS Ventilatoren GmbH + Co KG · Lupfenstraße 8 · 78056 VS-Schwenningen HELIOS Ventilateurs · Le Carré des Aviateurs · 157 av. Charles Floquet · 93155 Le Blanc Mesnil Cedex CH HELIOS Ventilatoren AG · Tannstraße 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd.
