MVP 288
MERCEDES
A 1.7 D : 1998-->
J668.940
A140
A160
A160CDI
A170 CDI
A190 CDI
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-
lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåtergivna.
B. Montering av värmaren
1. Rengör noga där värmaren ska sitta på motorblocket.
2. Kabeln med intaget dras in i motorrummet till motorvärmaren. Skjut ihop
snabbkopplingen mellan motorvärmare och kabel helt i botten så att
O-ringen tätar ordentligt och inget mellanrum kvarstår. OBS! Anbringa
några droppar olja på O-ringen. Detta underlättar sammankopplingen.
Det är mycket viktigt att kopplingen utföres på detta sätt.

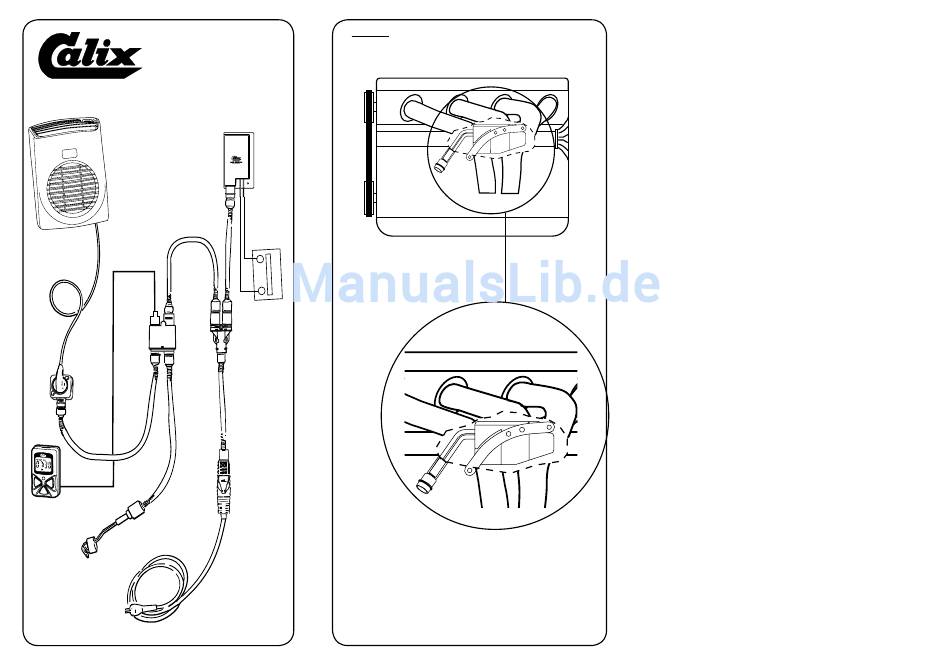

3. Placera värmaren i fördjupningarna på motorblocket (se bild C) och
spänn fast värmaren med medföljande spännjärn.
På vissa motorer måste värmarens kontakt försiktigt böjas uppåt (ca
10mm) så att kabeln går fritt. Enklast med värmaren monterad.
C
Montering av apparatintag
1. Se separat bifogad monteringsinstruktion.
E. Viktigt
1. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärmarens
hölje, karosseriet, och ända fram till det jordade uttaget.
2. Ledningen mellan apparatuttag och stickpropp skall vara oljebeständig
gummislangledning av ej lättare typ än A05RN-F 3x1,5 mm
3x1,5 mm
2
. Stickproppen bör vara av termoplast samt godkänd i sköljtätt
utföranden. Ledningen måste behandlas med försiktighet så att den inte
skadas och speciellt att dörrar, eventuellt motorhuv eller andra skarpa
föremål inte trycker mot ledningen så att isoleringen skadas. Apparats-
laddställ av föreskriven kvalité (A05RN-F 3x1,5 mm
mm
) skall inhandlas tillsammans med motorvärmaren om inte sådan
2
redan finns till bilen.
3. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
4. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm.
(Gäller även turboaggregat.) Använd annars Calix Strålningsskydd.
5. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslangarna
med kopplingsledningarna fixeras med de medföljande klämmorna så
tätt intill snabbkopplingsdonet som möjligt.
06.12.20
2
eller H05RN-F
2
eller H05RN-F 3x1,5
