Calix M5S 508 Einbauhinweise Seite 2

M5S 508
AUDI
A4 2.0 :2001--> ALT
A6 2.0 :2001--> ALT
VOLKSWAGEN
Passat 2.0 :2001--> ALT
= Motortyp
= Moottorityyppi
= Engine model
SVENSKA
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-

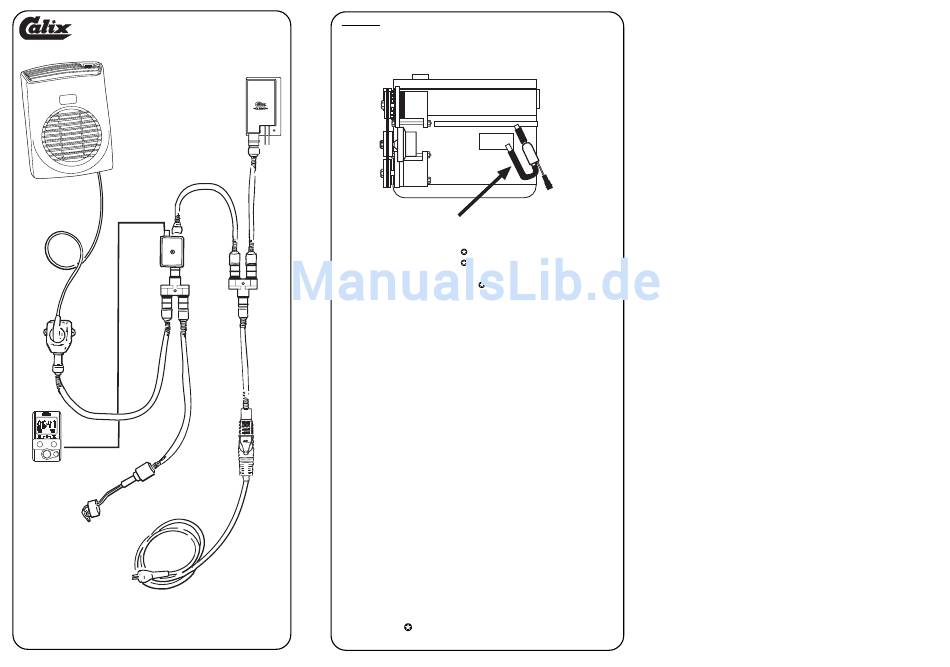

lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåter-givna.
B. Montering av värmaren
1. Tappa ur kylvätskan.
2. Motorvärmaren monteras på slangen mellan oljekylaren och
kylvätskepumpsröret.
3. Demontera slangen från kylvätskepumpsröret. Den medsända (U-
formade) slangen kapas ca 40mm i den raka änden och monteras på
oljekylarens anslutningsstos och montera där efter motorvärmaren på
slangen. Den raka (avkapade) slangen ansluts mellan värmarens övre
anslutning och kylvätskepumpsröret. Se till att slangklämmorna kom-
mer helt innanför upphöjningarna på värmarens anslutningsrör, bild C.
4. Fixera slangarna med buntband så att de inte skaver mot någon övrig
utrustning.
5. Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör
motorn och kontrollera att inget läckage förekommer.
C Montering av apparatintag
Se separat bifogad monteringsinstruktion.
D. Provkörning
1. Kontrollera att det finns tillräckligt med kylvätska.
2. Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom mot-
ståndselementen brinner av omedelbart om det hamnar i luft.
3. Kontrollera tätningar även med varm motor.
4. Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid tillses
att den invändiga jordförbindelsen är genomgående från motorvärma-
rens hölje, karosseriet, och ända fram till det jordade uttaget.
3. Ledningen mellan apparatuttag och stickpropp skall vara oljebeständig
gummislangledning av ej lättare typ än RDO 3x1,5 mm
bör vara av termoplast samt godkänd i sköljtätt utföranden. Ledningen
måste behandlas med försiktighet så att den inte skadas och speciellt att
dörrar, eventuellt motorhuv eller andra skarpa föremål inte trycker mot
ledningen så att isoleringen skadas. Apparatsladdställ av föreskriven
2
kvalité (RDO 3x1,5 mm ) skall inhandlas tillsammans med motorvärma-
ren om inte sådan redan finns till bilen.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som uppvärms
eller är i rörelse. Avståndet till avgassystemet ska vara minst 50 mm.
(Gäller även turboaggregat.) Använd annars Calix Strålningsskydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslanga-
rna med kopplingsledningarna fixeras med de medföljande klämmorna
så tätt intill snabbkopplingsdonet som möjligt.
F. Varning
Avbrott kan ske i värmeelementet om • kylvätskan är smutsig
kylvätskan finns i otillräcklig mängd • det finns luft i systemet
det finns issörja i kylsystemet • kylarcement användes
Garantin är ej i kraft i dessa fall.
06.04.19.
2 . Stickproppen
