RENAULT
Clio 1.4 16V:
K4J
Megane 1.4 16V:
K4J
Megane 1.6 16V:
K4M
Laguna 1.6 16V:
K4M
Laguna ll 1.6 16V:
K4M
OPEL
Agila1.2
Z12XE
= Motortyp
= Moottorityyppi
= Engine model
SVENSKA
M5S 513
A. Läs igenom monteringsanvisningen noggrant och i sin helhet. Kontrol-
lera att samtliga ingående detaljer enligt punkt A finns. Översiktsbilder,
ej detaljåtergivna.

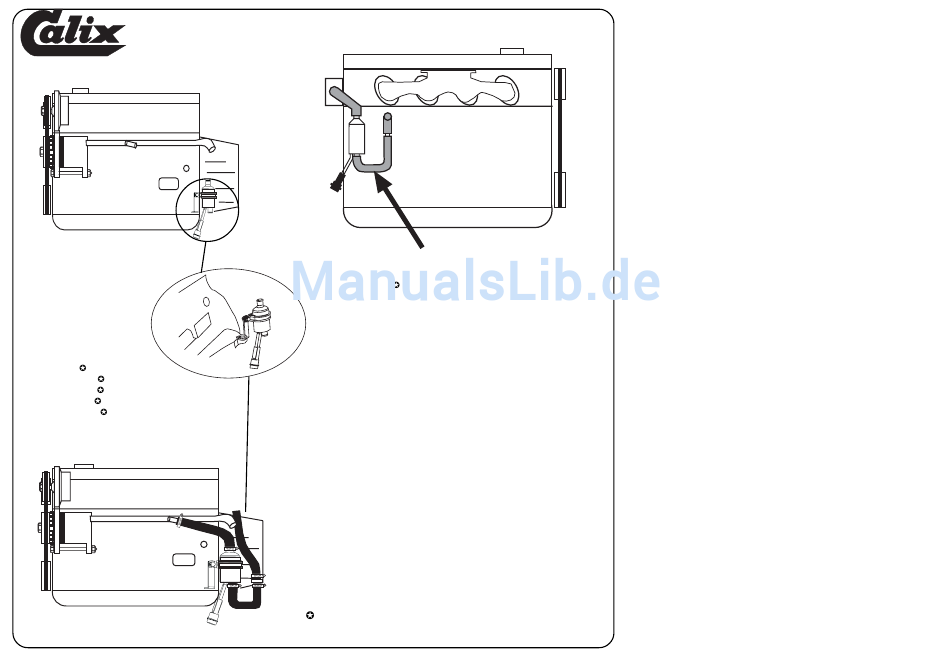

B. Montering av värmaren
1.
Tappa ur kylvätskan.
Renault : Montera motorvärmaren på motorn med medföljande fäste.
2.
Opel Agila: Värmaren monteras på slangen mellan kupevärmeväxlaren och
topplocket.
Renault : Lossa slangen från vattenröret på motorn. Montera medsänd slang
3.
mellan värmarens övre anslutning och vattenröret.
Opel Agila : Lossa slangen från topplocket. Montera medsänd slang mellan
värmarens övre anslutning och topplocket.
Renault och Opel Agila: Montera den U-formade slangen på motorvärmarens
4.
nedre anslutning.
Renault: Lossa slangklämman i skarven på returslangen från värmepaketet,
5.
vrid slangen ca 1/4 varv moturs. Renault och Opel Agila: Kapa slangen i rätt
längd och skarva ihop den med den U-formade slangen på motorvärmarens
nedre anslutning.
Renault: Fäst slangen från värmepaketet i kabelstegen på motorn så den inte
6.
kan ta i kopplingshävarmen.
7.
Fyll på kylvätska och lufta ur kylsystemet. Se instruktionsboken. Kör motorn
och kontrollera att inget läckage förekommer.
Montering av apparatintag
C
Se separat bifogad monteringsinstruktion.
D. Provkörning
1.
Kontrollera att det finns tillräckligt med kylvätska.
2.
Försäkra Dig om att all luft avlägsnats från kylsystemet eftersom motstånds-
elementen brinner av omedelbart om det hamnar i luft.
3.
Kontrollera tätningar även med varm motor.
4.
Kontrollera värmaren genom att koppla den till ett jordat uttag. Ett svagt
sjudande hörs när vattnet kokar på värmeelementets yta.
E. Viktigt
1. Använd alltid frostskyddsvätska i kylsystemet.
2. Motorvärmaren får endast anslutas till jordat uttag. Det måste alltid
tillses att den invändiga jordförbindelsen är genomgående från
motorvärmarens hölje, karosseriet, och ända fram till det jordade
uttaget.
3. Använd endast Calix MS kabel för anslutning till elnätet.
4. Undersök sladden regelbundet med avseende på skador eller åldring.
Skadad sladd måste omedelbart bytas.
5. Inga delar av installationen får beröra sådana motordelar som upp-
värms eller är i rörelse. Avståndet till avgassystemet ska vara minst 50
mm. (Gäller även turboaggregat.) Använd annars Calix Strålnings-
skydd.
6. Då skarvning sker med hjälp av snabbkopplingsdon skall metallslanga-
rna med kopplingsledningarna fixeras med de medföljande klämmorna
så tätt intill snabbkopplingsdonet som möjligt.
F. Varning
Avbrott kan ske i värmeelementet om
•
värmaren ansluts till intermittent (pulserande) spänning
•
kylvätskan är smutsig
•
kylvätskan finns i otillräcklig mängd
•
det finns luft i systemet
•
det finns issörja i kylsystemet
•
kylarcement användes.
Garantin är ej i kraft i dessa fall.
07.04.24.
