Bedienungsanleitung
®
Busch-Welcome
Pos: 22.1 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Anschluss der Module @ 36\mod_1370864060287_1.docx @ 296627 @ 222111 @ 1
6.1
Anschluss der Module
Pos: 22.2 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Türkommunikation/Busch-Welcome/Anschluss der Module/Verbindung der Module - Einleitungstext - 83111 @ 37\mod_1371192784611_1.docx @ 297108 @ 1111 @ 4
Bei reinen Audioanlagen mit bis zu 8 Klingeltastern wird nur das Einbau-Audiomodul benötigt.
Bei Anlagen mit mehr als 8 Parteien, ist der Anschluss von einer oder mehreren Tastenerweiterungen 83111
notwendig.
Über die Tastenerweiterungen können Busch-Welcome
Pos: 22.3 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Türkommunikation/Busch-Welcome/Anschluss der Module/Anschluss und Verbindung der Module @ 36\mod_1370859822322_1.docx @ 296582 @ 11 @ 4

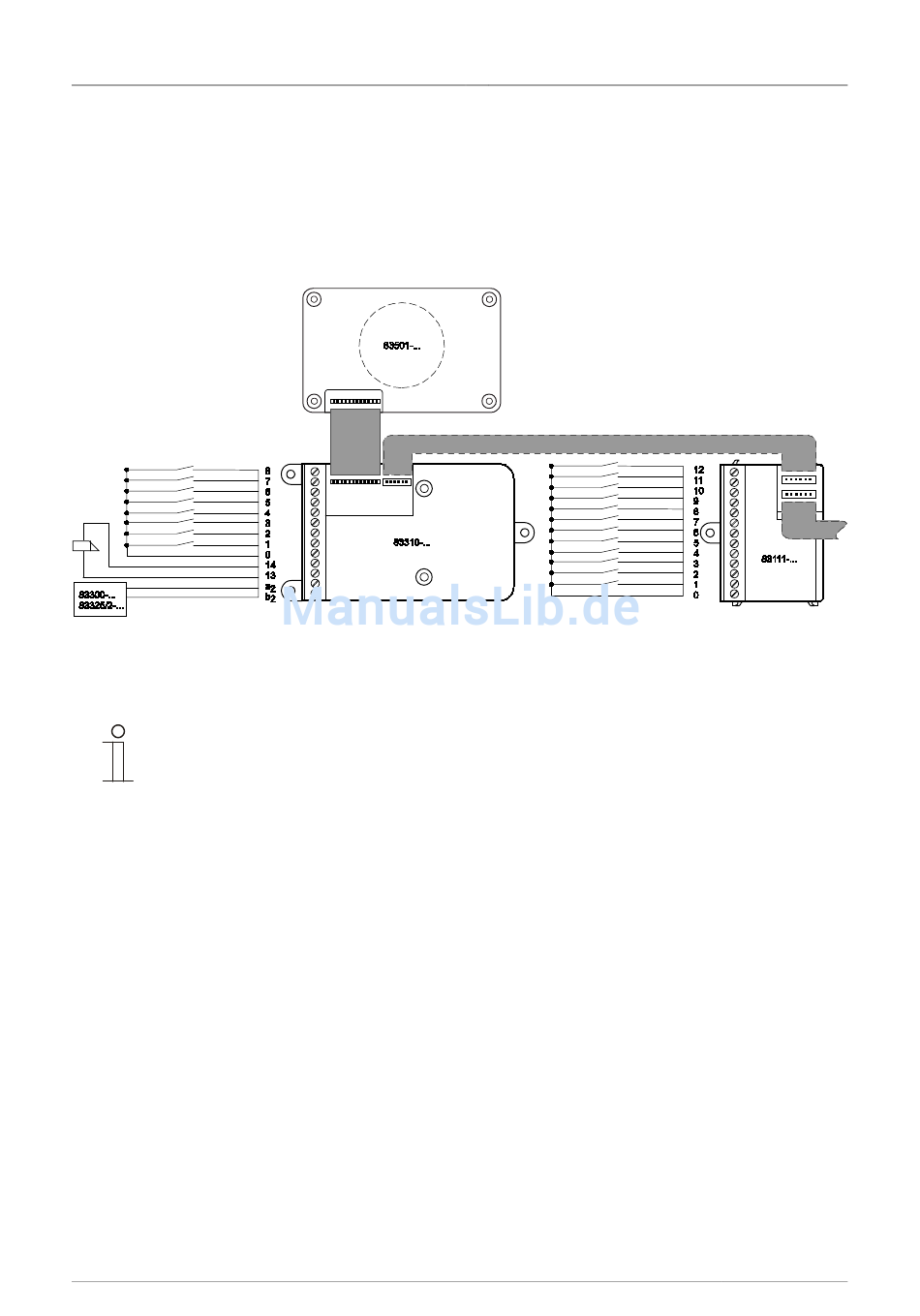

Abb. 2:
Verbindung der Module untereinander
Die Verbindung der Module erfolgt mit vorkonfektionierten Flachbandkabeln. Die Flachbandkabel sind im
Lieferumfang des Kameramoduls 83501 bzw. der Tastenerweiterung 83111 enthalten.
Hinweis
Die „0"-Klemmen der Tasteneingänge des Einbau-Audiomoduls 83110 und der Einbau-
Tastenerweiterung(en) 83111 dürfen nicht miteinander verbunden werden.
An einem Einbau-Audiomodul können maximal 8 Tastenerweiterungen angeschlossen werden. Von
den dadurch zur Verfügung stehenden 104 Tasteneingängen werden nur die ersten 99
Tasteneingänge Adressiert. Die letzten 5 Tasteneingänge werden ignoriert und können nicht
verwendet werden.
Pos: 23 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
Bedienungsanleitung | 1373-1-8144
®
Anlagen mit bis zu 99 Klingeltasten aufgebaut werden.
Bedienung
— 6 —
