Wechseln des Türanschlages
Wenn Sie den Trockner auf einer Waschma-
schine installieren möchten, können Sie den
Türanschlag umhängen, um den Türgriff
in eine niedrigere Position zu bringen.
1. Netzstecker ziehen.
2. Tür öffnen.

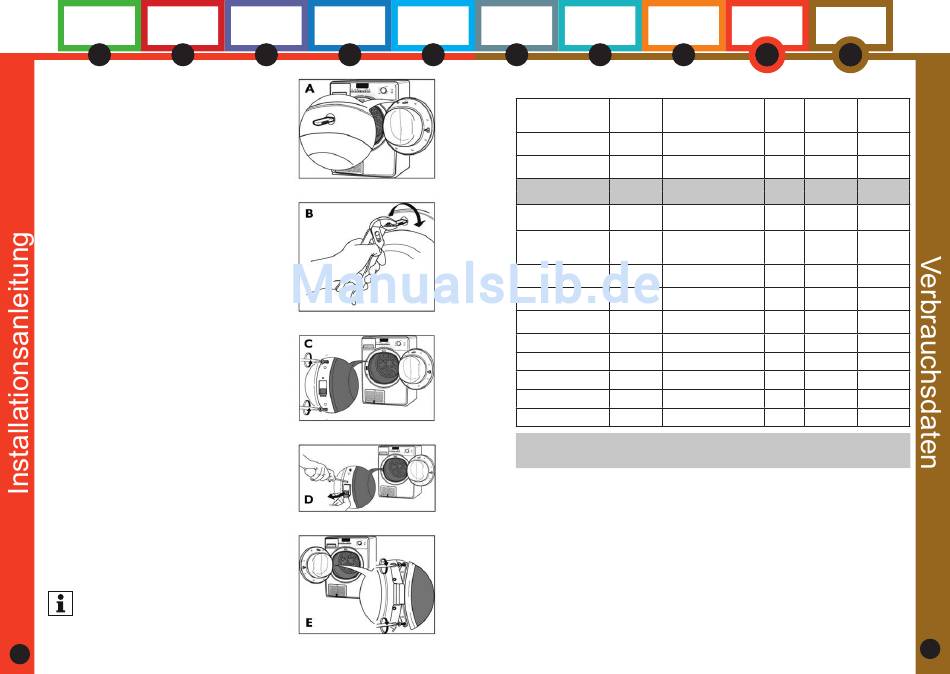

3. Mit einer Zange den Kontaktstift (Bilder A
und B) im oberen Teil der Tür um 90°
drehen und herausziehen.
4. Ausbau der Türverriegelung (Bild C):
Die beiden Schrauben oberhalb und unter-
halb der Türverriegelung herausdrehen.
5. Mit einem kleinen Schraubenzieher auf
den Knopf über der Türverriegelung
drücken, die Verriegelung etwas nach
oben bewegen und die Türverriegelung mit
dem Finger nach vorn ziehen (Bild D).
6. Die Tür umdrehen:
Die beiden Schrauben der Türbefestigung
lösen (Bild E). Die Tür auf der gewünschten
Seite mit den 2 Schrauben wieder befesti-
gen. Die Tür horizontal festschrauben, um
die Türdichtung nicht zu quetschen.
7. Wiedereinbau der Türverriegelung:
Die Türverriegelung auf der entgegen-
gesetzten Seite der Türbefestigung
anbringen. Vollständig in das Loch drücken
und dann etwas nach unten
schieben, bis der kleine Knopf der Tür-
verriegelung einrastet.
8. Die beiden Schrauben oberhalb und unter-
halb der Türverriegelung festschrauben.
9. Den Kontaktstift auf der oberen Innenseite
einsetzen und wieder um 90° drehen.
Benutzen Sie einen Schraubenzieher
des Typs „Torx T20".
32
Gerätebe-
Trocknung
Trocknungs-
schreibung
vorbereiten
vorgang
10
12
Wartung &
Fehlersuche
Pflege
& Service
20
22
24
Verbrauchsdaten
Baumwolle
extratrocken
Baumwolle schrank-
trocken plus
Baumwolle
schrank trocken
*
Baumwolle
schrank trocken
Baumwolle
bügel trocken
Pflegeleicht
extra trocken
Pflegeleicht schrank-
trocken
Pflegeleicht
bügel trocken
Mix
Seide
WollePro
XXL
Supersanft
* Prüfprogramm gemäß Verordnung 392/2012/EU für das Energieetikett
gemessen nach EN 61121.
** Leistungsaufnahme und Zeitangaben in der Tabelle können je nach
Raumtemperatur, Beladungsmenge, Restfeuchte der Textilien nach dem
Schleudern, Spannungsschwankungen, sowie den optional verwendeten
Funktionen variieren.
Alle nicht gekennzeichneten Werte wurden in Anlehnung an die
Norm EN 61121 ermittelt.
Nur für Prüfinstitute zur Leistungsprüfung nach EN 61121:
Vor Beginn der Prüfung gemäß EN 61121 ist ein Trocknungsvorgang mit
3 kg Baumwollwäsche (gemäß EN 61121) mit 70% Anfangsfeuchte in dem
Programm Baumwolle schranktrocken ohne Zusatzfunktionen durchzuführen.
Den Wärmetauscherfilter nach jedem Trocknungsvorgang reinigen.
Zusatzinfor-
Installations-
mationen
anleitung
28
30
Beladungs-
Endschleuderstufe in
Rest-
menge
der Waschmaschine
feuchte
[kg]
[U/min]
[%]
8
1000
60
8
1000
60
8
1000
60
4
1000
60
8
800
70
8
1400
50
8
800
70
8
1000
60
8
1400
50
4
1000
50
4
1000
50
4
1000
50
2
1000
55
2,5
1000
50
1,0
1000
50
3,0
1000
50
2,5
1000
50
Verbrauchs-
Verbrauchs-
daten
daten
33
Energie-
Laufzeit ca.
verbrauch
[h:min]**
[kWh]**
2,54
3:45
2,31
3:25
1,92
2:45
0,98
1:25
2,27
3:00
1,7
2:15
2,08
2:30
1,70
2:20
1,55
2:05
0,91
1:30
0,75
1:05
0,61
1:00
0,69
1:10
0,74
1:15
0,48
0:45
1,72
3:00
0,63
1:10
