Chère cliente, cher client,
Nous vous remercions d'avoir choisi ce détecteur de mouvement
qui vous permet d'allumer automatiquement vos lampes en
couvrant un angle de 360°.
Afin d'utiliser au mieux votre nouveau produit, veuillez lire
attentivement ce mode d'emploi et respecter les consignes et
astuces suivantes.
Contenu
Détecteur de mouvement
Matériel de montage
Mode d'emploi
Caractéristiques techniques
connexion à l'alimentation
Alimentation
230 V de l'ampoule
Consommation
max. 0,5 W
Seuil lumineux pour le
10 lux
déclenchement
5 sec – 6 min.
Intervalle de commutation
Portée de détection
max. 6 m (à 24 °C)
360° (horizontal)
Couverture de détection
120° (vertical)
0,6 – 1,5 m/s
Vitesse de détection
Hauteur de montage
2 - 4 m
Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat
Service commercial : 0033 (0) 3 88 58 02 02

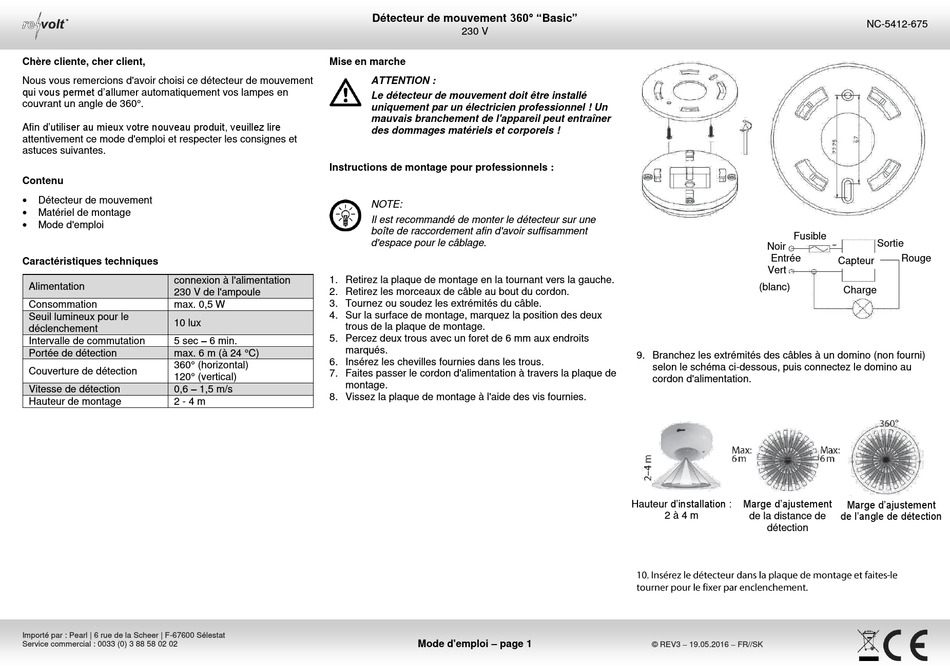

Détecteur de mouvement 360° "Basic"
230 V
Mise en marche
ATTENTION :
Le détecteur de mouvement doit être installé
uniquement par un électricien professionnel ! Un
mauvais branchement de l'appareil peut entraîner
des dommages matériels et corporels !
Instructions de montage pour professionnels :
NOTE:
Il est recommandé de monter le détecteur sur une
boîte de raccordement afin d'avoir suffisamment
d'espace pour le câblage.
1. Retirez la plaque de montage en la tournant vers la gauche.
2. Retirez les morceaux de câble au bout du cordon.
3. Tournez ou soudez les extrémités du câble.
4. Sur la surface de montage, marquez la position des deux
trous de la plaque de montage.
5. Percez deux trous avec un foret de 6 mm aux endroits
marqués.
6. Insérez les chevilles fournies dans les trous.
7. Faites passer le cordon d'alimentation à travers la plaque de
montage.
8. Vissez la plaque de montage à l'aide des vis fournies.
Mode d'emploi – page 1
Fusible
Noir
Entrée
Vert
(blanc)
9. Branchez les extrémités des câbles à un domino (non fourni)
selon le schéma ci-dessous, puis connectez le domino au
cordon d'alimentation.
Hauteur d'installation :
Marge d'ajustement
2 à 4 m
de la distance de
détection
© REV3 – 19.05.2016 – FR//SK
NC-5412-675
Sortie
Rouge
Capteur
Charge
Marge d'ajustement
de l'angle de détection
