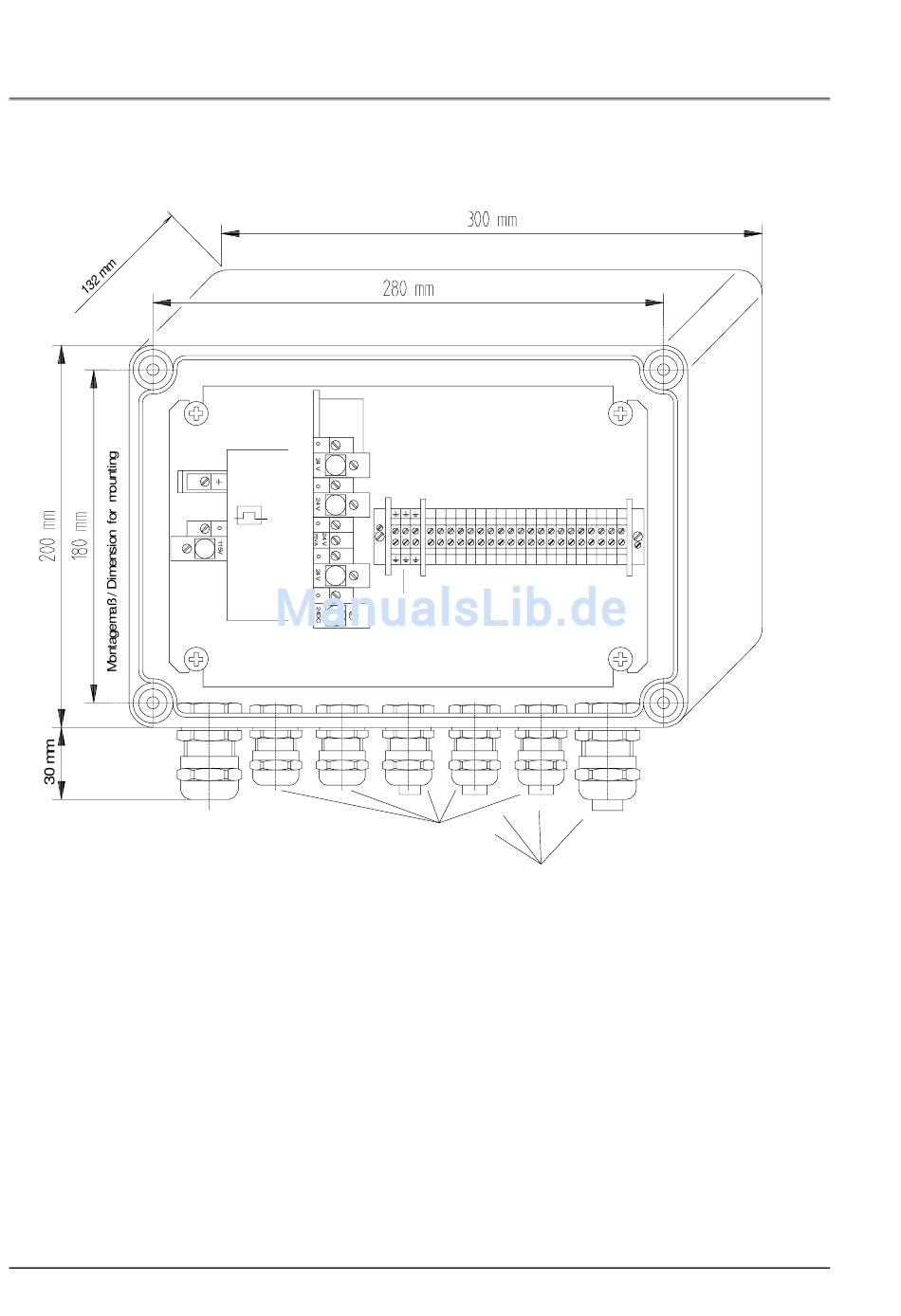

Zeichnung / Diagram - Thies Compact Bedienungsanleitung

4 Zeichnung / Diagram

M20 x 1,5
ø 10 - 14 mm
Ohne Deckel gezeichnet
Draw without Cover
Montagemaß / Dimension for mounting
BV 10356
Montageplatte / Mounting plate
2
3
135 °
1
4
5
gelb - grün
Trafo
6
yellow - green
Schirm / Shield
4 - 6
Klemmleiste / Clamp connector
21 22
23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
M16 x 1,5
ø 5 - 10 mm
4 x Dichtverschluß / Seal
39 40
19 20
Verschraubungen 2- Reihig
Screwing double - row
M20 x 1,5
ø 10 - 14 mm
021529/02/07
