IKA A 11 basic Betriebsanleitung Seite 4

On/Off
®
IKA
14
13
20
19
11
4
A11 basic
22
9
8
24

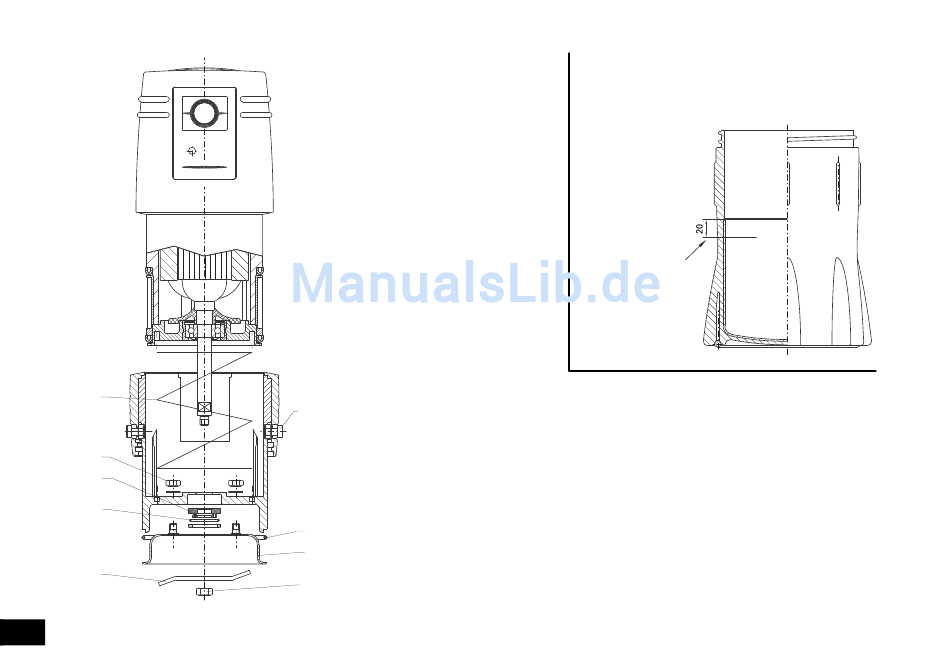

Fig. 4
Pos. Bezeichung Item
8
8 Schutzring
9 O-Ring 9
11 Schläger 11
13 Sechskantmutter 13
14 Druckfeder 14
19 O-Ring 19
20 Dichtung 20
22 Führungsschraube 22
24 Sechskantmutter 24
Maximale Füllhöhe
Maximum filling height
Designation Pos. Désignation
Guard ring 8 Anneau de garde
O-Ring 9 Joint torique
Beater 11 Battoir
Hexagonal nut 13 Ecrou hexagonal
Pressure spring 14 Ressort de compression
O-Ring 19 Joint torique
Seal 20 Joint
Guide screw 22 Vis de guidage
Hexagonal nut 24 Ecrou hexagonal
Fig. 5
012009
