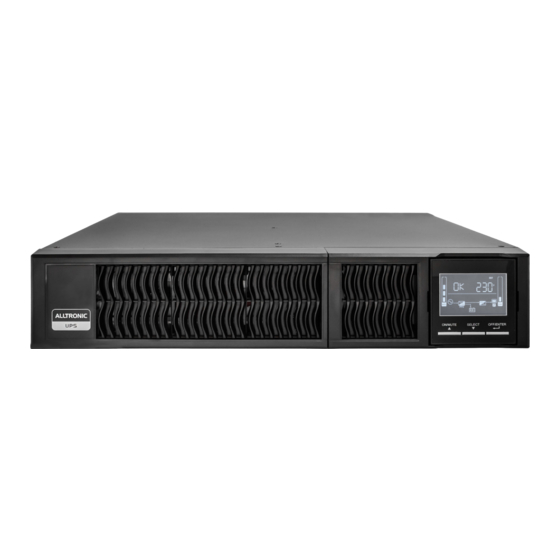

- Seite 1 Benutzerhandbuch One V9 PF1.0 1K/1.5K/2K/3K Online-USV für Rack/Tower-Systeme Version: 1.2...
- Seite 2 ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
-
Seite 3: Inhaltsverzeichnis
3-6. Betriebsmodus ....................24 3-7. Fehlerreferenz-Code ..................25 3-8. Warnanzeige ....................25 4. Fehlerbehebung ....................26 5. Lagerung und Wartung ..................27 6. Technische Daten ....................29 7. Serviceinformationen ..................31 ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 4: Wichtige Sicherheitshinweise
Temperaturbereich - Die Einheiten eignen sich für die Verwendung bei einer maximalen Umgebungstemperatur von 40 °C (104 °F). Bei steckbaren Geräten sollte der Ausgang in der Nähe der Ausrüstung befindlich und leicht zugänglich sein. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 5: Betrieb
Entfernen Sie die Batterieerdungen während der Installation und Wartung, um die Wahrscheinlichkeit eines elektrischen Schlags zu reduzieren. Entfernen Sie die Verbindung zur Masse, wenn irgendein Batterieteil geerdet werden muss. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... - Seite 6 Störungen von Funkverbindungen verursachen, wenn sie nicht gemäß der Bedienungsanleitung installiert und verwendet wird. WARNUNG: Änderungen oder Umbauten, die nicht ausdrücklich vom Hersteller genehmigt wurden, führen zum Verlust der Garantieansprüche. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
-
Seite 7: Installation Und Einrichtung
Anschluss an unkritische Lasten. 2. Ausgangssteckerbuchsen: Anschluss an kritische Lasten. 3. Wechselstromeingang 4. Überspannungsschutz für Netzwerk/Fax/Modem 5. USB-Kommunikationsanschluss 6. RS-232-Kommunikationsanschluss 7. Intelligenter SNMP-Steckplatz 8. EPO: Notabschaltung 9. Externer Batterieanschluss ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 8: Funktionsweise
Sie die Einheit. Batteriekabel wieder an. Diese USV kann entweder als Aufstellgerät oder in einem 19-Zoll-Gehäuse verwendet werden. Wählen Sie die passende Installation aus, um diese USV zu positionieren. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 9: Rack Installation
Wenn das System in großen Höhen verwendet wird, müssen Sie die angeschlossene Last reduzieren. In nachfolgender Tabelle ist aufgeführt, wie die Höhe die Leistung bei angeschlossenen Lasten im normalen USV-Betrieb reduziert: ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... - Seite 10 Backup-Zeit und anhand der USV-Spezifikationen. Für eine längere Batterielebensdauer empfehlen wir die Verwendung in einem Temperaturbereich von 15 °C bis 25 °C. Schritt 1: Externer Batterieanschluss Befolgen Sie zum Anschließen externer Batterien die Anweisungen der beiliegenden Sicherheitshinweise. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
-
Seite 11: Schritt 5: Netzwerkverbindung Überspannungsschutz Für Netzwerk/Fax/Telefon
Stecken Sie ein einzelnes Modem-/Telefon-/Faxkabel in den überspannungsgeschützten „IN“-Anschluss an der Rückseite der USV-Einheit an. Stellen Sie die Verbindung vom „OUT“-Anschluss zur Ausrüstung mit einem weiteren Modem-/Fax-/Telefonkabel her. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 12: Schritt 6: Notabschaltungs-Funktion Deaktivieren Und Aktivieren
Schritte, um die Überwachungssoftware zu installieren. 1. Legen Sie die beigelegte Installations-CD in das CD-ROM-Laufwerk (die neueste Software können Sie unter www.alltronic-net.de herunterladen) und befolgen Sie die Bildschirmanweisungen, um mit der Softwareinstallation fortzufahren. Wenn 1 Minute nach Einlegen der CD kein Fenster angezeigt wird, führen Sie die Datei setup.exe aus, um die Softwareinstallation zu starten. -
Seite 13: Montage Des Batteriesatzes (Option Für Rt-Modelle)
2-6. Montage des Batteriesatzes (Option für RT-Modelle) HINWEIS: Montieren Sie den Batteriesatz zuerst, bevor Sie ihn in das Innere der USV einbauen. Wählen Sie nachfolgend die richtige Vorgehensweise für die Montage des Batteriesatzes aus. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... - Seite 14 Anschließend wird auch der Batteriesatz montiert. Batteriesatz für 3 Batterien (3 BP-CH) Schritt 1 Schritt 2 Klebeband Klebeband Entfernen Sie die Klebebänder. Schließen Sie alle Batterieklemmen gemäß der Abbildung an. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
- Seite 15 Setzen Sie die zu montierenden Akkusätze Decken Sie die andere Seite der Kunststoffschale auf eine Seite der Kunststoffschalen. gemäß der Abbildung ab. Anschließend wird auch der Batteriesatz montiert. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
- Seite 16 Setzen Sie die zu montierenden Akkusätze Decken Sie die andere Seite der Kunststoffschale auf eine Seite der Kunststoffschalen. gemäß der Abbildung ab. Anschließend wird auch der Batteriesatz montiert. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
-
Seite 17: Betrieb
Arbeiten im Einstellungsmodus gleichzeitig für 0,2 Sekunden, um zum oberen Menü zurückzukehren. Wenn Sie sich bereits im oberen Menü befinden, drücken Sie diese beiden Tasten gleichzeitig, um den Einstellungsmodus zu verlassen. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 18: Lcd-Bedienfeld
Zeigt an, dass die Batterie arbeitet. Zeigt den Ladezustand an. Zeigt an, dass der Bypassschaltkreis arbeitet. Zeigt an, dass der Stromsparmodus aktiviert ist. Zeigt an, dass der Gleichrichter-Schaltkreis arbeitet. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 19: Akustischer Alarm
3-4. LCD Anzeigen Abkürzung Display-Inhalt Bedeutung Aktivieren Deaktivieren Verlassen Hoher Verlust Niedriger Verlust Aktiv geöffnet Aktiv geschlossen Geschätzte Autonomiezeit Laufende Autonomiezeit Herunterfahren Niedriger Batteriestand Überlast Überstrom Eingang Batterie nicht angeschlossen ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 20: Usv-Einstellung
110: Ausgangsspannung von 110 VAC 115: Ausgangsspannung von 115 VAC 120: Ausgangsspannung von 120 VAC (Voreinstellung) 127: Ausgangsspannung von 127 VAC 02: Frequenzumrichter aktivieren/deaktivieren Parameter 1 Parameter 2 Schnittstelle Einstellung ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... - Seite 21 Einstellungsbereich in Parameter 3 innerhalb von -7V bis -24V der Nennspannung. (Voreinstellung: -12V) Bei den VAC-Modellen 100/110/115/120/127 liegt die Einstellungsspannung in Parameter 3 innerhalb von -3V bis -12V ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
- Seite 22 Frequenzbegrenzungspunkts von 61 Hz bis 65 Hz (Voreinstellung: 63,0Hz) LLS: Unterer Bypassfrequenzpunkt Bei Modellen mit einer Ausgangsfrequenz von 50 Hz: 45-49 Hz: Einstellung des unteren Frequenzbegrenzungspunkts von 45 Hz bis 49 Hz ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
- Seite 23 Geben Sie die Gesamtkapazität der Batterie der USV an. 7-999: Einstellung der Gesamtbatteriekapazität von 7-999 in AH. Stellen Sie die richtige Gesamtkapazität der Batterie ein, wenn eine externe Batteriebank angeschlossen ist. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
- Seite 24 AO: Aktiv geöffnet (Voreinstellung). Wenn AO als Notabschaltungs-Logik ausgewählt wird, wird die Notabschaltungs-Funktion mit Pin 1 und Pin 2 im geöffneten Zustand aktiviert. AC: Aktiv geschlossen (siehe nächste Seite) ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
- Seite 25 Bei den Modellen für 200/208/220/230/240 VAC: 110/120/130/140/150/160: Einstellung der niedrigsten Eingangsspannung in Parameter 2. (Voreinstellung: 110 VAC) Bei den Modellen für 100/110/115/120/127 VAC: 55/60/65/70/75/80: Einstellung der niedrigsten Eingangsspannung in Parameter 2. (Voreinstellung: 55VAC) ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
- Seite 26 20: Einstellung beenden Parameter 1 Parameter 2 Schnittstelle Einstellung Beenden Sie den Einstellungsmodus. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
-
Seite 27: Betriebsmodus
Die USV ist ausgeschaltet und es gibt keine Ausgangsstromversorgung, aber die Batterien können noch geladen werden. Fehlermodus Wenn ein Fehler aufgetreten ist, werden das FEHLER-Symbol und der Fehlercode angezeigt. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 28: Fehlerreferenz-Code
Ertönt alle 2 Sekunden Batterieaustausch Ertönt alle 2 Sekunden EEPROM-Fehler Ertönt alle 2 Sekunden HINWEIS: Die Funktion „Verkabelungsfehler“ kann über die Software aktiviert/deaktiviert werden. Einzelheiten hierzu finden Sie im Softwarehandbuch. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 29: Fehlerbehebung
Entfernen Sie die zu hohen einer Überlast am Lasten vom USV-Ausgang und und das Symbol blinkt am LCD. USV-Ausgang automatisch ab. starten Sie sie erneut. Der Alarm ertönt kontinuierlich. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... -
Seite 30: Mögliche Ursache
Batterien ausgetauscht werden. Wenden Sie sich in diesem Fall an Ihren Händler. Stellen Sie sicher, dass Sie die verbrauchte Batterie einer Recyclingeinrichtung zuführen oder schicken Sie sie im Verpackungsmaterial für Austauschbatterien an Ihren Händler. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... - Seite 31 Ort. Laden Sie die Batterie während der Lagerung erneut gemäß folgender Tabelle: Lagertemperatur Wiederaufladefrequenz Ladedauer -25 °C - 40 °C Alle 3 Monate 1-2 Stunden 40°C - 45°C Alle 2 Monate 1-2 Stunden ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
-
Seite 32: Technische Daten
80 % der Nennkapazität im Frequenzumrichtermodus und wenn die Ausgangsspannung auf 100 VAC, 200 VAC oder 208 VAC eingestellt wird. Bei den Systemen für 100/110/115/120/127 VAC sind die Ausgangsleistungen aufgrund der verschiedenen Eingangsspannungen unterschiedlich. Einzelheiten hierzu finden Sie im entsprechenden Datenblatt. ** Produktspezifikationen können ohne vorherige Ankündigung geändert werden. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28... - Seite 33 80 % der Nennkapazität wenn die Ausgangsspannung auf 100 VAC, 200 VAC oder 208 VAC eingestellt wird. Bei den Systemen für 100/110/115/120/127 VAC sind die Ausgangsleistungen aufgrund der verschiedenen Eingangsspannungen unterschiedlich. Einzelheiten hierzu finden Sie im entsprechenden Datenblatt. ** Produktspezifikationen können ohne vorherige Ankündigung geändert werden. ALLTRONIC GmbH, Raiffeisenstraße 11, 89438 Holzheim Service-Hotline +49 9075 95 88 3-28...
-
Seite 34: Serviceinformationen
7. Serviceinformationen Serviceleistungen erhalten Sie bei Ihrem Händler oder direkt bei ALLTRONIC. So erreichen Sie ALLTRONIC: Hauptsitz in Deutschland ALLTRONIC GmbH Raiffeisenstr. 11 D-89438 Holzheim | Deutschland Telefon: +49 9075 – 95 88 3-28 E-Mail: service@alltronic-net.de Kundenzentrum: https://portal.alltronic-net.de/portal Helpdesk: https://portal.alltronic-net.de/helpdesk/ FAQ und Wiki: https://portal.alltronic-net.de/helpdesk/FAQList.aspx...
