Rittal DK 7320.930 Betriebsanleitung

Zeichnungsnummer A 30761 00 IT 7 4
Access Türblende FR
Hinweis:
Diese Betriebsanleitung enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen und kann auch nicht
jeden denkbaren Fall der Aufstellung, des Betriebes oder der Instandhaltung berücksichtigen. Technische Änderungen jederzeit
vorbehalten. In Zweifelsfällen gilt der deutsche Text.
Sensoreinheit:
Access Unit 7320.220
Beschreibung
:
Die Lesegeräte können an die Access Unit 7320.220 (max. 2 St.) angeschlossen werden. Der Leser übernimmt die Funktion
einer personifizierten Türfreigabe. Zu jedem Leser muss ein Verriegelungssystem (z.B. el. Griff) und ein Zugangs-Sensor an der
entsprechenden Tür befestigt werden. Zur Montage an den Rittal Türsystemen können Designadapter verwendet werden.
In den Leser kann ein 4stelliger Code eingegeben werden, der dann mit der "Entertaste" bestätigt werden muss. Folgende freie
Codes stehen vom CMC-TC-System zur Verfügung: 1001,1002 und 1003. Diese Codes sind in der Grundeinstellung im CMC-
TC-System freigegeben, können aber auch individuell gesperrt werden. Wird ein freigegebener Code eingegeben, wird das
Türsystem zur Öffnung freigegeben. Wird ein unberechtigter Code eingegeben bleibt das Türsystem geschlossen. In beiden
Fällen wird der Code dem CMC-TC-System mitgeteilt. Das Lesegerät wird automatisch vom CMC-TC-System erkannt und
eingerichtet. Für das Betreiben des Lesers sind folgende Komponenten notwendig:
- Processing Unit (7320.100) mit Netzteil (z.B. 7320.425), länderspezifisches Anschlusskabel, Programmierkabel.
- Sensoreinheit (7320.220), Verbindungsleitung (RJ45, Cat5).
- Zugangs-Sensor (7320.530) und Verriegelungssystem / el. Griffsystem
Einsatzbedingungen:
- Das Lesergerät ist ausschließlich für das Rittal CMC-TC-System zu verwenden.
- Es gilt die Bedienungsanleitung / Sicherheitshinweise der Processing Unit bzw. der oben aufgeführten Sensoreinheit.
- Die max. Leitungslänge zwischen Sensoreinheit und Leser beträgt 3+2m. Zum Anschluss ist die integrierte
Verbindungsleitung, Verlängerungskabel und Kupplung zu verlegen. Für Sonder-Applikationen können auch, nach Rücksprache
mit unserer Zentrale, die Kabel verlängert werden.
- Die Leitungen sind unbedingt getrennt von netzspannungsführenden Leitungen zu verlegen.
- Die Lesegeräte sind ausschließlich im Bereich der angegebenen Umgebungsbedingungen einzusetzen.
- Es sind keine Teile im Gehäuse enthalten, die gewartet werden müssen. Die drei DIL-Schalter auf der Leiterplatte müssen
immer auf der Grundeinstellung „on" bleiben und dürfen nicht verstellt werden.
- Vor dem Anschluss ist sicherzustellen, dass der Leser für das Gerät / Steckplatz geeignet ist.
- Sicherheitseinrichtungen dürfen nicht außer Kraft gesetzt werden.
- Direkter Kontakt des Lesers mit Wasser (z.B. durch Betauung), Ölschmutz oder aggressiven Stoffen ist untersagt.
- Der Betrieb in Umgebungen mit entzündlichen Gasen oder Dämpfen ist untersagt. Der Schutz vor Wasser, Stäuben ist durch
den Einbau in entsprechend geschützten Bereichen sicherzustellen.
- Das CMC-TC-System muss spannungsfrei sein, wenn der Leser mit der Sensoreinheit verbunden wird.
- Der Leser muss ordnungsgemäß entsprechend der gesonderten Montageanleitung montiert werden.
Technische Daten
:
Spannung 24 V DC
Stromaufnahme 20mA
Anschlusskabel: Länge 3m, RJ45 Stecker
Verlängerungskabel: Länge 2m, RJ45/RJ45 Stecker
Kupplung zur Verlängerung: RJ45/RJ45 Buchse
(i)
mit Zahlencodeschloss

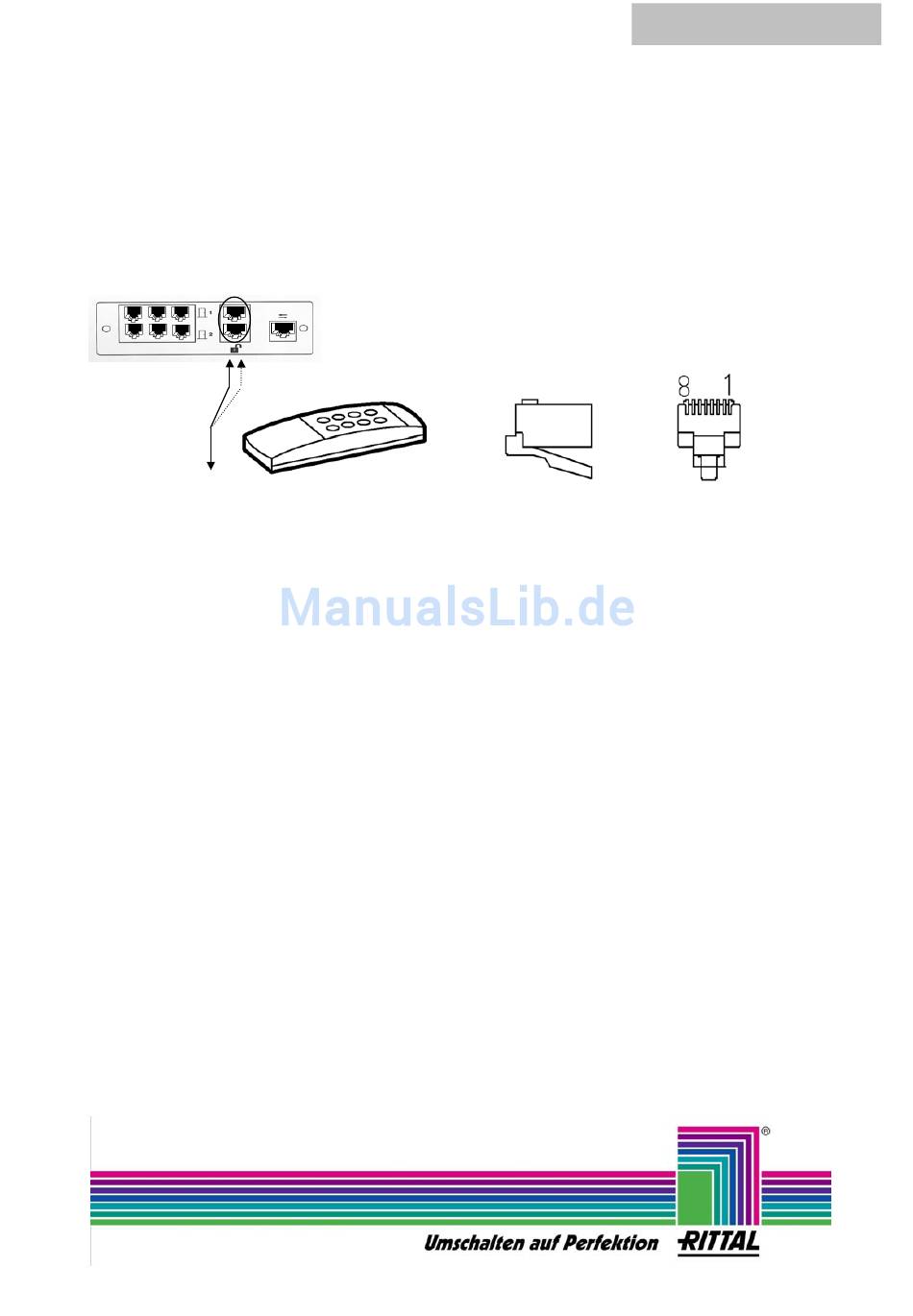

Pinbelegung Anschlusskabel RJ45-Stecker Griff:
Pin1: frei
Pin2: frei
Pin3: frei
Pin4: frei
Pin5: Gnd
Pin6: +24V
Pin7: SDA
Pin8: SCL
Folien Codetastatur mit 12 Tasten
2
Schnittstelle: I C-Bus
Eingabewartezeit: 60 sec.
Tasten Wartezeit: 5 sec.
Temperatureinsatzbereich: +5°C bis +45°C
Schutzart: IP20
DK 7320.930
Leser
Leser
Leser
Leser
