4/ Instalación Del Sistema De Enfriamiento - Swiftech H2O-220 Compact Montageanleitung

Para las cajas que utilizan ventiladores de 92, 80 o incluso 60mm, el soporte puede ser ajustado

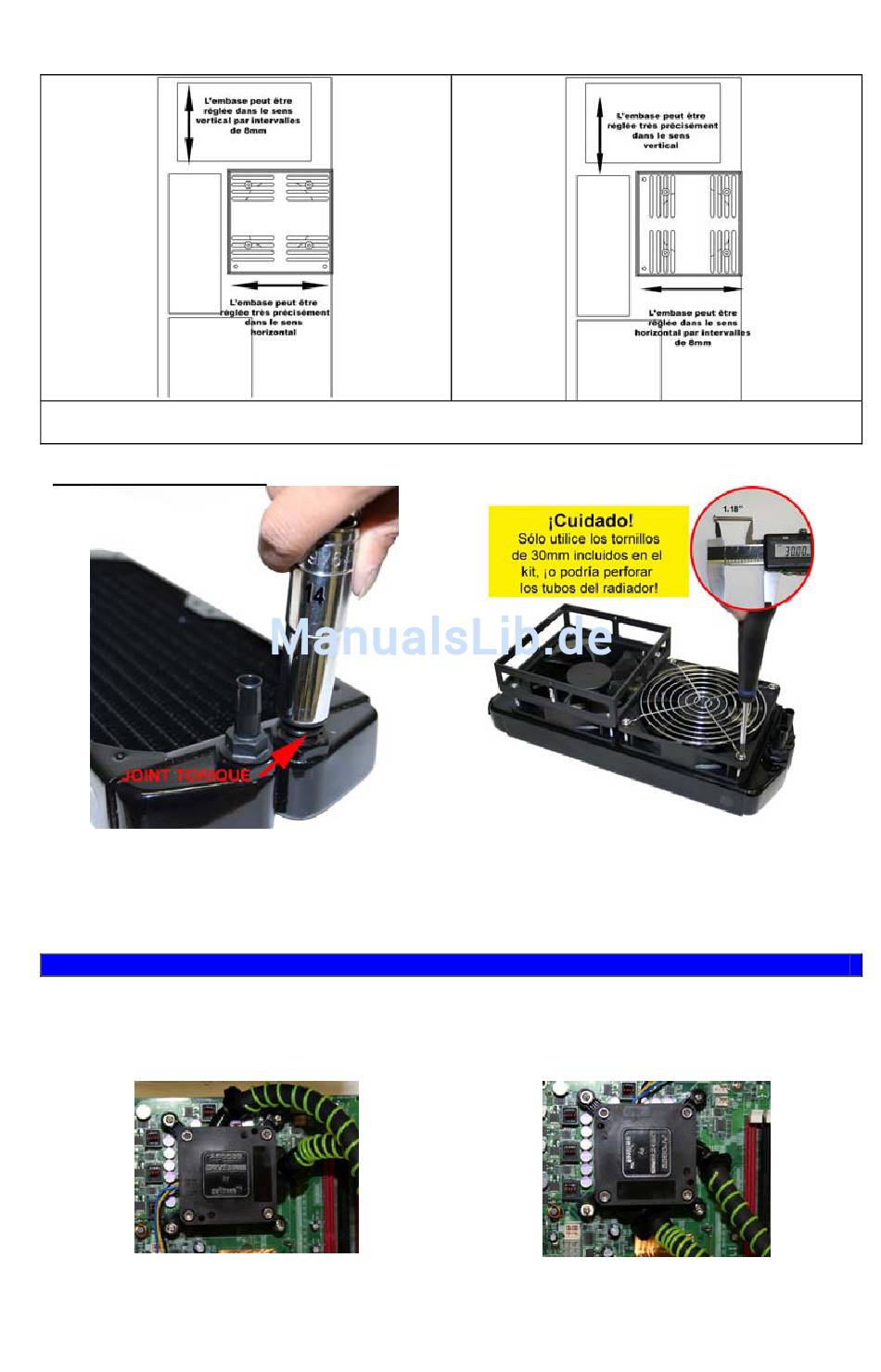

Preparación del radiador
1. Atornille las conteras al radiador utilizando
una boquilla de 14mm. ¡No se olvide de las
juntas! Apriete fuerte las conteras.
4/ INSTALACIÓN DEL SISTEMA DE ENFRIAMIENTO
Para medir la longitud de los tubos, el Apogee™ Drive será primero instalado de manera
temporaria, luego desinstalado y por fin re-instalado de manera permanente.
Nota: sólo existen dos orientaciones posibles para el Apogee™ Drive, como indicado abajo.
Posición A
como indicado abajo.
2. Instalar los ventiladores, la rejilla de
protección y la caja Radbox como indicado
arriba, utilizando sólo los tornillos de 30mm
que están incluidos, o podría dañar las
canalizaciones del radiador.
Page 27
Posición B
