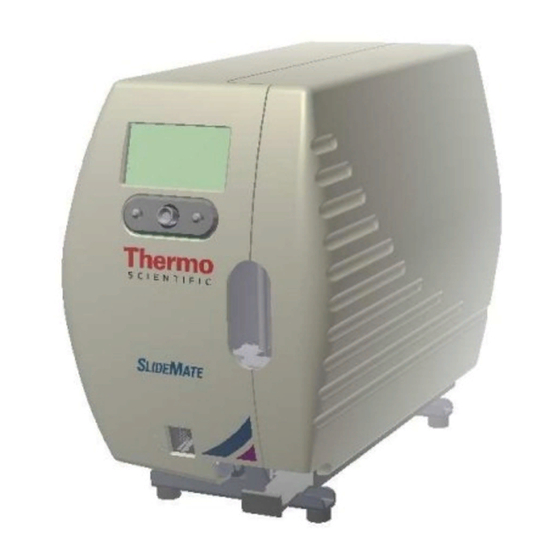

- Seite 1 Thermo Scientific SlideMate Thermo Scientific SlideMate Thermo Scientific SlideMate Thermo Scientific SlideMate Bedienungsanleitung Teilenummer B81310009 Ein Produkt von Thermo Fisher Scientific...
- Seite 2 WA7 1TA, UK MI 49008, USA Tel: +44 (0) 1928 562600 Tel: +1-800-522-7270 Fax: +44 (0) 1928 562627 Fax: +1 269-372-2674 www.thermoscientific.com www.thermoscientific.com Der Thermo Scientific SlideMate entspricht folgenden CE-Normen: Maschinenrichtlinie 98/37/EG, ersetzt durch 2006/42/EG Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite i...
-
Seite 3: Konformitätserklärung
Maschinenrichtlinie 2008/42/EC Das Produkt entspricht den folgenden internationalen Normen: EMC: EN 55022 EM 55024 Sicherheit: IS012100-1 EN00204 Herausgegeben durch: K. Waldron Quality Manager Thermo Fisher Scientific Anatomical Pathology Division Datum: 20. April 2010 [UNLESERLICH] Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite ii... - Seite 4 Gefährdung von Personen oder die Beschädigung von Materialien oder Geräten hin. Hinweis: Ein Hinweis gibt Ihnen zusätzliche Informationen über eine Aufgabe oder eine Anweisung, gehört aber nicht zu den Anweisungen. Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite ii...
-
Seite 5: Inhaltsverzeichnis
Datenfelder und Textfelder ....................12 Dateneingabe und Beispiel zur Textformatierung ..............13 Dateneingabe und Navigation über eine Tastatur ..............16 Verbinden des SlideMate mit einem PC über ein gekreuztes Netzwerkkabel (Crossover-Kabel) ......................... 20 Verbinden mit einem Crossover-Kabel - Fehlersuchmethode ..........21 Installation des Druckertreibers ..................... -
Seite 6: Vor Inbetriebnahme Des Gerätes
SlideMate Integrationsoptionen Falls der LabWriter nicht verwendet wird und der SlideMate mit einem PC verbunden ist, muss der entsprechende Druckertreiber installiert sein. Vor Inbetriebnahme des Gerätes • Dieses Handbuch führt Sie durch den Einrichtungsvorgang Ihres neuen SlideMate. • Machen Sie sich mit den Abbildungen und Informationen gründlich vertraut, bevor Sie das Gerät in Betrieb nehmen. -
Seite 7: Grundbedienung
Schliessen Sie Ihr Ethernet /Crossover-Kabel an (optional). • Schliessen Sie das Stromversorgungskabel an eine Steckdose an. • Schliessen Sie die andere Seite des Stromadapters an den unten gezeigten Netzanschluss an. Ethernet- USB- Netzanschluss Anschluss Anschluss Abbildung 2 – Anschlüsse hinten Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 5... - Seite 8 Navigationstaste Abbildung 3 – SlideMate-Bedienschnittstelle 1.4. Drücken Sie mittig auf die 5-Wege- Navigationstaste, um den SlideMate zu initialisieren. Um den ordnungsgemäßen Betrieb des Gerätes sicherzustellen, empfehlen wir Ihnen, nur geeignete Objektträger (OT) zu verwenden und darauf zu achten, dass diese nicht aneinander haften, da SlideMate diese sonst möglicherweise nicht verarbeiten kann.
- Seite 9 SlideMate Integrationsoptionen 1.5. Legen Sie das Farbband gemäß der Abbildung unten in den SlideMate ein. Wählen Sie die Funktion LOAD (Laden) durch Drücken der rechten Taste im Setup-Menü, wickeln Sie dann das Farbband manuell auf die Aufnahmespule, um es vorzuspannen (siehe Abbildung 9).
- Seite 10 Die OT können scharfkantig sein. Seien Sie vorsichtig beim Einlegen Mattierte Seite nach oben Achten Sie darauf, dass die mattierte Seite des OT nach oben weist und dem LCD-Bildschirm am nächsten ist. Abbildung 8 – Einlegen von OT Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 8...
-
Seite 11: Slidemate Setup-Menü
Bilder (Raster, ASCII und Data) • Der Wert für Darkness (Schwärzungsgrad) wird in Prozent angegeben. Unterschiedliche OT-Fabrikate benötigen hier unterschiedliche Einstellungen, um ein optimales Druckergebnis zu erzeugen Abbildung 11 - Menü Printer Settings (Druckereinstellungen) Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 9... - Seite 12 Delimiter (Trennzeichen), ASCII-Zeichen, das die Eingabe in das nächste Datenfeld anzeigt • End of Data (Datenende): ASCII-Zeichen, das dem SlideMate mitteilt, dass die Daten für den aktuellen OT vollständig sind • Data Type (Datentyp): gibt die Art der Datei an, die jetzt Abbildung 13 - Menü...
- Seite 13 Barcode-Größe. Weitere Details finden Sie in der untenstehenden Tabelle. Textlinien-Konfiguration Maximale Anzahl der Zeichen im 2D Data- (Schriftgröße und Anzahl Matrix-Barcode basierend auf dem Datentyp der Zeilen) Klein Mittel Groß Numerische Alphanumerische Alle Zeichen Zeichen Zeichen (d.h. '?', '@', usw.) Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 11...
-
Seite 14: Datenfelder Und Textfelder
Qtext ist eine weitere Möglichkeit, Informationen zum Drucken zu speichern. Es ähnelt Textfeldern, kann aber direkt im Bildschirm Print ausgewählt werden. Häufig verwendete Begriffe können für einen schnellen Zugriff in Qtext gespeichert werden (z.B. die Abschnittsebene oder Färbung). Abbildung 15 - Druckbildeinstellungen mit Druckzeilenformatierung Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 12... -
Seite 15: Dateneingabe Und Beispiel Zur Textformatierung
Das folgende Beispiel soll Ihnen die Speicherung und Formatierung von Informationen anschaulich machen. Schließen Sie eine PC-Tastatur an den SlideMate an und geben Sie sämtliche zu druckenden Informationen ein. Der SlideMate kann insgesamt fünf Zeilen drucken (Text, Barcode oder beides). - Seite 16 In diesem Fall werden nacheinander drei OT bedruckt, wobei jeder OT mit einer laufenden Nummer versehen wird. Current (Aktuell) bezieht sich auf den aktuellen OT, und Total (Gesamt) nennt die Gesamtzahl der OT einer Serie. Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 14...
-
Seite 17: Dateneingabe Und Navigation Über Eine Tastatur
Zum Anschluss einer Tastatur bietet Thermo Fisher Scientific als Option einen Schnittstellenadapter. Mit diesem Adapter ist der gleichzeitige Anschluss eines Barcode-Scanners und einer Tastatur an den SlideMate möglich. Die Teilenummer finden Sie in Anhang B. Das Anschließen wird im Folgenden beschrieben. -
Seite 18: Einrichten Von Slidemate Für Tastatureingaben
Schnittstellenadapter für Tastatur Barcode-Scanner Tastatur Abbildung 20 - Anschließen von Tastatur und Barcode-Scanner 5.3. Einrichten von SlideMate für Tastatureingaben: Wählen Sie Input Devices (Eingabegeräte) (siehe Abbildung 13) und führen Sie folgende Konfigurationsschritte durch: Select Port - Scanner (Anschluss wählen – Scanner) Data Type –... - Seite 19 SlideMate Integrationsoptionen 5.5. Navigieren im SlideMate-Menü mithilfe der Tastatur - Um ins Menü „Setup“ zu gelangen, drücken auf der Tastatur. Mit den Tasten bzw. wählen Sie ein Menü aus. Mit gelangen Sie auf eine untergeordnete Menüebene oder bestätigen ggf. die Option OK.
- Seite 20 Um zu drucken, drücken Sie Hinweis: Wurde für Number of Slides (Anzahl OT) im Menü Global Settings (Globale Einst.) der Wert 0 eingegeben , so fragt der SlideMate mit dem folgenden Bildschirm nach der Anzahl zu Abbildung 22 – Bildschirm zur Eingabe der...
-
Seite 21: Verbinden Des Slidemate Mit Einem Pc Über Ein Gekreuztes Netzwerkkabel (Crossover-Kabel)
Vernetzung auf 10 Mbps Half-Duplex ein! Am besten lassen sich die Kommunikationsmöglichkeiten des SlideMate in einem vorhandenen Netzwerk ausschöpfen. Ist keins verfügbar, so kann der SlideMate über ein Crossover-Kabel mit einem PC verbunden und so ein Netzwerk erstellt werden. -
Seite 22: Verbinden Mit Einem Crossover-Kabel - Fehlersuchmethode
HINWEIS: Denken Sie immer daran, beim Auswechseln der Kabel den Status der Link-LED zu überprüfen, um sicherzustellen, dass das richtige Kabel benutzt wird und der SlideMate an das diesem Kabel entsprechende Gerät angeschlossen ist. Zur Aktivierung der LED müssen keine Einstellungen am SlideMate, PC oder im Netzwerk vorgenommen werden. -
Seite 23: Pings An Den Drucker Senden - Zur Fehlersuche
Der SlideMate hat folgende IP-Adresse: 192.168.1.7 HINWEIS: um die Verbindung sicherzustellen, begeben Sie sich in das Setup-Menü des SlideMate. Geben Sie 'Network Settings' (Netzwerkeinst.) ein. Nach Überprüfung der IP-Adresse verlassen Sie 'Network Settings' (Netzwerkeinst.). Das führt zur Aktualisierung der Verbindung des Computers. - Seite 24 Mit dem Ping-Befehl wird der Versuch unternommen, vier Datenpakete zum Bestimmungsort zu bringen. Der folgende Bildschirmabdruck zeigt Empfangsbestätigungen für jedes einzelne der Datenpakete. Abbildung 28 – Erfolgreiche SlideMate-Pingversuche Beachten Sie, dass bei einer der Anfragen in der folgenden Abbildung 29 das Zeitlimit überschritten ist.
-
Seite 25: Installation Des Druckertreibers
8. Installation des Druckertreibers Vor Inbetriebnahme des Gerätes • Diese Anleitung bezieht sich auf die Installation des SlideMate-Druckertreibers unter Windows 2000, XP, Vista und Win 7. Beachten Sie bitte, dass in Abbildung 42 zwei Bildschirme angezeigt werden, die während der Treiberinstallation in Win 7 vielleicht nicht erscheinen. - Seite 26 Abbildung 32 - Bildschirm Add Printer Wizard (Druckerinstallationsassistent) 4. Wählen Sie den Local printer (lokalen Drucker), der an den Computer angeschlossen ist und klicken Sie auf Next (Weiter) Abbildung 33 - Option Local Printer (Lokaler Drucker) Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 24...
- Seite 27 6. Im neu geöffneten Fenster erhalten Sie Unterstützung bei der Konfiguration des Druckeranschlusses. Geben Sie wie unten dargestellt die IP -Adresse des SlideMate ein. Diese IP Adresse finden Sie in der Netzwerk-Konfiguration im Menü Network Settings (Netzwerkeinst.). Geben Sie einen für Sie (Weiter) einprägsamen, beliebigen Portnamen ein.
- Seite 28 Next (Weiter) und Finish (Fertigstellen) Abbildung 36 – Option für Anschlussinformationen 8. Wählen Sie Have Disk (Speichermedium vorhanden) und ein weiteres Fenster wird geöffnet. Wählen Sie Browse (Durchsuchen). Abbildung 37 - Fenster zum Installieren der Druckersoftware Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 26...
- Seite 29 SlideMate Integrationsoptionen 9. Suchen Sie in der mitgelieferten Bedienungsanleitung (CD) den Ordner Driver (Treiber) und wählen Sie die Datei SlideMate.INF aus, indem Sie auf Open (Öffnen) klicken. Klicken Sie im Fenster Install from Disk (Installieren von Speichermedium) auf OK Abbildung 38 - Fenster zur Auswahl des Druckertreibers 10.
- Seite 30 12. Wählen Sie Do not share this printer (diesen Drucker nicht gemeinsam benutzen) und klicken Sie auf Next (Weiter). Wählen Sie im folgenden Bildschirm No (Nein) und klicken Sie auf Next (Weiter). Klicken Sie auf Finish Fertigstellen Abbildung 41 - Fenster Printer Sharing (Drucker gemeinsam nutzen) Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 28...
- Seite 31 Abbildung 42 – Fenster Continue Anyway (Trotzdem fortfahren) Abbildung 43 - Fertigstellen der Druckertreiberinstallation 14. Um den Druckertreiber zu löschen, befolgen Sie die Schritte 1 und 2, wählen Sie Printer (Drucker) und löschen Sie ihn. Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 29...
-
Seite 32: Installation Des Usb-Treibers
9. Installation des USB-Treibers HINWEIS: Barcodes können bei einer USB-Verbindung nicht gedruckt werden. 9.1. Gehen Sie im SlideMate-Menü auf Input Devices (Eingabegeräte) und ändern Sie Select Port (Anschluss wählen) für das anzuschließende Kabel, d. h., wenn ein USB -Kabel angeschlossen ist, wählen Sie USB. - Seite 33 9.5. Dieses Fenster meldet Ihnen, dass die Treiber für den USB Serial Converter (seriellen USB - Umwandler) installiert wurden, klicken Sie auf FINISH (Fertigstellen). Abbildung 47 - Installation des USB Serial Converter (seriellen USB-Umwandlers) abschließen Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 31...
- Seite 34 9.7. Nachdem die notwendigen Dateien heruntergeladen wurden, erscheint das folgende Fenster. Markieren Sie die dargestellte Option und klicken Sie auf Next (weiter). Abbildung 49 - Der Assistent sucht nach den Treibern für den seriellen USB-Anschluss Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 32...
- Seite 35 Abbildung 50 - Installieren der Treiber für den seriellen USB-Anschluss 9.9. Dieses Fenster meldet Ihnen, dass die Treiber für den USB Serial Port (seriellen USB-Anschluss) installiert wurden, klicken Sie auf FINISH (Fertigstellen). Abbildung 51 - Installation des seriellen USB-Anschlusses abschließen Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 33...
-
Seite 36: Konfigurieren Der Kommunikation Über Hyperterminal
Art und Weise erzeugt werden, wie Informationen in einer einfachen Textdatei formatiert werden. Führen Sie bitte die folgenden Schritte durch, um die Kommunikation zwischen dem SlideMate und einem PC über den USB- oder den Ethernet-Anschluss einzurichten. Ein bereits im Betriebssystem Windows XP enthaltenes Hilfsprogramm namens HyperTerminal, dient hier zum Senden der Textdatei. - Seite 37 10.3.3. Im nächsten Fenster erhalten Sie Unterstützung bei der Konfiguration der Kommunikationsanschlüsse. • Geben Sie im Feld Host Address die IP-Adresse für SlideMate ein; diese finden Sie im Menü Network Settings (Netzwerkeinst.), siehe Abbildung 12. • Geben Sie im Feld Port number (Anschlussnummer) 13100 ein.
-
Seite 38: Hyperterminal Über Usb
In Abschnitt 9 – 9 USB Driver Installation – wird erläutert, wie Sie die Kommunikation zwischen dem SlideMate und einem PC über ein USB-Kabel herstellen. Falls keine Internet-Verbindung zur Verfügung steht, finden Sie alle notwendigen Treiber auch auf der mit dem SlideMate gelieferten CD. 10.4.1. Im Folgenden sehen Sie einen Screenshot der Anwendung HyperTerminal direkt nach dem Öffnen. - Seite 39 Abbildung 58 - Konfigurieren des COM4-Ports 10.4.5. Um diese Konfiguration für eine spätere Verwendung in HyperTerminal zu speichern, wählen Sie das Menü File (Datei). Wählen Sie dann Save (Speichern). Die Verbindung wird als SlideMate USB gespeichert. Schließen Sie das HyperTerminal -Fenster. Bedienungsanleitung SlideMate, Ausgabe 1.20...
-
Seite 40: Senden Eines Druckauftrages Aus Hyperterminal
Beachten Sie das Zeichen '^' am Zeilenanfang. Die Zahl, die auf das Zeichen folgt, legt die Anzahl der OT fest, die SlideMate mit dieser Zeile bedrucken soll, unabhängig von dem im Menü Global Settings (Globale Einst.) festgelegten Wert für Number of slides (Anzahl OT). Wird '^' mehrfach in derselben Zeile verwendet, so wird nur der letzte Wert berücksichtigt. - Seite 41 SlideMate Integrationsoptionen 11.2. Wenn Sie fertig sind, legen Sie die Datei in einem Ordner Ihrer Wahl ab. 11.3. Um die Datei an den SlideMate zu senden, verwenden Sie die Option Send Text File (Textdatei senden) im Menü Transfer. Abbildung 61 - Transfer einer Textdatei 11.4.
- Seite 42 Am Zeilenende wird in der Textdatei ein Carriage Return (Springen zum Zeilenanfang) hinzugefügt. Dies ist für den SlideMate das Signal, dass das Zeilenende erreicht ist. Jede Print Line (Druckzeile) kann bei der Wahl der kleinsten Schriftart bis zu 24 Zeichen lang sein.
- Seite 43 Obwohl oben nur der erste von drei OT dargestellt ist, werden vier weitere Sätze gedruckt. Ein Satz von einem OT, ein Satz von fünf OT, ein Satz von zwei OT und ein weiterer von zehn OT. Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 41...
-
Seite 44: Wartung Des Slidemate
Druckluft kann ebenfalls dazu benutzt werden, den Staub teilweise wegzublasen, aber dafür müssen Sicherheitsmaßnahmen ergriffen werden. Finden Sie einen Ort, an dem sich weder Geräte, Möbel noch Personal befinden. Richten Sie den Luftstrom von sich weg und auf den Punkt im SlideMate, an welchem sich Staub befindet. -
Seite 45: Vorsichtsmaßnahmen Bei Der Bedienung
Entfernen eines blockierten OT unter dem Druckkopf 12.3. 1. Schalten Sie den SlideMate AUS. Entfernen Sie das Farbband und die OT aus dem OT-Halter. 2. Der Druckkopf bewegt sich etwa 10 mm auf- und abwärts. Falls der Druckkopf nicht in der Aufwärtsposition ist, bewegen Sie ihn, indem Sie auf die Auslassführung des Farbbanddruckers... -
Seite 46: Reinigen Des Druckkopfes
Sollten keine weiteren Fremdkörper vorhanden sein, laden Sie das Farbband neu; setzen Sie die OT ein und schalten Sie das Gerät ein. Setzen Sie die OT nach Initialisieren des SlideMate erneut ein und führen Sie einen Testdruck zur Überprüfung der Druckqualität durch. -
Seite 47: Technische Daten Des Slidemate
(B/H/T) 76,2mm x 25,55mm x 1,00mm HINWEIS: OT mit voller Kante, geschrägter Kante und gestutzten Ecken Max. zulässige (45° ) sind für SlideMate geeignet. OT mit geschrägt er Kante müssen eine OT-Größe (USA) flache Oberfläche von mindestens 0,5 mm an den Rändern des OT beibehalten. -
Seite 48: Störungen Und Ihre Behebung
OK DRÜCKEN“) Mögliche Ursache: Hintere Begrenzungslinie nicht erreicht. Abhilfe: Beheben Sie den Stau und entfernen Sie sämtliche OT. Drücken Sie OK. Der SlideMate druckt den letzten OT erneut. "OUTPUT JAM - REMOVE ALL SLIDES AND PRESS OK" („AUSGABESTAU, ALLE OT ENTFERNEN UND OK DRÜCKEN“) - Seite 49 Mögliche Ursache: Der Druckkopf ist nach dem Druckvorgang nicht in seine Ausgangsposition zurückgekehrt. Abhilfe: Beheben Sie den Stau. Drücken Sie OK. Der SlideMate gibt den aktuellen OT aus und wiederholt den Druckvorgang auf dem nächsten OT. Mögliche Ursache: Der Druckkopf ist nach der Prüfung auf vorhandene OT (vor Beginn des Druckvorganges) nicht in seine Ausgangsposition zurückgekehrt).
-
Seite 50: Der Cognex-Scanner Funktioniert Nicht
Abhilfe: Trennen Sie das Kabel und stecken Sie es erneut ein. c) Mögliche Ursache: Der SlideMate ist nicht richtig konfiguriert Abhilfe: Stellen Sie sicher, dass der SlideMate für einen Scanner als Eingabegerät konfiguriert ist. Der Datentyp muss auf Text eingestellt sein. Falls Sie eine Tastatur in Kombination mit einem Scanner verwenden, stellen Sie sicher, dass der Scanner an der richtigen Seite des Adapters angeschlossen ist (der Seite mit zwei Buchsen). -
Seite 51: Drucken Über Die Netzwerkverbindung Funktioniert Nicht
Ethernet-Kabel. c) Mögliche Ursache: Der SlideMate wurde nicht richtig eingerichtet. Abhilfe: Der ausgewählte Port muss auf Network eingestellt sein. Stellen Sie sicher, dass der SlideMate mit dem Netzwerk verbunden ist. Der Datentyp muss auf Raster eingestellt sein Keine Netzwerkverbindung gefunden a) Mögliche Ursache: Falsche IP-Adresse. -
Seite 52: Datamatrix-(Datenmatrix)-Druck Außerhalb Der Abgrenzungen
Abhilfe: Ändern Sie die Datamatrix-(Datenmatrix) Skala, siehe Abschnitt 2.2 für mehr Details. Zu viele Daten für Datamatrix (Datenmatrix) Mögliche Ursache: Mehr als 80 Zeichen werden zur Generierung des 2D-Barcodes benutzt Abhilfe: Benutzen Sie höchstens 80 Zeichen zur Generierung des 2D-Barcodes Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 50... -
Seite 53: Barcode-Scanner
- Probenbehälter SlideMate Das System kann für das Einlesen mehrerer Barcodes für einen OT konfiguriert werden. 2. Der SlideMate gibt dem Benutzer die Möglichkeit, die gescannten Informationen zu formatieren oder zu ergänzen. 3. Die Informationen werden auf den oder die OT gedruckt Bedienungsanleitung SlideMate, Ausgabe 1.20... - Seite 54 Tastatur- an den SlideMate ist eine Schnittstelle Tastaturschnittstelle erforderlich. SlideMate 2. Der SlideMate zeigt die Tastatureingaben an und ordnet die eingegebenen Daten zur Druckformatierung den einzelnen Datenfeldern zu. 3. Die Informationen werden auf den oder die OT gedruckt Bedienungsanleitung SlideMate, Ausgabe 1.20...
- Seite 55 - Probenbehälter Gewebekassette Aufnahme- bericht Barcode-Scanner Tastatur Hinweis: Für den Anschluss an den Eingelesene Informationen werden an Tastatur- SlideMate ist eine Tastaturschnittstelle den SlideMate gesendet Schnittstelle erforderlich. SlideMate 2. Über den Tastaturschnittstellen-Kit sind gleichzeitige Eingaben über Tastatur und Barcode-Scanner möglich.
-
Seite 56: Lis Oder Pc Mit Oder Ohne Barcode-Scanner
Informationen sowie die Anzahl der OT zu ermitteln. Alternativ kann der Anwender diese Informationen von Hand eingeben oder darauf zugreifen. 3. Der SlideMate empfängt formatierte SlideMate Bilder, die über das Ethernet auf OT gedruckt werden. 4. Die Informationen werden auf den oder die OT gedruckt Bedienungsanleitung SlideMate, Ausgabe 1.20... -
Seite 57: Anhang A Liste Der Zulässigen Objektträger
Thermo Scientific Double Cyto-OT Thermo Scientific Thermo Scientific Cyto-OT, coated (beschichtet) HINWEIS: OT mit voller Kante, geschrägter Kante und gestutzten Ecken (45° ) sind für SlideMate geeignet. OT mit geschrägter Kante müssen eine flache Oberfläche von mindestens 0,5 mm an den Rändern des OT beibehalten. -
Seite 58: Anhang C Liste Der Ersatzteile
SlideMate Integrationsoptionen Anhang C Liste der Ersatzteile Teilenummern Beschreibung B81310005 Gekreuztes Ethernet-Kabel, 2 m (SlideMate an PC) B81320001 Teil, Kabelsatz, SlideMate Power B81320002 Teil, Friktionsaufnahme für Farbband B81320003 Teil, Motorbaugruppe, SlideMate Print B81320004 Teil, Haltebacken, hinten, OT-Greifer B81320005 Teil, Positionierarm, Kunststoff... - Seite 59 USB, 5, 10, 33, 34, 35, 36, 37, 38, 40, 41, 42 59, 60 Initialisieren, 6, 49 Internet, 21, 22, 33, 40 Volle Kante, 51, 61 IP-Adresse, 18, 24, 39 Zeichen, 11, 12, 15, 20, 44 Linker Rand, 10, 11 Zuführung, 8 Bedienungsanleitung SlideMate, Ausgabe 1.20 Seite 57...
