DEUTSCH
Wichtiger Hinweis: Schließen Sie niemals mehr als einen Kettenzug-Motor pro Ausgang an.
Verwenden Sie die 19-poligen (14), 16-poligen (13) und CEE-Steckdosen (12) nicht gleichzeitig!

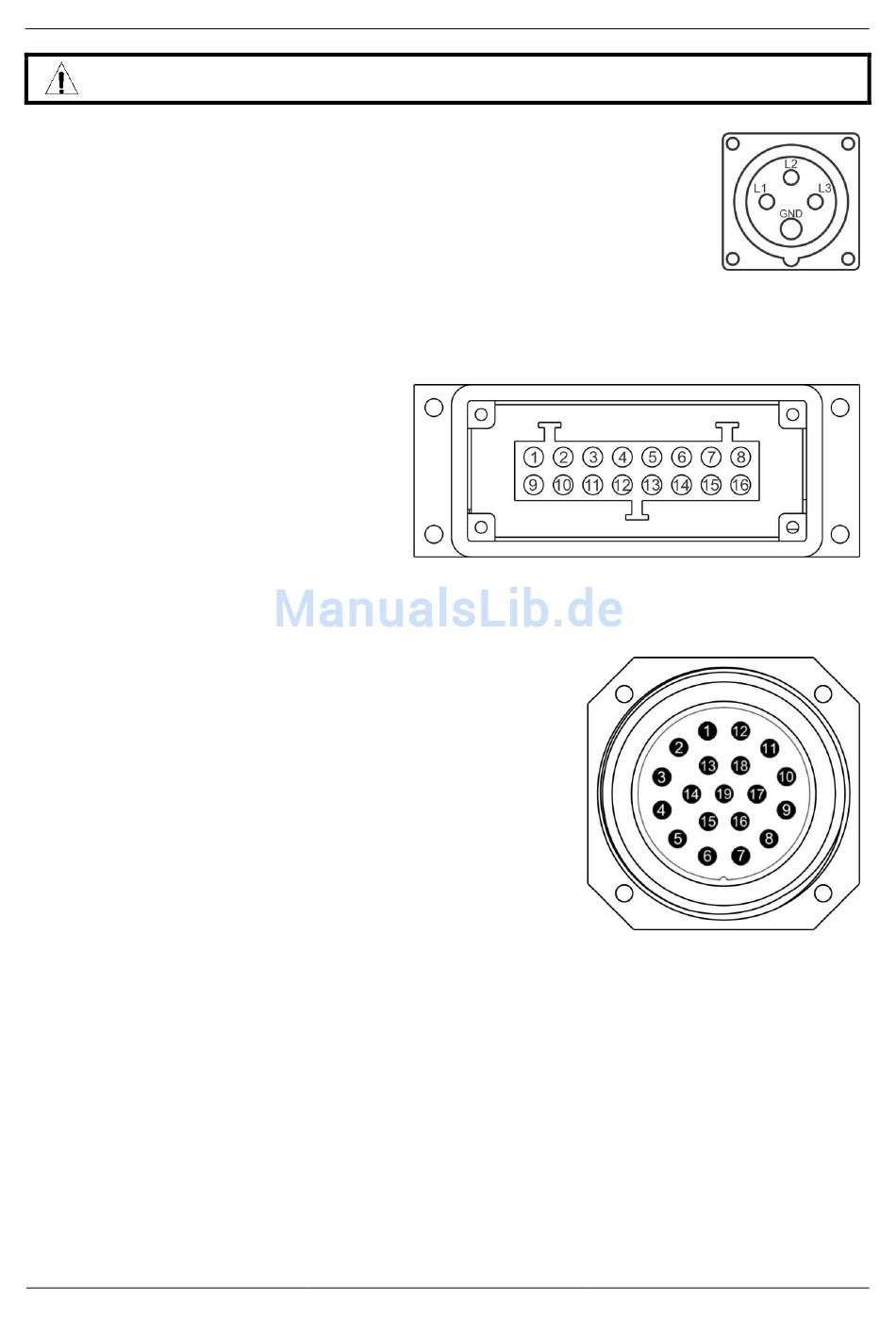

12. MOTORAUSGÄNGE: Für den Anschluss der vier Kettenzug-Motoren werden vier
3-phasige, 4-polige CEE 4 16 A Ausgangssteckdosen verwendet.
13. 16-POLIGER ANSCHLUSS: 4-Kanaliger Ausgang für die Verwendung mit „HARTING
Mehrfachkabeln.
• STIFT 1
• STIFT 2
• STIFT 3
• STIFT 4
• STIFT 5
• STIFT 6
• STIFT 7
• STIFT 8
• STIFT 9
• STIFT 10
• STIFT 11
• STIFT 12
• STIFT 13→16
• Chassis:
14. 19-POLIGER ANSCHLUSS: 4-Kanaliger Ausgang für die Verwendung mit „SOCAPEX
• STIFT 1
• STIFT 2
• STIFT 3
• STIFT 4
• STIFT 5
• STIFT 6
• STIFT 7
• STIFT 8
• STIFT 9
• STIFT 10
• STIFT 11
• STIFT 12
• STIFT 13→19
15. [AUX]-AUSGANG: Dies ist eine zusätzliche 16 A Steckdose, die für alle Gerätearten verwendet werden
kann. Dieser Ausgang wird durch einen 2-poligen Sicherungsautomaten (4) auf der Frontplatte geschützt.
16. [LINK OUT]: Dieses Festkabel kann zum Anschluss des Controllers an [LINK IN] (17) eines anderen
Controllers verwendet werden. Im Haupt- / Untergerätmodus können mehrere Controller verkettet
werden: Der 1. Controller in der Kette arbeitet als Hauptgerät, die anderen als Untergeräte.
17. [LINK IN]: Anschluss an [LINK OUT] des vorigen Controllers in der Kette. Der Controller arbeitet jetzt als
Untergerät-Controller.
18. [REMOTE CONTROL]-EINGANG: Anschluss der optionalen [RICO-REMOTE] Fernbedienung. Mit
dieser Fernbedienung können Sie die Bedienelemente [UP/DOWN] und [EMERGENCY STOP] aus der
Ferne bedienen.
19. 32 A EINGANG: 1,5 m langes Eingangsnetzkabel (3 x 32 A, 5-adrig) mit CEE (3P+N+E) Eingangsstecker.
20. 32 A AUSGANG: CEE (3P+N+E) Steckdose (3 x 32 A, 5-adrig) kann zur Speisung von bis zu 32 A
3-Phasenstrom verwendet werden.
Wichtiger Hinweis: Achten Sie darauf, dass der gesamte Eingangsstrom nicht überschritten wird!
BRITEQ
®
= L1 für Motor 1
= L2 für Motor 1
= L3 für Motor 1
= L1 für Motor 2
= L2 für Motor 2
= L3 für Motor 2
= L1 für Motor 3
= L2 für Motor 3
= L3 für Motor 3
= L1 für Motor 4
= L2 für Motor 4
= L3 für Motor 4
= nicht verbunden
= Erdungsanschluss
= L1 für Motor 1
= L2 für Motor 1
= L3 für Motor 1
= L1 für Motor 2
= L2 für Motor 2
= L3 für Motor 2
= L1 für Motor 3
= L2 für Motor 3
= L3 für Motor 3
= L1 für Motor 4
= L2 für Motor 4
= L3 für Motor 4
= Erdungsanschluss
BEDIENUNGSANLEITUNG
4/6
"
®
" Mehrfachkabeln.
®
RICO-V4
