DEUTSCH

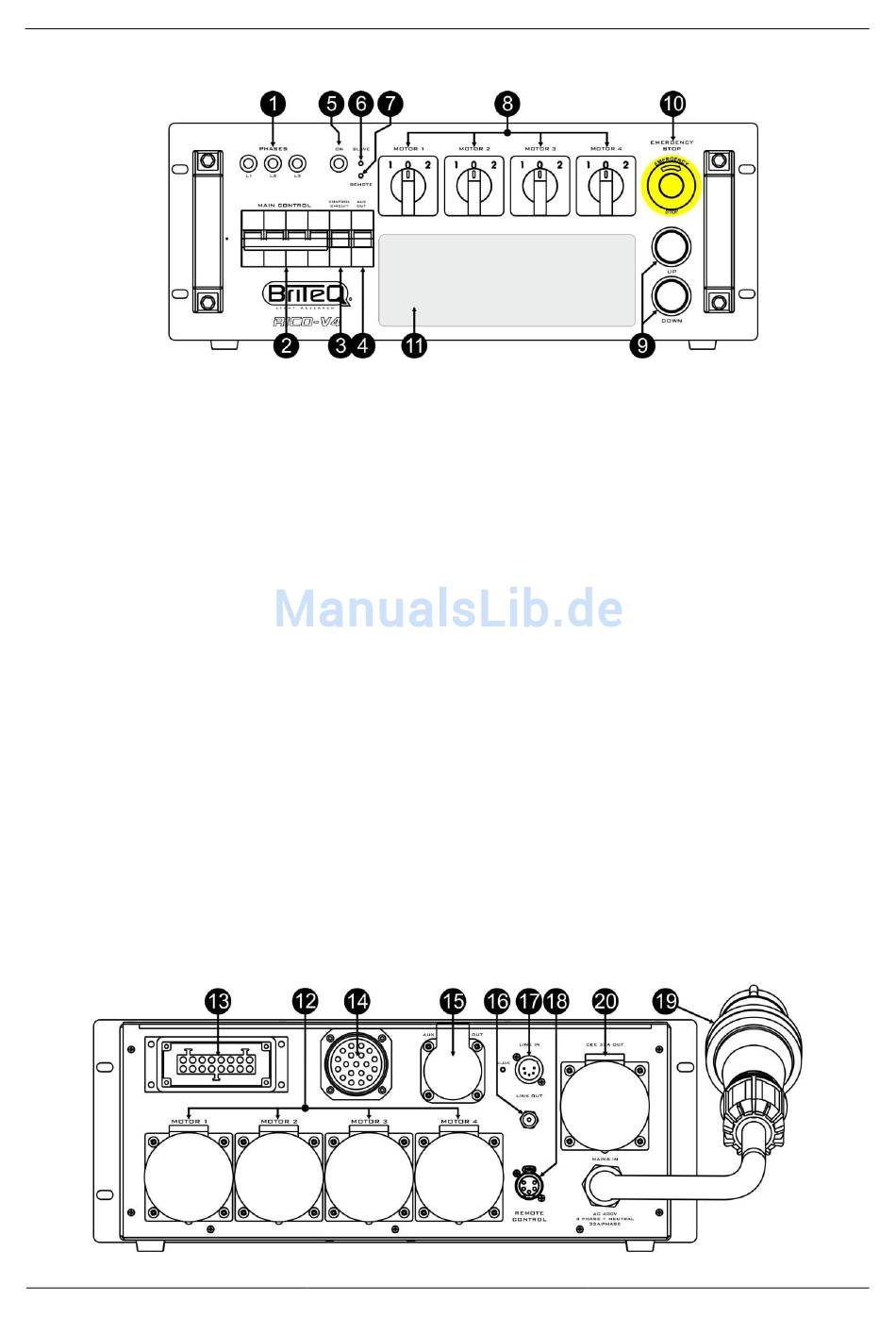

FUNKTIONEN
1. PHASENANZEIGEN: Zeigen an, ob alle 3 Phasen verfügbar sind.
Wichtiger Hinweis: Nehmen Sie die Kettenzüge NUR in Betrieb, wenn alle Phasen vorhanden sind!
2. ALLGEMEINER SICHERUNGSAUTOMAT: Schützt ALLE Ausgänge, einschließlich des 32 A Ausgangs
zur nächsten Einheit. Bei einem Notfall werden alle 3 Phasen UND Neutral unterbrochen.
3. STEUERUNGS-SICHERUNGSAUTOMAT: Schützt die Steuerelektronik und muss stets eingeschaltet
sein, um einen ordnungsgemäßen Betrieb zu gewährleisten.
4. HILFSAUSGANGS-SICHERUNGSAUTOMAT: Schützt den Hilfsnetzausgang (15)
5. EINSCHALTANZEIGE: Zeigt an, dass die Einheit (Steuerelektronik) eingeschaltet und betriebsbereit ist.
6. UNTERGERÄT-ANZEIGE: Leuchtet, wenn das Gerät als Untergerät und der [LINK IN]-Anschluss (17)
verwendet wird. Die [UP/DOWN]-Bedienelemente können nur am Hauptgerät bedient werden. Die
[EMERGENCY STOP]-Bedienelemente sind bei ALLEN angeschlossenen Controllern immer noch
betriebsbereit.
7. FERNBEDIENUNGSANZEIGE: Leuchtet, wenn die [RICO-REMOTE]-Fernbedienung an [REMOTE
CONTROL INPUT] (18) angeschlossen ist. Die [UP/DOWN]-Bedienelemente können nur mit der
Fernbedienung bedient werden. Die [EMERGENCY STOP]-Bedienelemente sind bei ALLEN
angeschlossenen Controllern immer noch betriebsbereit.
8. MOTORSCHALTER: Auswahl des Betriebsart des angeschlossenen Motors:
• POSITION 0: Der Motor wird nicht verwendet.
• POSITION 1: Der Motor wurde mit der normalen Phasenreihenfolge angeschlossen (normaler Betrieb)
• POSITION 2: Der Motor wurde mit 2 gewechselten Phasen angeschlossen (die Tasten Auf-/Abwärts
sind invertiert)
Wichtiger Hinweis: Verwenden Sie diese Schalter NIEMALS während der angeschlossene Motor läuft.
9. TASTEN [UP/DOWN]: Solange diese Tasten gedrückt werden, bewegen sich die angeschlossenen
Kettenzüge in die angegebene Richtung. Diese Tasten sind nur bei Einheiten funktionsfähig, die als
Hauptgerät arbeiten.
10. TASTE [EMERGENCY STOP]: Bei einem Notfall können Sie an JEDEM der Controller die Taste
[EMERGENCY STOP] drücken, der im Haupt- / Untergerätmodus angeschlossen ist: ALLE
Motorausgänge werden abgeschaltet. Die gedrückte Taste NOTAUS leuchtet auf. Um sie freizugeben
(Zurücksetzen), drehen Sie die Taste [EMERGENCY STOP] im Uhrzeigersinn.
11. FLÄCHE FÜR ANMERKUNGEN: Hier können Sie die genaue Funktion des angeschlossenen
Kettenzug-Motors notieren.
FUNKTIONEN
BRITEQ
®
(VORDERSEITE)
(RÜCKSEITE)
BEDIENUNGSANLEITUNG
3/6
RICO-V4
