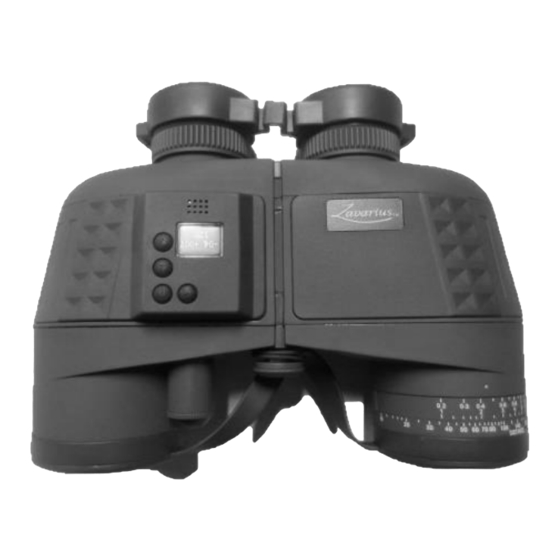

Zavarius NX-7518 Bedienungsanleitung
Wasserdichtes marine-fernglas 7 x 50
Verwandte Anleitungen für Zavarius NX-7518
Inhaltszusammenfassung für Zavarius NX-7518

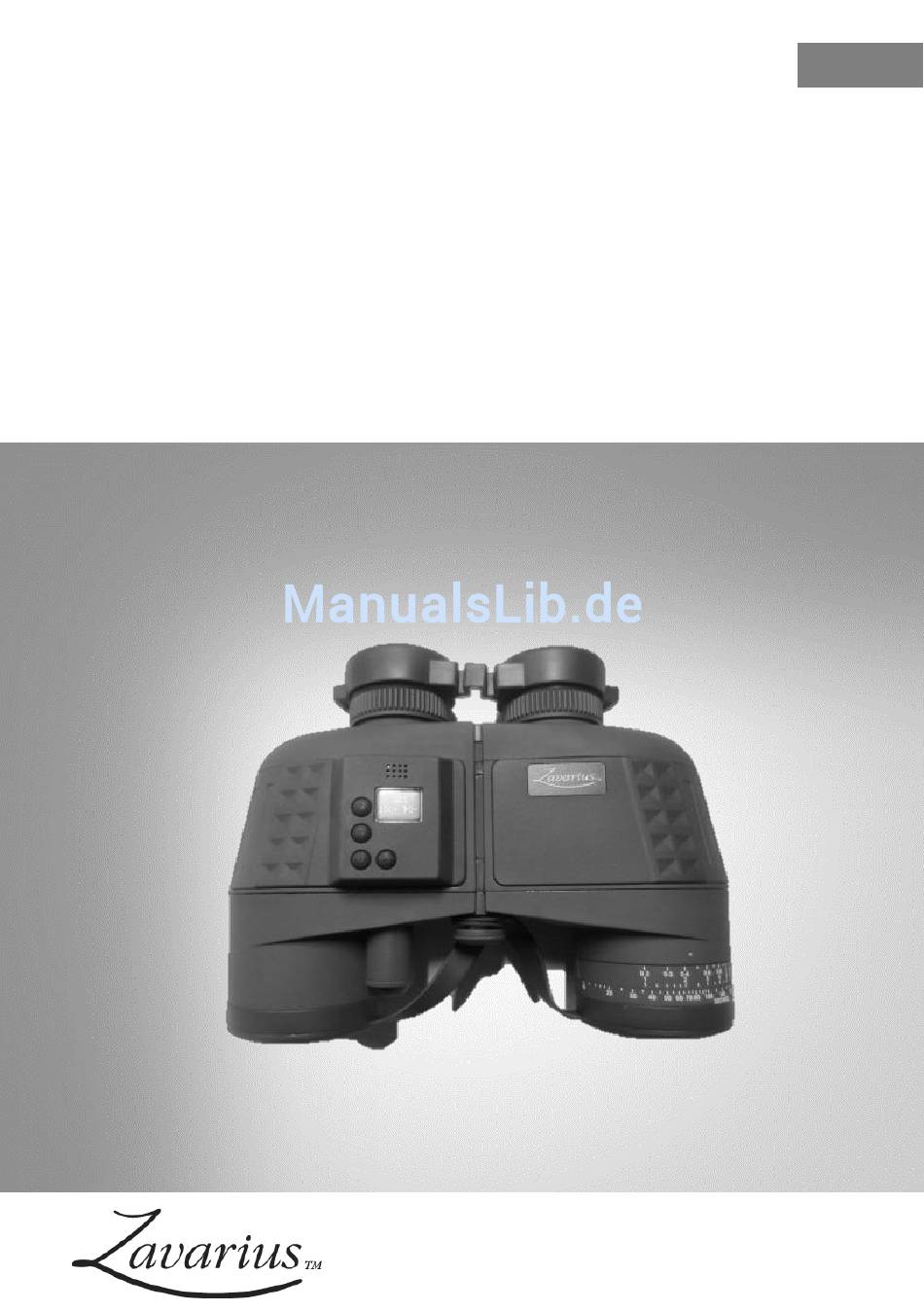

- Seite 1 Wasserdichtes Marine-Fernglas 7 x 50 Mit digitalem Kompass und OLED-Display Bedienungsanleitung NX-7518-675...
-
Seite 2: Inhaltsverzeichnis
Aktuellen Höhenwert einstellen ..................12 Meeresspiegel-Luftdruck einstellen ................. 13 Fernglas einstellen ......................13 Einstellung des richtigen Augenabstandes ..............13 Dioptrienausgleich ....................... 13 Augenabstand und Dioptrienausgleich überprüfen ............14 Augenmuscheln ......................14 Strichplatte ........................14 Entfernung berechnen ....................15 Größe berechnen......................15 Zavarius – www.zavarius.de... - Seite 3 Rechenskala ........................16 Entfernung/ Größe mit der Rechenskala ermitteln ............16 Reinigung, Pflege und Aufbewahrung ................16 Technische Daten ......................17 Zavarius – www.zavarius.de...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.zavarius.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Zavarius – www.zavarius.de...
-
Seite 5: Ihr Neues Marine-Fernglas Mit Digitalem Kompass
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihr neues Fernglas mit Kompass optimal einsetzen können. Lieferumfang Fernglas mit digitalem Kompass Schutztasche 4x Linsenabdeckung Fernglas-Tragegurt Reinigungstuch CR2-Batterie Bedienungsanleitung Zavarius – www.zavarius.de... -
Seite 6: Wichtige Hinweise Zu Beginn
Batterien gehören nicht in die Hände von Kindern. Batterien, aus denen Flüssigkeit austritt, sind gefährlich. Berühren Sie diese nur mit geeigneten Handschuhen. Versuchen Sie nicht, Batterien zu öffnen und werfen Sie Batterien nicht in Feuer. Feuer-, Explosions- und Brandgefahr! Zavarius – www.zavarius.de... -
Seite 7: Wichtige Hinweise Zur Entsorgung
Einzelheiten zum Standort einer solchen Sammelstelle und über ggf. vorhandene Mengenbeschränkungen pro Tag/Monat/Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-7518-675 in Übereinstimmung mit der RoHS-Richtlinie 2011/65/EU und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz 05.12.2016... -
Seite 8: Produktdetails
Produktdetails M-Taste Dioptrien-Ausgleich (beide Okulare) Power-Taste Distanzmessung ▼-Taste Abdeckung für Gewindestütze ▲-Taste Batteriefach Display Objektiv-Abdeckung Okular-Abdeckung Struktur-Diagramm Fernglas K1: Power-Taste K2: M-Taste K3: ▲-Taste K4: ▼-Taste Zavarius – www.zavarius.de... -
Seite 9: Inbetriebnahme
Gegenstand reflektierten Lichtstrahlen auf die beiden Objektive des Fernglases auf. Die Objektive bündeln das Licht und bilden den Gegenstand im Inneren des Fernglases verkleinert, spiegelverkehrt und auf dem Kopf stehend ab. Dieses Bild wird anschließend von dem Porro-Prisma gedreht, aufgerichtet und mithilfe des Okulars vergrößert. Zavarius – www.zavarius.de... -
Seite 10: Verwendung
Der rechte obere Wert zeigt den Rollwinkel an. Wenn Sie das Fernglas horizontal halten, zeigt der Wert +000 an. Wenn Sie das Fernglas im Uhrzeigersinn 45° zur Seite kippen, zeigt der Wert +45 an. Kippen Sie das Fernglas gegen den Uhrzeigersinn 30° zur Seite, zeigt der Wert -30 an. Zavarius – www.zavarius.de... -
Seite 11: Anzeige-Modi
5. Nach erfolgreicher Einstellung erscheint die Nachricht SUCCESS im Display. Waren die Einstellungen nicht erfolgreich, erscheint FAILED im Display. Versuchen Sie es in dem Fall erneut. Anschließend kehrt das Fernglas zum Startbildschirm zurück. SUCCESS +023 CAL COMP 0 - 9 FAILED Zavarius – www.zavarius.de... -
Seite 12: Deklinations-Einstellung Des Kompasses
Tasten ▲ und ▼ den gewünschten Wert ein. Drücken Sie die M-Taste, um zwischen den einzelnen Zahlen zu wechseln. Um die Einstellung zu speichern und zur Anzeige des Höhen-Modus zurückzukehren, drücken Sie die Power-Taste. -0157 +3700 +023 -0157 SET ALT SET ALT ALTI m Zavarius – www.zavarius.de... -
Seite 13: Meeresspiegel-Luftdruck Einstellen
Objekt klar und scharf zu sehen ist. 3. Öffnen Sie nun das linke Auge und schließen Sie das rechte Auge. Drehen Sie den Dioptrienausgleich am linken Okular, bis Sie das Objekt klar und scharf sehen. Zavarius – www.zavarius.de... -
Seite 14: Augenabstand Und Dioptrienausgleich Überprüfen
Entfernung zu einem Objekt oder die Größe eines Objekts zu bestimmen. Sie besteht aus einer vertikalen und horizontalen Strichplatte mit sogenannten Teilungsstrichen. Ein großer Teilungsstrich steht für 10 Striche und ein kleiner Teilungsstrich für fünf Striche. Zavarius – www.zavarius.de... -
Seite 15: Entfernung Berechnen
Entfernung x Abgelesene Einheiten auf der Strichplatte Objektgröße = BEISPIEL: Wenn sich das Objekt in einer Entfernung von 1250 m befindet und Sie auf der Strichplatte 1,6 Einheiten abgelesen haben, dann lautet das Ergebnis wie folgt: m Objektgröße Zavarius – www.zavarius.de... -
Seite 16: Entfernung/ Größe Mit Der Rechenskala Ermitteln
Reinigungsmittels. Sprühen Sie das Reinigungsmittel jedoch nicht direkt auf die Linse, sondern immer auf das Reinigungstuch. Versuchen Sie nicht, das Fernglas zu öffnen und im Inneren zu reinigen! Bewahren Sie das Fernglas in der Schutztasche auf, wenn Sie es nicht nutzen. Zavarius – www.zavarius.de... -
Seite 17: Technische Daten
0,2 hPa 300 – 1100 hPa Luftdruckmesser-Anzeigebereich Höhenauflösung Höhengenauigkeit Höhen-Anzeigebereich -500 bis 9000 m Temperaturauflösung 0,1°C Temperaturgenauigkeit 1°C Temperatur-Anzeigebereich -40°C bis 85°C Automatische Abschaltung Nach 180 Sekunden Abmessungen (BxHxT) 190 x 80 x 155 mm Gewicht 962 g Zavarius – www.zavarius.de... - Seite 18 Zavarius – www.zavarius.de...
- Seite 19 Zavarius – www.zavarius.de...
- Seite 20 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 05.12.2016 – BS/FR//BC...
