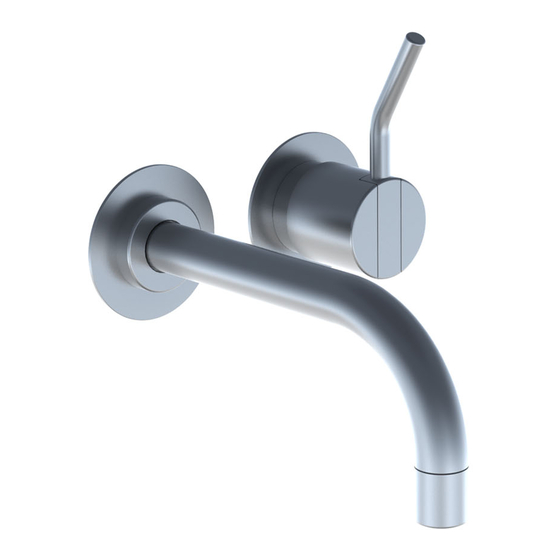

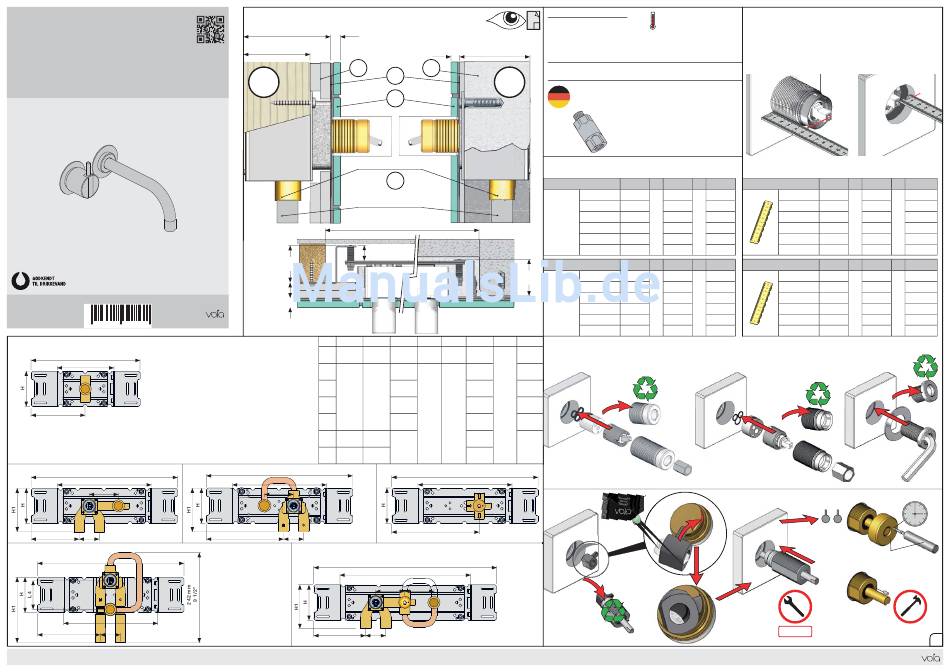

Vola 100 Montageanleitung
Vorschau ausblenden
Andere Handbücher für 100:
- Montageanleitung (20 Seiten) ,
- Montageanleitung (8 Seiten) ,
- Montageanleitung (9 Seiten)
Werbung
Quicklinks
VOLA 100, 100X, 200M, 200, 200V, 300
VOLA 400DV, 400, 400V, 400N, 400NV, 400T
VOLA 400TV, 400F, 400FV, 400R, 400RV
VOLA 2100, 2100X, 2200, 2200V, 2300, 2400
VOLA 2400V, 2400N, 2400NV, 2400T, 2400TV
VOLA 2400F, 2400FV, 2400R, 2400RV
Fitting instruction
Monteringsvägledning
Montageanleitung
Montage hanleiding
Monteringsvejledning
Manuel de montage
www.vola.com
5 703182 090535
100-2100_V9 40999996
A
200M
L
L1
L2
B
100, 2100, 200V, 2200V, 400V, 2400V
C
L
L1
L4
L2
L3
E
300, 2300
L
L1
L2
L3
