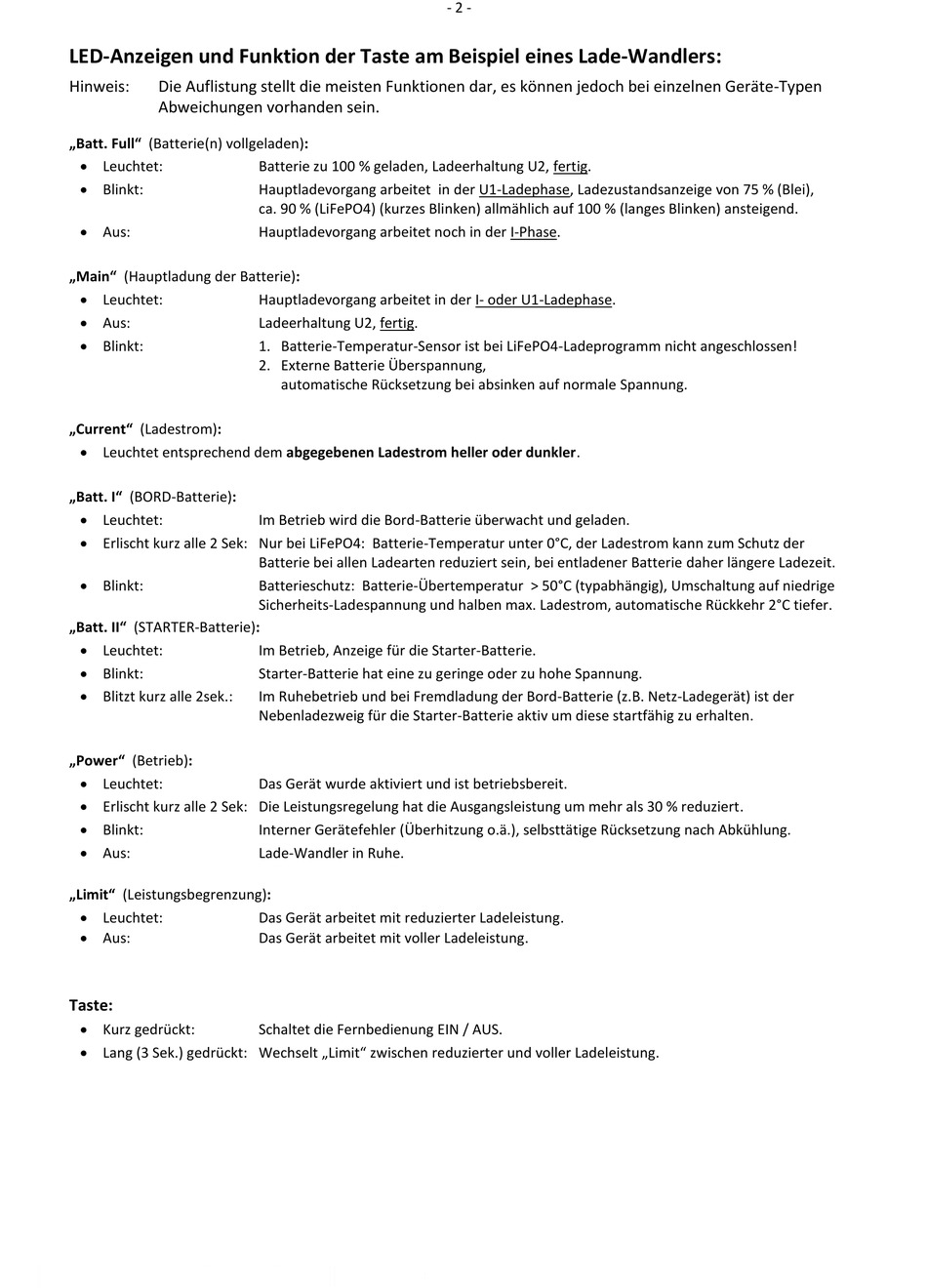

LED-Anzeigen und Funktion der Taste am Beispiel eines Lade-Wandlers:
Hinweis:
Die Auflistung stellt die meisten Funktionen dar, es können jedoch bei einzelnen Geräte-Typen
Abweichungen vorhanden sein.
„Batt. Full" (Batterie(n) vollgeladen):
Leuchtet:
Blinkt:
Aus:
„Main" (Hauptladung der Batterie):
Leuchtet:
Aus:
Blinkt:
„Current" (Ladestrom):
Leuchtet entsprechend dem abgegebenen Ladestrom heller oder dunkler.
„Batt. I" (BORD-Batterie):
Leuchtet:
Erlischt kurz alle 2 Sek: Nur bei LiFePO4: Batterie-Temperatur unter 0°C, der Ladestrom kann zum Schutz der
Blinkt:
„Batt. II" (STARTER-Batterie):
Leuchtet:
Blinkt:
Blitzt kurz alle 2sek.:
„Power" (Betrieb):
Leuchtet:
Erlischt kurz alle 2 Sek: Die Leistungsregelung hat die Ausgangsleistung um mehr als 30 % reduziert.
Blinkt:
Aus:
„Limit" (Leistungsbegrenzung):
Leuchtet:
Aus:
Taste:
Kurz gedrückt:
Lang (3 Sek.) gedrückt: Wechselt „Limit" zwischen reduzierter und voller Ladeleistung.
Batterie zu 100 % geladen, Ladeerhaltung U2, fertig.
Hauptladevorgang arbeitet in der U1-Ladephase, Ladezustandsanzeige von 75 % (Blei),
ca. 90 % (LiFePO4) (kurzes Blinken) allmählich auf 100 % (langes Blinken) ansteigend.
Hauptladevorgang arbeitet noch in der I-Phase.
Hauptladevorgang arbeitet in der I- oder U1-Ladephase.
Ladeerhaltung U2, fertig.
1. Batterie-Temperatur-Sensor ist bei LiFePO4-Ladeprogramm nicht angeschlossen!
2. Externe Batterie Überspannung,
automatische Rücksetzung bei absinken auf normale Spannung.
Im Betrieb wird die Bord-Batterie überwacht und geladen.
Batterie bei allen Ladearten reduziert sein, bei entladener Batterie daher längere Ladezeit.
Batterieschutz: Batterie-Übertemperatur > 50°C (typabhängig), Umschaltung auf niedrige
Sicherheits-Ladespannung und halben max. Ladestrom, automatische Rückkehr 2°C tiefer.
Im Betrieb, Anzeige für die Starter-Batterie.
Starter-Batterie hat eine zu geringe oder zu hohe Spannung.
Im Ruhebetrieb und bei Fremdladung der Bord-Batterie (z.B. Netz-Ladegerät) ist der
Nebenladezweig für die Starter-Batterie aktiv um diese startfähig zu erhalten.
Das Gerät wurde aktiviert und ist betriebsbereit.
Interner Gerätefehler (Überhitzung o.ä.), selbsttätige Rücksetzung nach Abkühlung.
Lade-Wandler in Ruhe.
Das Gerät arbeitet mit reduzierter Ladeleistung.
Das Gerät arbeitet mit voller Ladeleistung.
Schaltet die Fernbedienung EIN / AUS.
