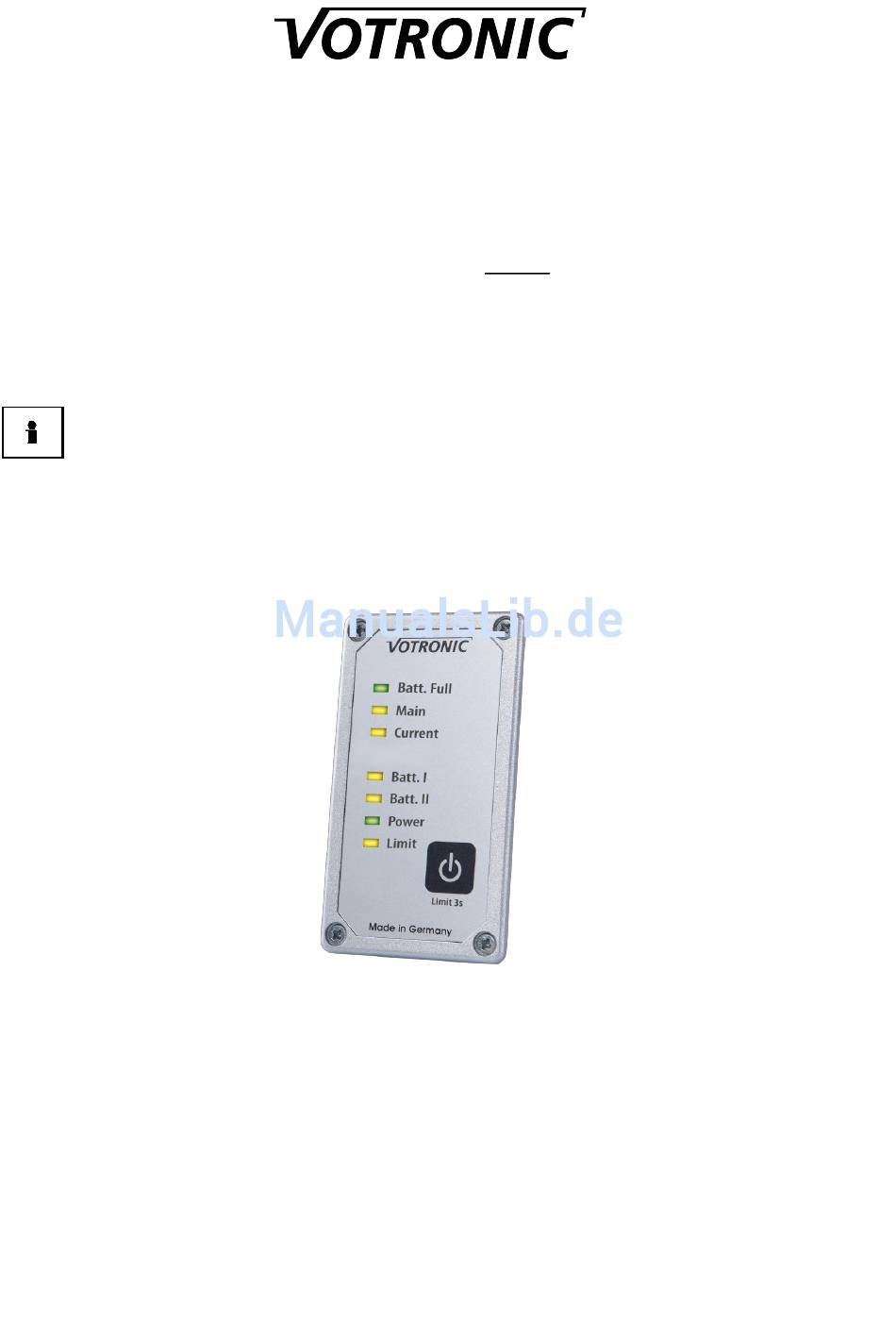

Montage- und Bedienungsanleitung

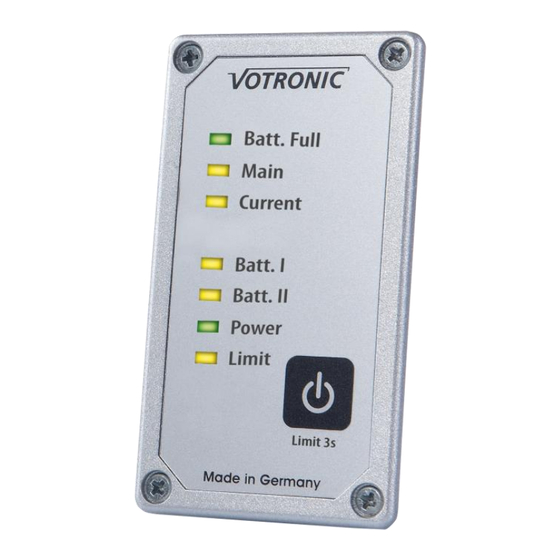

LED Remote Control S
Fernanzeige und Fernbedienung, geeignet für VOTRONIC-Lade-Wandler, Ladegeräte u.a.
mit 6pol. Steckanschluss-Buchse mit der Bezeichnung „Display".
Hierzu gehören z.B. Lade-Wandler VCC 1212-30/50/70/90 und weitere.
Hinweis:
Bei Geräten mit der Anschlussbuchse „Remote Control" wird die Fernbedienung keine ordentliche Funktion
zeigen, es tritt allerdings auch keine Beschädigung der Geräte ein.
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig,
insbesondere die Seite 3 „Sicherheitsrichtlinien und zweckbestimmte Anwendung",
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Die Fernbedienung gestattet die bequeme Fernkontrolle von VOTRONIC Geräten, z.B. Lade-Wandler, wenn diese an einer
schwer zugänglichen Stelle montiert sind.
Das Gerät reiht sich von den Abmessungen her nahtlos in das VOTRONIC-Modulsystem ein. Hierzu gehören Tankanzeige-
Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Batterie-Computer, Voltmeter und Thermometer) sowie
Schalter- und Sicherungspanels.
Montage und Anschluss:
Die Fernbedienung sollte möglichst gut bedien- und einsehbar montiert werden. Der Einbauort sollte so gewählt
werden, dass der Kontrast der Anzeige voll zur Geltung kommt (Sonneneinstrahlung). Die Einbautiefe beträgt
max. 16 mm, so dass die Elektronik innerhalb der Möbelwandstärke liegt.
Die rückseitige Ausschnittöffnung sollte mit einem elektrisch nicht leitenden Material abgedeckt werden, um so
die Elektronik wirksam zu schützen und den eventuell dahinter befindlichen Stauraum voll nutzbar zu erhalten. Die
lichte Weite des Ausschnitts sollte min. 65 x 35 mm betragen, damit ein sicheres Ausrichten der Gerätefront
gewährleistet ist.
Das mitgelieferte Anschlusskabel wird vor dem endgültigen Einbau der Fernbedienung eingesteckt und zum
Gerät geführt.
Nach dem Einbau, wenn jegliche Kurzschlüsse der Elektronik mit anderen Kabeln und Fahrzeug-Masse
ausgeschlossen sind, wird das Kabel am Gerät in die passende Anschlussbuchse „Display" gesteckt.
Eine Verlängerung des Kabels um weitere 5 m ist mit der steckfertigen Steuerleitung Art.-Nr. 2005 möglich.
Nr. 2076
Werbung
Inhaltszusammenfassung für Votronic LED Remote Control S 2076
- Seite 1 Die Fernbedienung gestattet die bequeme Fernkontrolle von VOTRONIC Geräten, z.B. Lade-Wandler, wenn diese an einer schwer zugänglichen Stelle montiert sind. Das Gerät reiht sich von den Abmessungen her nahtlos in das VOTRONIC-Modulsystem ein. Hierzu gehören Tankanzeige- Einheiten (Frisch- und Abwasser und Fäkal), die LCD-Serie (Batterie-Computer, Voltmeter und Thermometer) sowie Schalter- und Sicherungspanels.
- Seite 2 - 2 - LED-Anzeigen und Funktion der Taste am Beispiel eines Lade-Wandlers: Hinweis: Die Auflistung stellt die meisten Funktionen dar, es können jedoch bei einzelnen Geräte-Typen Abweichungen vorhanden sein. „Batt. Full“ (Batterie(n) vollgeladen): Leuchtet: Batterie zu 100 % geladen, Ladeerhaltung U2, fertig. ...
- Seite 3 Die Fern-Anzeige und -Bedienung wurde unter Zugrundelegung der gültigen Sicherheitsrichtlinien gebaut. Die Benutzung darf nur erfolgen: Zusammen mit einem VOTRONIC-Gerät mit 6pol. Anschlussbuchse „Display“. In technisch einwandfreiem Zustand. In einem gut belüfteten Raum, geschützt gegen Regen, Feuchtigkeit, Staub und aggressive Batteriegase sowie in nicht kondensierender Umgebung.
- Seite 4 Steuerleitungs-Verlängerung 5 m lang Art.-Nr. 2005 Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright VOTRONIC 03/18. Made in Germany by VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-20 E-Mail: info@votronic.de...
