Montage- und Bedienungsanleitung
Plus-Distributor 8
Minus-Distributor 14
Die Votronic Verteilermodule Plus-Distributor 8 und Minus-Distributor 14 sind für die korrekte
Verdrahtung von 12 V- und 24 V-Stromkreisen in Reisemobilen, Caravans, Booten, Sonder- und
Einsatzfahrzeugen konzipiert.
Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig,
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
Minus-Distributor 14
mit Gehäusedeckel
mit Gehäusedeckel

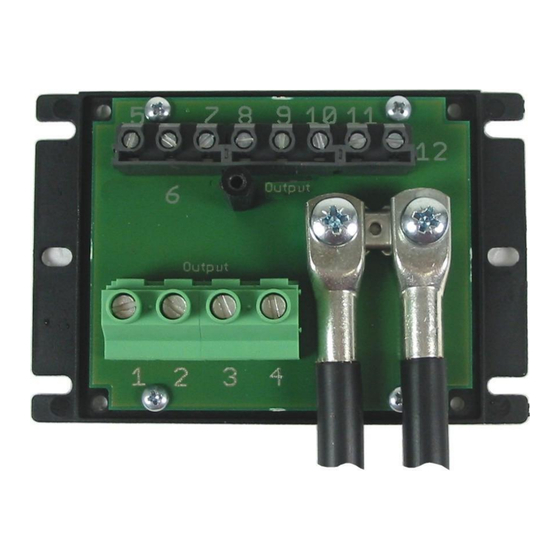

Plus-Distributor 8
(Abbildung ohne Gehäusedeckel)
12 V / 24 V
12 V / 24 V
(Abbildung ohne Gehäusedeckel)
Nr. 3215
Nr. 3218
Werbung
Inhaltszusammenfassung für Votronic Plus-Distributor 8
- Seite 1 Nr. 3218 mit Gehäusedeckel 12 V / 24 V Die Votronic Verteilermodule Plus-Distributor 8 und Minus-Distributor 14 sind für die korrekte Verdrahtung von 12 V- und 24 V-Stromkreisen in Reisemobilen, Caravans, Booten, Sonder- und Einsatzfahrzeugen konzipiert. Bitte lesen Sie diese Montage- und Bedienungsanleitung und die Sicherheitshinweise vollständig, bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
- Seite 2 -- 2 -- Plus-Distributor 8 Verteilung und Absicherung einzelner Stromkreise auf der Batterie-Plus-Seite (siehe Anschluss-Schema). Die folgenden maximalen Strombelastbarkeiten der einzelnen Kabel bzw. Anschluss-Klemmen und -Blöcke dürfen nicht überschritten werden: Sammelblock „+IN“: Kabel 16 mm² mit Kabelschuh max. 70 A (bis 50 °C) bzw. 96 A (bis 30 °C) Anschlussblock „1“:...
- Seite 3 -- 3 -- Anschluss- Schema:...
- Seite 4 1 Stück Streifensicherung 60 A Druckfehler, Irrtum und technische Änderungen vorbehalten. Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Copyright VOTRONIC 05/18. Made in Germany by VOTRONIC Electronic-Systeme GmbH & Co. KG, Johann-Friedrich-Diehm-Str. 10, D-36341 Lauterbach Tel.: +49 (0)6641/91173-0 Fax: +49 (0)6641/91173-20 E-Mail: info@votronic.de...
