inhalt
Vor Beginn der montagearbeiten ist
die Betriebsanleitung aufmerksam zu
lesen und für späteres Nachschlagen
aufzubewahren. Die Sicherheitshin-
weise auf Seite 9 sind zu beachten!
!
Wandgerät
Zisternenausstattung

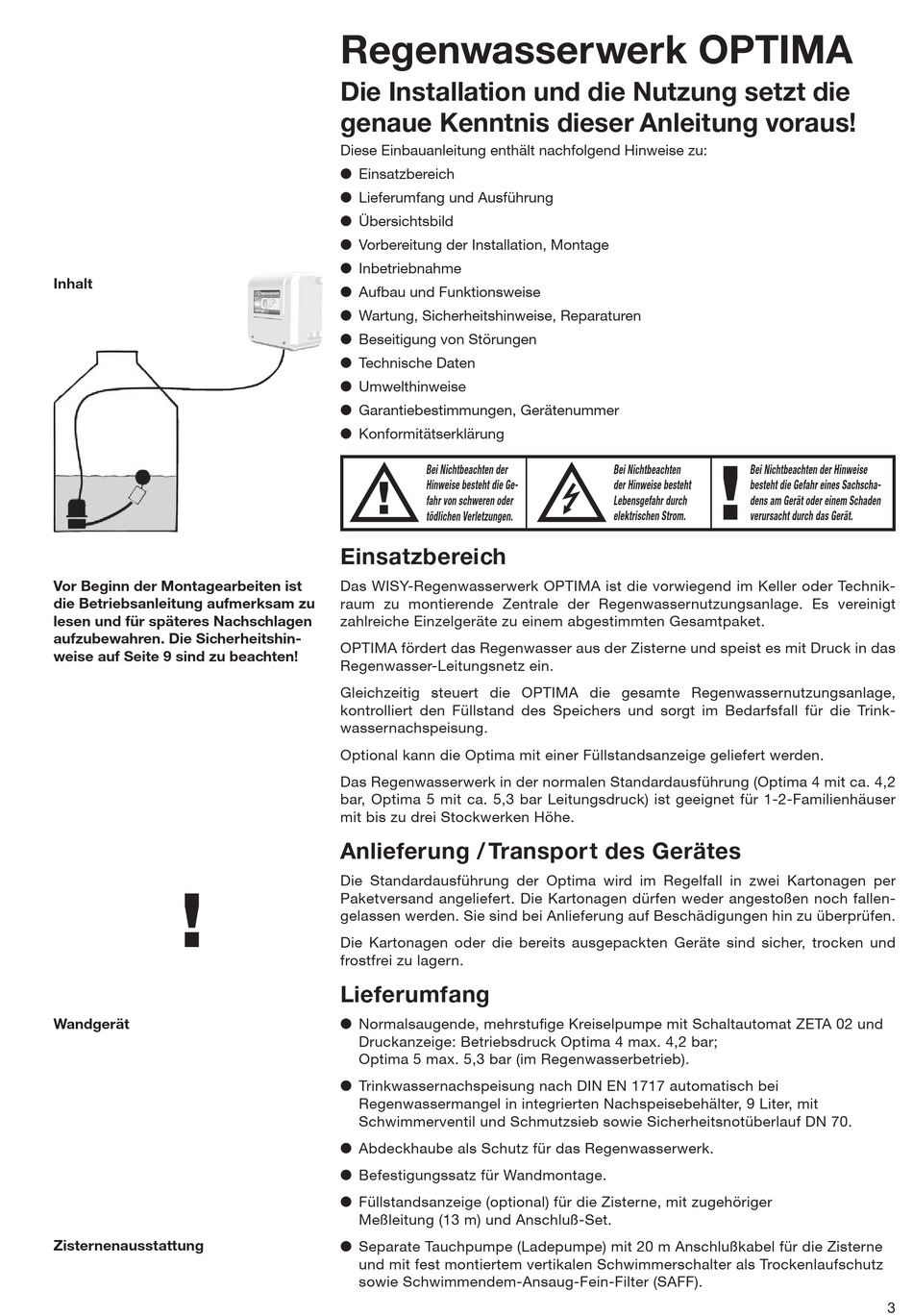

Regenwasserwerk Optima
Die installation und die Nutzung setzt die
genaue Kenntnis dieser anleitung voraus!
Diese Einbauanleitung enthält nachfolgend Hinweise zu:
● Einsatzbereich
● Lieferumfang und Ausführung
● Übersichtsbild
● Vorbereitung der Installation, Montage
● Inbetriebnahme
● Aufbau und Funktionsweise
● Wartung, Sicherheitshinweise, Reparaturen
● Beseitigung von Störungen
● Technische Daten
● Umwelthinweise
● Garantiebestimmungen, Gerätenummer
● Konformitätserklärung
Bei Nichtbeachten der
!
Hinweise besteht die Ge-
fahr von schweren oder
tödlichen Verletzungen.
Einsatzbereich
Das WISY-Regenwasserwerk OPTIMA ist die vorwiegend im Keller oder Technik-
raum zu montierende Zentrale der Regenwassernutzungsanlage. Es vereinigt
zahlreiche Einzelgeräte zu einem abgestimmten Gesamtpaket.
OPTIMA fördert das Regenwasser aus der Zisterne und speist es mit Druck in das
Regenwasser-Leitungsnetz ein.
Gleichzeitig steuert die OPTIMA die gesamte Regenwassernutzungsanlage,
kontrolliert den Füllstand des Speichers und sorgt im Bedarfsfall für die Trink-
wassernachspeisung.
Optional kann die Optima mit einer Füllstandsanzeige geliefert werden.
Das Regenwasserwerk in der normalen Standardausführung (Optima 4 mit ca. 4,2
bar, Optima 5 mit ca. 5,3 bar Leitungsdruck) ist geeignet für 1-2-Familienhäuser
mit bis zu drei Stockwerken Höhe.
anlieferung / transport des Gerätes
Die Standardausführung der Optima wird im Regelfall in zwei Kartonagen per
Paketversand angeliefert. Die Kartonagen dürfen weder angestoßen noch fallen-
gelassen werden. Sie sind bei Anlieferung auf Beschädigungen hin zu überprüfen.
Die Kartonagen oder die bereits ausgepackten Geräte sind sicher, trocken und
frostfrei zu lagern.
Lieferumfang
● Normalsaugende, mehrstufige Kreiselpumpe mit Schaltautomat ZETA 02 und
Druckanzeige: Betriebsdruck Optima 4 max. 4,2 bar;
Optima 5 max. 5,3 bar (im Regenwasserbetrieb).
● Trinkwassernachspeisung nach DIN EN 1717 automatisch bei
Regenwassermangel in integrierten Nachspeisebehälter, 9 Liter, mit
Schwimmerventil und Schmutzsieb sowie Sicherheitsnotüberlauf DN 70.
● Abdeckhaube als Schutz für das Regenwasserwerk.
● Befestigungssatz für Wandmontage.
● Füllstandsanzeige (optional) für die Zisterne, mit zugehöriger
Meßleitung (13 m) und Anschluß-Set.
● Separate Tauchpumpe (Ladepumpe) mit 20 m Anschlußkabel für die Zisterne
und mit fest montiertem vertikalen Schwimmerschalter als Trockenlaufschutz
sowie Schwimmendem-Ansaug-Fein-Filter (SAFF).
!
Bei Nichtbeachten
der Hinweise besteht
Lebensgefahr durch
elektrischen Strom.
Bei Nichtbeachten der Hinweise
besteht die Gefahr eines Sachscha-
dens am Gerät oder einem Schaden
verursacht durch das Gerät.
3
