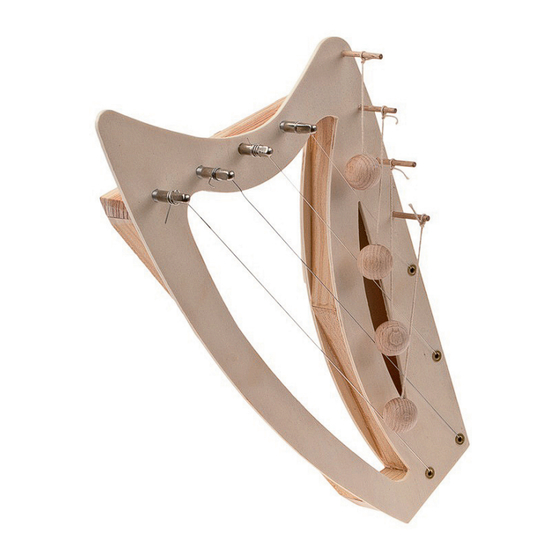

K e l t i s c h e T ü r h a r f e
STÜCKLISTE
Sperrholz
Holzleiste
Holzleiste
Musiksaiten
Perlenkordel
Holzkugel
Messing-Rohrniete
Zitherwirbel
Rundstab
Schweißdraht
D113004#2
113.004
Stückzahl
Maße (mm)
1
300x210x3 Grundplatte
2
250x20x10 Rahmen
2
250x20x5 Rahmen
1
1500 Saiten
1
ø1 Aufhängung Kugeln
4
ø18 Kugeln
4
ø5x0,5 Saitenführung
4
44x5,6 Saitenspanner
1
150x3 Aufhängung Kugeln
1
200x2 Befestigung Saiten
Benötigtes Werkzeug:
Laubsäge oder Dekupiersäge
Bohrer ø3/5mm
Schleifpapier bzw. Werkstattfeile
Holzleim
Seitenschneider
Bleistift, Lineal
Schere
Vorstecher
doppelseitiges Klebeband
Maschinenschraubstock
Bei den OPITEC Werkpackungen handelt es sich
nach Fertigstellung nicht um Artikel mit Spielzeug-
charakter allgemein handelsüblicher Art, sondern
um Lehr- und Lernmittel als Unterstützung der
pädagogischen Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur unter Anleitung und
Aufsicht von sachkundigen Erwachsenen gebaut
und betrieben werden. Für Kinder unter 36 Mona-
ten nicht geeignet. Erstickungsgefahr!
Bezeichnung
Teile-Nr.
Hinweis
1
2
3
4
5
6
7
8
9
10
1
Werbung
Inhaltszusammenfassung für Opitec Hobbyfix 113.004
- Seite 1 113.004 K e l t i s c h e T ü r h a r f e Benötigtes Werkzeug: Laubsäge oder Dekupiersäge Bohrer ø3/5mm Schleifpapier bzw. Werkstattfeile Holzleim Seitenschneider Bleistift, Lineal Schere Vorstecher doppelseitiges Klebeband Maschinenschraubstock Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spielzeug- charakter allgemein handelsüblicher Art, sondern...
- Seite 2 BAUANLEITUNG 1. Die Einzelteile (1,2 und 3) von den Schablonen (Seite 5/7) auf das Sperrholz übertragen (siehe Schneideplan Seite 7) oder Schablone mit Klebefilm fixieren. Bohrmittelpunkte mit dem Vorstecher markieren. Mit der Laubsäge bzw. der Dekupier- säge aussägen und Sägekanten sauber verschleifen. Zum Aussägen der Aussparungen ein ca. 3mm großes Loch bohren und das Laubsägeblatt hindurchfädeln - wieder einspannen und die Aussparung aussägen.
- Seite 3 BAUANLEITUNG 7. Die Zitherwirbel (8) von vorne in die 5. ø5,5mm Bohrungen von der Rahmen- 6. ø5,5mm Bohrungen von der Sperrholz- oberen 4 Bohrungen ø5,5mm gegen leiste (a) nach vorne in die Sperrholz- platte (1) nach hinten in die Leiste (c) den Uhrzeigersinn eindrehen.
- Seite 4 BAUANLEITUNG kurze Saite kurze Saite lange Saite 11. Die Musiksaiten von hinten durch die Bohrungen unter dem Schweißdraht füh- 10. Teil 3 wie abgebildet auf der Rücksei- ren, bis nur noch das gebogene Ende herausragt. Das gebogene Ende um den te von Teil 2 leimen.
- Seite 5 BAUANLEITUNG Schablone Teil 1 M 1:1 D113004#2...
- Seite 6 D113004#1...
- Seite 7 BAUANLEITUNG D113004#2...
- Seite 8 D113004#1...
- Seite 9 BAUANLEITUNG D113004#2...
