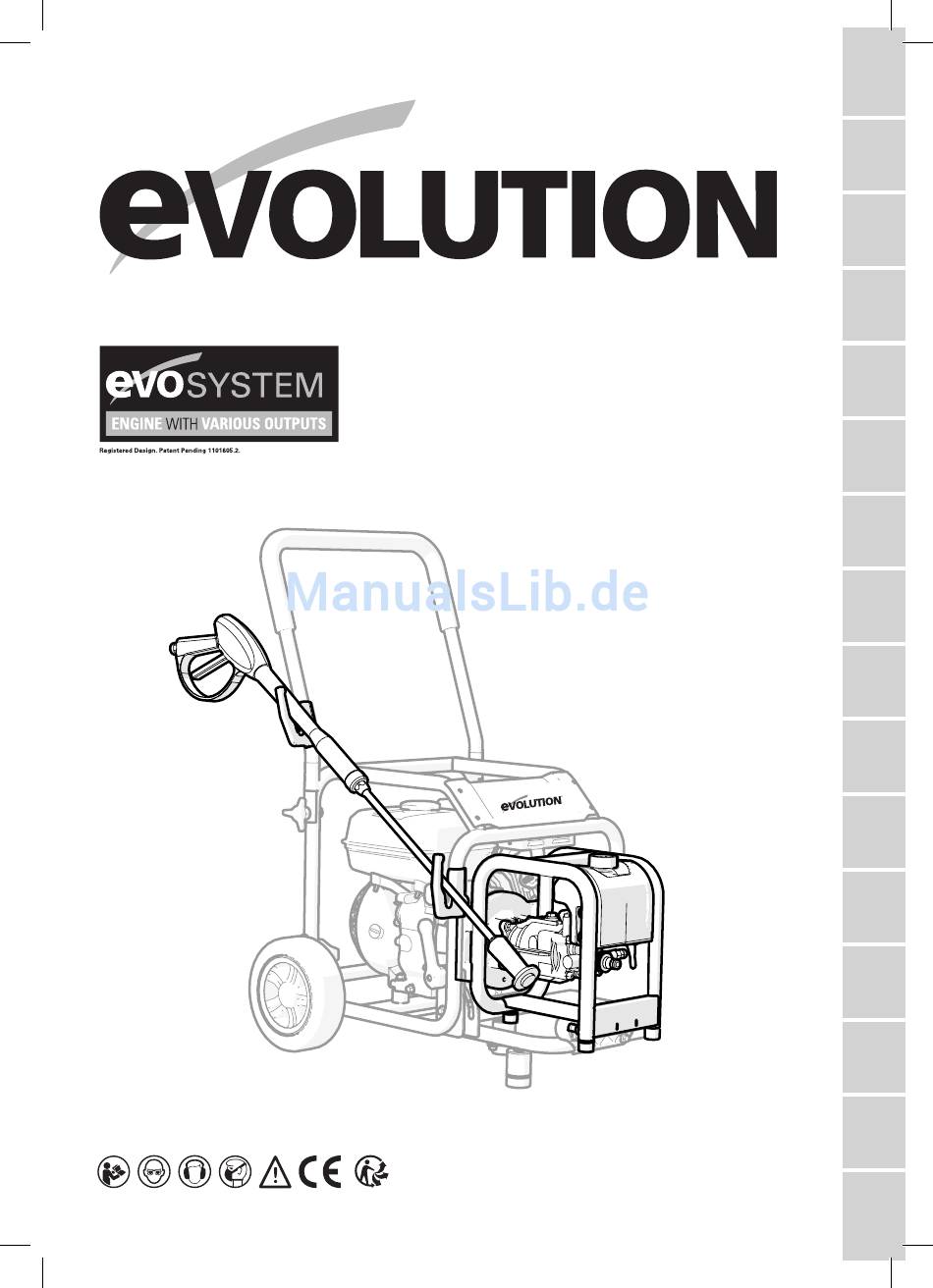

  • Seite 39 ® ® MASCHINE DIVERSEM ZUBEHÖR Eingetragenes Gebrauchsmuster. Patent angemeldet 1101605.2 PW3200 PRESSURE WASHER ORIGINALHANDBUCH Bitte lesen Sie vor der Inbetriebnahme die Anleitung...

  • Seite 41: Laden Sie Eine Kostenlosen Qr

    READER APP herunter und scannen Sie den QR-Code (unten). Sie können sich nun das Video zum HD Evo-System auf Ihrem Smart Phone ansehen. Vergewissern Sie sich, dass die HD-Einstellung aktiviert ist. Falls Sie kein Smart Phone haben, können Sie sämtliche Evolution-Videos auch online abrufen.
  • Seite 42 ® TINHALTSVERZEICHNIS: EC-KONFORMITÄTSERKLÄRUNG Wir, die Hersteller und Importeure, Evolution Power Tools Ltd. EC-Konformitätserklärung Venture One Wichtiger Hinweis Sheffield S20 3FR Evolution Eingeschränkte Garantie erklären, dass das Produkt Evo-System PW3200 Hochdruckreiniger Allgemeine Sicherheitsregeln Teilenummer: Motorbetriebener Hochdruckreiniger PW3200 Zusätzliche spezifische Sicherheitsregeln 45...

  • Seite 43: Evolution Eingeschränkte Garantie

    Ausrüstung bitte Zugriff relevanten Meißel oder Paddel etc. In keinem Fall ist Evolution Technische Helpline sind, deren Anzahl sich Power Tools Haftung für Verluste oder Schäden, die auf der Evolution Power Tools-Website. Wir direkt oder indirekt aus der sein Verwendung unserer betreiben mehrere Helplines in unserer weltweiten Ware oder aus einem anderen Grund.
  • Seite 44 ® geerdeten Oberflächen (Rohre, Heizungen, haben Sie bei unerwarteten Situationen bessere Herde und Kühlschränke). Das Risiko eines Kontrolle über das Maschinenwerkzeug. elektrischen Schlages ist größer, wenn Ihr f. Tragen Sie angemessene Kleidung. Körper mit Erde bzw. Masse verbunden ist. Tragen Sie keine lose Kleidung oder c.

  • Seite 45: Sicherheitsanleitungen Für Motorbetriebenen Hochdruckreiniger

    ® Arbeitsbedingungen und der auszuführenden Abnutzung und Scheuerstellen geprüft werden. Arbeit. Die nichtspezifizierte Verwendung des Überprüfen Sie den Kraftstofftank auf Schäden Maschinenwerkzeugs könnte zu gefährlichen und schlecht sitzenden bzw. abgenutzten Situationen führen. Verschluss. Mängel sind zu beheben, bevor die Maschine verwendet wird. 5.

  • Seite 46: Spezifikation

    Hände von Kindern gelangen. l. Befolgen Sie alle Sicherheitsregeln für g. Verwenden Sie stets eine saubere, den Betrieb der Evolution Evo-System- zuverlässige Wasserquelle. Leitungswasser Maschine Maschine laut Beschreibung im eignet sich am besten. Steht kein jeweiligen Bedienungshandbuch.

  • Seite 47: Überblick Maschine

    ® Überblick Maschine Allgemeine Ansicht des an den Evolution Evo-System-Motor angeschlossenen Hochdruckreinigers Reverse Angle Shown 1. Evolution Evo-System-Motor 6. Wassereinlaufstutzen 2. PW3200 Hochdruckreiniger 7. Pumpe/Ablaufstutzen 3. Hochdruckreiniger-Strahlrohr 8. Hochdruckreiniger-Sicherheitsabzug 4. Tank für Reinigungsmittel 9. Griffhalterungen 5. Verstellbare Düse 10. Ein-/Ausschalter Motor...
  • Seite 48 ® Überblick Maschine Allgemeine Ansicht des an den Evolution Evo-System-Motor angeschlossenen Hochdruckreinigers 10. Ein-/Ausschalter Motor 11. Choke/ Kraftstoffhahn offen/ geschlossen 12. Fußbremse www.evolutionbuild.com...

  • Seite 49: Anschluss Des Pw3200 Hochdruckreinigers An Den Evolution Evo-System-Motor

    ® MONTAGE 1. Anschluss des PW3200 Hochdruckreinigers an den Evolution Evo-System-Motor Hinweis: Ihr Evolution-Hochdruckreiniger ist dafür ausgelegt, an den Evo-System-Motor angeschlossen und von diesem angetrieben zu werden. Schließen Sie den Generator nicht an eine andere Energiequelle an. Ihr Evo-System- Motor verfügt über eine spezielle Kupplung, mit der eine Reihe von Evolution-Zubehörteilen angeschlossen und...
  • Seite 50 ® Maschine. Richten Sie die 3 Fixierstifte und die beiden Stabilisierungsstifte vorsichtig auf die jeweiligen Montagepositionen aus. Die interne Kupplung zwischen Maschine und Zubehör erfolgt automatisch. Ausrichtung oder Angleichung ist nicht erforderlich. • Seien Sie vorsichtig und geduldig - die Kupplung ist präzisionsgefertigt, so dass das Zubehör ohne größeren Kraftaufwand angeschlossen werden kann.

  • Seite 51: Betrieb

    ® Hinweis: Der Einlaufstutzen der Druckpumpe verfügt über einen standardmäßigen 1” BSP Innengewinde-Anschluss. Hier kann der Schnellverschluss-Schlauchanschluss (im Lieferumfang) angebracht werden. (Abb. 4) Der Bediener sollte einen Schlauch für den Anschluss der Maschine an einen geeigneten Wasserhahn erwerben oder zuschneiden. Ein Ende des Schlauchs sollte mit einem Standard- Schlauchanschlussstück (für den Anschluss an die Pumpe) versehen werden.
  • Seite 52 ® angeschlossenen Hochdruckreiniger sollte im Einklang mit den Anleitungen des Evolution- Bedienungshandbuch Maschinen (Sicherheitsanleitungen für Evo-System-Motor) gewählt werden. Wahl des Standorts der Ausrüstung und überprüfen, dass: • die Ausrüstung möglichst eben aufgestellt wird; • die Radbremse betätigt ist; • der Untergrund fest und stabil ist;...

  • Seite 53: Verwendung Von Reinigungsmittel

    ® 5. Bedienung des Strahlrohrs WARNUNG: Der Bediener muss das Strahlrohr mit beiden Händen halten. Es ist gefährlich, das Strahlrohr mit einer Hand zu bedienen. Ein Haltegriff befindet sich ungefähr in der Mitte des Strahlrohrs. (Abb. 8) Hinweis: Der Auslassdruck des Strahlrohrs hängt von der Drehzahl des Motors ab.

  • Seite 54: Wartung Und Einlagerung Im Winter

    ® WARTUNG UND EINLAGERUNG IM WINTER Damit Ihr Hochdruckreiniger über viele Jahre hinweg gut arbeitet, sind einige Wartungsmaßnahmen auszuführen. • Die Passringe sollten stets sauber und frei von Schmutz sein. (Abb. 10) • Halten Sie die 3 Fixierstifte und 2 Stabilisierungsstifte sauber und besprühen Sie sie gelegentlich leicht mit einem Silikonöl.
  • Seite 55 ® Notes www.evolutionbuild.com...

  • Seite 56: Maschineneinheit

    Maschineneinheit WASSERPUMPE 3 Radsatz sorgt für Mobilität. 3 Pumpt 1000 l pro Minute. 3 Einklappbarer Griff für Lagerung. 3 Einlass-Filter verhindert das 3 Robuster & haltbarer Stahlrahmen. Eindringen von Schmutz in die Pumpe. HOCHDRUCKREINIGER WASSERPUMPE 3 Hochwertige Messing-Pumpe. 3 HSchaltbare Spannungen. 3 Beinhaltet Lanze mit 3 Überhitzungsschutz verstellbarer Düse &...
