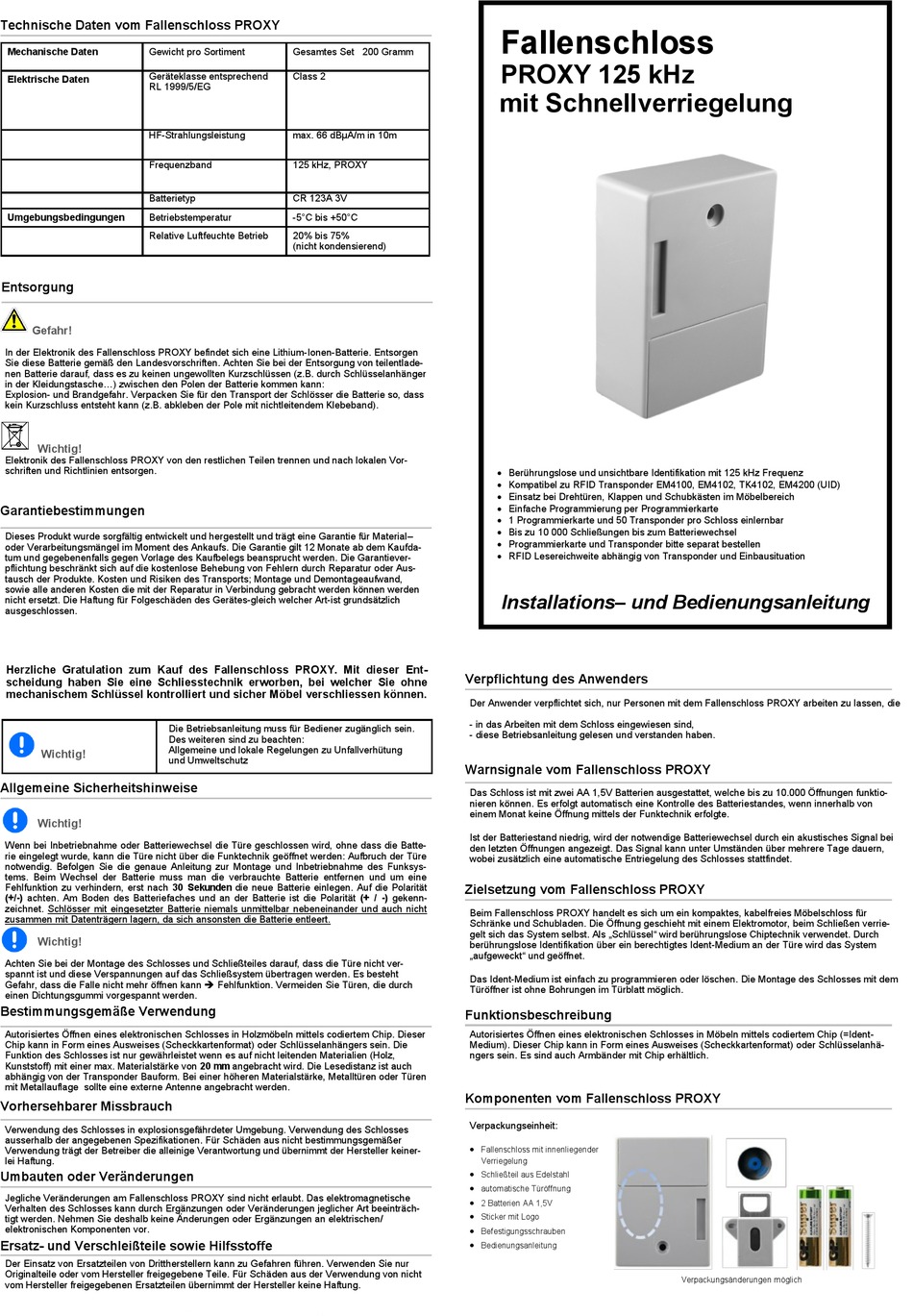

Hettich PROXY Installations- Und Bedienungsanleitung

Technische Daten vom Fallenschloss PROXY
Mechanische Daten Gewicht pro Sortiment
Geräteklasse entsprechend
Elektrische Daten
RL 1999/5/EG
HF-Strahlungsleistung
Frequenzband
Batterietyp
Umgebungsbedingungen Betriebstemperatur
Relative Luftfeuchte Betrieb
Entsorgung
Gefahr!
In der Elektronik des Fallenschloss PROXY befindet sich eine Lithium-Ionen-Batterie. Entsorgen
Sie diese Batterie gemäß den Landesvorschriften. Achten Sie bei der Entsorgung von teilentlade-
nen Batterie darauf, dass es zu keinen ungewollten Kurzschlüssen (z.B. durch Schlüsselanhänger
in der Kleidungstasche...) zwischen den Polen der Batterie kommen kann:
Explosion- und Brandgefahr. Verpacken Sie für den Transport der Schlösser die Batterie so, dass
kein Kurzschluss entsteht kann (z.B. abkleben der Pole mit nichtleitendem Klebeband).
Wichtig!
Elektronik des Fallenschloss PROXY von den restlichen Teilen trennen und nach lokalen Vor-
schriften und Richtlinien entsorgen.
Garantiebestimmungen
Dieses Produkt wurde sorgfältig entwickelt und hergestellt und trägt eine Garantie für Material–
oder Verarbeitungsmängel im Moment des Ankaufs. Die Garantie gilt 12 Monate ab dem Kaufda-
tum und gegebenenfalls gegen Vorlage des Kaufbelegs beansprucht werden. Die Garantiever-
pflichtung beschränkt sich auf die kostenlose Behebung von Fehlern durch Reparatur oder Aus-
tausch der Produkte. Kosten und Risiken des Transports; Montage und Demontageaufwand,
sowie alle anderen Kosten die mit der Reparatur in Verbindung gebracht werden können werden
nicht ersetzt. Die Haftung für Folgeschäden des Gerätes-gleich welcher Art-ist grundsätzlich
ausgeschlossen.
Herzliche Gratulation zum Kauf des Fallenschloss PROXY. Mit dieser Ent-
scheidung haben Sie eine Schliesstechnik erworben, bei welcher Sie ohne
mechanischem Schlüssel kontrolliert und sicher Möbel verschliessen können.
Die Betriebsanleitung muss für Bediener zugänglich sein.
Des weiteren sind zu beachten:
Allgemeine und lokale Regelungen zu Unfallverhütung
Wichtig!
und Umweltschutz
Allgemeine Sicherheitshinweise
Wichtig!
Wenn bei Inbetriebnahme oder Batteriewechsel die Türe geschlossen wird, ohne dass die Batte-
rie eingelegt wurde, kann die Türe nicht über die Funktechnik geöffnet werden: Aufbruch der Türe
notwendig. Befolgen Sie die genaue Anleitung zur Montage und Inbetriebnahme des Funksys-
tems. Beim Wechsel der Batterie muss man die verbrauchte Batterie entfernen und um eine
Fehlfunktion zu verhindern, erst nach 30 Sekunden die neue Batterie einlegen. Auf die Polarität
(+/-) achten. Am Boden des Batteriefaches und an der Batterie ist die Polarität (+ / -) gekenn-
zeichnet. Schlösser mit eingesetzter Batterie niemals unmittelbar nebeneinander und auch nicht
zusammen mit Datenträgern lagern, da sich ansonsten die Batterie entleert.
Wichtig!
Achten Sie bei der Montage des Schlosses und Schließteiles darauf, dass die Türe nicht ver-
spannt ist und diese Verspannungen auf das Schließsystem übertragen werden. Es besteht
Gefahr, dass die Falle nicht mehr öffnen kann  Fehlfunktion. Vermeiden Sie Türen, die durch
einen Dichtungsgummi vorgespannt werden.
Bestimmungsgemäße Verwendung
Autorisiertes Öffnen eines elektronischen Schlosses in Holzmöbeln mittels codiertem Chip. Dieser
Chip kann in Form eines Ausweises (Scheckkartenformat) oder Schlüsselanhängers sein. Die
Funktion des Schlosses ist nur gewährleistet wenn es auf nicht leitenden Materialien (Holz,
Kunststoff) mit einer max. Materialstärke von 20 mm angebracht wird. Die Lesedistanz ist auch
abhängig von der Transponder Bauform. Bei einer höheren Materialstärke, Metalltüren oder Türen
mit Metallauflage sollte eine externe Antenne angebracht werden.
Vorhersehbarer Missbrauch
Verwendung des Schlosses in explosionsgefährdeter Umgebung. Verwendung des Schlosses
ausserhalb der angegebenen Spezifikationen. Für Schäden aus nicht bestimmungsgemäßer
Verwendung trägt der Betreiber die alleinige Verantwortung und übernimmt der Hersteller keiner-
lei Haftung.
Umbauten oder Veränderungen
Jegliche Veränderungen am Fallenschloss PROXY sind nicht erlaubt. Das elektromagnetische
Verhalten des Schlosses kann durch Ergänzungen oder Veränderungen jeglicher Art beeinträch-
tigt werden. Nehmen Sie deshalb keine Änderungen oder Ergänzungen an elektrischen/
elektronischen Komponenten vor.
Ersatz- und Verschleißteile sowie Hilfsstoffe
Der Einsatz von Ersatzteilen von Drittherstellern kann zu Gefahren führen. Verwenden Sie nur
Originalteile oder vom Hersteller freigegebene Teile. Für Schäden aus der Verwendung von nicht
vom Hersteller freigegebenen Ersatzteilen übernimmt der Hersteller keine Haftung.
Gesamtes Set 200 Gramm
Class 2
max. 66 dBµA/m in 10m
125 kHz, PROXY
CR 123A 3V
-5°C bis +50°C
20% bis 75%
(nicht kondensierend)
Fallenschloss
PROXY 125 kHz
mit Schnellverriegelung
 Berührungslose und unsichtbare Identifikation mit 125 kHz Frequenz
 Kompatibel zu RFID Transponder EM4100, EM4102, TK4102, EM4200 (UID)
 Einsatz bei Drehtüren, Klappen und Schubkästen im Möbelbereich
 Einfache Programmierung per Programmierkarte
 1 Programmierkarte und 50 Transponder pro Schloss einlernbar
 Bis zu 10 000 Schließungen bis zum Batteriewechsel
 Programmierkarte und Transponder bitte separat bestellen
 RFID Lesereichweite abhängig von Transponder und Einbausituation
Installations– und Bedienungsanleitung
Verpflichtung des Anwenders
Der Anwender verpflichtet sich, nur Personen mit dem Fallenschloss PROXY arbeiten zu lassen, die
- in das Arbeiten mit dem Schloss eingewiesen sind,
- diese Betriebsanleitung gelesen und verstanden haben.
Warnsignale vom Fallenschloss PROXY
Das Schloss ist mit zwei AA 1,5V Batterien ausgestattet, welche bis zu 10.000 Öffnungen funktio-
nieren können. Es erfolgt automatisch eine Kontrolle des Batteriestandes, wenn innerhalb von
einem Monat keine Öffnung mittels der Funktechnik erfolgte.
Ist der Batteriestand niedrig, wird der notwendige Batteriewechsel durch ein akustisches Signal bei
den letzten Öffnungen angezeigt. Das Signal kann unter Umständen über mehrere Tage dauern,
wobei zusätzlich eine automatische Entriegelung des Schlosses stattfindet.
Zielsetzung vom Fallenschloss PROXY
Beim Fallenschloss PROXY handelt es sich um ein kompaktes, kabelfreies Möbelschloss für
Schränke und Schubladen. Die Öffnung geschieht mit einem Elektromotor, beim Schließen verrie-
gelt sich das System selbst. Als „Schlüssel" wird berührungslose Chiptechnik verwendet. Durch
berührungslose Identifikation über ein berechtigtes Ident-Medium an der Türe wird das System
„aufgeweckt" und geöffnet.
Das Ident-Medium ist einfach zu programmieren oder löschen. Die Montage des Schlosses mit dem
Türöffner ist ohne Bohrungen im Türblatt möglich.
Funktionsbeschreibung
Autorisiertes Öffnen eines elektronischen Schlosses in Möbeln mittels codiertem Chip (=Ident-
Medium). Dieser Chip kann in Form eines Ausweises (Scheckkartenformat) oder Schlüsselanhä-
ngers sein. Es sind auch Armbänder mit Chip erhältlich.
Komponenten vom Fallenschloss PROXY
Verpackungseinheit:

Fallenschloss mit innenliegender
Verriegelung

Schließteil aus Edelstahl

automatische Türöffnung

2 Batterien AA 1,5V

Sticker mit Logo

Befestigungsschrauben

Bedienungsanleitung
Verpackungsänderungen möglich
