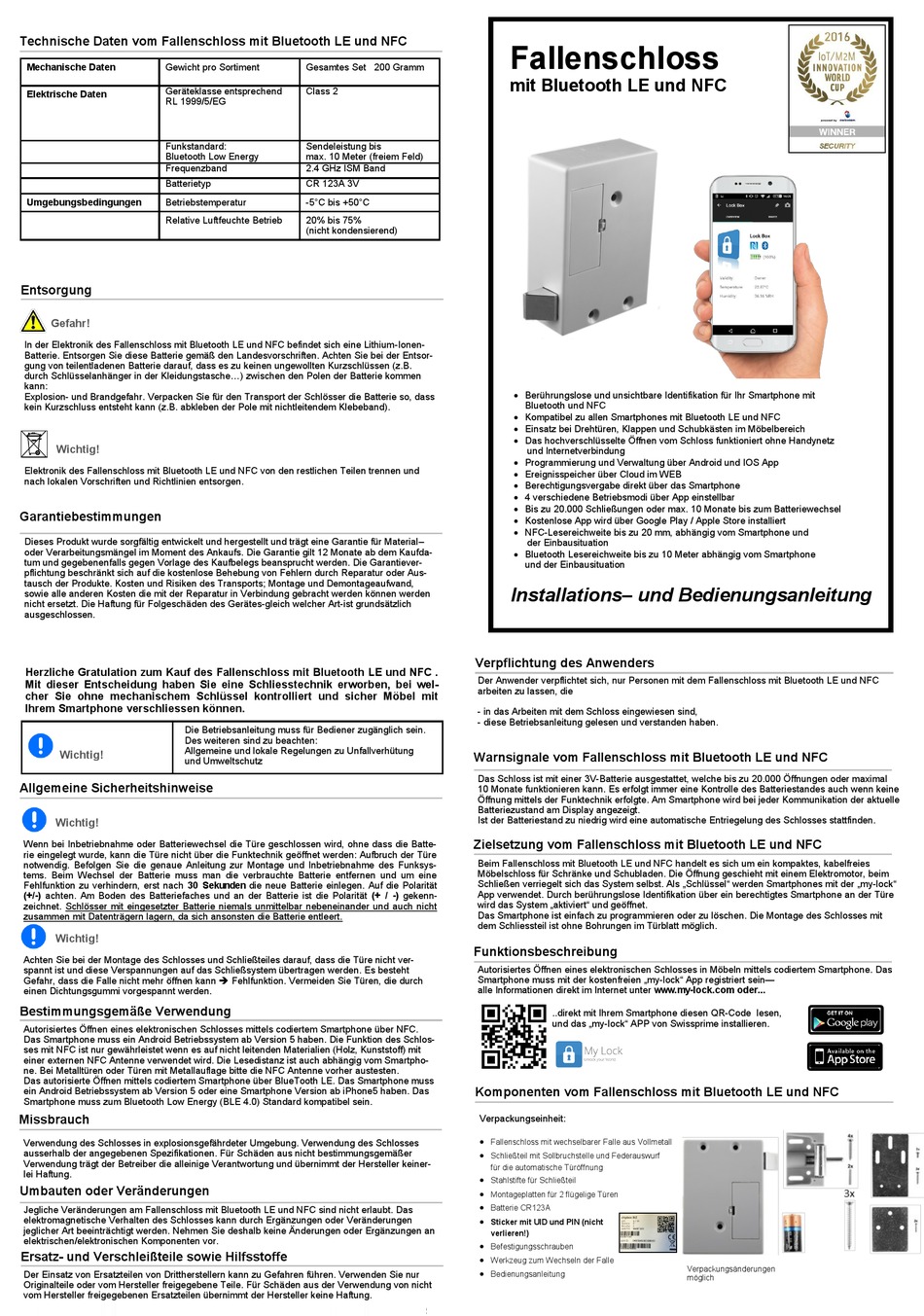

Hettich Fallenschloss Installations- Und Bedienungsanleitung

Technische Daten vom Fallenschloss mit Bluetooth LE und NFC
Mechanische Daten Gewicht pro Sortiment
Geräteklasse entsprechend
Elektrische Daten
RL 1999/5/EG
Funkstandard:
Bluetooth Low Energy
Frequenzband
Batterietyp
Umgebungsbedingungen Betriebstemperatur
Relative Luftfeuchte Betrieb
Entsorgung
Gefahr!
In der Elektronik des Fallenschloss mit Bluetooth LE und NFC befindet sich eine Lithium-Ionen-
Batterie. Entsorgen Sie diese Batterie gemäß den Landesvorschriften. Achten Sie bei der Entsor-
gung von teilentladenen Batterie darauf, dass es zu keinen ungewollten Kurzschlüssen (z.B.
durch Schlüsselanhänger in der Kleidungstasche...) zwischen den Polen der Batterie kommen
kann:
Explosion- und Brandgefahr. Verpacken Sie für den Transport der Schlösser die Batterie so, dass
kein Kurzschluss entsteht kann (z.B. abkleben der Pole mit nichtleitendem Klebeband).
Wichtig!
Elektronik des Fallenschloss mit Bluetooth LE und NFC von den restlichen Teilen trennen und
nach lokalen Vorschriften und Richtlinien entsorgen.
Garantiebestimmungen
Dieses Produkt wurde sorgfältig entwickelt und hergestellt und trägt eine Garantie für Material–
oder Verarbeitungsmängel im Moment des Ankaufs. Die Garantie gilt 12 Monate ab dem Kaufda-
tum und gegebenenfalls gegen Vorlage des Kaufbelegs beansprucht werden. Die Garantiever-
pflichtung beschränkt sich auf die kostenlose Behebung von Fehlern durch Reparatur oder Aus-
tausch der Produkte. Kosten und Risiken des Transports; Montage und Demontageaufwand,
sowie alle anderen Kosten die mit der Reparatur in Verbindung gebracht werden können werden
nicht ersetzt. Die Haftung für Folgeschäden des Gerätes-gleich welcher Art-ist grundsätzlich
ausgeschlossen.
Herzliche Gratulation zum Kauf des Fallenschloss mit Bluetooth LE und NFC .
Mit dieser Entscheidung haben Sie eine Schliesstechnik erworben, bei wel-
cher Sie ohne mechanischem Schlüssel kontrolliert und sicher Möbel mit
Ihrem Smartphone verschliessen können.
Die Betriebsanleitung muss für Bediener zugänglich sein.
Des weiteren sind zu beachten:
Allgemeine und lokale Regelungen zu Unfallverhütung
Wichtig!
und Umweltschutz
Allgemeine Sicherheitshinweise
Wichtig!
Wenn bei Inbetriebnahme oder Batteriewechsel die Türe geschlossen wird, ohne dass die Batte-
rie eingelegt wurde, kann die Türe nicht über die Funktechnik geöffnet werden: Aufbruch der Türe
notwendig. Befolgen Sie die genaue Anleitung zur Montage und Inbetriebnahme des Funksys-
tems. Beim Wechsel der Batterie muss man die verbrauchte Batterie entfernen und um eine
Fehlfunktion zu verhindern, erst nach 30 Sekunden die neue Batterie einlegen. Auf die Polarität
(+/-) achten. Am Boden des Batteriefaches und an der Batterie ist die Polarität (+ / -) gekenn-
zeichnet. Schlösser mit eingesetzter Batterie niemals unmittelbar nebeneinander und auch nicht
zusammen mit Datenträgern lagern, da sich ansonsten die Batterie entleert.
Wichtig!
Achten Sie bei der Montage des Schlosses und Schließteiles darauf, dass die Türe nicht ver-
spannt ist und diese Verspannungen auf das Schließsystem übertragen werden. Es besteht
Gefahr, dass die Falle nicht mehr öffnen kann  Fehlfunktion. Vermeiden Sie Türen, die durch
einen Dichtungsgummi vorgespannt werden.
Bestimmungsgemäße Verwendung
Autorisiertes Öffnen eines elektronischen Schlosses mittels codiertem Smartphone über NFC.
Das Smartphone muss ein Android Betriebssystem ab Version 5 haben. Die Funktion des Schlos-
ses mit NFC ist nur gewährleistet wenn es auf nicht leitenden Materialien (Holz, Kunststoff) mit
einer externen NFC Antenne verwendet wird. Die Lesedistanz ist auch abhängig vom Smartpho-
ne. Bei Metalltüren oder Türen mit Metallauflage bitte die NFC Antenne vorher austesten.
Das autorisierte Öffnen mittels codiertem Smartphone über BlueTooth LE. Das Smartphone muss
ein Android Betriebssystem ab Version 5 oder eine Smartphone Version ab iPhone5 haben. Das
Smartphone muss zum Bluetooth Low Energy (BLE 4.0) Standard kompatibel sein.
Missbrauch
Verwendung des Schlosses in explosionsgefährdeter Umgebung. Verwendung des Schlosses
ausserhalb der angegebenen Spezifikationen. Für Schäden aus nicht bestimmungsgemäßer
Verwendung trägt der Betreiber die alleinige Verantwortung und übernimmt der Hersteller keiner-
lei Haftung.
Umbauten oder Veränderungen
Jegliche Veränderungen am Fallenschloss mit Bluetooth LE und NFC sind nicht erlaubt. Das
elektromagnetische Verhalten des Schlosses kann durch Ergänzungen oder Veränderungen
jeglicher Art beeinträchtigt werden. Nehmen Sie deshalb keine Änderungen oder Ergänzungen an
elektrischen/elektronischen Komponenten vor.
Ersatz- und Verschleißteile sowie Hilfsstoffe
Der Einsatz von Ersatzteilen von Drittherstellern kann zu Gefahren führen. Verwenden Sie nur
Originalteile oder vom Hersteller freigegebene Teile. Für Schäden aus der Verwendung von nicht
vom Hersteller freigegebenen Ersatzteilen übernimmt der Hersteller keine Haftung.
Gesamtes Set 200 Gramm
Class 2
Sendeleistung bis
max. 10 Meter (freiem Feld)
2.4 GHz ISM Band
CR 123A 3V
-5°C bis +50°C
20% bis 75%
(nicht kondensierend)
Verpflichtung des Anwenders
Der Anwender verpflichtet sich, nur Personen mit dem Fallenschloss mit Bluetooth LE und NFC
arbeiten zu lassen, die
- in das Arbeiten mit dem Schloss eingewiesen sind,
- diese Betriebsanleitung gelesen und verstanden haben.
Warnsignale vom Fallenschloss mit Bluetooth LE und NFC
Das Schloss ist mit einer 3V-Batterie ausgestattet, welche bis zu 20.000 Öffnungen oder maximal
10 Monate funktionieren kann. Es erfolgt immer eine Kontrolle des Batteriestandes auch wenn keine
Öffnung mittels der Funktechnik erfolgte. Am Smartphone wird bei jeder Kommunikation der aktuelle
Batteriezustand am Display angezeigt.
Ist der Batteriestand zu niedrig wird eine automatische Entriegelung des Schlosses stattfinden.
Zielsetzung vom Fallenschloss mit Bluetooth LE und NFC
Beim Fallenschloss mit Bluetooth LE und NFC handelt es sich um ein kompaktes, kabelfreies
Möbelschloss für Schränke und Schubladen. Die Öffnung geschieht mit einem Elektromotor, beim
Schließen verriegelt sich das System selbst. Als „Schlüssel" werden Smartphones mit der „my-lock"
App verwendet. Durch berührungslose Identifikation über ein berechtigtes Smartphone an der Türe
wird das System „aktiviert" und geöffnet.
Das Smartphone ist einfach zu programmieren oder zu löschen. Die Montage des Schlosses mit
dem Schliessteil ist ohne Bohrungen im Türblatt möglich.
Funktionsbeschreibung
Autorisiertes Öffnen eines elektronischen Schlosses in Möbeln mittels codiertem Smartphone. Das
Smartphone muss mit der kostenfreien „my-lock" App registriert sein—
alle Informationen direkt im Internet unter www.my-lock.com oder...
Komponenten vom Fallenschloss mit Bluetooth LE und NFC
Verpackungseinheit:









Fallenschloss
mit Bluetooth LE und NFC
 Berührungslose und unsichtbare Identifikation für Ihr Smartphone mit
Bluetooth und NFC
 Kompatibel zu allen Smartphones mit Bluetooth LE und NFC
 Einsatz bei Drehtüren, Klappen und Schubkästen im Möbelbereich
 Das hochverschlüsselte Öffnen vom Schloss funktioniert ohne Handynetz
und Internetverbindung
 Programmierung und Verwaltung über Android und IOS App
 Ereignisspeicher über Cloud im WEB
 Berechtigungsvergabe direkt über das Smartphone
 4 verschiedene Betriebsmodi über App einstellbar
 Bis zu 20.000 Schließungen oder max. 10 Monate bis zum Batteriewechsel
 Kostenlose App wird über Google Play / Apple Store installiert
 NFC-Lesereichweite bis zu 20 mm, abhängig vom Smartphone und
der Einbausituation
 Bluetooth Lesereichweite bis zu 10 Meter abhängig vom Smartphone
und der Einbausituation
Installations– und Bedienungsanleitung
..direkt mit Ihrem Smartphone diesen QR-Code lesen,
und das „my-lock" APP von Swissprime installieren.
Fallenschloss mit wechselbarer Falle aus Vollmetall
Schließteil mit Sollbruchstelle und Federauswurf
für die automatische Türöffnung
Stahlstifte für Schließteil
Montageplatten für 2 flügelige Türen
Batterie CR123A
Sticker mit UID und PIN (nicht
verlieren!)
Befestigungsschrauben
Werkzeug zum Wechseln der Falle
Bedienungsanleitung
