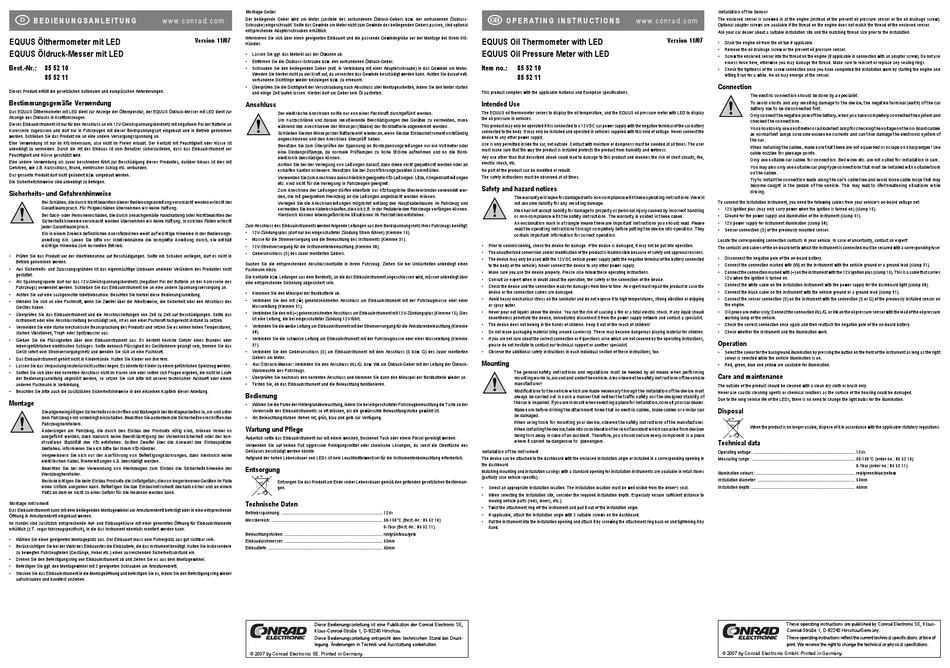

B E D I E N U N G S A N L E I T U N G www.conrad.com
EQUUS Ölthermometer mit LED

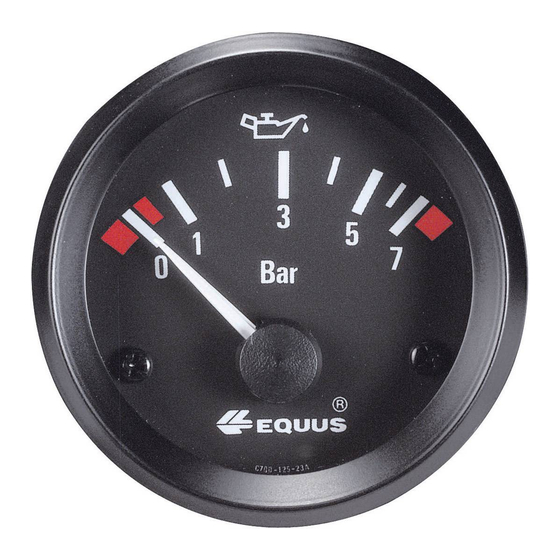

EQUUS Öldruck-Messer mit LED
Best.-Nr.: 85 52 10
85 52 11
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Bestimmungsgemäße Verwendung
Das EQUUS Ölthermometer mit LED dient zur Anzeige der Öltemperatur, der EQUUS Öldruck-Messer mit LED dient zur
Anzeige des Öldrucks in Kraftfahrzeugen.
Dieses Einbauinstrument ist nur für den Anschluss an ein 12V-Gleichspannungsbordnetz mit negativem Pol der Batterie an
Karosserie zugelassen und darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen
werden. Schließen Sie das Produkt nie an eine andere Versorgungsspannung an.
Eine Verwendung ist nur im Kfz-Innenraum, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit oder Nässe ist
unbedingt zu vermeiden. Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Einbauinstrument vor
Feuchtigkeit und Nässe geschützt wird.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit
Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Sicherheits- und Gefahrenhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden erlischt der
Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden übernehmen wir keine Haftung. In solchen Fällen erlischt
jeder Garantieanspruch.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in der Bedienungs-
anleitung hin. Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält
wichtige Hinweise zum korrekten Betrieb.
• Prüfen Sie das Produkt vor der Inbetriebnahme auf Beschädigungen. Sollte ein Schaden vorliegen, darf es nicht in
Betrieb genommen werden.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht
gestattet.
• Als Spannungsquelle darf nur das 12V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des
Fahrzeugs) verwendet werden. Schließen Sie das Einbauinstrument nie an eine andere Spannungsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme. Beachten Sie hierbei diese Bedienungsanleitung.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des
Gerätes haben.
• Überprüfen Sie das Einbauinstrument und die Anschlussleitungen von Zeit zu Zeit auf Beschädigungen. Sollte das
Instrument oder eine Anschlussleitung beschädigt sein, ist es von einer Fachkraft fachgerecht instand zu setzen.
• Vermeiden Sie eine starke mechanische Beanspruchung des Produkts und setzen Sie es keinen hohen Temperaturen,
starken Vibrationen, Tropf- oder Spritzwasser aus.
• Gießen Sie nie Flüssigkeiten über dem Einbauinstrument aus. Es besteht höchste Gefahr eines Brandes oder
lebensgefährlichen elektrischen Schlages. Sollte dennoch Flüssigkeit ins Geräteinnere gelangt sein, trennen Sie das
Gerät sofort vom Stromversorgungsnetz und wenden Sie sich an eine Fachkraft.
• Das Einbauinstrument gehört nicht in Kinderhände. Halten Sie Kinder von ihm fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe
der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem
anderen Fachmann in Verbindung.
• Beachten Sie bitte auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.
Montage
Die allgemeingültigen Sicherheitsvorschriften und Maßregeln bei Montagearbeiten in, um und unter
dem Fahrzeug sind unbedingt einzuhalten. Beachten Sie außerdem die Sicherheitsvorschriften des
Fahrzeugherstellers.
Änderungen am Fahrzeug, die durch den Einbau des Produkts nötig sind, müssen immer so
ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der kon-
struktiven Stabilität des Kfz entstehen. Sollten Zweifel über die Auswahl des Einbauplatzes
bestehen, informieren Sie sich bitte bei Ihrem Kfz-Händler.
Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine
elektrischen Kabel, Bremsleitungen o.ä. beschädigt werden.
Beachten Sie bei der Verwendung von Werkzeugen zum Einbau die Sicherheitshinweise der
Werkzeughersteller.
Berücksichtigen Sie beim Einbau Produkts die Unfallgefahr, die von losgerissenen Geräten im Falle
eines Unfalls ausgehen kann. Befestigen Sie das Einbauinstrument deshalb sicher und an einem
Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.
Montage Instrument
Das Einbauinstrument kann mit dem beiliegenden Montagewinkel am Armaturenbrett befestigt oder in eine entsprechende
Öffnung in Armaturenbrett eingebaut werden.
Im Handel sind zusätzlich entsprechende Auf- und Einbaugehäuse mit einer genormten Öffnung für Einbauinstrumente
erhältlich (z.T. sogar fahrzeugspezifisch), in die das Instrument ebenfalls montiert werden kann.
• Wählen Sie einen geeigneten Montageplatz aus. Der Einbauort muss vom Fahrerplatz aus gut sichtbar sein.
• Berücksichtigen Sie bei der Wahl des Einbauortes die Einbautiefe, die das Instrument benötigt. Halten Sie insbesondere
zu bewegten Fahrzeugteilen (Gestänge, Hebel etc.) einen ausreichenden Sicherheitsabstand ein.
• Drehen Sie den Befestigungsring von Einbauinstrument ab und ziehen Sie es aus dem Montagewinkel.
• Befestigen Sie ggf. den Montagewinkel mit 2 geeigneten Schrauben am Armaturenbrett.
• Stecken Sie das Einbauinstrument in die Montageöffnung und befestigen Sie es, indem Sie den Befestigungsring wieder
aufschrauben und handfest anziehen.
Montage Geber
Der beiliegende Geber wird am Motor (anstelle des vorhandenen Öldruck-Gebers bzw. der vorhandenen Ölablass-
Schraube) eingeschraubt. Sollte das Gewinde am Motor nicht zum Gewinde des beiliegenden Gebers passen, sind optional
entsprechende Adapterschrauben erhältlich.
Informieren Sie sich über einen geeigneten Einbauort und die passende Gewindegröße vor der Montage bei Ihrem Kfz-
Version 11/07
Händler.
• Lassen Sie ggf. das Motoröl aus der Ölwanne ab.
• Entfernen Sie die Ölablass-Schraube bzw. den vorhandenen Öldruck-Geber.
• Schrauben Sie den beiliegenden Geber (evtl. in Verbindung mit einer Adapterschraube) in das Gewinde am Motor.
Wenden Sie hierbei nicht zu viel Kraft auf, da ansonsten das Gewinde beschädigt werden kann. Achten Sie darauf evtl.
vorhandene Dichtringe wieder beizulegen bzw. zu erneuern.
• Überprüfen Sie die Dichtigkeit der Verschraubung nach Abschluss aller Montagearbeiten, indem Sie den Motor starten
und einige Zeit laufen lassen. Hierbei darf am Geber kein Öl austreten.
Anschluss
Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.
Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss
während des Anschlusses der Minuspol (Masse) der Bordbatterie abgeklemmt werden.
Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Einbauinstrument vollständig
angeschlossen und den Anschluss überprüft haben.
Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder
eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufnehmen und so die Bord-
elektronik beschädigen können.
Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an
scharfen Kanten scheuern. Benutzen Sie bei Durchführungspunkten Gummitüllen.
Verwenden Sie zum Anschluss ausschließlich geeignete Kfz-Leitungen. Litze, Klingeldrahtleitungen
etc. sind nicht für die Verlegung in Fahrzeugen geeignet.
Zum Anschluss der Leitungen dürfen ebenfalls nur Kfz-taugliche Steckverbinder verwendet wer-
den, die mit geeignetem Werkzeug an die Leitungen angebracht werden müssen.
Verlegen Sie die Anschlussleitungen möglichst entlang des Hauptkabelbaums im Fahrzeug und
vermeiden Sie lose Kabelschlaufen, die sich z.B. in der Pedalerie des Fahrzeugs verfangen können.
Hierdurch können lebensgefährliche Situationen im Fahrbetrieb entstehen.
Zum Anschluss des Einbauinstruments werden folgende Leitungen aus dem Bordspannungsnetz Ihres Fahrzeugs benötigt:
• 12V-Zündungsplus (darf nur bei eingeschalteter Zündung Strom führen) (Klemme 15).
• Masse für die Stromversorgung und die Beleuchtung des Instruments (Klemme 31).
• 12V-Stromversorgung für die Instrumentenbeleuchtung (Klemme 58).
• Geberanschluss (S) des zuvor montierten Gebers.
Suchen Sie die entsprechenden Anschlusskontakte in Ihrem Fahrzeug. Ziehen Sie bei Unklarheiten unbedingt einen
Fachmann hinzu.
Die Kontakte bzw. Leitungen aus dem Bordnetz, an die das Einbauinstrument angeschlossen wird, müssen unbedingt über
eine entsprechende Sicherung abgesichert sein.
• Klemmen Sie den Minuspol der Bordbatterie ab.
• Verbinden Sie den mit (W) gekennzeichneten Anschluss am Einbauinstrument mit der Fahrzeugmasse oder einer
Masseleitung (Klemme 31).
• Verbinden Sie den mit (+) gekennzeichneten Anschluss am Einbauinstrument mit 12V-Zündungsplus (Klemme 15). Dies
ist eine Leitung, die bei eingeschalteter Zündung 12V führt.
• Verbinden Sie die weiße Leitung am Einbauinstrument mit der Stromversorgung für die Armaturenbeleuchtung (Klemme
58).
• Verbinden Sie die schwarze Leitung am Einbauinstrument mit der Fahrzeugmasse oder einer Masseleitung (Klemme
31).
• Verbinden Sie den Geberanschluss (S) am Einbauinstrument mit dem Anschluss (S bzw. G) des zuvor montierten
Gebers am Motor.
• Nur Öldruck-Messer: Verbinden Sie den Anschluss W.L/G. bzw. Wk am Öldruck-Geber mit der Leitung der Öldruck-
Warnleuchte des Fahrzeugs.
• Überprüfen Sie nochmals den korrekten Anschluss und klemmen Sie dann den Minuspol der Bordbatterie wieder an.
• Testen Sie, ob das Einbauinstrument und die Beleuchtung funktionieren.
Bedienung
• Wählen Sie die Farbe der Hintergrundbeleuchtung, indem Sie bei eingeschalteter Fahrzeugbeleuchtung die Taste an der
Vorderseite des Einbauinstruments so oft drücken, bis die gewünschte Beleuchtungsfarbe gewählt ist.
• Als Beleuchtungsfarben stehen rot, grün, blau und gelb zur Verfügung.
Wartung und Pflege
Äußerlich sollte das Einbauinstrument nur mit einem weichen, trockenen Tuch oder einem Pinsel gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des
Gehäuses beschädigt werden könnte.
Aufgrund der hohen Lebensdauer von LEDs ist kein Leuchtmittelwechsel für die Instrumentenbeleuchtung erforderlich.
Entsorgung

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmun-
gen.
Technische Daten
Betriebsspannung: ............................................................................................ 12V=
Messbereich: ..................................................................................................... 50-150°C (Best.-Nr.: 85 52 10)
Beleuchtungsfarben: ......................................................................................... rot/grün/blau/gelb
Einbaudurchmesser: ......................................................................................... 53mm
Einbautiefe: ........................................................................................................ 45mm
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE,
Klaus-Conrad-Straße 1, D-92240 Hirschau.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Druck-
legung. Änderungen in Technik und Ausstattung vorbehalten.
© 2007 by Conrad Electronic SE. Printed in Germany.

O P E R AT I N G I N S T R U C T I O N S
EQUUS Oil Thermometer with LED
EQUUS Oil Pressure Meter with LED
Item no.: 85 52 10
85 52 11
This product complies with the applicable National and European specifications.
Intended Use
The EQUUS oil thermometer serves to display the oil temperature, and the EQUUS oil pressure meter with LED to display
the oil pressure in vehicles.
This product may only be operated if it is connected to a 12V DC car power supply with the negative terminal of the car battery
connected to the body. It may only be installed and operated in vehicles supplied with this kind of voltage. Never connect the
device to any other power supply.
Use is only permitted inside the car, not outside. Contact with moisture or dampness must be avoided at all times. The user
must make sure that the way the product is installed protects the product from humidity and wetness.
Any use other than that described above could lead to damage to this product and involves the risk of short circuits, fire,
electric shock, etc.
No part of the product can be modified or rebuilt.
The safety instructions must be observed at all times.
Safety and hazard notices
The warranty will lapse for damage due to non-compliance with these operating instructions. We will
not assume liability for any resulting damage.
We shall not accept liability for damage to property or personal injury caused by incorrect handling
or non-compliance with the safety instructions. The warranty is voided in these cases.
An exclamation mark in a triangle means there are important instructions you should read. Please
read the operating instructions through completely before putting the device into operation. They
contain important information for correct operation.
• Prior to commissioning, check the device for damage. If the device is damaged, it may not be put into operation.
• The unauthorized conversion and/or modification of the product is inadmissible because of safety and approval reasons.
• The device may only be used with the 12V DC vehicle power supply (with the negative terminal of the battery connected
to the body of the vehicle). Never connect the device to any other power supply.
• Make sure you use the device properly. Please also follow these operating instructions.
• Consult an expert when in doubt about the operation, the safety or the connection of the device.
• Check the device and the connection leads for damages from time to time. An expert must repair the product in case the
device or the connection cables are damaged.
• Avoid heavy mechanical stress on the laminator and do not expose it to high temperatures, strong vibration or dripping
or spray water.
• Never pour out liquids above the device. You run the risk of causing a fire or a fatal electric shock. If any liquid should
nevertheless penetrate the device, immediately disconnect it from the power supply network and contact a specialist.
• The device does not belong in the hands of children. Keep it out of the reach of children!
• Do not leave packaging material lying around carelessly. These may become dangerous playing material for children.
• If you are not sure about the correct connection or if questions arise which are not covered by the operating instructions,
please do not hesitate to contact our technical support or another specialist.
• Observe the additional safety instructions in each individual section of these instructions, too.
Mounting
The general safety instructions and regulations must be heeded by all means when performing
mounting works in, around and under the vehicle. Also observe the safety instructions of the vehicle
manufacturer!
Modifications to the vehicle which are made necessary through the installation of the device must
always be carried out in such a manner that neither the traffic safety nor the designed stability of
the car is impaired. If you are in doubt when selecting a place for installation, consult your car dealer.
Make sure before drilling the attachment holes that no electric cables, brake cables or similar can
be damaged.
When using tools for mounting your device, observe the safety instructions of the manufacturer.
When installing the device, take into consideration the risk of accident which can arise from devices
being torn away in case of an accident. Therefore, you should secure every component in a place
where it cannot be dangerous to passengers.
Installation of the Instrument
The device can be attached to the dashboard with the enclosed installation angle or installed in a corresponding opening in
the dashboard.
Matching mounting and installation casings with a standard opening for installation instruments are available in retail stores
(partially also vehicle-specific).
• Select an appropriate installation location. The installation location must be well visible from the driver's seat.
• When selecting the installation site, consider the required installation depth. Especially ensure sufficient distance to
moving vehicle parts (rods, levers, etc.).
• Twist the attachment ring off the instrument and pull it out of the installation angle.
• If applicable, attach the installation angle with 2 suitable screws on the dashboard.
• Put the instrument into the installation opening and attach it by screwing the attachment ring back on and tightening it by
0-7bar (Best.-Nr.: 85 52 11)
hand.
Installation of the Sensor
www.conrad.com The enclosed sensor is screwed in at the engine (instead of the present oil pressure sensor or the oil drainage screw).
Optional adapter screws are available if the thread on the engine does not match the thread of the enclosed sensor.
Ask your car dealer about a suitable installation site and the matching thread size prior to the installation.
Version 11/07
• Drain the engine oil from the oil tub if applicable.
• Remove the oil drainage screw or the present oil pressure sensor.
• Screw the enclosed sensor into the thread on the engine (if applicable in connection with an adapter screw). Do not use
excess force here, otherwise you may damage the thread. Make sure to reinsert or replace any sealing rings.
• Check the tightness of the screw connection once you have completed the installation work by starting the engine and
letting it run for a while. No oil may emerge at the sensor.
Connection
The electric connection should be done by a specialist.
To avoid shorts and any resulting damage to the device, the negative terminal (earth) of the car
battery has to be disconnected first.
Only connect the negative pole of the battery, when you have completely connected the system and
checked the connections.
You should only use a voltmeter or a diode test lamp for checking the voltage on the on-board cables
as normal test lamps consume excessive currents and can thus damage the electronic system of
the car.
When installing the cables, make sure that these are not squashed or scrape on sharp edges! Use
cable nozzles for passage points.
Only use suitable car cables for connection. Bell wires etc. are not suited for installation in cars.
You may also only use suitable car plug-type connections that must be installed with suitable tools
on the cables.
Try to install the connection leads along the car's cable tree and avoid loose cable loops that may
become caught in the pedals of the vehicle. This may lead to life-threatening situations while
driving.
To connect the installation instrument, you need the following cables from your vehicle's on-board voltage net:
• 12V ignition plus (may only carry power when the ignition is turned on) (clamp 15).
• Ground for the power supply and illumination of the instrument (clamp 31).
• 12V power supply for instrument illumination (clamp 58).
• Sensor connection (S) of the previously mounted sensor.
Locate the corresponding connection contacts in your vehicle. In case of uncertainty, contact an expert!
The contacts and cables of the on-board net to which the instrument is connected must be secured with a corresponding fuse!
• Disconnect the negative pole of the on-board battery.
• Connect the connection marked with (W) on the instrument with the vehicle ground or a ground lead (clamp 31).
• Connect the connection marked with (+) on the instrument with the 12V ignition plus (clamp 15). This is a cable that carries
12V when the ignition is turned on.
• Connect the white cable on the installation instrument with the power supply for the dashboard light (clamp 58).
• Connect the black cable on the instrument with the vehicle ground or a ground lead (clamp 31).
• Connect the sensor connection (S) on the instrument with the connection (S or G) of the previously installed sensor on
the engine.
• Oil pressure meter only: Connect the connection W.L/G. or Wk on the oil pressure sensor with the lead of the oil pressure
warning lamp of the vehicle.
• Check the correct connection once again and then reattach the negative pole of the on-board battery.
• Check whether the instrument and the illumination work.
Operation
• Select the colour for the background illumination by pressing the button on the front of the instrument as long as the right
colour is selected while the vehicle illumination is on.
• Red, green, blue and yellow are available for illumination.
Care and maintenance
The outside of the product should be cleaned with a clean dry cloth or brush only.
Never use caustic cleaning agents or chemical solutions as the surface of the housing could be damaged.
Due to the long service life of the LEDs, there is no need to change the light bulbs for the illumination.
Disposal

When the product is no longer usable, dispose of it in accordance with the applicable statutory regulations.
Technical data
Operating voltage: ............................................................................................. 12V=
Measuring range: .............................................................................................. 50-150°C (order no.: 85 52 10)
Illumination colours: .......................................................................................... red/green/blue/yellow
Installation diameter: ......................................................................................... 53mm
Installation depth: .............................................................................................. 45mm
These operating instructions are published by Conrad Electronic SE, Klaus-
Conrad-Straße 1, D-92240 Hirschau/Germany.
These operating instructions reflect the current technical specifications at time of
print. We reserve the right to change the technical or physical specifiations.
© 2007 by Conrad Electronic GmbH. Printed in Germany.
0-7bar (order no.: 85 52 11)
