Labomatic LABOCOL Vario-4000 Plus Betriebsanleitung
Inhaltszusammenfassung für Labomatic LABOCOL Vario-4000 Plus

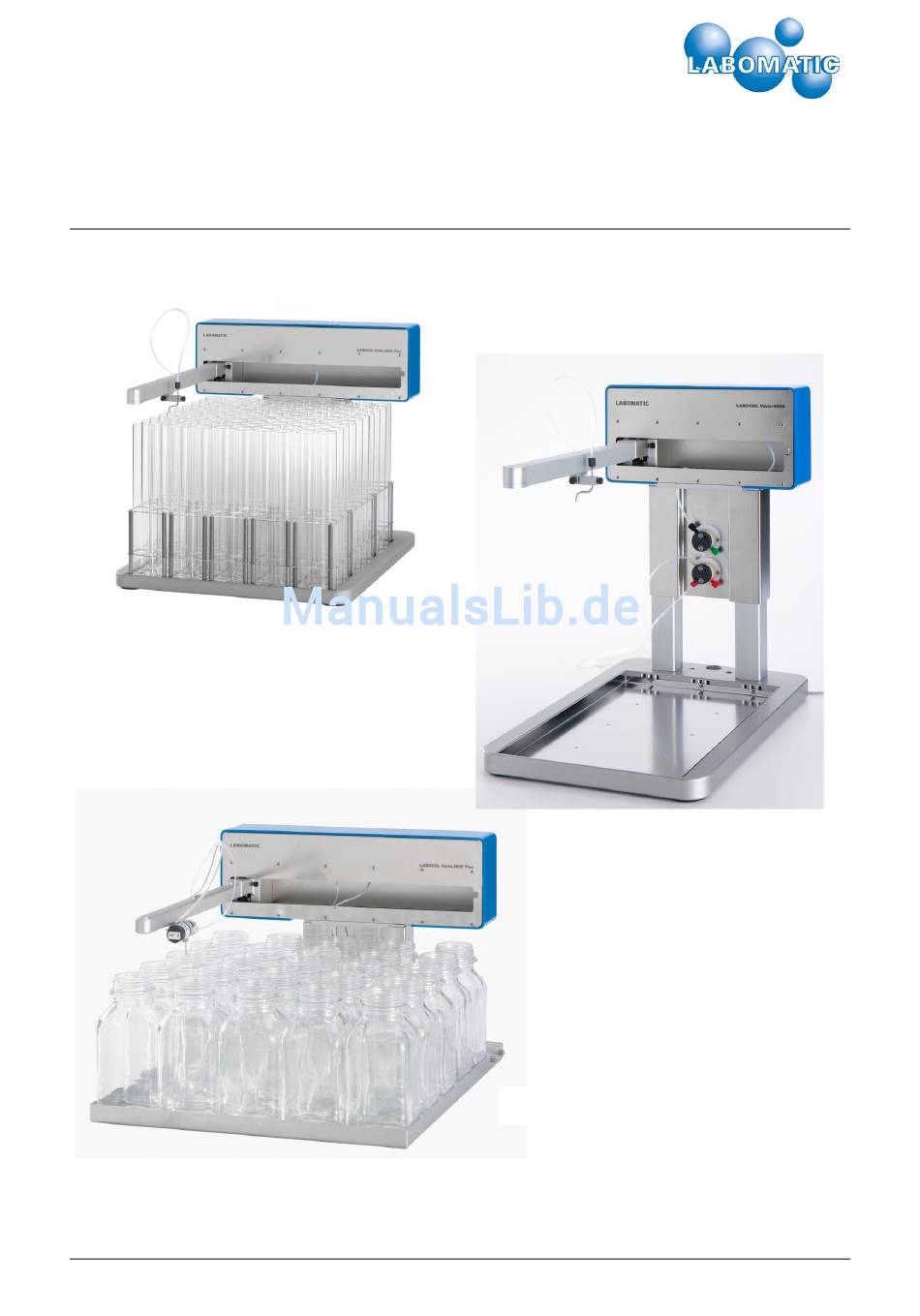

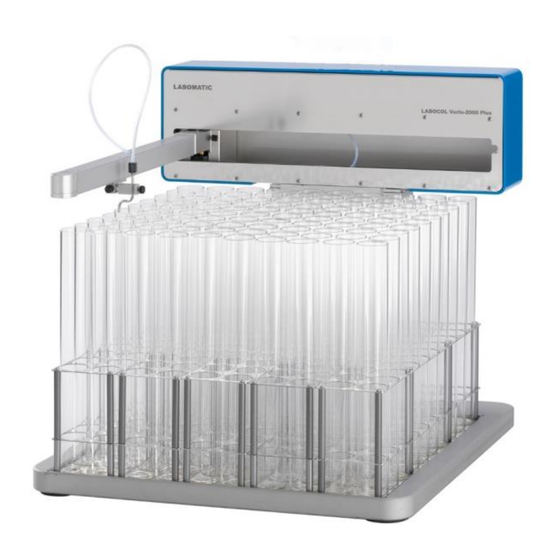

- Seite 1 Version: 2.0 GEO Betriebsanleitung LABOCOL Vario-4000 Fraktionssammler LABOCOL Vario-4000 Plus LABOCOL Vario-4000 LABOCOL Vario-4000 X-Plus Abb. 1: Die Abbildung zeigt die LABOCOL Vario-4000 Serie © LABOMATIC Instruments AG Seite 1 von 31...
-
Seite 2: In Dieser Anleitung Verwendete Sicherheitssymbole
Vorsicht: Weist auf Verfahren oder eine Vorgehensweise hin, das bzw. die bei falscher Durchführung zur Beschädigung oder Zerstörung von Geräteteilen führen kann. Hinweis: Kennzeichnet Zusatzinformationen. Bietet dem Anwender Hinweise und Tipps, zur leichteren Anwendung des Gerätes. © LABOMATIC Instruments AG Seite 2 von 31... -
Seite 3: Inhaltsverzeichnis
Startposition (Home) ......................... 25 5.4.3 Fraktionswechsel (Step) ......................25 5.4.4 Fraktionsnummer (Position No) ....................25 5.4.5 Ventilpositionen (Valve Pos) ..................... 25 5.4.6 Signal Ausgänge (Relay Out) ....................25 5.4.7 Limiter ............................25 © LABOMATIC Instruments AG Seite 3 von 31... - Seite 4 Elektrische Spezifikationen ....................... 31 10. Service/Garantie ............................. 31 Service und Garantie – Allgemein ....................31 10.1 10.2 Garantie und Gewährleistung ......................31 10.3 Autorisierte LABOMATIC Instruments AG Niederlassungen & Vertriebspartner ......31 © LABOMATIC Instruments AG Seite 4 von 31...
-
Seite 5: Einsatzgebiet Labocol Vario-4000
Schlitten auf diesem Arm nach vorne und hinten (Y-Achse). Der Anwender hat darauf zu achten, dass sich keine Gegenstände im Bewegungsbereich des XY-Achsensystems befinden. Insbesondere ist es verboten während des Betriebes des Vario-4000 in den Bereich der XY- Achsenbewegung hineinzugreifen um Verletzungen des Bedienpersonals zu vermeiden. © LABOMATIC Instruments AG Seite 5 von 31... -
Seite 6: Warnung Vor Chemischen Gefahren
Laborkittel, Handschuhe etc.. Zu weiteren Sicherheitsrichtlinien bzgl. der von Ihnen verwendeten Chemikalien siehe die entsprechenden MSDS. Die in der Chromatographie mit Pumpensystemen wie z. B. dem LABOMATIC HD-5000 eingesetzten Trennmaterialien (z.B. Silika-, Polymer-, Zucker-, Aluminiumbasiert etc.) können Reizungen der Haut, der Augen und der Atemwege verursachen. Informieren Sie sich vor dem Arbeiten mit diesen Materialien bei den entsprechenden Herstellern bzw. -
Seite 7: Funktionsprinzip
LABOCOL 4000 – 4000 Plus – 4000 XPlus Der Unterschied der Systeme LABOMATIC Vario-4000 , 4000 Plus und 4000 X Plus besteht in der Dimension der Grundplatte und damit der Anzahl möglicher Fraktionen. Die Bedienung ist bei allen 3 Geräten identisch. -
Seite 8: Aufbau Und Anschluss
Auslieferungsland) 2. Netzkabel CH (je nach Auslieferungsland) 3. Sub-D 9-Pol-RS232 Kabel zur Steuerung über Touch- Panel 4. RJ45-Kabel (LAN-Kabel) zur Steuerung über LaboChrom-Software 5. Sub-D 25-Pol-Kabel 6. Tropfenmundstück gross inkl. Fitting und Ferrule. © LABOMATIC Instruments AG Seite 8 von 31... -
Seite 9: Aufbau Und Anschluss
Abb. 3: Die Abbildung zeigt die Frontansicht eines Vario-4000 n Fraktionssammlers. Zu sehen sind im Einzelnen: 1. Ein/Aus-Schalter (leuchtet blau nach Einschalten) 2. Y-Achse (beweglicher Arm), 3. Tropfenmundstück (Auslass) 4. Plätze für Waste-Fraction-Valve und/oder Durchflussunterbrechungsventil 5. Grundplatte mit Wanne. © LABOMATIC Instruments AG Seite 9 von 31... - Seite 10 Gehäuses zum Anschluss des Varios an PC bzw. Touch-Panel. Ausserdem erkennt man: 1. Befestigungsbolzen für Touch-Panel (falls vorhanden) 2. Schrauben zur Verstellung der Höhe des Bedienteils zur Anpassung an die Höhe der Fraktioniergefässe 3. Aussparungen für optionales Waste-Fraction-Valve und Durchflussunterbrechungsventil 4. Anschlussbuchsen 5. Typenschild. © LABOMATIC Instruments AG Seite 10 von 31...
- Seite 11 Sub-D 9Pol: Anschluss für Touch-Panel DIN 5Pol: Stromversorgungsleitung zum externen Netzteil RJ 45: Ethernet-Anschluss zur Steuerung über LaboChrom-Software 5a. Hohlbuchse: Anschluss für optionales Magnetventil 1 (Waste-Fraction-Ventil) 5b. Hohlbuchse: Anschluss für optionales Magnetventil 2 (Flussunterbrechnungsventil) © LABOMATIC Instruments AG Seite 11 von 31...
-
Seite 12: Bedienung
Bereich für die Rackkonfiguration, den Bereich für die Netzwerkkonfiguration und einen Servicebereich. Durch Antippen der jeweiligen Schaltflächen gelangt man in die Bereiche. Über die Schaltfläche „Exit“ gelangt man zurück zum Hauptmenü. © LABOMATIC Instruments AG Seite 12 von 31... -
Seite 13: Fraktionssammlereinstellungen (Collector Settings)
Schnittstelle gesteuert werden. Auf dem Computer wird ein virtueller COM- Port erzeugt, der dann als Schnittstelle für die Steuersoftware dient. RS 232 Bei aktivierter RS 232 Schnittstelle kann der Fraktionssammler über eine in der Steuersoftware (z.B. LaboChrom) konfigurierten COM-Port gesteuert werden © LABOMATIC Instruments AG Seite 13 von 31... -
Seite 14: Parameter Für Signalabhängiges Fraktionieren
Detektorzelle und Fraktionierventil benötigt. Das vom Schwellwert ausgelöste Schalten des Fraktionierventils und die Ausführung von Positionswechsel werden, bei Angabe einer Totzeit, um diese verzögert ausgeführt. Die manuelle Steuerung des Fraktionssammlers wird nicht verzögert. © LABOMATIC Instruments AG Seite 14 von 31... -
Seite 15: Rack Konfiguration (Create / Edit Rack)
Es stehen 10 Speicherplätze für Rackdateien zur Verfügung. Diese werden über die Pfeiltasten ausgewählt. Über die Schaltfläche „Exit“ werden die aktuellen Rackdaten gespeichert und man gelangt zurück in den Menü-Bildschirm „System Settings“. © LABOMATIC Instruments AG Seite 15 von 31... -
Seite 16: Rack Geometrie
Reihenweise (Y-Richtung) ) im Wechsel von links nach rechts und rechts nach links. Kurzer Weg beim Wechsel der Reihe. Spaltenweise (X-Richtung) immer von oben nach unten. Langer Weg beim Wechsel der Spalte. Reihenweise (Y-Richtung) immer von links nach rechts. Langer Weg beim Wechsel der Reihe. © LABOMATIC Instruments AG Seite 16 von 31... - Seite 17 Rackdatei übernommen. Die übernommenen Werte werden dann auf dem „Create / Edit Rack“ Bildschirm in den entsprechenden Feldern angezeigt. Über die Schaltfläche „Cancel & Return“ wird die Teach-Oberfläche ohne Übernahme der Koordinaten verlassen. © LABOMATIC Instruments AG Seite 17 von 31...
-
Seite 18: Netzwerkkonfigurationseinstellungen „Network
Mit der Schaltfläche „Cancel&Exit“ wird die Oberfläche verlassen, ohne die Parameter zu übernehmen. Zur Eingabe von Werten und Namen wird mit der Schaltfläche hinter dem Textfeld die Bildschirmtastatur geöffnet. Mit der Hochstelltaste kann zwischen Gross- und Kleinschreibung gewechselt werden. © LABOMATIC Instruments AG Seite 18 von 31... -
Seite 19: Installations- Und Wartungseinstellungen (Service Settings)
5.2.5 Installations- und Wartungseinstellungen (Service Settings) Dieser Bereich ist zugangsgeschützt und sollte nur von autorisiertem Fachpersonal verwendet werden. In diesem Bereich werden grundlegende Einstellungen verwaltet, deren unsachgemässe Änderung einen ordnungsgemässen Betrieb des Fraktionenssammlers beeinträchtigen könnte. © LABOMATIC Instruments AG Seite 19 von 31... - Seite 20 Halte- oder auch Ruhestrom definiert (Motoren im Stillstand). In der Spalte „Active“ wird der Arbeitsstrom definiert (Motoren drehen sich). Der maximale Strom kann 2500 mA sein. Die Werkseinstellung entspricht 500 mA Ruhestrom und 2000 mA Arbeitsstrom. © LABOMATIC Instruments AG Seite 20 von 31...
-
Seite 21: Konfiguration Über Einen Web-Browser
Der Fraktionssammler wird dazu an das Computernetzwerk angeschlossen. Über die Eingabe der IP-Adresse oder wenn DHCP aktiviert ist, den Host-Namen des Fraktionssammlers in die Adresszeile des Browsers werden alle Fraktionssammlerparameter in den links abgebildeten HTTP-Oberflächen dargestellt und können verändert werden. © LABOMATIC Instruments AG Seite 21 von 31... -
Seite 22: Manuelle Steuerung (Manual Control)
Bildschirm für die manuelle Steuerung des Fraktionssammlers. Der Bildschirm unterteilt sich in folgende Bereiche: Statusübersicht Fraktionssammler-steuerung (Collector Control) Ventilsteuerung (Valve Control) Signalausgänge (Output Control) Signaleingänge (Inputs). Über die Schaltfläche „Exit“ gelangt man zurück zum Hauptmenü. © LABOMATIC Instruments AG Seite 22 von 31... -
Seite 23: Statusübersicht
Der Vario-4000 verfügt über 4 Steuereingänge die mit folgenden Funktionen verknüpft sind: Setzt den Fraktionssammler auf Position 1 zurück Wechsel in die nächstfolgende Fraktion Startet die ausgewählte Methode Pausiert die Methode oder setzt sie wieder fort. Die Anzeigen der Signaleingänge haben keine Bedienfunktion. © LABOMATIC Instruments AG Seite 23 von 31... -
Seite 24: Methodeneditor (Edit Method)
Es muss nicht in chronologischer Reihenfolge programmiert werden, der Inhalt einer Methode wird automatisch sortiert. Über die Schaltfläche „Exit“ wird die Methode gespeichert und der Methodeneditor geschlossen. Man gelangt zurück in das Hauptmenü. © LABOMATIC Instruments AG Seite 24 von 31... -
Seite 25: Racktyp (Rack No)
Schalten in die Stellung Fraktion fortgesetzt. Erst ein Positionswechsel in eine andere Fraktion setzt den Limiterwert wieder zurück. Der programmierbare Wertebereich liegt zwischen 1 und 999 Sekunden. © LABOMATIC Instruments AG Seite 25 von 31... -
Seite 26: Schwellwert (Threshold)
Nach Auswahl der Methode(n) kommt man über den Pfeil nach rechts in das Ausführungsfenster. Bei Auswahl mehrerer Methoden werden diese in aufsteigender Reihenfolge abgearbeitet. Nach Ausführung der letzten Befehlszeile in einer Methode wird automatisch die nächste ausgewählte Methode gestartet. © LABOMATIC Instruments AG Seite 26 von 31... - Seite 27 Mit der Schaltfläche „Stop“ wird eine laufende oder unterbrochene Methode gestoppt. Bei einen anschliessenden erneuten Starten wird die kleinste ausgewählte Methodennummer von Beginn gestartet. Mit der Schaltfläche „Exit“ gelangt man zurück ins Hauptmenü. © LABOMATIC Instruments AG Seite 27 von 31...
-
Seite 28: Ausserbetriebnahme
Sollten Sie Funktionsstörungen des Gerätes feststellen, setzten Sie sich bitte mit einem der in Kapitel 11.3 genannten Vertragspartner in Verbindung. Versuchen Sie nicht Reparaturen selbst durchzuführen. Ersatzteile Ersatzteile sind bei den in Kapitel 11.3 genannten Vertragspartner oder beim Hersteller erhältlich. © LABOMATIC Instruments AG Seite 28 von 31... -
Seite 29: Beheben Von Störungen
Kontakt mit dem Hersteller aufnehmen Überprüfen der Kapillare von der Es tritt keine Flüssigkeit an der Kapillare gecknickt oder verstopft Zuleitung zum Vario-4000 bis zum Auslasskapillare aus Ausgang anderer Fehler Kontakt mit dem Hersteller aufnehmen © LABOMATIC Instruments AG Seite 29 von 31... -
Seite 30: Technische Daten
Umgebungstemperatur in °C 4 - 40 zulässige Betriebsumgebung innen Maximale relative Luftfeuchtigkeit 85% für Temperaturen Relative Luftfeuchtigkeit in % bis 31°C. Linear abnehmend auf 50% bei 40°C Lagertemperatur in °C 0 - 50 © LABOMATIC Instruments AG Seite 30 von 31... -
Seite 31: Elektrische Spezifikationen
Seriennummer an, die an der Seitenwand der Geräte angebracht ist. 10.2 Garantie und Gewährleistung Die LABOMATIC Instruments AG, als Hersteller und Vertreiber der LABOCOL Vario-4000 Fraktionssammler, übernimmt eine Gewährleistung von 1 Jahr ab Auslieferungsdatum auf alle Teile, die nachweislich bereits zum Zeitpunkt der Auslieferung defekt waren oder im Zeitraum von 1 Jahr nach Auslieferung einen Defekt aufweisen, der nicht durch falsche oder unsachgemässe Bedienung verursacht wurde.
