BlowerDoor DuctBlaster B Handbuch
  1. Anleitungen
  2. Marken
  3. BlowerDoor Anleitungen
  4. Messgeräte
  5. DuctBlaster B
  6. Handbuch

BlowerDoor DuctBlaster B Handbuch

Minifan
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
BlowerDoor
MiniFan
Minneapolis BlowerDoor

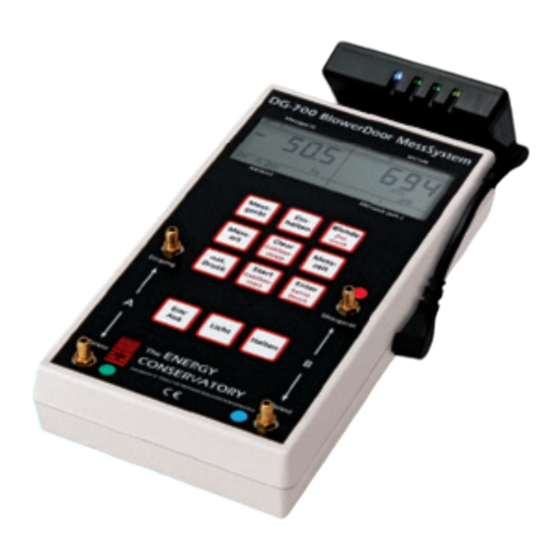

Modell DuctBlaster B mit DG-700
TECTITE Express 4.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für BlowerDoor DuctBlaster B

Inhaltszusammenfassung für BlowerDoor DuctBlaster B

  • Seite 1 BlowerDoor MiniFan Minneapolis BlowerDoor Modell DuctBlaster B mit DG-700 TECTITE Express 4.1...
  • Seite 2 Minneapolis BlowerDoor hergestellt von The Energy Conservatory, Minneapolis, MN, USA Generalvertretung Europa, Springe-Eldagsen, Deutschland BlowerDoor® ist eine geschützte Marke der BlowerDoor GmbH. Impressum Herausgeber: BlowerDoor GmbH MessSysteme für Luftdichtheit Zum Energie- und Umweltzentrum 1 D-31832 Springe-Eldagsen Telefon +49 (0) 50 44 / 975 -40 Telefax +49 (0) 50 44 / 975 -44 info@blowerdoor.de...

  • Seite 3: Inhaltsverzeichnis

    Installation des DG‐700 für den Anschluss über die USB‐Schnittstelle  .... 11   2.3.2   Installation des DG‐700 für den drahtlosen Anschluss ........... 12   2.3.3   Überprüfung, ob TECTITE Express das DG‐700 erkennt  .......... 17   2.4   Excel‐Vorlage zum Prüfbericht nach EN 13829 kopieren ............. 19   3   Aufbau des BlowerDoor MessSystems  .................. 20   3.1   Einzelteile des BlowerDoor MessSystems ................ 20   3.2   Aufbau des BlowerDoor MessSystems ................. 22   3.2.1   Verlegung des Außenschlauches zur Messung der Gebäudedruckdifferenz .. 23   3.2.2   Einbau von BlowerDoor Rahmen und Plane ............ 23  ...
  • Seite 4 Halbautomatische Messung  .................. 49   5   Prüfbericht nach DIN EN 13829 erstellen (Excel‐Vorlage) ............ 51   6   Leckageortung und automatische 1‐Punkt‐Messung mit der Tempomatfunktion  des DG‐700 (ohne Laptop) ....................... 54   6.1   Ablauf der Messung  ...................... 55   6.2   Hinweise zur DG‐700‐Anzeige .................... 58   Anhang A: Technische Daten der Minneapolis BlowerDoor ............. 60   Anhang B: Kalibrierung, Wartung und Störungen ................ 63   Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungsmöglichkeiten ...... 70   Unser Serviceangebot ........................ 76   Garantieerklärung  ........................... 78   EG‐Konformitätserklärung/EC‐Declaration of Conformity  .............. 80   4  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 5: Sicherheitshinweise

    Sicherheitshinweise  Sicherheitshinweise  Das BlowerDoor Gebläse DuctBlaster B (Gebläse des MessSystems BlowerDoor MiniFan)  immer an einen fachgerecht installierten und geprüften Netzanschluss anschließen. Im  Notfall das Stromkabel vom Netz nehmen. Beim Aufbau die nächste verfügbare  Stromversorgung benutzen und sicherstellen, dass der Zugang zu dieser frei von  störenden Gegenständen ist.    Vor einer Überprüfung oder Justierung des BlowerDoor Gebläses, am Gebläsemotor, an den  Gebläseflügeln oder den elektrischen Komponenten immer den Gerätestecker aus der Buchse am  Gebläse ziehen.   Wird das BlowerDoor Gebläse nicht fachgerecht benutzt und instandgehalten, ist es ein kraftvolles  und potentiell gefährliches Gerät. Vor jeder Nutzung das Gebläse sorgfältig überprüfen. Sollten  Gebläsegehäuse, ‐schutzgitter, ‐flügel, Drehzahlregler oder Kabel beschädigt sein, so darf das  Messgebläse nicht eingesetzt werden, bis fachgerechte Reparaturen durchgeführt worden sind.  Reparaturen nur von entsprechend geschultem Personal ausführen lassen.   Beim Auftreten von ungewöhnlichen Geräuschen oder Vibrationen das Gebläse anhalten und den  Netzstecker ziehen. Lässt sich die Ursache der Unregelmäßigkeiten nicht feststellen, kontaktieren  Sie den Hersteller / Vertrieb. Die Gebläseflügel müssen ausreichend Abstand zum Gehäuse und  zum Schutzgitter haben. Überprüfen Sie, ob sich übermäßig viel Staub am Motor angesammelt  hat. Staub mit einem Staubsauger absaugen oder mit Druckluft abblasen.   Menschen, Tiere und Gegenstände während des Betriebs vom Gebläse fernhalten.   Stecken Sie den Gerätestecker fest in die Buchse am Gebläse und den Netzstecker fest in den  Netzanschluss, ansonsten kann sich die Verbindung überhitzen und ein Schaden entstehen.   Keine ungeerdeten Verbindungen oder Übergangsstecker verwenden. Auf keinen Fall den  Erdungsstift entfernen oder verändern. Nur zugelassene und geprüfte Elektroanschlüsse und  ‐verbindungen verwenden. Bei Einsatz eines Verlängerungskabels ein Kabel mit einem  Aderquerschnitt von mindestens 1,5 mm² (z. B. Typ H07 RRF) benutzen.   Das BlowerDoor Gebläse nicht anschalten, wenn der Motor, Drehzahlregler oder eine elektrische  Verbindung nass sind. Nur für die Benutzung im Trockenen geeignet.   Vor der Verbindung des Drehzahlreglers mit dem Messgebläse sicherstellen, dass der Kippschalter  des Reglers auf null steht und der Drehknopf bis zum Anschlag nach links (gegen den  Uhrzeigersinn) gedreht ist. ...
  • Seite 6 Sicherheitshinweise   In nächster Nähe zum bei hohen Geschwindigkeiten laufenden Gebläse Gehörschutz tragen.  2   Während des Luftdichtheitstests lasten bis zu 5 kg/m auf der Gebäudehülle und dem BlowerDoor  Einbaurahmen. Den Einbaurahmen daher fachgerecht einspannen, damit er sich nicht aus dem  Türrahmen löst. Lockert sich der Einbaurahmen bei steigendem Druck, muss er erneut  eingespannt werden. Bei sachgemäßer Installation hält der Einbaurahmen problemlos einem  Druck von bis zu 100 Pascal stand.   Im Abstand von 1 bis 2 Metern zum BlowerDoor Gebläse dürfen sich keine Hindernisse befinden,  die den Luftstrom in das oder aus dem Gebläse stören könnten. An den Gebläseseiten ebenfalls  einen Mindestabstand von 30 cm zum Gebläseeinlass einhalten. Bei der Bedienung empfiehlt es  sich, nicht vor dem Gebläse, sondern an der Gebläseseite zu stehen, um den Luftstrom nicht zu  behindern.   Offene Feuer/Flammen in Heizungskesseln, Kaminen und Öfen müssen vor Beginn der Messung  vollständig erloschen sein. Offene Verbrennungsprozesse während der Messung stellen eine  potentielle Brandgefahr dar. Es besteht zudem das Sicherheitsrisiko, dass das Gebläse Rauch oder  andere Verbrennungsprodukte in das Gebäudeinnere saugt. Kamine, die über einen gemeinsamen  Schornstein mit dem Testbereich verfügen, dürfen während der Messung nicht benutzt werden.   Wird das BlowerDoor MessSystem in anderer als in diesem Dokument oder im Handbuch für das  BlowerDoor MessSystem empfohlenen Weise eingesetzt, greifen die Sicherheitsmaßnahmen für  das Gerät eventuell nicht.    6  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 7: Einleitung

    1  Einleitung  Einleitung  Das MessSystem Minneapolis BlowerDoor MiniFan    1  BlowerDoor Messgebläse DuctBlaster B  6  Druckmessgerät DG‐700  2  BlowerDoor Plane Normalgröße für DuctBlaster B   7  Klinkenkabel [Verbindung Regler – DG‐700]  3  BlowerDoor Einbaurahmen Normalgröße  8  Drehzahlregler für DuctBlaster B  4  USB‐Kabel [Verbindung DG‐700 – Laptop]  9  Schlauchsatz [Aufnahme Außendruck,   5  Schlauchsatz [Verbindung Messgebläse –     innen grün (3 m), außen transparent (10 m)]  DG‐700, rot und blau (3 m)]          Abb. 1.1:  Schematischer Aufbau des MessSystems Minneapolis BlowerDoor MiniFan  BlowerDoor MiniFan  Oktober 2015  7 ...

  • Seite 8: Anwendungsbereiche

    1  Einleitung    Abb. 1.2:  WiFi‐Verbindung zwischen DG‐700 und Rechner: Mit dem optionalen Zubehör TEC WiFi Link ist eine  drahtlose Verbindung möglich (siehe auch Kap. 2.3.2).  Anwendungsbereiche  Mit dem BlowerDoor MessSystem kann die Luftdichtheit von Gebäuden zerstörungsfrei überprüft und  gemessen werden.   Typische Anwendungsgebiete sind:   Ermittlung der Luftdichtheit bzw. Luftdurchlässigkeit von Neubauten sowie renovierten Altbauten  und Vergleich mit den gesetzlichen Anforderungen (z.B. der Energieeinsparverordnung)   Baubegleitende Leckageortung zur Qualitätssicherung der Luftdichtheitsebene in Neubauten  (Einfamilienhäuser, Wohnungen, Kindergärten, Sporthallen, etc.)   Bestandsaufnahme der Undichtheiten in Altbauten vor der Renovierung zur gezielten  Verbesserung und Überprüfung der Sanierungsmaßnahmen.   Qualitätssicherung und Luftdichtheitsmessung in Passivhäusern   Sondermessungen z. B. für Reinräume (Operationssäle, Labore), Brandschutz (Ermittlung von  Löschgashaltezeiten) etc.    8  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 9: Installation

    Installation  Systemvoraussetzungen  Betriebssystem  Software und Treiber sind auf den Vollversionen der folgenden Betriebssysteme lauffähig:     Windows XP  Windows Vista  Windows 7    Windows 8  Windows 10 Rechner  Für ein flüssiges Arbeiten mit der Software benötigen Sie einen Laptop oder Computer mit folgenden  Mindestanforderungen:   Pentium 233‐MHZ‐Prozessor   512 MB Arbeitsspeicher    CD‐ROM‐ oder DVD‐ROM‐Laufwerk   USB‐ oder RS232‐Schnittstelle  Programme  Optional: Zur Erstellung eines benutzerspezifischen Prüfberichtes:   Excel 2007 oder neuer  Installation der Software TECTITE Express  Die Software TECTITE Express ist das Steuerprogramm, mit dem Sie über einen Rechner (z. B. Laptop)  das BlowerDoor MessSystem ansteuern und automatische BlowerDoor Messungen durchführen  können.  Für die automatische BlowerDoor Messung muss außer der Software TECTITE Express auch das  Differenzdruckmessgerät DG‐700 installiert werden (siehe Kapitel 2.3).      BlowerDoor MiniFan  Oktober 2015  9 ...

  • Seite 10: Installation Des Differenzdruckmessgerätes Dg-700

    2  Installation  Die Softwareinstallation erfolgt in folgenden Schritten:   Legen Sie die Installations‐CD für „TECTITE Express“ in das Laufwerk des Computers ein.   Öffnen Sie die CD über den Explorer und starten Sie die Installation des Programms durch einen  Doppelklick auf die Datei „TECTITE Express Deutsch Version Setup.exe“   Anschließend folgen Sie den Anweisungen des Installationsprogramms.    Entfernen Sie nach Beendigung der Installation die CD.  Hinweis:  Im Anschluss an die Installation von TECTITE Express folgt die Installation des TEC PDF Writers, der für  die Bereitstellung eines druckfähigen Messprotokolls benötigt wird.   Nach der vollständigen Installation können Sie das Programm TECTITE Express über das Icon auf dem  Desktop starten.   Beispielmessung  Auf der CD „TECTITE Express“ befinden sich eine Beispielmessung für BlowerDoor MiniFan (mit  DuctBlaster B Gebläse) sowie eine Beispielmessung für BlowerDoor Standard (mit Modell 4 Gebläse)  jeweils mit der Endung .bld. Diese Dateien können Sie über das geöffnete Steuerprogramm TECTITE  Express einlesen und daran arbeiten. Es ist dabei nicht notwendig, die Messgeräte aufzubauen oder  anzuschließen.  Weitere Informationen zur Nutzung des Programmes finden Sie in Kapitel 4.  Installation des Differenzdruckmessgerätes DG‐700  Es gibt drei Möglichkeiten, Ihr DG‐700 Messgerät an Ihren Laptop anzuschließen, um die für die  automatische Messung mit TECTITE Express notwendige Zwei‐Wege‐Kommunikationsverbindung  herzustellen:   Verbinden Sie den Mini‐USB‐Port am DG‐700 mit dem Standard‐USB‐Port an Ihrem Laptop.  (Hinweis: Einige ältere DG‐700 Geräte verfügen über keinen Mini‐USB‐Port.)   Installieren Sie einen TEC WiFi Link an der 9‐poligen RS232‐Schnittstelle am DG‐700 und stellen Sie  die Verbindung zu Ihrem Laptop kabellos her.   Verbinden Sie das DG‐700 seriell über die 9‐polige RS232‐Schnittstelle mit dem Computer.  10  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 11: Installation Des Dg-700 Für Den Anschluss Über Die Usb-Schnittstelle

    2  Installation  Hinweis:   Installieren Sie in jedem Fall zunächst das DG‐700 über die USB‐Schnittstelle (siehe Kap. 2.3.1).  Anschließend können Sie – wenn gewünscht – den Anschluss über den TEC WiFi Link vornehmen (siehe  Kap. 2.3.2). Prüfen Sie nach jeder Installation, ob TECTITE Express das DG‐700 erkennt (siehe Kapitel  2.3.3).  Anschlüsse des DG‐700   Die Kommunikationsschnittstellen dienen zur  Herstellung einer Steuerungsverbindung zwischen  dem Prüfgerät und dem Computer.  Links: Der USB‐Anschluss wird normalerweise bei der  Messung mit nur einem BlowerDoor Messgebläse  verwendet.    Mitte: Die 9‐polige RS232‐Schnittstelle wird für den    USB‐ RS232 Anschluss  Anschluss des TEC WiFi Link genutzt.   Anschluss   (serielle Schnittstelle)  Außerdem wird sie bei der Ansteuerung mehrerer    Gebläse (BlowerDoor MultipleFan) gebraucht, um  Abb. 2.1:  DG‐700 mit USB‐ sowie RS232‐Anschluss  größere Distanzen zwischen dem Messgerät und dem  Computer zu überbrücken. Der angeschlossene Computer muss die Anforderungen der IEC 60950‐1 einhalten oder  äquivalenten Normen zu Sicherheitsanforderungen an isolierte Datenschnittstellen  genügen.  2.3.1 Installation des DG‐700 für den Anschluss über die USB‐Schnittstelle  Damit der Computer das Differenzdruckmessgerät DG‐700 mit USB‐Anschluss erkennt, muss ein  Treiber für den USB‐Anschluss installiert werden.  Zur Installation wird folgendes benötigt:   Treiber‐CD für den USB‐Anschluss des DG‐700   „USB Drivers for DG‐500 and DG‐700 Digital Pressure Gauges“ ...

  • Seite 12: Installation Des Dg-700 Für Den Drahtlosen Anschluss

    2  Installation  Die Installation erfolgt in folgenden Schritten:   Legen Sie die Installations‐CD mit dem Namen „USB Drivers for DG‐500 and DG‐700 Digital  Pressure Gauges“ in das Laufwerk des Computers ein.   Nach dem Schließen des CD‐Fachs startet der Computer automatisch die Installation des Treibers.  Falls dies nicht geschieht, auf der CD die Datei „autoinstall.bat“ starten.   Es öffnet sich ein DOS‐Fenster (schwarzes Fenster) mit Informationen zum Installationsvorgang.  Dieser Vorgang wird abgeschlossen, wenn im Fenster der Hinweis erscheint „Drücken Sie eine  beliebige Taste“ auf der Tastatur.    Das Fenster wird nach dem Drücken einer beliebigen Taste geschlossen.   Schließen Sie danach das USB Kabel an den Rechner (größerer Stecker „USB A“) und an das  DG‐700 (kleinerer Stecker „Mini‐USB B“) an.   Der Computer findet das Messgerät, beendet die Installation und zeigt den Hinweis an, dass die  neue Hardware verwendet werden kann.   Der Installationsvorgang ist abgeschlossen und die CD kann entfernt werden.  2.3.2 Installation des DG‐700 für den drahtlosen Anschluss  Voraussetzung: optionales Zubehör TEC WiFi Link      Abb. 2.2  12  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 13 2  Installation  1. Stecken Sie den TEC WiFi Link auf die serielle  Schnittstelle des DG‐700. Ziehen Sie beiden  Feststellschrauben am TEC WiFi Link fest.      Abb. 2.3    2. Bringen Sie das Strom‐Überbrückungskabel  zwischen dem TEC WiFi Link und dem DG‐700  an. Die blaue Kontrollleuchte Nr. 1 am TEC WiFi  Link zeigt an, dass der TEC WiFi Link mit Strom  versorgt wird.      Abb. 2.4:   DG‐700 mit TEC WiFi Link          Abb. 2.5      3. Schalten Sie das DG‐700 über die Taste Ein‐/Aus ein.   Die grüne Kontrollleuchte Nr. 2 am TEC WiFi Link blinkt zunächst.  Sobald sie konstant leuchtet, ist ein Zugriff (Wireless Access Point)    auf das vom TEC WiFi Link bereitgestellte kabellose Netzwerk  möglich.     Solange diese grüne Kontrollleuchte Nr. 2 leuchtet, ist eine manuelle  Abb. 2.6  Bedienung über die Tasten des DG‐700 nicht mehr möglich, sondern  das Messgerät ist betriebsbereit für die Fernsteuerung über TECTITE  Express bzw. iTEC‐700.  Die Anzeige des DG‐700 bleibt an, es sei denn sie wird über TECTITE  Express ausgeschaltet.  BlowerDoor MiniFan  Oktober 2015  13 ...
  • Seite 14 2  Installation  Blinkt die Kontrolleuchte Nr. 2 dauerhaft, befindet sich der TEC WiFi Link im Router Modus  (siehe Abschnitt „Betriebsmodi des TEC WiFi Link“, Seite 16). Soll der TEC WiFi Link direkt  (ohne Router) mit dem Laptop verbunden werden, muss er in den AP Direktverbindungsmodus  umgeschaltet werden. Zum Umstellen halten Sie 5 Sekunden lang den Schalter A am TEC WiFi Link  gedrückt. Alle vier Leuchten blinken nach erfolgreicher Umstellung kurz auf. Jetzt kann der Laptop  direkt mit dem TEC WiFi Link verbunden werden.    4. Wählen Sie auf Ihrem Laptop das TEC WiFi Link Drahtlos‐ netzwerk aus und verbinden Sie ihn damit.   Das Netzwerk wird „DG700‐SN“ genannt (SN steht für die  Seriennummer des Druckmessgerätes). Bei der ersten  Verbindung mit diesem Netzwerk werden Sie nach einem  Passwort gefragt. Geben Sie hier das voreingestellte Passwort  tecwifi12 ein.   Hinweis:   Ist Ihr Laptop derzeit mit einem anderen Drahtlosnetzwerk  verbunden, müssen Sie die Verbindung zu diesem Netzwerk  unterbrechen, bevor Sie die Verbindung zum TEC WiFi Link  Netzwerk herstellen. Das DG‐700 muss eingeschaltet sein,  damit das TEC WiFi Link Netzwerk auf Ihrem Laptop sichtbar  ist.     Abb. 2.7    14  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 15 2  Installation  5. Starten Sie TECTITE  Express und stellen  Sie die Verbindung  zum DG‐700 her.  Öffnen Sie dafür über  das Menü Datei eine  Neue Messung und  klicken weiter bis zum  Fenster Messung und  Leckageortung.  TECTITE Express  beginnt automatisch  nach einem    Druckmessgerät zu  Abb. 2.8    scannen.   Sobald die Verbindung hergestellt ist, leuchtet die grüne Kontrollleuchte  Nr. 3 konstant. Die gelb‐flackernde Kontrollleuchte Nr. 4 zeigt an, dass    Datenaustausch stattfindet.  Wenn keine Verbindung hergestellt wird, überprüfen Sie die Anschluss‐ einstellung des DG‐700 (siehe Kap. 2.3.3).    Abb. 2.9     Für eine stabile WiFi‐Verbindung, empfehlen wir,  dass Sie die Drahtlosadaptereinstellungen für Akku‐ und  Netzbetrieb auf „Höchstleistung“ einstellen.     Abb. 2.10   BlowerDoor MiniFan  Oktober 2015  15 ...
  • Seite 16 1. AP Direktverbindungsmodus (AP Direct Connect Mode): Der TEC WiFi Link wird im AP Direkt‐ verbindungsmodus geliefert. In diesem Modus bietet der TEC WiFi Link einen drahtlosen  Zugriffspunkt (Access Point), mit dem sich Ihr Laptop direkt verbinden lässt. Dieser Modus  empfiehlt sich für die Messung mit einem DG‐700.   Im AP Direktverbindungsmodus benutzt der TEC WiFi Link beim Erstellen des drahtlosen Zugriffs‐ punkts (Access Point) Kanal 1 als voreingestellten Netzwerkkanal. Wenn Sie vermuten, dass Sie auf  Kanal 1 eine Interferenz haben, gibt es zwei Methoden, um den Netzwerkkanal zu ändern.   Der Netzwerkkanal lässt sich ändern, indem Sie kurz den  Schalter A am TEC WiFi Link drücken. Der aktuelle Netzwerk‐ kanal wird innerhalb der erlaubten Kanalfrequenzen 1 bis 11  um fünf Kanäle hochschalten (z.B. von Kanal 1 auf Kanal 6,  Kanal 6 auf Kanal 11 oder von Kanal 11 auf Kanal 5 usw.).   Es ist auch möglich, den Kanal in TECTITE Express über das    Menü Optionen/Anschlusseinstellungen…/Suche Anschlüsse           Abb. 2.11  und Messgeräte/TEC WiFi Link konfigurieren festzulegen.  2. Routermodus (Router Mode): Im Routermodus ist der TEC WiFi Link so konfiguriert, dass ein  spezifischer drahtloser Zugangspunkt (Access Point) gesucht wird (z.B. ein Router), zu dem  automatisch die Verbindung hergestellt werden soll. Ist die Verbindung zwischen dem Router und  dem TEC WiFi Link hergestellt, müssen Sie auch Ihr Laptop mit dem gleichen Router verbinden.  Anstelle eines eigenen kann auch ein im Gebäude existierender Router benutzt werden, wenn Sie  den Netzwerknamen (SSID) und das Passwort kennen. Der TEC WiFi Link wird über TECTITE  Express im Menü Optionen/Anschlusseinstellungen…/Suche Anschlüsse und  Messgeräte/TEC WiFi Link konfigurieren auf Routermodus eingestellt.  Der Routermodus erlaubt Ihnen  • die effektive WiFi Kommunikationsreichweite zwischen dem DG‐700 und dem Laptop zu  erweitern. Da sowohl der TEC WiFi Link als auch Ihr Laptop direkt mit dem Router  kommuniziert, kann der Router im Gebäude so aufgestellt werden, dass eine größere Distanz  zwischen den Geräten erreicht wird.  • Der Routermodus ermöglicht den drahtlosen Anschluss mehrerer DG‐700 an den Laptop für  die Messung mit mehreren Gebläsen (siehe Handbuch BlowerDoor MultipleFan).   16  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 17: Überprüfung, Ob Tectite Express Das Dg-700 Erkennt

    2  Installation  Den TEC WiFi Link vom Routermodus zurück auf den AP Direktverbindungsmodus stellen  • Schalten Sie den TEC WiFi Link und das DG‐700 Gerät ein. Halten Sie den Schalter A (siehe          Abb. 2.11) am TEC WiFi Link für 5 Sekunden gedrückt. Alle vier Lämpchen blinken nach  erfolgreicher Umstellung kurz auf. Anschließend fährt der TEC WiFi Link wieder mit dem  voreingestellten Passwort  tecwifi12 im AP Direktverbindungsmodus hoch.  • Der TEC WiFi Link kann auch über TECTITE Express im Menü Optionen/  Anschlusseinstellungen…/Suche Anschlüsse und Messgeräte/TEC WiFi Link konfigurieren auf  AP Direktverbindungsmodus eingestellt werden.  2.3.3 Überprüfung, ob TECTITE Express das DG‐700 erkennt  Automatische Messungen, halbautomatische Messungen oder die Nutzung der Tempomatfunktion  können erst erfolgen, wenn die dazu notwendige Kommunikationsverbindung zwischen dem Laptop  und dem DG‐700 hergestellt wurde. Daher empfiehlt es sich, gleich nach der Installation zu  überprüfen, ob das DG‐700 von Ihrem Laptop erkannt wird.    Schalten Sie Ihr DG‐700 ein.   Starten Sie für die Überprüfung die Software TECTITE Express.   Wählen Sie unter dem Menü Optionen die Anschlusseinstellungen… aus.  Das folgende Fenster öffnet sich mit der Voreinstellung AUTO SELECT:    Abb. 2.12    Abb. 2.13  BlowerDoor MiniFan  Oktober 2015  17 ...
  • Seite 18 2  Installation  Klicken Sie auf die Schaltfläche Suche Anschlüsse und Messgeräte, um nach allen installierten  Kommunikationsschnittstellen und angeschlossenen BlowerDoor Geräten zu suchen. Im sich  öffnenden Suchfenster Suche Anschlüsse und Messgeräte klicken Sie auf Start Test. Eine Liste aller auf  Ihrem Computer installierten Kommunikationsschnittstellen wird angezeigt. Genauso werden alle  BlowerDoor Messgeräte angezeigt, die mit den aufgelisteten Kommunikationsschnittstellen verbunden  sind.  Wenn Sie einen TEC WiFi Link benutzen und Ihr Laptop mit dem TEC WiFi Link Netzwerk verbunden ist,  bekommen Sie über die Suche auch alle über dieses drahtlose Netzwerk verbundenen Geräte  angezeigt.   Information:   Hauptgerät ist das DG‐700, mit dem der Gebäudedruck und der Volumenstrom während der  BlowerDoor Messung gemessen wird. Der primäre COM‐Anschluss ist die Kommunikations‐ schnittstelle an Ihrem Computer, über die mit dem Hauptgerät kommuniziert wird.   Ist AUTO SELECT im Fenster Anschlusseinstellungen ausgewählt, kann TECTITE automatisch an  allen verfügbaren Kommunikationsschnittstellen nach den an Ihrem Computer angeschlossenen  BlowerDoor Geräten suchen. Wenn Sie nicht sicher sind, welchen COM‐Anschluss Sie benutzen  sollen, wählen Sie die AUTO SELECT‐Funktion an. TECTITE Express versucht, mit dem ersten  gefundenen Gerät eine Kommunikationsverbindung herzustellen. Ist diese Verbindung hergestellt,  wird dieses Gerät als das Hauptgerät (Anschluss Messgerät 1) gesehen.  Wenn Sie den TEC WiFi Link benutzen, um das Hauptgerät (Messgerät 1) kabellos mit  Ihrem Computer zu verbinden, müssen Sie AUTO SELECT anwählen. Kabellose  Kommunikation ist nur möglich, wenn das Häkchen bei AUTO SELECT gesetzt ist.   Wenn Sie das Häkchen bei AUTO SELECT entfernen, können Sie einen COM‐Anschluss (COM 1 bis  COM 256) festlegen.  Hinweis:   Das BlowerDoor Messgerät muss eingeschaltet sein, sonst kann es nicht gefunden werden.      18  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 19: Excel-Vorlage Zum Prüfbericht Nach En 13829 Kopieren

    2  Installation  Excel‐Vorlage zum Prüfbericht nach EN 13829 kopieren  Auf der CD „TECTITE Express“ befindet sich eine Excel‐Vorlage zur Erstellung eines Prüfberichtes nach  der Norm für Luftdurchlässigkeitsmessungen EN 13829.   Diese Datei wird wie folgt auf Ihren Rechner kopiert:   Legen Sie die CD „TECTITE Express“ in den Computer ein.   Kopieren Sie die Datei „Vorlage_BlowerDoor_Pruefbericht_Version.xlt“ von der CD.   Fügen Sie die Datei auf Ihrem Computer in ein Verzeichnis ihrer Wahl ein.   Entfernen Sie die CD.  BlowerDoor MiniFan  Oktober 2015  19 ...

  • Seite 20: Aufbau Des Blowerdoor Messsystems

    3  Aufbau des BlowerDoor MessSystems  Aufbau des BlowerDoor MessSystems  Einzelteile des BlowerDoor MessSystems  Transportable BlowerDoor Ausrüstung   bestehend aus dem handlichen Messgebläse  DuctBlaster B, dem Einbaurahmen in grauer  Rahmentasche und der schwarzen  Transporttasche, die neben dem Gebläse die  rote BlowerDoor Plane, das Differenzdruck‐ messgerät, den Drehzahlregler, das Schlauch‐ set, die Software, das Handbuch sowie ggf. das  gewählte Leckageortungsgerät enthält.      Abb. 3.1  BlowerDoor Gebläse und   Messblenden 1 bis 4.   Beim Einsatz der Blenden muss die  Beschriftung lesbar nach außen zeigen. Es wird  immer nur eine Blende angebracht.    Messgebläse und Blenden sind mit der  Gerätenummer DB‐CE XXXX gekennzeichnet.  Die Kalibrierung der Blenden ist nur mit dem  zugehörigen Gebläse gültig.      Abb. 3.2  20  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 21 3  Aufbau des BlowerDoor MessSystems  BlowerDoor Einbaurahmen   Vier äußere Rahmenstreben:  Zwei kurze für oben und unten (horizontaler Einbau) und zwei  längere für die Seiten links und rechts (vertikaler Einbau).   Zwei Innenstreben zur Aussteifung des Rahmes sowie zur  Gebläseaufhängung (Strebe mit Klettband).          Abb. 3.3  Abb. 3.4:  Enden der äußeren  Abb. 3.5:  Enden der Innenstreben    Rahmenstreben            Abb. 3.6: Drehzahlregler  Abb. 3.7:  Differenzdruck‐ und  Abb. 3.8:  TEC WiFi Link  Volumenstrommessgerät  DG‐700 zur automati‐ schen, halbautomtischen  sowie manuellen  BlowerDoor Messung    BlowerDoor MiniFan  Oktober 2015  21 ...

  • Seite 22: Aufbau Des Blowerdoor Messsystems

    3  Aufbau des BlowerDoor MessSystems  Aufbau des BlowerDoor MessSystems  Das BlowerDoor MessSystem wird in die Außenhülle des Gebäudes eingebaut. Üblicherweise erfolgt  der Einbau in eine Terrassentür im Erdgeschoss (unterstes Geschoss der untersuchten Gebäudehülle),  da die Haustür häufig undicht ist und deshalb in die Messung mit einbezogen werden sollte.    Es ist sinnvoll das Messgebläse in die Außentür eines größeren Raumes einzubauen, damit der  Strömungsverlauf der Luft in das Gebläse hinein oder aus dem Gebläse heraus nicht durch Hindernisse  (z.B. Treppenlauf) behindert wird. Ein Abstand von 1,5 m zu Hindernissen auf beiden Seiten vom  Gebläse (siehe auch Anhang B) sollte nicht unterschritten werden.  Die Bedienung der BlowerDoor Messgeräte erfolgt im Gebäude.  Die komplette BlowerDoor Ausrüstung (Tasche, Rahmen, Gebläse,  Laptop, Auftragsakte, Leiter, Kabeltrommel usw.) wird in den  gewählten Einbau‐Raum des Messobjektes gestellt.  Ein Stromanschluss (220‐240 V) muss vorhanden sein (Steckdose  oder Kabeltrommel zum Baustromverteiler).      Abb. 3.9  Zur Vorbereitung des Gebäudes werden alle Außentüren und Fenster geschlossen, die Innentüren  geöffnet und eventuell provisorische Abdichtungen vorgenommen.   Der Fachverband für Luftdichtheit im Bauwesen (FLiB) e.V. gibt Empfehlungen zur  Gebäudepräparation.  22  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 23: Verlegung Des Außenschlauches Zur Messung Der Gebäudedruckdifferenz

    3  Aufbau des BlowerDoor MessSystems  3.2.1 Verlegung des Außenschlauches zur Messung der Gebäudedruckdifferenz  Der transparente 10 m‐Schlauch zur Messung des Außendrucks für  die Gebäudedruckdifferenz (Referenzdruckmessstelle) wird ca.  10 m vom Haus entfernt platziert. An dessen Ende wird ein T‐Stück  zum Schutz vor direkter Anströmung aufgesteckt.  Das andere Ende wird beim Einbau des Rahmens von außen an den  grün markierten Anschluss der Plane gesteckt (siehe Abb. 3.15).       Abb. 3.10  3.2.2 Einbau von BlowerDoor Rahmen und Plane  Der Auf‐ und Einbau des BlowerDoor Rahmens erfolgt im Inneren des Gebäudes.  Die vier äußeren Rahmenstreben werden wie in Abb. 3.3 auf den Boden gelegt, so dass sie ein  Rechteck bilden. Die Stellschrauben mit dem Spannhebel weisen nach oben. Die diagonal  gegenüberliegenden Enden des Rahmens sind jeweils gleich (entweder mit zwei Schrauben/  Spannhebeln in der Ecke oder ohne Schrauben/Spannhebel).   Die vier äußeren Rahmenstreben werden nun mittels Bajonett‐ Verschluss zusammengesetzt (Knopf eindrücken, die  Rahmenelemente zusammenführen und den Knopf einrasten  lassen).       Abb. 3.11  BlowerDoor MiniFan  Oktober 2015  23 ...
  • Seite 24 3  Aufbau des BlowerDoor MessSystems  2   Die Spannhebel (1) aller Rahmenelemente werden vor dem  Betätigen der Stellschrauben (2) geöffnet!  1        Abb. 3.12  Nachdem alle vier Außenelemente des Einbaurahmens zusammen‐ gesetzt sind, wird der Rahmen auf das ungefähre Türöffnungsmaß  eingestellt.  Der Rahmen wird in die Türöffnung gestellt.  Die Rahmenhöhe lässt sich nach dem Lösen der Schrauben an den  seitlichen Rahmerstreben variieren. Die Rahmenbreite wird durch  das Auseinanderziehen der unteren und oberen horizontalen  Außenstrebe eingestellt. Nach dem Einstellen die Stellschrauben  wieder anziehen.  Damit noch Platz für den Einbau der Plane bleibt, wird der  Rahmen einen Fingerbreit kleiner als die Türöffnung eingestellt.       Abb. 3.13  24  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 25 3  Aufbau des BlowerDoor MessSystems  Breiten Sie die BlowerDoor Plane auf dem Fußboden aus  (Innenseite mit Klettbändern oben) und legen Sie den  vorbereiteten Einbaurahmen darauf.   Die Plane wird locker um den Rahmen gelegt und mit den  Klettbändern als Montagehilfe fixiert.       Abb. 3.14  Bevor Sie das Gebläse in die Öffnung der Plane einsetzen, nicht  vergessen, den transparenten Schlauch zur Aufnahme des  Außendruckes an den unteren Anschluss der Plane zu stecken.  Achten Sie beim Rahmeneinbau darauf, dass der Schlauch nicht  zwischen Türzarge und BlowerDoor Rahmen eingeklemmt wird.        Abb. 3.15  BlowerDoor MiniFan  Oktober 2015  25 ...
  • Seite 26 3  Aufbau des BlowerDoor MessSystems  Der Rahmen wird mit der Plane in die Türöffnung gestellt. Mit dem  Fuß auf der unteren Strebe und der Hand an der oberen wird  zunächst die Stellschraube einer vertikalen Strebe gelöst. Die  Strebe wird auseinandergezogen und in die Türöffnung gepresst.  Nach Beendigung der Höheneinstellung wird die Stellschraube  wieder fixiert. Anschließend wird der Vorgang für die andere Seite  wiederholt: Stellschraube lösen, Rahmenelement  auseinanderziehen, Stellschraube wieder anziehen.  In Querrichtung wird in gleicher Weise mit den horizontalen  Rahmenstreben verfahren.        Abb. 3.16  Abschließend werden alle vier Spannhebel der äußeren  Rahmenstreben gespannt. Dadurch klemmt sich der Rahmen in der  Türöffnung fest.       Abb. 3.17    26  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 27 3  Aufbau des BlowerDoor MessSystems  Zur zusätzlichen Aussteifung in Querrichtung werden die beiden  Innenstreben in die Schlitze der seitlichen Rahmenelemente  eingehakt. Die Mittelstrebe mit dem Klettband (zur späteren  Fixierung des Gebläses) wird oberhalb des Loches für das Gebläse  eingehängt. Die zweite Strebe wird so angebracht, dass eine  optimale Aussteifung des Rahmens erzielt wird.   Die Montage verläuft folgendermaßen: Stellschraube lösen,     Abb. 3.18  Innenstrebe auseinanderziehen, Enden in seitliche  Rahmenelemente einhaken, Stellschraube festdrehen, Spannhebel  zum Einspannen umlegen.    Durch Rütteln an der Innenstrebe kann der stabile Einbau geprüft  werden. Falls sich die Lage des Rahmens verändert, muss noch mal  nachgespannt werden.  Liegt die Stromversorgung außerhalb des Gebäudes, kann jetzt die  Kabeltrommel durch die Öffnung für das Gebläse gelegt werden.      Abb. 3.19  BlowerDoor MiniFan  Oktober 2015  27 ...

  • Seite 28: Einbau Des Blowerdoor Gebläses, Der Blenden Und Des Drehzahlreglers

    3  Aufbau des BlowerDoor MessSystems  3.2.3 Einbau des BlowerDoor Gebläses, der Blenden und des Drehzahlreglers  Für eine Unterdruckmessung wird das Gebläse mit der  Blendenseite nach innen durch den Gummizug‐Kragen gesteckt.  Der Kragen muss überall möglichst eng am Gebläsegehäuse  anliegen.  Beginnen Sie die Messung z.B. mit der eingesetzten Blende 1.  TECTITE Express weist auf einen ggf. nötigen Blendewechsel hin.       Abb. 3.20  Das Klettband an der unteren Innenstrebe dient der Lagesicherung  des Gebläses in senkrechter Richtung. Es wird durch den  Gebläsegriff gezogen und fixiert.        Abb. 3.21  Blendenwechsel  Jede Blende hat einen definierten Messbereich für den Volumenstrom mit der größtmöglichen  Genauigkeit.   Hinweis:   Bei der automatischen Aufnahme einer Messreihe mit TECTITE Express wird auf den Blendenwechsel  hingewiesen.  Ist bei der Leckageortung die gewählte Blendenöffnung zu groß, wird zwar ein Gebäudedruck von z.B.  50 Pa erreicht, aber der Messbereich für diese Blende wird unterschritten. Die Gebäudehülle ist  dichter als erwartet und es muss eine kleinere Blende eingesetzt werden.  28  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 29 3  Aufbau des BlowerDoor MessSystems  Ist die gewählte Blendenöffnung zu klein, wird die angestrebte Gebäudedruckdifferenz von z.B. 50 Pa  bei voller Drehzahl des Gebläses nicht erreicht. In diesem Fall ist die Gebäudehülle undichter als  erwartet, und es muss mit der nächst größeren Blende weitergemessen werden.   Ansicht des offenen Gebläses   Die Blende wird mit der beiliegenden flexiblen Klemmhalterung  auf dem Gebläse befestigt, indem die flexible Klemmhalterung  sowohl den Rand des Gebläses als auch den Rand der Blende  umschließt. Beim Einsatz der Blenden muss die Beschriftung lesbar  nach außen zeigen.  Es wird immer nur eine Blende angebracht. Um für den  Blendenwechsel eine andere Blende am Messgebläse zu  befestigen, muss die ggf. vorher installierte Blende zunächst  abgenommen werden.      Abb. 3.22  Ansicht des Gebläses mit den Blenden 1, 2, 3 und 4          Abb. 3.23: Gebläse mit Blende 1, Blende 2, Blende 3 und Blende 4  Beim Anbringen der Blenden 1, 2 und 3 ist die mittige Öffnung nach innen gewölbt, bei Blende 4 ist sie  nach außen gewölbt. Bei der Messung mit Blende 4 wird der rote Schlauch für die  Volumenstrommessung (Gebläsedruck) an Blende 4 angeschlossen.      BlowerDoor MiniFan  Oktober 2015  29 ...
  • Seite 30 3  Aufbau des BlowerDoor MessSystems  Verschluss des Gebläses mit Gebläsekappe:   Zur Ermittlung der natürlichen Druckdifferenz wird die  Gebläsekappe auf das Gebläse gezogen. Während der  automatischen Messung wird zu diesem Vorgang aufgefordert.       Abb. 3.24  Der Drehzahlregler des Gebläses wird zusammen mit dem DG‐700  an die obere Innenstrebe gehängt. Der Kippschalter am  Drehzahlregler muss vor dem Stromanschluss ausgeschaltet und  der Drehknopf gegen den Uhrzeigersinn auf Minimum (bis zum  Anschlag) gestellt sein.       Abb. 3.25  Anschließend wird der Drehzahlregler mit dem BlowerDoor  Gebläse und der Stromversorgung verbunden.       Abb. 3.26  30  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 31: Anschluss Der Schläuche An Blowerdoor Plane Und Messgebläse

    3  Aufbau des BlowerDoor MessSystems  3.2.4 Anschluss der Schläuche an BlowerDoor Plane und Messgebläse  Für die Differenzdruckmessung des Gebäudedrucks verbinden Sie  den grünen Schlauch mit dem Anschluss an der Plane rechts unten.  Außerhalb des Gebäudes schließt der transparente Schlauch für  den Außendruck an.       Abb. 3.27  Für die Volumenstrombestimmung bei Unterdruckmessung  verbinden Sie den roten Schlauch mit dem rot markierten  Anschluss am Gebläse (Blenden 1 bis 3 und offenes Gebläse).   Der blaue Schlauch wird in die Nähe der Einströmöffnung des  Gebläses gelegt. Sinnvoll ist die Lagerung im Klettverschluss an der  unteren Rahmeninnenstrebe.      Abb. 3.28  BlowerDoor MiniFan  Oktober 2015  31 ...
  • Seite 32 3  Aufbau des BlowerDoor MessSystems  Für die Volumenstrombestimmung bei Überdruckmessung  verbinden Sie den roten Schlauch mit dem rot markierten  Anschluss am Gebläse (Blenden 1 bis 3 und offenes Gebläse).   Der blaue Schlauch wird mit dem blau markierten Anschluss an der  Plane verbunden.      Abb. 3.29  Bei Messung mit Blende 4:  Für die Druckdifferenzmessung am Gebläse (Unter‐ und  Überdruckmessung) verbinden Sie den roten Schlauch mit dem  Anschluss an Blende 4.       Abb. 3.30      32  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 33: Aufbau Und Anschluss Des Differenzdruckmessgerätes Dg-700

    3  Aufbau des BlowerDoor MessSystems  Aufbau und Anschluss des Differenzdruckmessgerätes DG‐700  3.3.1 Das DG‐700                                                    Abb. 3.31  Das DG‐700 ist ein digitales Differenzdruckmessgerät mit zwei Differenzdruckkanälen. Zur  Luftdichtheitsmessung kann das Messgerät in folgenden Variationen verwendet werden:   In Verbindung mit einem Notebook steuert das DG‐700 das BlowerDoor Gebläse automatisch an.  Neben der Erzeugung einer konstanten Druckdifferenz zur Leckageortung können Messreihen zur  Ermittlung des Volumenstromes V  (m³/h) bei Unter‐ und Überdruck automatisch oder  halbautomatisch durchgeführt werden.   Ohne Notebook kann das DG‐700 das BlowerDoor Gebläse automatisch auf einer konstanten  Gebäudedruckdifferenz von 50 Pa (zur Leckageortung) sowie 25 Pa, 75 Pa bzw. 0 Pa einregeln  (Tempomat‐Funktion).    Es können auch manuelle Messungen durch Ablesen der Differenzdrücke auf dem Display  vorgenommen werden.  Das Messgerät führt in regelmäßigen Abständen einen Nullabgleich (hörbares Klickgeräusch im  Betriebszustand) der Sensoren durch.   Während der Messung darf das Messgerät nicht in seiner Lage verändert werden.  BlowerDoor MiniFan  Oktober 2015  33 ...

  • Seite 34: Stromversorgung Des Dg-700

    3  Aufbau des BlowerDoor MessSystems  3.3.2 Stromversorgung des DG‐700  Die Stromversorgung erfolgt durch 6 AA‐Batterien (ausreichend für  ca. 100 Betriebsstd., bei Benutzung des TEC WiFi Links ca. 20‐30  Std. Nutzungsdauer). Es wird empfohlen, Alkaline‐Batterien zu  verwenden.   Der aktuelle Ladezustand der Batterien wird direkt nach dem  Einschalten des Gerätes für wenige Sekunden auf der rechten    Anzeige (Kanal B) angezeigt. Bei einem Ladezustand unter 6 V  Abb. 3.32  beginnt im rechten Display die Anzeige BAT zu blinken, die  Batterien müssen ausgewechselt werden.  Bei völlig entladenen Batterien erscheint die Anzeige LO BAT, das  DG‐700 arbeitet nicht mehr.  Vor dem Wechseln der Batterien das Gerät bitte ausschalten.  3.3.3 Anschluss des DG‐700 an den Drehzahlregler   Das DG‐700 wird neben dem Drehzahlregler angebracht. Auf der  Rückseite des Messgerätes und auf der Reglerplatte befinden sich  Klettbänder zur Befestigung.  Anschließend wird das DG‐700 mit dem Klinkenverbindungskabel  an den Drehzahlregler des BlowerDoor Gebläses angeschlossen.       Abb. 3.33  Abb. 3.34      34  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 35: Anschluss Der Schläuche An Das Dg-700

    3  Aufbau des BlowerDoor MessSystems  3.3.4 Anschluss der Schläuche an das DG‐700  Das Messgerät wird mit dem Ein‐/Aus‐Schalter eingeschaltet. Während der Messung darf es nicht in  seiner Lage verändert werden.  Anschluss der Schläuche an das DG‐700  Kanal A:   Aufnahme der Gebäudedruckdifferenz  Eingang:   offen       (Aufnahme des Gebäudeinnendrucks)  Referenz:  grüner Schlauch  rot       (Aufnahme des Außendrucks)  Kanal B:   Aufnahme der Gebläsedruckdifferenz  grün  Messgerät:   roter Schlauch  blau       (Aufnahme des Gebläsedrucks)    Referenz:  blauer Schlauch  Abb. 3.35       (Aufnahme des Gebläsereferenzdrucks)  Treten während der Messung Luftturbulenzen am Messgerät  aufgrund ungünstiger Einbausituationen (z. B. enger Flur) auf, kann  zusätzlich auf Kanal A (Input) ein Stück Schlauch angebracht  trans‐...

  • Seite 36: Anschluss Des Notebooks An Das Dg-700

    3  Aufbau des BlowerDoor MessSystems  3.3.5 Anschluss des Notebooks an das DG‐700  Die automatische Messung mit dem Notebook erfolgt mit der Software TECTITE Express. Dafür muss  das DG‐700 mit dem Notebook (siehe auch Kap. 2.3) und mit dem Drehzahlregler verbunden werden.    Linke Markierung: Anschluss für das USB‐Kabel zur Verbindung mit  dem Notebook.  Mitte: 9‐polige RS232‐Schnittstelle für den Anschluss des TEC WiFi  Link bzw. für die Verbindung des DG‐700 über ein serielles  Datenkabel sowie COM‐Port‐Box (USB‐Adapter) zum Laptop bei  der Messung mit mehreren Gebläsen  Rechte Markierung: Anschluss für das Klinkenverbindungskabel    zur Verbindung mit dem Drehzahlregler.   Abb. 3.37    Hinweis:   Erkennt das Programm TECTITE Express das DG‐700 nicht, überprüfen Sie die Anschlusseinstellungen  des DG‐700 (siehe Kapitel 2.3.3).      36  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 37: Übersicht Messaufbau Bei Unter- Und Überdruck

    3  Aufbau des BlowerDoor MessSystems  Übersicht Messaufbau bei Unter‐ und Überdruck  3.4.1 Übersicht Unterdruckmessung  Die Blendenseite des Gebläses weist nach innen – es wird Luft aus dem Gebäude herausgesaugt.    Kanal A – Gebäudedruckdifferenz  Grüner Schlauch  Anschluss rechts unten an die Plane   (Außen wird der Schlauch mit dem 10 m  langen transparenten Schlauch verlängert.)  Kanal B – Gebläsedruckdifferenz  Roter Schlauch  Anschluss am Gebläse (roter Punkt)  Blauer Schlauch  Endet in der Nähe der Einströmöffnung des  Messgebläses (Empfehlung: Stecken Sie das  Schlauchende durch das Klettband).    Abb. 3.38  Bei Verwendung der Blende 4 wird der rote Schlauch nicht am Gebläse, sondern an der  Blende 4 angeschlossen.  BlowerDoor MiniFan  Oktober 2015  37 ...

  • Seite 38: Übersicht Überdruckmessung

    3  Aufbau des BlowerDoor MessSystems  3.4.2 Übersicht Überdruckmessung  Zur Überdruckmessung wird das Gebläse umgedreht.  Die Blendenseite weist nach außen und es wird Luft  in das Gebäude hineinbefördert.  Der Anschluss des roten Schlauchs bleibt  unverändert.  Der blaue Schlauch wird mit dem  blaumarkierten Anschluss innen an der Plane  verbunden.   An der Außenseite der Plane  wird an diesen blauen  Anschluss ein ca. 5 cm  kurzes transparentes  Schlauchstück mit T‐Stück    aufgesteckt.  Abb. 3.40  Optional:   Bei starken Druckschwankungen während  der Aufnahme der Überdruckreihe sollte am  DG‐700 an den freien Anschluss von Kanal A  ein separater transparenter Schlauch  angeschlossen werden und das Ende des  Schlauches in einen strömungsberuhigten  Bereich gelegt werden.    Abb. 3.39  Bei Verwendung der Blende 4 wird der rote Schlauch nicht am Gebläse, sondern an der  Blende 4 angeschlossen.    38  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 39: Computergesteuerte Messung Mit Tectite Express

    4  Computergesteuerte Messung mit TECTITE Express  Computergesteuerte Messung mit TECTITE Express  Die Überprüfung der luftdichten Ebene nach der europäischen Messnorm EN 13829 erfolgt mithilfe  der Software TECTITE Express. Neben der Aufnahme aller relevanten Daten für den Prüfbericht nach  Norm kann mit TECTITE Express auch eine 1‐Punkt‐Messung zur Leckageortung im Rahmen der  Qualitätssicherung durchgeführt werden.  TECTITE Express hat eine ausführliche Hilfe zu allen Eingabefenstern sowie  Hinweis‐ und Warnmeldungen. Die Schaltfläche Hilfe befindet sich immer  rechts oben in dem gerade geöffneten Fenster.  Die Kenntnis der DIN 13829 ist hilfreich!  Die Hauptfenster von TECTITE Express werden im Folgenden näher erläutert:  Öffnen von TECTITE Express  Nach der Installation der Daten‐CD öffnen Sie TECTITE EXPRESS über das Icon von  Ihrem Desktop aus.     Abb. 4.1    Startbildschirm von  TECTITE Express  Nach dem Aufruf von  TECTITE Express erscheint  die Startseite des  Programms      Abb. 4.2    BlowerDoor MiniFan  Oktober 2015  39 ...
  • Seite 40 4  Computergesteuerte Messung mit TECTITE Express  Öffnen einer neuen Messung  Unter dem Menüpunkt Datei/Neue Messung wird  eine neue Messung begonnen.      Abb. 4.3  Auswahl der Prüfnorm  In diesem Fenster wählen Sie die Messnorm  EN 13829.  Wählen Sie Voreinstellung für neue Messungen,  um die derzeit ausgewählte Messnorm für alle  künftigen Messungen zu speichern.      Abb. 4.4  Geräteinformation  Wählen Sie in diesem  Fenster das Gebläse‐ modell DuctBlaster B   aus und geben Sie die  entsprechende  Seriennummer ein.      Abb. 4.5  40  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 41 4  Computergesteuerte Messung mit TECTITE Express  Fenster  Gebäudekennwerte  Eintragung aller für die  Messung relevanten  Randdaten wie Datum,  Prüfer/in, Auftrag‐ geber/in, Objektadresse  und Gebäudedaten.      Abb. 4.6    Fenster Bemerkungen  Für zusätzliche  Bemerkungen, wie zum  Beispiel Einbauort des  BlowerDoor MessSystems,  temporäre Abdichtungen,  Gebäudezustand zum  Messzeitpunkt und große  Leckagen.      Abb. 4.7  BlowerDoor MiniFan  Oktober 2015  41 ...
  • Seite 42 4  Computergesteuerte Messung mit TECTITE Express  Fenster Einstellung zum  Messverfahren  In diesem Fenster können  Sie − falls notwendig − die  voreingestellten  Messreihen und andere  Testeinstellungen sowie  die Messnorm ändern.       Abb. 4.8  Hinweis:   Eine Erhöhung der Messpunkte pro Druckstufe auf z. B. 300 bewirkt eine Verbesserung der  Genauigkeit, da mehr Werte zur Ermittlung des Mittelwertes herangezogen werden. Dies ist ins‐ besondere bei windigem Wetter sinnvoll. (Infos zur halbautomatischen Messung siehe Kap. 4.2.2.)    Fenster Eingaben nach  EN 13829  Hier werden alle für die  Messnorm relevanten  Abfragen durchgeführt.      Abb. 4.9  42  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 43 4  Computergesteuerte Messung mit TECTITE Express  Fenster Messung und  Leckagekurve  Dies ist das Arbeitsfenster  für die automatische  Messung mit TECTITE  Express (Über‐ und  Unterdruckmessung).      Abb. 4.10  Leuchtet die Zustandsanzeige grün, ist das DG‐700 korrekt angeschlossen und von der Software erkannt  worden. Ist die Anzeige grau, überprüfen Sie, ob das Messgerät eingeschaltet ist, die Verbindungskabel  korrekt angeschlossen sind bzw. ob die WiFi‐Verbindung hergestellt ist. Stellen Sie sicher, dass die  Bluetooth‐Funktion ihres Rechners ausgeschaltet ist. (Weitere Hinweise siehe Kapitel 2.3.3).  Stellen Sie vor Beginn der automatischen Messung sicher, dass der Drehzahlregler  eingeschaltet ist und der Drehknopf auf Minimum steht.   Zur Erstellung eines Prüfberichtes nach Norm wird das Gebäude zuerst bei einem konstanten  Unterdruck von 50 Pascal auf Leckagen untersucht (siehe Kapitel 4.1). Anschließend werden  Messreihen bei Unter‐ und bei Überdruck aufgenommen und abgespeichert (siehe Kapitel 4.2).       BlowerDoor MiniFan  Oktober 2015  43 ...

  • Seite 44: Leckageortung Bei Konstantem Unterdruck Mit Tectite Express

    4  Computergesteuerte Messung mit TECTITE Express  Leckageortung bei konstantem Unterdruck mit TECTITE Express  Zur ersten Abschätzung der Dichtheit eines Gebäudes und zur Leckageortung beim Gebäuderundgang  wird eine konstante Druckdifferenz, üblicherweise von ‐50 Pa (Unterdruck), im Gebäude erzeugt.    Großanzeige einschalten  Unter Optionen/Großanzeige Grafik aus kann eine  Großansicht der wichtigsten Messwerte aktiviert  werden.      Abb. 4.11    Gebäudedruckdifferenz dauerhaft auf 50 Pascal halten   Nach der Aktivierung der Schaltfläche Leckageortung  regelt TECTITE Express das BlowerDoor Messgebläse  über einen unbegrenzten Zeitraum auf eine konstante  Druckdifferenz ein, bis das Gebläse mit Beenden    gestoppt wird.  Abb. 4.12      Bedingungen für Tests mit Tempomatfunktion  Vor einem Test mit Tempomatfunktion,  entscheiden Sie, ob es notwendig ist, die  natürliche Druckdifferenz festzulegen. Geben  Sie dazu die gewünschte konstante  Druckdifferenz (50 Pa) ein.    Abb. 4.13  44  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 45 4  Computergesteuerte Messung mit TECTITE Express  Fenster Großanzeige  In der Großanzeige von  TECTITE Express werden  der Gebäudedruck, der  aktuelle Volumenstrom  und die auf 50 Pascal  abgeschätzte Luftwechsel‐ rate n  angezeigt.  Erscheint keine Anzeige  des Volumenstroms, muss  eine kleinere Blende  eingesetzt werden.    Erscheint keine Anzeige  Abb. 4.14  der Luftwechselrate n 50  fehlt die Eingabe des  Innenvolumens.  Die Großanzeige wird  durch die Deaktivierung  des Menüpunktes  Optionen/Großanzeige  Grafik aus zurückgesetzt.  BlowerDoor MiniFan  Oktober 2015  45 ...

  • Seite 46: Aufnahme Einer Messreihe Nach Din En 13829 Mit Tectite Express

    4  Computergesteuerte Messung mit TECTITE Express  Aufnahme einer Messreihe nach DIN EN 13829 mit TECTITE Express  4.2.1 Automatische Messung  Fenster Messung und  Leckagekurve  Durch die Aktivierung der  Schaltfläche Messreihe  wird die automatische  Messung begonnen. Das  Programm führt interaktiv  durch alle notwendigen  Schritte.      Abb. 4.15    Eingabe der Temperatur und des  barometrischen Drucks  Temperaturwerte – Innen‐ und  Außentemperatur – und Luftdruck  müssen vor Beginn der Messung  eingegeben werden.  Diese Daten können auch im Fenster  Messung und Leckagekurve geändert  werden. Klicken Sie dazu auf die  Schaltfläche Klimadaten.    Abb. 4.16  46  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 47 4  Computergesteuerte Messung mit TECTITE Express  Anzeige einer kompletten  Messung mit Unter‐ und  Überdruckmessreihe  Unter‐ und Überdruck‐ messung können  nacheinander auf‐ genommen werden.  TECTITE Express zeigt  beide Leckagekurven in  einem Diagramm.      Abb. 4.17    Auswahl Messpunkt und Ortung  Einzelne Messpunkte können hier überprüft und  endgültig aus der Kurve gelöscht werden.  Wenn Sie im vorherigen Fenster Messung und  Leckagekurve auf einen Messpunkt klicken, öffnet sich  das Fenster Ausgewählter Messpunkt. Hier sind die  Parameter für den Messpunkt gelistet. Es steht weiterhin    die Option zum Löschen des Messpunktes zur Verfügung. Abb. 4.18  BlowerDoor MiniFan  Oktober 2015  47 ...
  • Seite 48 4  Computergesteuerte Messung mit TECTITE Express  Fenster Messergebnisse  In diesem Fenster ist eine  Übersicht der  Messergebnisse zu sehen.  Die Ergebnisse werden  beim voreingestellten  Bezugsdruck von 50 Pa  angezeigt. Nach Bedarf  kann der Bezugsdruck  (z. B. an die länder‐ spezifischen Anforde‐ rungen) angepasst    werden.    Abb. 4.19    Speichern, Ergebnisse ansehen und drucken   Unter dem Menüpunkt Datei können   die Messergebnisse gespeichert,    das Messprotokoll gedruckt    und das Messprotokoll mit allen wichtigen Angaben  angeschaut werden.  (Weitere Informationen zum Prüfprotokoll siehe Kap. 5)      Abb. 4.20        48  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 49: Halbautomatische Messung

    4  Computergesteuerte Messung mit TECTITE Express  4.2.2 Halbautomatische Messung   Wenn   Ihr Gebäude sehr luftdicht ist,    Sie bei starkem Wind messen,    Sie bei Ihrer Messung viele Dampfsperren (z. B. Folien) im Gebäude vorfinden,    oder sogar alle drei Faktoren vorliegen,  dann funktioniert die automatische BlowerDoor Messung in TECTITE Express eventuell nicht richtig.  Benutzen Sie im diesem Fall die Möglichkeit zur halbautomatischen Messung.    Fenster Einstellungen zum  Messverfahren  Wählen Sie im Feld  Messmethode  Halbautomatisch, wenn  Sie ein DG‐700 oder ein  APT‐System für die  automatische Erhebung  von Messergebnissen  benutzen, aber das  BlowerDoor Gebläse  manuell regeln.  Bei halbautomatischen  Abb. 4.21  Messungen können in den  Einstellungen für die  automatische Messung  nur die Messpunkte pro  Druckstufe und der  Grenzdruck für Sicher‐ heitsabschaltung (Pa)  angepasst werden.   ...
  • Seite 50 4  Computergesteuerte Messung mit TECTITE Express  So führen Sie eine  halbautomatische  Messung durch:   Drehen Sie den  Drehzahlregler  vorsichtig und  langsam per Hand.   Warten Sie, bis sich  der Cursor kaum noch  bewegt. Es braucht  Zeit bis ein stabiler  Druck aufgebaut ist –   zwischenzeitlich nicht  Abb. 4.22  unnötig nachregeln.   Wenn sich der Cursor  stabilisiert hat, klicken  Sie auf die  Schaltfläche Werte  einlesen, um  Messwerte für diesen  Zieldruck aufzuneh‐ men.    Abb. 4.23    Ausführliche Hilfe zu den einzelnen Fenstern, Hinweisen und Warnungen sind  über die Schaltfläche Hilfe im jeweiligen Fenster zu finden.    50  Oktober 2015  BlowerDoor MiniFan ...

  • Seite 51: Prüfbericht Nach Din En 13829 Erstellen (Excel-Vorlage)

    5  Prüfbericht nach DIN EN 13829 erstellen  Prüfbericht nach DIN EN 13829 erstellen (Excel‐Vorlage)  Oft ist es wünschenswert, einen Prüfbericht nach eigenen Vorstellungen zu erstellen. Mit Hilfe der  Excel‐Datei Vorlage_BlowerDoor_Pruefbericht_Version.xlt kann die mit TECTITE Express erstellte  Datei in Excel eingelesen werden. Die Vorlage enthält alle notwendigen Eingabemöglichkeiten zur  Erstellung eines Prüfberichtes nach EN 13829 und den Empfehlungen des FLiB e.V.   Falls Sie die Datei noch nicht auf Ihrem Rechner vorliegen haben, kopieren Sie zunächst die Datei  Vorlage_BlowerDoor_Pruefbericht_Version.xlt von der CD „TECTITE Express“ auf die Festplatte Ihres  Rechners.   Öffnen Sie die Datei.  Beachten Sie bitte,  dass die Datei  Makros zum  Einlesen der  bld‐Datei von  TECTITE Express  enthält.    Die Makro‐ sicherheit in Excel  muss niedrig ein‐ gestellt sein und die  Makros müssen  aktiviert werden,  damit die Einlese‐ option funktioniert.  Speichern Sie die  Datei unter einem  anderen Namen.    Abb. 5.1  BlowerDoor MiniFan  Oktober 2015  51 ...
  • Seite 52 5  Prüfbericht nach DIN EN 13829 erstellen  Klicken Sie eine der  Schaltflächen für Einlesen  an.   Es öffnet sich ein Fenster,  in dem die gewünschte  Messung (bld‐Datei)  ausgewählt werden kann.  Nach Auswahl der bld‐ Datei werden  automatisch alle  Messwerte in die Excel‐ Datei übernommen.      Abb. 5.2  Die Excel‐Datei enthält mehrere Tabellenblätter, darunter auch die Messreihen mit den  Messergebnissen und die Grafik der Messreihen (siehe Abb. 5.3). Fügen Sie Ihre länderspezifischen  Grenzwerte ein. Kontrollieren Sie, ob alle Angaben vollständig und richtig sind.      52  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 53 5  Prüfbericht nach DIN EN 13829 erstellen  Anschließend kann jedes Tabellenblatt einzeln mit dem Befehl „Drucken“ in der Menüleiste von Excel  ausgedruckt werden.  Abb. 5.3    BlowerDoor MiniFan  Oktober 2015  53 ...

  • Seite 54: Leckageortung Und Automatische 1-Punkt-Messung Mit Der Tempomatfunktion Des Dg-700 (Ohne Laptop)

    6  Leckageortung und automatische 1‐Punkt‐Messung mit der Tempomatfunktion des DG‐700 (ohne Laptop)  Leckageortung und automatische 1‐Punkt‐Messung mit der  Tempomatfunktion des DG‐700 (ohne Laptop)  Automatische 1‐Punkt‐Messung bei  Volumenstrom V  [m /h] zur   konstanter Gebäudedruckdifferenz,  Ermittlung der Luftwechselrate  wahlweise bei 50 Pa, 25 Pa, 75 Pa  sowie +0 Pa und ‐0 Pa, mit der  Messblende wählen  Minneapolis BlowerDoor und dem  Gebläsestopp   digitalen Differenzdruckmessgerät  Gebläsestart  DG‐700 (ohne Laptop).  Tempomat‐Funktion   Optional ist die Fernsteuerung des  Ein‐Ausschalten  DG‐700 mit TEC WiFi Link über ein  Smartphone/Mobilgerät möglich.      Abb. 6.1  Die Überprüfung der luftdichten Ebene mit dem BlowerDoor MessSystem im Bauzustand ist die  Grundlage für eine gute Qualität der Gebäudehülle. In diesem Zustand können vorhandene  Undichtheiten geortet und Nachbesserungen an der Luftdichtheitsschicht durchgeführt werden.  Mithilfe des BlowerDoor MessSystems und dem digitalen Differenzdruckmessgerät DG‐700 mit  Tempomat‐Funktion wird automatisch eine konstante Druckdifferenz von 50 Pascal im Gebäude  erzeugt. Bei Abdichtungsarbeiten an der Luftdichtheitsschicht regelt das DG‐700 das BlowerDoor  Gebläse automatisch nach, so dass konstant 50 Pascal Druckdifferenz herrschen. Zusätzlich zeigt das  DG‐700 den Volumenstrom bei 50 Pascal Druckdifferenz an.   Auch bei Altbauten kann mit der Tempomat‐Funktion des DG‐700 eine schnelle Abschätzung der  Gebäudedichtheit vorgenommen werden.    Keine Messung nach DIN EN 13829                Die 1‐Punkt‐Messung ist kein Ersatz für eine Messung nach Norm (DIN EN 13829). Wird eine  Messung nach Norm verlangt, muss die Messung als Messreihe mit dem Laptop und der Software ...

  • Seite 55: Ablauf Der Messung

    6  Leckageortung und automatische 1‐Punkt‐Messung mit der Tempomatfunktion des DG‐700 (ohne Laptop)  Ablauf der Messung  DG‐700 mit Tempomat‐Funktion:  Die Tasten mit roten Beschriftungen sind für die Tempomat‐ Funktion (automatische Ansteuerung des BlowerDoor  Messgebläses) vorgesehen, die schwarzen Beschriftungen  beziehen sich auf Messungen, die per Hand geregelt werden.  Nach dem Einschalten des digitalen Messgerätes mit der Taste  Ein/Aus wird die Tempomat‐Funktion durch Betätigen der Taste  Enter/konst. Druck aktiviert.   Das Gebläse startet nach dem Drücken der Taste  Start/Gebläsestart und stoppt nach dem Drücken der Taste  Clear/Gebläsestopp.      Abb. 6.2  Einschalten des DG‐700  Nach dem Einschalten befindet sich das DG‐700 in dem Modus  PR/  FL @50 (siehe untere Zelle der linken Anzeige). Dabei steht  „PR“ für Pressure (Differenzdruck) und „FL@50“ für   Flow at 50 Pa (Volumenstrom [m³/h] bei 50 Pa).      Abb. 6.3  In diesem Modus wird mit Kanal A die Gebäudedruckdifferenz gemessen. Kanal B zeigt den  errechneten Volumenstrom bei 50 Pascal Gebäudedruckdifferenz in Abhängigkeit von der  eingesetzten Blende an.   BlowerDoor MiniFan  Oktober 2015  55 ...
  • Seite 56 6  Leckageortung und automatische 1‐Punkt‐Messung mit der Tempomatfunktion des DG‐700 (ohne Laptop)  Wahl der Blende und des BlowerDoor Modells  Auf das BlowerDoor Gebläse wird die gewünschte Blende  installiert  Am DG‐700 wird die Blende mit der Taste Blende/Zieldruck durch  mehrmaliges Drücken eingestellt. Die aktuell gewählte Blende  erscheint in der oberen Zelle der rechten Anzeige.       Abb. 6.4  Beispiel:   Wird die Messung mit offenem Gebläse durchgeführt muss in der Anzeige „OPEN“ erscheinen, bei  Blende 1 „A1“, bei Blende 2 „B2“, bei Blende 3 „C3“.  In der oberen Zelle der linken Anzeige wird das BlowerDoor Gebläsemodell angezeigt. Voreingestellt  ist das Modell 4 („BD 4“). Bei Messung mit dem MessSystem BlowerDoor MiniFan wird durch  mehrmaliges Betätigen der Taste Messgerät das entsprechende Gebläsemodell („DB   B“ für  DuctBlaster B) eingestellt.    Einschalten des Drehzahlreglers  Der Drehknopf des Reglers wird gegen den Uhrzeigersinn ganz  nach links gedreht. Anschließend wird der Regler eingeschaltet.      Abb. 6.5  56  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 57 6  Leckageortung und automatische 1‐Punkt‐Messung mit der Tempomatfunktion des DG‐700 (ohne Laptop)  Aktivierung der Tempomat‐Funktion am DG‐700  Zur Aktivierung der Tempomat‐Funktion des DG‐700 wird die Taste  Enter/konst. Druck betätigt. Auf der Anzeige über Kanal A  erscheint der Wert 50 Pascal (die gewünschte  Gebäudedruckdifferenz) und blinkend das Wort „CRUISE“  (Tempomat).       Abb. 6.6  Messung beginnen  Nach dem Betätigen der Taste Start/Gebläsestart wird das  Gebläse automatisch bis ca. 50 Pascal hochgeregelt.  In der rechten Anzeige erscheint der auf 50 Pascal Gebäude‐ druckdifferenz abgeschätzte Volumenstrom V  in m³/h, abhängig  von der eingesetzten Blende.       Abb. 6.7  Messung beenden  Die Messung wird durch die Taste Clear/Gebläsestopp beendet  und das Gebläse ausgeschaltet.   Wichtig:   Vor dem Ausschalten sollten Sie die Messwerte notieren (!), da  das DG‐700 keine Speicherfunktion besitzt.      Abb. 6.8  BlowerDoor MiniFan  Oktober 2015  57 ...

  • Seite 58: Hinweise Zur Dg-700-Anzeige

    6  Leckageortung und automatische 1‐Punkt‐Messung mit der Tempomatfunktion des DG‐700 (ohne Laptop)  Hinweise zur DG‐700‐Anzeige  Anzeige des Volumenstromes bei 50 Pascal (durch DG‐700)  Die Abschätzung des Volumenstromes bei 50 Pascal Gebäudedruckdifferenz erfolgt automatisch durch  das DG‐700 nach folgender Formel:  Abgeschätzter Volumenstrom V  (m³/h) bei 50 Pascal =  0,65 Aktueller Volumenstrom V (m³/h) ∙ [50 Pa / aktuelle Gebäudedruckdifferenz (Pa)]   Berechnung der Luftwechselrate  Um die Luftwechselrate n  (1/h) zu ermitteln, wird der angezeigte Volumenstrom V  durch das  Innenvolumen des Gebäudes dividiert:  Abgeschätzte Luftwechselrate n  =  Volumenstrom V  (auf Kanal B) / Innenvolumen V des Gebäudes  Blendenwechsel  Bei jedem Blendenwechsel muss das Gebläse ausgestellt werden. Anschließend ist die Blende am  DG‐700 über die Taste Blende/Zieldruck neu einzustellen.  Piepton  Ist die gewählte Blende zu klein für das Gebäude (es werden keine 50 Pascal Druckdifferenz erreicht),  dann ertönt nach einer kleinen Zeitspanne ein Piepton. Die Messung wird mit Clear/Gebläsestopp  beendet und die nächst größere bzw. keine Blende wird eingesetzt. Die Blendenänderung muss am  DG‐700 über die Schaltfläche Blende/Zieldruck eingestellt werden. Anschließend wird die Messung mit  Start/Gebläsestart neu gestartet. Beim Blendenwechsel muss das Gebläse ausgeschaltet sein.  Kanal B zeigt statt eines Wertes „‐‐‐‐„  Erscheint in der Anzeige für Kanal B dauerhaft „‐‐‐‐‐„, dann ist die Druckdifferenz, die auf Kanal A  gemessen wird, unterhalb von 10 Pascal. Es kann sich kein Unterdruck aufbauen. Eine Extrapolation  zur Berechnung des Volumenstromes bei 50 Pascal würde zu ungenau werden. In diesem Fall ist es  58  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 59 6  Leckageortung und automatische 1‐Punkt‐Messung mit der Tempomatfunktion des DG‐700 (ohne Laptop)  sinnvoll, mit der nächst größeren Blende die Messung zu wiederholen. Für den Blendenwechsel muss  das Gebläse ausgeschaltet werden.  Mögliche Ursachen für den zu geringen Unterdruck:   Das Gebäude ist zu undicht für die eingesetzte Blende    Fenster oder Außentüren sind nicht vollständig geschlossen.  Kanal B zeigt statt eines Wertes dauerhaft „LO“  Erscheint dauerhaft die Anzeige „LO“, dann ist die eingesetzte Blende zu groß: Der Messbereich der  Blende wird unterschritten. In diesem Fall wird die Messung mit der nächst kleineren Blende  wiederholt. Für den Blendenwechsel muss das Gebläse ausgeschaltet werden.   Mögliche Ursache für die Unterschreitung des Messbereichs:   Das Gebäude hat eine sehr dichte Gebäudehülle   Kanal B blinkt zwischen einem Wert und „LO“  Die Anzeige „LO“ blinkt abwechselnd mit der Volumenstromanzeige, wenn der Messwert  unzuverlässig ist. Dies ist der Fall, wenn die Grenzbereiche der Blendenkalibrierung erreicht werden.  Läuft das Gebläse bei einer sehr niedrigen Drehzahl, so kann die Messung mit der nächst kleineren  Blende wiederholt werden. Beim Blendenwechsel muss das Gebläse ausgestellt sein.  Starke Schwankungen  Schwankt die Anzeige mehr als gewünscht, kann durch Umstellen des Messzeitintervalls mit der Taste  Messzeit die Ausgabe eines Mittelwertes auf 5 oder 10 Sekunden erhöht oder eine  Langzeitmittelwertbildung (LONG‐Term) gewählt werden. Das gewählte Messzeitintervall wird auf  Kanal B in der unteren Zelle angezeigt. Voreingestellt ist ein Intervall von 1 Sekunde (in der Anzeige  erscheint eine „1“)    BlowerDoor MiniFan  Oktober 2015  59 ...

  • Seite 60: Anhang A: Technische Daten Der Minneapolis Blowerdoor

    Anhang A: Technische Daten der Minneapolis BlowerDoor  Anhang A: Technische Daten der Minneapolis BlowerDoor  Technische Daten der Minneapolis BlowerDoor MiniFan (mit Messgebläse DuctBlaster B)  BlowerDoor Messgebläse DuctBlaster B  Leistung:  5 m³/h – 2.300 m³/h bei einer Druckdifferenz von 50 Pascal  Messgenauigkeit:  Offenes Gebläse, Blenden 1 bis 3: ± 4 % v. Mw. bzw. ± 1,7 m /h  (der größere Wert ist maßgebend); mit Blende 4: ± 4 % v. Mw.  bzw. ± 0,9 m /h (der größere Wert ist maßgebend)  Kalibrierung:  Gemäß EN 13829, CIBSE TM23, ATTMA TS‐1, ASTM E779‐10,   ASTM E1554‐07, CGSB‐149‐10‐M86, RESNET 2012, NFPA 2001  Elektroanschluss:  220‐240 Volt, 50‐60 Hz, 3,0 A, 1 Ph.  Überstromschutz, Messgebläse:  250VAC/5AF VDE/UL zugelassen  Leistung Gebläsemotor:  240 Watt, Isolierung Klasse H, Überhitzungsschutz  Isolationsfestigkeit    > 2500 V   am Drehzahlregler:  Betriebsbedingungen:  0° bis 45° Celsius, 10‐90% r. F. (nicht kondensierend) bis in eine  Höhe von 3000 m  Gewicht:  2,7 kg Abmessungen:  Ø 345 mm  BlowerDoor Einbaurahmen Normalgröße (stufenlos verstellbar)  Material:  Extrudiertes Aluminium Minimale und maximale Breite:  0,71 m bis 1,14 m  Minimale und maximale Höhe: ...
  • Seite 61 Anhang A: Technische Daten der Minneapolis BlowerDoor  Digitales Differenzdruckmessgerät DG‐700  Messbereich:  ‐ 1.250 Pa bis + 1.250 Pa  Genauigkeit:  ± 1 % des Ablesewertes bzw. ± 0,15 Pa (der größere Wert ist  maßgebend)  Automatische Nullstellung:  alle 10 Sek. LCD Display:   Zweiteiliges Display: (L x B) 80 x 30 mm inkl. Anzeigenbeleuchtung,  gleichzeitige Anzeige beider Kanäle Volumenstromanzeige:  Kompatibel mit Minneapolis BlowerDoor Gebläsen Modell 4   und 3 sowie DuctBlaster Serie B, LuftstromBox   Einheiten:  m³/h, l/s, cfm  Mittelwertbildung:  1 Sekunde, 5 Sekunden, 10 Sekunden oder Langzeitmittelwert  Betriebsbedingungen:  0 bis 50° Celsius, 10‐90 % r. F. (nicht kondensierend)  Batterien:   6 AA (ca. 100 Stunden Betriebszeit), optional Netzteil  Gewicht:   ca. 470 g  Abmessungen:   (L x B x T) 195 x 102 x 32 mm Anschlüsse zum PC:   Serielle Schnittstelle (RS232) und Mini‐USB  Funktionen als Stand‐alone:   Tempomat‐Funktion zur Ein‐Punkt‐Messung: Automatische  Steuerung des BlowerDoor Gebläses auf konstante  Gebäudedruckdifferenzen von 0/25/50/75 Pa  Funktionen in Verbindung mit  Automatische, halbautomatische und manuelle BlowerDoor  PC/Notebook:   Messung (mit TECTITE Express),  ...
  • Seite 62 Anhang A: Technische Daten der Minneapolis BlowerDoor  TEC WiFi Link  Abmessungen:  (L x B x T) 70 x 48 x 25 mm  Gewicht:  57 g Funkprotokoll:  IEEE 802.11b kompatibel  HF Ausgangsleistung (typisch):  +18 dBm   HF Betriebsfrequenz:  2,4 – 2,497 GHz Unterstützte Transferraten:  11/5,5/2/1 Mbps (802.11b)  Betriebsbedingungen:  0 ° bis 50° C  Zertifizierungen und Regeltreue:  WiFi, FCC, IC, ETSI, RoHS, CE Stromzufuhr:  Verbindung zum DG‐700 (+6 bis +12 VDC bei 250 mA Nominal)  Lebensdauer der Batterie des  digitalen Messgeräts bei Verbindung  Abhängig vom Druckmessgerät, 20‐30 Stunden im Dauerbetrieb  mit TEC WiFi Link:  Drahtlose Verbindungsmodi:  Zugriffspunkt (Access point) oder Router‐gestützt  Kommunikationsreichweite:  Die Reichweite des TEC WiFi Link ist abhängig von den  Hindernissen, die zwischen TEC WiFi Link und Laptop liegen.  Ohne Barrieren wie Wände oder Geschossdecken kann eine  Distanz von ca. 100 m überbrückt werden.    Software TECTITE Express  Version:  4.1  Hinweis für Belgien:   Die Software ist geprüft hinsichtlich der Angaben im Anhang 1  der Richtlinie STS‐P 71‐3.

  • Seite 63: Anhang B: Kalibrierung, Wartung Und Störungen

    Anhang B: Kalibrierung, Wartung und Störungen  Anhang B: Kalibrierung, Wartung und Störungen  B.1  DG‐700   Kalibrierung  Das DG‐700 ist nach Herstellerangaben alle zwei Jahre zu kalibrieren. Senden Sie das Messgerät zur  BlowerDoor GmbH. Eine erste Kalibrierung erfolgt mit den vorhandenen Daten. Anschließend wird das  DG‐700 justiert und nochmals kalibriert.  Wenn eine Beschädigung vermutet wird (z. B. wenn das Messgerät heruntergefallen ist), sollte das  DG‐700 durch unseren Service geprüft werden.  Messgenauigkeit  ± 1 % des Ablesewertes bzw. ± 0,15 Pa (der größere Wert ist maßgebend) im Messbereich von   ‐ 1.250 bis 1.250 Pa  Batterietausch  Das Batteriefach des DG‐700 befindet sich auf der Rückseite des Messgerätes. Die Stromversorgung  erfolgt durch 6 AA‐Batterien (ausreichend für ca. 100 Betriebsstunden). Wird der TEC WiFi Link mit  dem Verbindungskabel betrieben, reichen neue Alkaline‐Batterien für circa 20 bis 30 Stunden  kabellosen Betrieb. Ziehen Sie das Stromkabel des TEC WiFi Links auf jeden Fall aus dem DG‐700  Druckmesser, wenn er nicht benutzt wird.   Es wird empfohlen, hochwertige Alkaline‐Batterien zu verwenden. Bei jedem Anschalten des DG‐700  wird die Batteriespannung kurzzeitig in der rechten Anzeige des Displays (Kanal B) angezeigt.   Die Anzeige „BAT“ beginnt zu blinken, wenn die Batterien ausgetauscht werden müssen. Die „BAT“‐ Anzeige erscheint, wenn die Spannung unter 6 Volt fällt.  Vor dem Austausch der Batterien muss das DG‐700 ausgeschaltet werden.      BlowerDoor MiniFan  Oktober 2015  63 ...
  • Seite 64  Nur hochwertige Alkali‐Batterien verwenden.   Haltbarkeitsdatum der Batterien beachten.   Batterien mit unterschiedlicher Kapazität, chemischer Zusammensetzung oder mit  unterschiedlichem Entladezustand nicht kombinieren.   Bei jedem Einschalten den Ladezustand kontrollieren.   Entladene Batterien entfernen.   Bei Verwendung des Netzteils Batterien vorher entfernen.   Bei Nichtbeachtung dieser Regeln besteht die Gefahr, dass die Batterien aufplatzen und Säure austritt,  wodurch die Elektronik des Geräts Schaden nehmen kann.  Wartung    Betriebstemperatur: 0°C bis 50°C.   Lagerungstemperatur: ‐ 15°C bis 70°C (bei kaltem Wetter warm halten).   Vermeiden Sie Situationen, bei denen Kondensation im Messgerät auftreten kann, z. B. beim  Wechsel von einer kalten in eine feucht‐warme Umgebung.   Bewahren Sie das Messgerät nicht in Bereichen auf, in denen es mit chemischen Dämpfen in  Berührung kommen kann. Die Dämpfe können Korrosion auslösen.   Ein schwacher Ladezustand der Batterie sollte nicht ignoriert werden (abgelesene Messwerte  können fehlerhaft sein).   Setzen Sie das Messgerät nicht überhöhtem Druck aus, der z. B. beim Einklemmen der Schläuche  durch zugeschlagene Türen auftreten kann.  Zurücksetzen des DG‐700  Ist die Anzeige des DG‐700 eingefroren oder das Display zeigt fehlerhafte Werte an, können folgende  Schritte zur Aktivierung vorgenommen werden:   DG‐700 für fünf Sekunden ausschalten und dann wieder einschalten.  64  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 65 Anhang B: Kalibrierung, Wartung und Störungen   Werden trotzdem fehlerhafte Werte angezeigt bzw. die Anzeige ist weiterhin eingefroren, sollte  ein „Reset“ durchgeführt werden. Entfernen Sie die Batterien und halten anschließend den  EIN/AUS‐Schalter für fünf Sekunden gedrückt. Anschließend die Batterien wieder einsetzen und  das Messgerät einschalten.   Falls keine der vorgenannten Möglichkeiten zum Erfolg führt, nehmen Sie bitte Kontakt mit der  BlowerDoor GmbH auf.   B.2  BlowerDoor Messgebläse   Kalibrierfaktoren für die Blenden des Messgebläses DuctBlaster B  Gebläsekonfiguration Kalibrierfaktoren abgelesener     C    n  Volumenstrom       0,5032  Offenes Gebläse  Volumenstrom (m³/h)  = 184,700 ∙ (Gebläsedruck in Pa)    0,5038 Blende 1 installiert  Volumenstrom (m³/h)  = 68,810 ∙ (Gebläsedruck in Pa)  ...
  • Seite 66 Anhang B: Kalibrierung, Wartung und Störungen  Zu Ermittlung des tatsächlichen Volumenstromes muss laut Hersteller folgende Formel angewandt  werden:  1,204 kg/m³     (m³/h) ∙  Volumenstrom (m³/h) = Volumenstrom  Dichte der Luft (kg/m³) *  gemessen    abgelesen *) Es wird die Dichte der Luft angesetzt, die durch das Gebläse strömt. Bei Unterdruck im Gebäude ist  das die Dichte der Innenluft und bei Überdruck ist es die Dichte der Außenluft.  Hinweis:  Das mitgelieferte Programm TECTITE Express korrigiert den Volumenstrom automatisch.  Kalibrierung  Der Fachverband für Luftdichtheit im Bauwesen (FLiB e.V.) empfiehlt alle vier Jahre ein Kalibrierung  bzw. Überprüfung der Gebläse. Weitere Informationen erhalten Sie bei der BlowerDoor GmbH.   Die werkseitige Kalibrierung des BlowerDoor Messgebläses bleibt über den empfohlenen  Kalibrierzeitraum grundsätzlich konstant mit Ausnahme einer mechanischen Beschädigung. Darunter  fallen die Beschädigung des Druckabnehmers, die Verlagerung des Motors und der Rotorblätter in  Bezug zum Gebläsegehäuse, Beschädigungen des Gehäuses, Leckagen bzw. Verstopfung im  Druckabnehmerrohr oder in der Schlauchverbindung. Dieses sollte vom Anwender regelmäßig  kontrolliert werden.  Zulässiger Gebläsedruck der Reduzierblenden  Min. zulässiger Gebläsedruck  Reduzierblende  [Pa]  Offen (keine Blende)  25 Pa Blende 1  25 Pa Blende 2  25 Pa Blende 3  3 Pa Blende 4 ...
  • Seite 67 Anhang B: Kalibrierung, Wartung und Störungen  Wartung   Wir empfehlen, das Messgebläse regelmäßig hinsichtlich der Motorposition und der Dichtheit des  Druckabnehmers zu überprüfen sowie auf einen festen Sitz der Blendenclips zu achten. Desweiteren  sollte das Gebläse stets frei von größeren Staubablagerungen sein.  Überprüfung der Motorposition   Um die Motorposition zu messen, entfernen Sie alle Blenden. Legen Sie ein Richtscheit (z. B. eine feste  Messlatte) hochkant über das Gebläsegehäuse. Mit einem Lineal oder Zollstock messen Sie den  folgenden Abstand und vergleichen ihn mit dem zulässigen Motorabstand.  Der zulässige Motorabstand vom Gehäuse  (ohne Blenden) zur Motorkappe beträgt  16,5 mm +/‐ 2,5 mm. Sind die Toleranzen  überschritten, muss das Gebläse zur Reparatur  und Kalibrierung an die BlowerDoor GmbH  16,5 mm +/‐ 2,5 mm gesendet werden.      Abb. 7.1  Überprüfung des Druckabnehmers   Die BlowerDoor Messgebläse DuctBlaster B verwenden einen aus dünnem Stahlrohr gefertigten  Druckabnehmer zur Aufnahme der Gebläsedruckdifferenz. Aus dieser wird in Abhängigkeit der  eingesetzten Blende der Volumenstrom bestimmt.  Der Druckabnehmer sollte regelmäßig auf Beschädigung und Dichtheit überprüft werden. Stellen Sie  zunächst durch visuelle Kontrolle sicher, dass der Druckabnehmer nicht verformt oder gebrochen ist.  Prüfen Sie, ob der Druckabnehmer fest am Gebläsemotor sitzt.   BlowerDoor MiniFan  Oktober 2015  67 ...
  • Seite 68 Anhang B: Kalibrierung, Wartung und Störungen  Die Dichtheit des Druckabnehmers und der  Schlauchverbindungen wird wie folgt geprüft:   Im Stahlrohr befinden sich drei winzige Löcher auf  der strömungsabgewandten Seite. Diese werden  beispielsweise mit Klebeband verschlossen. Auf  den rot markierten Anschluss des Messgebläses  wird ein Schlauch aufgesteckt. Am offenen  Schlauchende wird Luft ansaugt und geprüft, ob  der Unterdruck für ca. 5 Sekunden erhalten bleibt.  Kann der Unterdruck nicht gehalten werden, ist  der Sensor undicht und das Gebläse muss zur  Reparatur an die BlowerDoor GmbH gesendet  werden.    Entfernen Sie nach Beendigung der Prüfung das  Druckabnehmer  Klebeband von den Löchern des Druckabnehmers.    Abb. 7.2  Reinigung des Gebläses  Am Gebläse werden Staubablagerungen an Motor, Blenden, Flügel und Gehäuse mit einem feuchten  Tuch entfernt.  Vermeidung von Hindernissen im Einströmungsbereich des Gebläses  Der Einströmungsbereich des BlowerDoor Gebläses muss für eine kontrollierte Regelung frei von  Hindernissen sein.   Folgende einfache Regeln unterstützen einen reibungslosen Ablauf:  Setzen Sie das Gebläse in die Außentür eines großen offenen Raumes ein. Vermeiden Sie den Einbau in  Türen, die in einen engen Flur führen bzw. wenn seitlich Treppen oder große Hindernisse den  Luftstrom behindern. Vor dem Einlass des Gebläses sollten sich im Abstand von 1,5 m (bei offenem  Gebläse) bzw. dem 2,5‐fachen Öffnungsdurchmesser der eingesetzten Blende keine Hindernisse  befinden. Beim Auslass des Gebläses muss der freie Bereich mindestens 1 m betragen. Die höchste  68  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 69 Anhang B: Kalibrierung, Wartung und Störungen  Messgenauigkeit wird weiterhin durch Einhaltung eines seitlichen Abstandes bei offenem Gebläse von  mindestens 30 cm zum Einlass des Gebläses erreicht.   Muss das Messgebläse direkt neben einer Treppe oder einem größeren Hindernis eingebaut werden,  sollte das offene Gebläse vermieden und mindestens mit Blende 1 gemessen werden.  Öffnen Sie die Tür, in die das BlowerDoor MessSystem eingebaut ist, immer so weit wie möglich, um  Behinderungen des Luftstroms zu vermeiden.  B.3  Drehzahlregler   Schaltet sich das BlowerDoor Gebläse ab oder reagiert nicht mehr auf Eingaben des Drehzahlreglers:   Prüfen Sie, dass der Drehzahlregler auf EIN steht.   Prüfen Sie, dass das Netzkabel des Drehzahlreglers an die Stromversorgung   angeschlossen ist.   Prüfen Sie, dass der Netzanschluss tatsächlich elektrische Leistung erbringt.   Prüfen Sie, dass das Verbindungskabel zwischen Gebläse und Drehzahlregler in die   Elektrobuchse am Gebläse gesteckt ist.   Drehen Sie den Drehknopf des Drehzahlreglers vom Minimum zum Maximum und zurück. Reagiert  das Gebläse nicht, kann die interne Sicherung durchgebrannt sein und muss ausgetauscht werden.  ACHTUNG – GEFÄHRLICHE SPANNUNG IM DREHZAHLREGLER.  ZIEHEN SIE VOR EINER WARTUNG DES DREHZAHLREGLERS UNBEDINGT DEN  NETZSTECKER.    Technische Daten der Ersatzsicherung – 5 Ampere, 250VAC, 5 X 20 mm, schnell ansprechend (flinke  Sicherung), VDE/UL zugelassen.  Der Sicherungstausch ist nicht durch den Anwender durchzuführen! Der Sicherungstausch und  Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden. Bitte nehmen Sie bei  Bedarf Kontakt mit der BlowerDoor GmbH auf.     BlowerDoor MiniFan  Oktober 2015  69 ...

  • Seite 70: Anhang C: Weitere Blowerdoor Messsysteme Und Erweiterungs- Möglichkeiten

    Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungsmöglichkeiten  Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungs‐ möglichkeiten  Alle BlowerDoor MessSysteme sind auch mit WiFi‐Verbindung zwischen DG‐700 und Rechner  zu realisieren!  Aufbau BlowerDoor Standard (1 Messgebläse Standard)    1  BlowerDoor Messgebläse Standard  6  Druckmessgerät DG‐700  2  BlowerDoor Plane Normalgröße  7  Drehzahlregler für Messgebläse Standard  3  BlowerDoor Einbaurahmen Normalgröße  8  Klinkenkabel [Verbindung Regler – DG‐700]  4  USB‐Kabel [Verbindung DG‐700 – Laptop]  9  Schlauchsatz [Aufnahme Außendruck,   5  Schlauchsatz [Verbindung Messgebläse –     innen grün (3 m), außen transparent (10 m)]  DG‐700, rot und blau (3 m)]          Abb. 8.1  70  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 71 Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungsmöglichkeiten  Aufbau BlowerDoor MultipleFan (1 Messgebläse Standard + 1 Messgebläse DuctBlaster B)    1  BlowerDoor Messgebläse Standard  7  COM‐Port‐Box (4‐fach)  2  BlowerDoor Messgebläse DuctBlaster B  8  Druckmessgerät DG‐700 (2x)  3  BlowerDoor Plane Normalgröße mit 2   9  Drehzahlregler für Messgebläse DuctBlaster B    Öffnungen für 1 Messgebläse Standard und   10  Klinkenverteiler    1 Messgebläse DuctBlaster B  11  Drehzahlregler für Messgebläse Standard   4  BlowerDoor Einbaurahmen Normalgröße  12  Klinkenkabel (2x)  5  Schlauchsatz [Verbindung Messgebläse –   13  Schlauchsatz [Aufnahme Außendruck,    DG‐700, rot und blau (3 m)] (2x)    innen grün (3 m), außen transparent (10 m)]  6  Serielles Datenkabel (RS‐232) (2x)       ...
  • Seite 72 Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungsmöglichkeiten  Aufbau BlowerDoor MultipleFan (3 Messgebläse)    1  BlowerDoor Messgebläse (3x)  6  Serielles Datenkabel (RS‐232) (2x)  2  BlowerDoor Plane Normalgröße mit 3   7  Druckmessgerät DG‐700 (2x)    Öffnungen  8  Klinkenverteiler  3  BlowerDoor Einbaurahmen Normalgröße +   9  Drehzahlregler (3x)    zusätzliche Innenstrebe Mitte/oben  10  Klinkenkabel (3x)   4  Schlauchsatz [Verbindung Messgebläse –   11  Schlauchsatz [Aufnahme Außendruck,    DG‐700, rot und blau (3 m)] (3x)    innen grün (3 m), außen transparent (10 m)]  5  COM‐Port‐Box (4‐fach)              Abb. 8.3 ...
  • Seite 73 Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungsmöglichkeiten  Aufbau BlowerDoor MultipleFan (2 + 1 Messgebläse)    1  BlowerDoor Messgebläse (3x)  8  Schlauchsatz [Verbindung Messgebläse –   2  BlowerDoor Plane Normalgröße     DG‐700, rot und blau (3 m)] (3x)  3  BlowerDoor Einbaurahmen Normalgröße  9  Klinkenverteiler  4  Serielles Datenkabel (RS‐232) (2x)  10  Druckmessgerät DG‐700 (2x)  5  COM‐Port‐Box (4‐fach)  11  Drehzahlregler (3x)  6  BlowerDoor Einbaurahmen Normalgröße  12  Klinkenkabel (3x)  7  BlowerDoor Plane Normalgröße mit 2   13  Schlauchsatz [Aufnahme Außendruck,    Öffnungen    innen grün (3 m), außen transparent (10 m)]          Abb. 8.4 ...
  • Seite 74 Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungsmöglichkeiten  Aufbau BlowerDoor MultipleFan (6 Messgebläse)    1  BlowerDoor Messgebläse (6x)  6  Schlauchsatz [Verbindung Messgebläse –   2  BlowerDoor Plane Normalgröße mit 3    DG‐700, rot und blau (3 m)] (6x)    Öffnungen (2x)  7  Klinkenverteiler (2x)  3  BlowerDoor Einbaurahmen Normalgröße +  8  Druckmessgerät DG‐700 (4x)    zusätzliche Innenstrebe Mitte/oben (2x)  9  Drehzahlregler (6x)  4  Serielles Datenkabel (RS‐232) (4x)  10  Klinkenkabel (6x)  5  COM‐Port‐Box (4‐fach)  11  Schlauchsatz [Aufnahme Außendruck,        innen grün (3 m), außen transparent (10 m)]          Abb. 8.5 ...
  • Seite 75 Anhang C: Weitere BlowerDoor MessSysteme und Erweiterungsmöglichkeiten  Aufbau BlowerDoor MultipleFan (12 Messgebläse)    Abb. 8.6    BlowerDoor MiniFan  Oktober 2015  75 ...

  • Seite 76: Unser Serviceangebot

    Unser Serviceangebot  Unser Serviceangebot   Kalibrierung der BlowerDoor MessSysteme   Die Genauigkeit der BlowerDoor Messblenden liegt mit ± 4 % ebenso wie das Druckmessgerät DG‐700  mit einer Genauigkeit von ± 1 % deutlich über den gesetzlichen Mindestanforderungen.   Wir empfehlen, die hohe Messgenauigkeit des BlowerDoor MessSystems durch eine regelmäßige  Kalibrierung gemäß Herstellerangaben sicherzustellen: Für das DG‐700 wird eine Justierung und  Kalibrierung im Abstand von zwei Jahren empfohlen. Die Genauigkeit des BlowerDoor Messgebläses  sollte alle vier Jahre durch eine Kalibrierung überprüft werden; Bestandteil jeder Gebläsekalibrierung  ist die vorhergehende Gebläseüberprüfung.  Die BlowerDoor GmbH bietet sowohl die Gebläsekalibrierung als auch die Kalibrierung der  Druckmessgeräte regelmäßig zu günstigen Tarifen an. Details unter www.blowerdoor.de.  Seminarangebot und Inhouse‐Schulung  Neben einem umfangreichen Seminarangebot des Energie‐ und Umweltzentrums am Deister rund um  das Thema „Luftdichte Gebäudehülle“ bieten die BlowerDoor GmbH und ihre Vertragspartner auch  individuelle Schulungen persönlich vor Ort oder bei Bedarf auch als Webinar an; bitte sprechen Sie uns  an!   BlowerDoor FOR RENT  Möchten Sie sich vor dem Kauf zunächst mit dem MessSystem vertraut machen oder benötigen Sie  weitere BlowerDoor MessSysteme für die Luftdichtheitsmessung großer Gebäude:   Die BlowerDoor GmbH bietet günstige Miet‐Konditionen für BlowerDoor MessSysteme und Zubehör  an.  Baustellenbegleitung  Bei Bedarf unterstützen wir Sie kompetent bei der Durchführung der BlowerDoor Messung auch auf  der Baustelle – fordern Sie Ihr individuelles Angebot an!  76  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 77 Unser Serviceangebot  Eintrag im Anbieterverzeichnis für BlowerDoor Messungen  Als BlowerDoor Messteam ist Ihr Eintrag in unserer online‐Datenbank kostenfrei. Bitte kontaktieren  Sie uns per E‐Mail an info@blowerdoor.de, wenn Sie einen Adresseintrag mit Verlinkung Ihrer E‐Mail‐ Adresse und Website in Deutschlands größtem Anbieterverzeichnis für BlowerDoor Tests wünschen.  KompetenzCenter  Alle BlowerDoor Messteams erhalten kostenfrei einen Zugang zu unserem virtuellen KompetenzCenter  auf www.blowerdoor.de, in dem wir regelmäßig über Neuigkeiten informieren und Wissenswertes  zum Download bereit halten. Bitte kontaktieren Sie uns, sofern Sie noch keine Kundennummer und  Zugangsdaten von der BlowerDoor GmbH erhalten haben.  Werbematerial für BlowerDoor Messteams  Auf Wunsch erhalten BlowerDoor Messteams kostenfrei eine professionell aufbereitete Druckdatei zur  BlowerDoor Messung mit eigenen Kontaktdaten sowie eigenem Firmenlogo (Ansichtsexemplar unter  www.blowerdoor.de). Bei Interesse senden Sie bitte eine E‐Mail mit Ihrer vollständigen Anschrift  sowie Ihr Firmenlogo in druckfähiger Auflösung als jpg‐Datei an info@blowerdoor.de.   Technischer Support  Sollte es doch einmal technische Probleme bei der Durchführung der BlowerDoor Messung geben,  steht Ihnen unser Support‐Team in der Regel ganztägig während unserer Geschäftszeiten kostenfrei  unter folgender Telefonnummer zur Verfügung: +49  ( 0)  5 044  /   9 75‐57 (gebührenpflichtiger Anruf ins  deutsche Festnetz).    BlowerDoor MiniFan  Oktober 2015  77 ...

  • Seite 78: Garantieerklärung

    Garantieerklärung  Garantieerklärung  Garantiegegenstand:   Minneapolis BlowerDoor MiniFan, BlowerDoor Standard und BlowerDoor MultipleFan  Die BlowerDoor GmbH bietet neben der gesetzlichen Gewährleistung eine Garantie von insgesamt vier  Jahren auf das komplette BlowerDoor MessSystem an (BlowerDoor Messgebläse inklusive Blenden  und Gebläsekappe, DG‐700, Einbaurahmen und Plane, Drehzahlregler, Schlauchset, Zubehörtasche).  Die Garantie beginnt mit Kaufdatum des MessSystems. Berücksichtigt werden alle Garantieansprüche,  welche der BlowerDoor GmbH innerhalb der Garantiezeit schriftlich angezeigt werden.   Erfordern Garantieansprüche einen mehr als 7‐tägigen Verbleib der Messtechnik im Hause  BlowerDoor GmbH, erhält der Kunde auf Wunsch für die Dauer der Reparatur leihweise eine  entsprechende Ersatzkomponente. Die BlowerDoor GmbH übernimmt die Versandkosten zum Kunden  auf Basis normaler Frachtkosten. Nach Instandsetzung und Rückerhalt des bemängelten Messgerätes  sendet der Kunde die geliehene Messtechnik unverzüglich auf seine Kosten an die BlowerDoor GmbH  zurück. Die Kosten sowie das Risiko eines Verlustes oder einer Beschädigung auf dem Wege zu oder  von der Stelle, welche die Garantieansprüche entgegennimmt, trägt der jeweilige Versender.  Garantieansprüche können nicht berücksichtigt werden, wenn das Messgerät bzw. der  Garantiegegenstand    nicht spezifikationsgemäß betrieben wurde, z. B. durch unsachgemäße Behandlung und Lagerung  sowie insbesondere auch durch die Nichtbeachtung der Betriebsanleitung sowie durch  unterlassene Wartung.    durch nicht hierfür autorisierte Werkstätten oder andere Personen geöffnet oder repariert  worden ist.   Schäden aufweist, die auf Abnutzung oder Verschleiß zurückzuführen sind.   Die BlowerDoor GmbH leistet nach dieser Garantieerklärung nur, wenn der Garantiefall umgehend,  ohne Verzögerung, schriftlich bei der BlowerDoor GmbH angezeigt wird.   Folgeschäden, insbesondere Vermögensschäden, die dem Kunden durch den Ausfall des Geräts  entstehen, sind nicht durch die Garantie abgedeckt.  Mit Garantieleistung wird die BlowerDoor GmbH Eigentümer der ersetzten Teile.  78  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 79 Garantieerklärung  Abwicklung/Herausgabe  Zur Entgegennahme von Garantieansprüchen ist nur die BlowerDoor GmbH,  Zum Energie‐ und Umweltzentrum 1 in 31832 Springe‐Eldagsen/Deutschland befugt   (Tel.: +49  ( 0)  5 044  /   9 75‐40).   Der Kunde schickt das bemängelte Messgerät oder die Teilkomponente an die BlowerDoor GmbH. Die  BlowerDoor GmbH übernimmt die Kosten des Rücktransports auf Basis normaler Frachtkosten.   Die Kosten sowie das Risiko eines Verlustes oder einer Beschädigung auf dem Wege zu oder von der  Stelle, welche die Garantieansprüche entgegennimmt, trägt der jeweilige Versender.    BlowerDoor MiniFan  Oktober 2015  79 ...

  • Seite 80: Eg-Konformitätserklärung/Ec-Declaration Of Conformity

    EG‐Konformitätserklärung  /   E C‐Declaration of Conformity      EC‐Declaration of Conformity   THE ENERGY CONSERVATORY  2801 21  Avenue South, Suite 160  Minneapolis, MN 55407  USA  declares that the product  Minneapolis BlowerDoor  DuctBlaster Series B  conforms to the council directives and harmonized standard requirements  for Electrical Equipment for Measurement, Control, and Laboratory Use:  EC‐Low Voltage Directive 2006/95/EC  EN 61010‐1:2010  EC‐EMC Directive 2004/108/EC  EN 61326‐1:2006; Part 1  EN 61326‐2‐1:2005‐12; Part 2‐1    EN 55011:2009; A1:2010  EN 61000‐4‐4:2004; Corr 2006  EN 61000‐3‐2:2006; A1:2009; A2:2009 EN 61000‐4‐5 EN 61000‐3‐3:2008  EN 61000‐4‐6  EN 61000‐4‐2:2009  EN 61000‐4‐8:2010 EN 61000‐4‐3:2006; A1:2008; A2:2010 EN 61000‐4‐11 80  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 81 EG‐Konformitätserklärung  /   E C‐Declaration of Conformity  Certification Laboratory  EC‐Low Voltage Directive 2006/95/EC:  TUV SUD America, Minneapolis MN  EC‐EMC‐Directive 2004/108/EC:  TUV SUD America, Minneapolis MN  European Representative:  BlowerDoor GmbH    MessSysteme für Luftdichtheit    Zum Energie‐ und Umweltzentrum 1    D‐31832 Springe    Germany      Gary D. Nelson, President  The Energy Conservatory May 28, 2014        BlowerDoor MiniFan  Oktober 2015  81 ...
  • Seite 82 EG‐Konformitätserklärung  /   E C‐Declaration of Conformity      EC‐Declaration of Conformity   THE ENERGY CONSERVATORY  2801 21  Avenue South, Suite 160  Minneapolis, MN 55407  USA  declares that the product  TEC WiFi Link  conforms to the council directives and harmonized standard requirements  for Electrical Equipment for Measurement, Control, and Laboratory Use:  EC‐RTTE Directive 1999/EC  ETSI EN 301 489‐17 V2.21:2012, referencing EN 301 489‐1 V1.9.2:2011  EN 60950‐1:2006 + A12  EC‐EMC Directive 2004/108/EC  EN 61326‐1:2006; Part 1    EN 61000‐4‐2  EN 61000‐4‐5  EN 61000‐4‐3  EN 61000‐4‐6  EN 61000‐4‐4  EN 61000‐4‐11  Certification Laboratory  EC‐RTTE Directive 1999/EC:  TUV SUD America, Minneapolis MN  EC‐EMC‐Directive 2004/108/EC:  TUV SUD America, Minneapolis MN  82  Oktober 2015  BlowerDoor MiniFan ...
  • Seite 83 EG‐Konformitätserklärung  /   E C‐Declaration of Conformity  European Representative:  BlowerDoor GmbH    MessSysteme für Luftdichtheit    Zum Energie‐ und Umweltzentrum 1    D‐31832 Springe    Germany      Gary D. Nelson, President  The Energy Conservatory December 1, 2013    BlowerDoor MiniFan  Oktober 2015  83 ...
