Benutzerhandbuch SMART Coin System
<< Zurück zum Inhalt

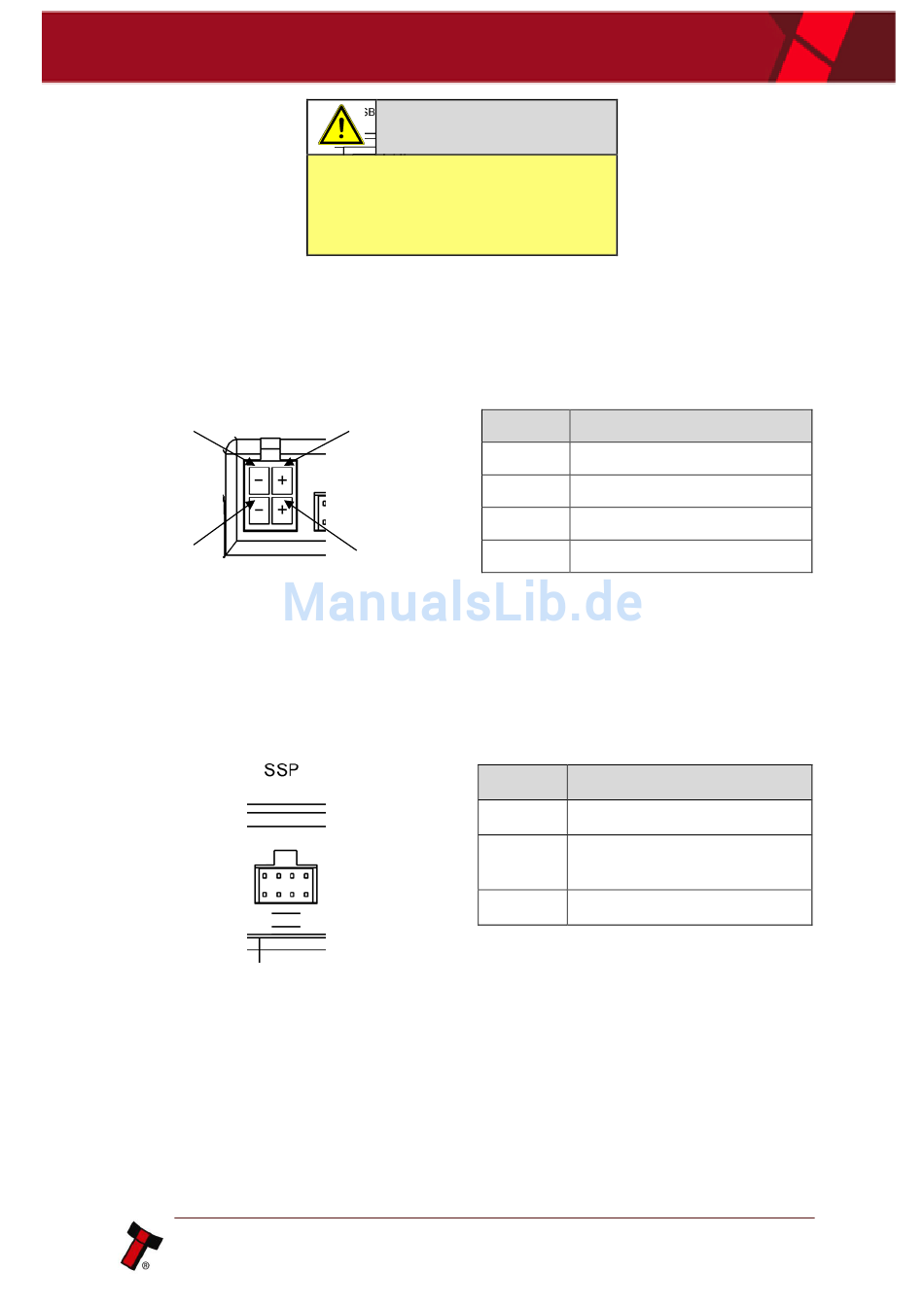

Der erste Stecker ist eine 4-Polige-Buchse, über die das SMART Coin System seine
Spannung bezieht. Die Pins 1 & 3 bzw. 2 & 4 sind miteinander verbunden und
können als Spannungsversorgung für weitere Geräte genutzt werden.
Pin 4
Pin 2
Die Schnittstellenkommunikation vom SMART Coin System zum Hostcomputer kann
über SSP oder CC2 erfolgen.
Die CC2-Pin-Nummerierung der Buchse sowie eine Übersicht der Buchsen
Anschlüsse werden unten gezeigt:
1
2
Beim USB-Anschluss handelt es sich um eine Standard Typ B USB-Buchse. Die USB-
Buchse kann zum Programmieren des SMART Coin Systems und auch für Labortests
verwendet werden - hierzu kann ein USB 2.0-kompatibles Typ „A zu B" -
Anschlusskabel verwendet werden. Das USB-Kabel sollte elektrisch abgeschirmt und
kürzer als 5 Meter lang sein. Bitte beachten: Für die Host-Kommunikation sollte
KEIN direktes USB verwendet werden. Wenn USB erforderlich ist, sollte die IF17
(TTL zu USB) benutzt werden.
Copyright © Innovative Technology Ltd 2017
Achtung!
+ 24 V DC und 0 V (GND) muss
immer angeschlossen werden,
auch bei der Verwendung von USB-
Anschlüssen.
Pin 3
Pin 1
7
8
Pin
Beschreibung
1
V+ Stromanschluss
2
0V / Masseverbindung
3
N/C
4
N/C
Pin
Beschreibung
7
Serieller Dateneingang (Rx)
8
Serieller Datenausgang
(Tx)
2
Masseverbindung
Dok.: GA02085 Benutzerhandbuch SMART Coin System
Version: 1.3
Seite 43 von 74
