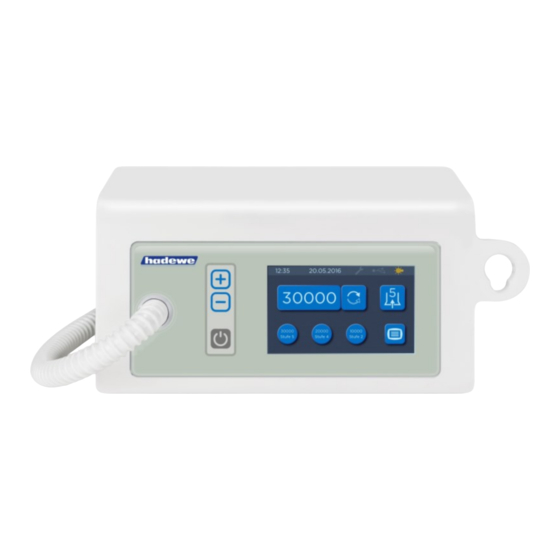

hadewe Medeas Gebrauchsanleitung
Fußpflegegerät
Verwandte Anleitungen für hadewe Medeas
Inhaltszusammenfassung für hadewe Medeas

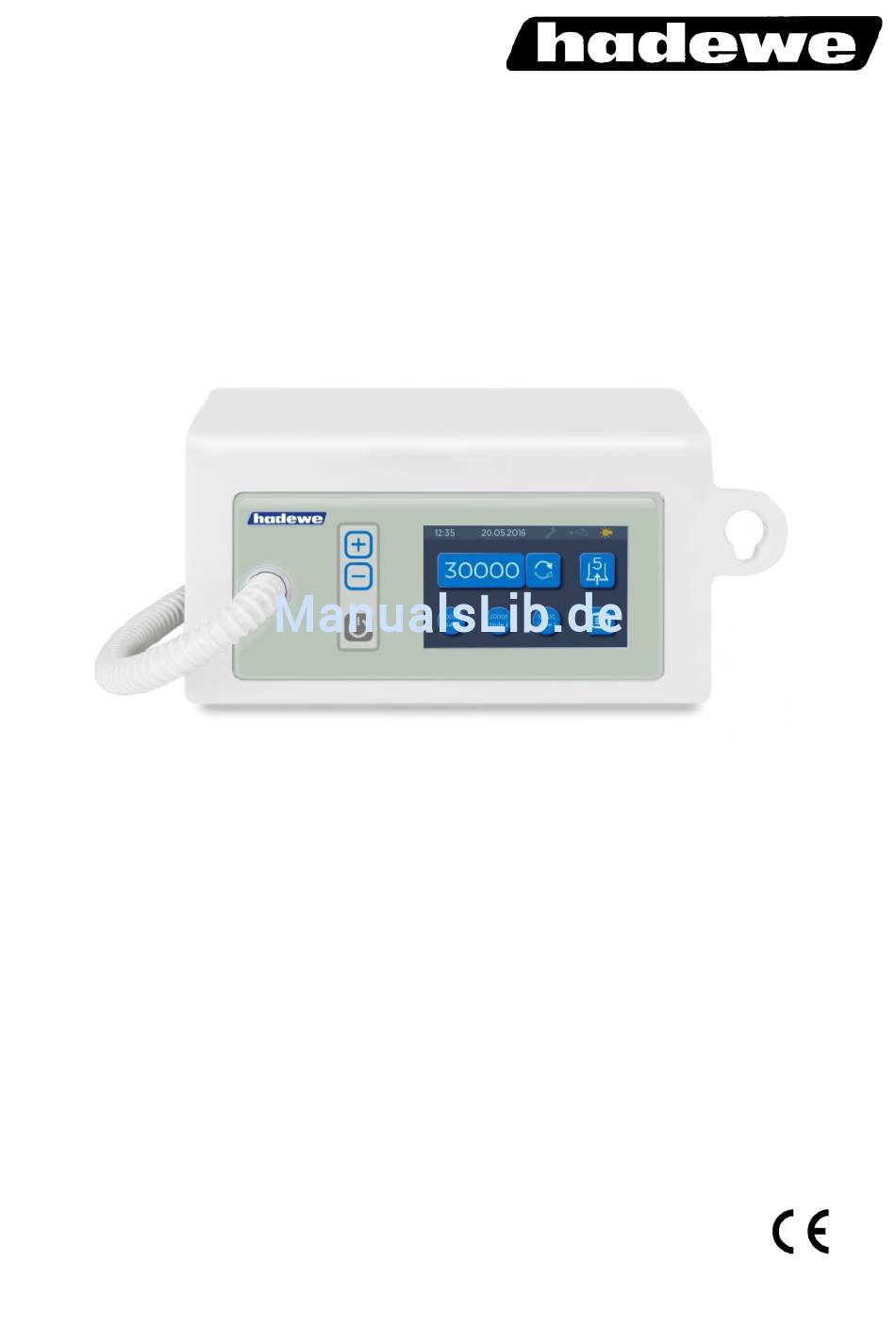

- Seite 1 Gebrauchsanleitung Fußpflegegerät Medeas Artikel 0980, 0981 FB 04-284 Rev. 0 letzte Änderung: 25.01.2017...
-
Seite 2: Inhaltsverzeichnis
Werkzeug einspannen beim Medeas Chrome Drehzahl einstellen Speichertasten Fußschalter Auswahlmenü Hilfemenü Menü Einstellungen Staubfilterwechsel bestätigen Licht ein- und ausschalten beim Medeas Plus Bilder und Videos Meldungen Wartung & Pflege Spannzange reinigen beim Medeas Plus Spannsystem reinigen beim Medeas Chrome Übersicht Wartungen Firmware aufspielen... -
Seite 3: Vorwort
Hinweise zur Inbetriebnahme und Handhabung des Produktes. Kurzbeschreibung der Funktionen Beim Medeas handelt es sich um ein Gerät für die Fußpflege zum Bearbeiten von Hornhaut und Nägeln. Das Handstück kann rotierende Instrumente, wie Diamant- schleifer, Stahlfräser oder Keramikfräser, aufnehmen. Diese werden mit hoher Dreh- zahl in Rotation versetzt und ermöglichen somit ein effizientes Abtragen von Gewebe. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die Installation des Arbeitsraumes muss den einschlägigen Bestimmungen entsprechen. Stellen Sie das Gerät so auf, dass die Lüftungsschlitze nicht verdeckt sind und die Abluft gut entweichen kann. Das Gerät ist nur von Personen zu benutzen, die mit der Funk- tion und Arbeitsweise des Gerätes vertraut sind. - Seite 5 Sicherheitshinweise Das Gerät kann nur durch Ziehen des Netzsteckers komplett vom Stromnetz getrennt werden. Kontrollieren Sie regelmäßig die Kabel auf Beschädigungen und lassen Sie diese ggf. von einer Fachwerkstatt ersetzen. Achten Sie darauf, dass ihre Haare während des Arbeitens mit dem Gerät nicht von den rotierenden Teilen erfasst werden können.
- Seite 6 Überprüfen Sie den Filter alle 10 Betriebsstunden. Tauschen Sie einen vollen Filter sofort aus, spätestens jedoch nach 50 Betriebsstunden. Nur bei Medeas Plus: Das Licht am Handstück ist nur zum Aus- leuchten der Behandlungsstelle vorgesehen. Schauen Sie nicht direkt in das Licht.
- Seite 7 Sicherheitshinweise Handhaben Sie das Gerät nur entsprechend der Gebrauchsan- weisung. Nehmen Sie selbst keine Reparatur-, Umbau- oder Wartungsarbeiten am Gerät vor. Lassen Sie diese Arbeiten nur von einem Fachmann durchführen. Werkstätten werden auf Anfrage zur Instandhaltung notwendige Unterlagen zur Verfü- gung gestellt.
-
Seite 8: Reinigung Und Desinfektion
Sicherheitshinweise Reinigung und Desinfektion Das Gerät ist für den Einsatz von rotierenden Instrumenten bestimmt, die beim bestimmungsgemäßen Gebrauch die Haut oder Schleimhaut nicht durchdringen, unbeabsichtigt aber dennoch Verletzungen verursachen können. Für diesen Einsatz- zweck sind auch die folgenden Reinigungs- und Desinfektions- verfahren ausgelegt. -
Seite 9: Gerät Kennen Lernen
Handstück einschalten lang drücken: Gerät ausschalten (Standby) Anzeige der Drehzahl Uhrzeit Datum Drehrichtung ändern Wartung erforderlich USB-Stick eingesteckt (leuchtet grün) nur beim Medeas Plus: Licht (leuchtet gelb, wenn eingeschaltet) 12,13,14 Speichertasten für Drehzahl/Absaugleistung Absaugstufe einstellen Menü mit weiteren Funktionen aufrufen... -
Seite 10: Vor Dem Gebrauch
Vor dem Gebrauch Bitte lesen Sie diese Gebrauchs- Achtung: Fußpflege- anweisung vor dem ersten Betrieb bereich muss mit Absau- komplett durch. Beachten gung gearbeitet werden. besonders die Sicherheitshinweise. Bewahren Gebrauchs- anweisung gut auf. Inbetriebnahme Die Installation des Arbeitsraumes muss den einschlägigen Bestim- Anwendungsbereich mungen entsprechen. - Seite 11 Vor dem Gebrauch Anschließend folgen fünf weitere Seiten mit wichtigen Hinweisen. Mit Bild: Arbeitsplatz aus der Vogelperspektive <weiter> springen Sie jeweils zur Sofern Sie über einen Fußschalter nächsten Seite. Auf der letzten verfügen, stecken Sie den Stecker Seite drücken Sie auf <OK>. Der des Fußschalters in die Buchse Zähler für die Berechnung des rechts am Gerät mit dem Symbol...
-
Seite 12: Gebrauch
Gebrauch Nachfolgend wird die Reihenfolge können Sie die Stärke der Absau- der Bedienschritte beschrieben. Im gung einstellen. Anschluss wird auf einzelne Schritte detailliert eingegangen. Lesen Sie Häufig verwendete Drehzahlen und die komplette Anleitung, bevor Sie Absaugleistungen können abge- mit Ihrer Arbeit beginnen. speichert werden. -
Seite 13: Haltung Bei Der Bearbeitung
Gebrauch Haltung bei der Bearbeitung Die folgenden Bilder sind Beispiele für die Haltung bei der Bearbeitung verschiedener Fußbereiche. Stellen Sie stets sicher, dass der Fuß einen sicheren Halt hat, und dass sie verspannungsfrei arbeiten können. - Seite 14 Gebrauch...
-
Seite 15: Absaugung
Gebrauch Absaugung Öffnen Staubkammer- deckel und entnehmen Sie den Stellen Sie die Absaugung am Icon alten Filter. (15) ein. Die Absaugleistung kann Halten Sie den Filter zum Auf- in fünf Stufen reguliert werden. Im schieben wie im Bild gezeigt mittig, Display erscheint gewählte... -
Seite 16: Werkzeug Einspannen Beim Medeas Plus
Gebrauch Werkzeug einspannen beim chertaste (13) auf. Durch nochma- liges kurzes Drücken wird dann Medeas Plus wieder die Drehzahl der ersten Das Handstück ist mit einer Spann- Speichertaste (12) aufgerufen usw. zange ausgestattet, die Werkzeuge Arbeiten Sie nur mit Werk- aufnehmen kann, wie sie üblicher-... -
Seite 17: Speichertasten
Speicher- Fußschalters aktivieren. taste (12), (13) oder (14). Fußschalter Inbetriebnahme des Fußschalters Verwenden original hadewe-Fußschalter (Art. 0970), um Schäden zu vermeiden. Ste- cken Sie den Stecker des Fuß- schalters in die Buchse rechts am Gerät mit dem Symbol Funktion des Fußschalters Durch langes Drücken des Fuß-... -
Seite 18: Auswahlmenü
Hilfe: Gebrauchsanleitung, Hilfe- Fräser einspannen: Film, der das tutorials, Problemlösungen Einspannen von rotierenden Werk- zeugen demonstriert Licht: Licht ein- / ausschalten (nur beim Medeas Plus) Spannzange reinigen: Film, der das Reinigen der Spannzange demons- Wartung: Datum letzten triert Wartung Fehlermeldungen... -
Seite 19: Menü Einstellungen
Filterwechsel mit <JA>. zeit. Datum: Einstellen System- Licht ein- und ausschalten datums beim Medeas Plus Sprache: Einstellen der Sprache Um das Licht ein- oder auszuschal- ten, klicken Sie oben in der Leiste Sicherheitsabfrage: Einstellen, ob auf das Lichtsymbol: ab einer Drehzahlerhöhung von 10.000U/min, die mittels Speicher-... -
Seite 20: Bilder Und Videos
Gebrauch Bilder und Videos Mit dem Bild und Videobetrachter können Bilder im Format JPG und Videos im Format EMF vom USB-Stick angezeigt werden. Verwenden Sie vorzugsweise den mitgelieferten USB-Stick (4GB, Art. 6354). USB-Sticks anderer Hersteller sind meist kompatibel. Die Sticks müssen das Dateiformat FAT16 oder FAT32 aufweisen. - Seite 21 Datum sortiert. Videoformate Es können Videos vom Dateiformat EMF betrachtet werden. Unter http://www.hadewe.de/video-library/ stellen wir ein Programm bereit, um eigene Videos aus anderen Formaten in das EMF-Format zu konvertieren. Öffnen Sie die Datei, um die Installation zu starten. Folgen Sie den Anwei- sungen auf dem Monitor.
- Seite 22 Durch Klicken auf Convert wird die Konvertierung gestartet. Die Video-Datei [*.emf] wird in den Zielordner geschrieben. Video-Bibliothek Unter http://www.hadewe.de/video-library/ können Sie Videos und Bilder rund um das Thema Fußpflege für Ihr Gerät herunterladen. Laden Sie diese auf den USB-Stick, um sie am Gerät betrachten zu können.
-
Seite 23: Meldungen
Meldungen Meldungen ABSCHALTUNG HOHE HAND- STÜCKBELASTUNG Das Gerät schaltet ab, wenn das Handstück FILTER PRÜFEN Siehe Kapitel über einen längeren Zeitraum Filterbeutel wechseln. außergewöhnlich stark belastet wurde. HS PRÜFEN Es ist kein Hand- stück angeschlossen, oder das Handstück hat einen Defekt. -
Seite 24: Wartung & Pflege
Wartung und Pflege Spannzange reinigen beim stecken und festhalten. Mit der spitzen Seite des Zangenschlüssels Medeas Plus die Spannzange herausdrehen. Aufgrund Dichtung dringt Schmutz üblicherweise nur in ge- ringem Maße in das Handstück ein. Im Laufe der Zeit kann sich jedoch... -
Seite 25: Spannsystem Reinigen Beim Medeas Chrome
Wartung und Pflege Spannsystem reinigen beim Medeas Chrome Beim Hineinschieben des Fräsers in das Handstück kann anhaftender Staub in das Spannsystem gelan- gen. Dies kann dazu führen, dass sich der Fräser nicht tief genug einführen lässt und somit kein fester Halt mehr gewährleistet ist. -
Seite 26: Übersicht Wartungen
Firmware aufspielen Wenn Sie das Gerät am Netzschal- ter einschalten, erscheint die Versi- onsnummer kurz im Display: 1. Firmware herunterladen unter http://www.hadewe.de/video-library. Speichern Sie die Datei auf einen USB-Stick. Die Datei muss sich im Stammverzeichnis befinden. Dateiname encrypted_blto_m7.bin darf nicht verändert werden. -
Seite 27: Handhabungshinweise
Handstück ein, was zu einem des Motors können die Folge sein. Schaden führen kann. Das Arbeiten mit zu hohem Die von hadewe verwen- Druck erhöht die Arbeits- deten Materialien schließen leistung nicht, da der Motor eine Rostbildung aus. In abgebremst wird. -
Seite 28: Fehlersuche
Anweisung in der abkühlen, um es wieder in Betrieb Gebrauchsanleitung zu nehmen. Schicken Sie das Gerät zu Inspektion ein, wenn der Fehler Nur beim Medeas Plus: Handstück- wiederholt auftritt. knopf lässt sich nur schwer betä- tigen Beschreibungen der Meldungen auf... -
Seite 29: Technische Daten
Technische Daten 0980 Medeas Plus Umgebungsbedingungen Steuergerät Das Gerät ist für den Gebrauch in tro- ckenen geschlossenen Räumen be- Komplettgewicht: 2,7kg stimmt. Abmessungen: B273xH142xT186mm Eingang: 100 - 230V Wechsels., 50Hz Betrieb: Stromaufnahme: 1A Temperatur: +10°C bis +26°C Sicherung Primär: Relative Luftfeuchte: 25% bis 75% F1, F2: 4A träge, Schmelzsicherung... -
Seite 30: Entsorgung
Richtlinien übereinstimmen: folgend beschriebenen Hinweise zur Entsorgung dringend zu beachten. 2014/30/EU EMV Richtlinie 2014/35/EU Niederspannungsrichtlinie Geräteentsorgung hadewe GmbH - Grambartstraße 10 - Entsprechend dem Elektro- und 30165 Hannover Elektronikgerätegesetz sind Altge- räte, die in Deutschland gekauft wurden, direkt an den Hersteller Bildzeichen (hadewe) zu schicken. -
Seite 31: Sicherheitstechnische Prüfung
Sicherheitstechnische Prüfung Das Gerät ist jährlich einer sicherheitstechnischen Prüfung nach DGUV Vorschrift 3 (ehemals BGV A3) zu unterziehen. - Seite 32 GmbH Grambartstraße 10 30165 Hannover Germany info@hadewe.de www.hadewe.de...
