Verwandte Anleitungen für Tiny AUDIO C7
Inhaltszusammenfassung für Tiny AUDIO C7

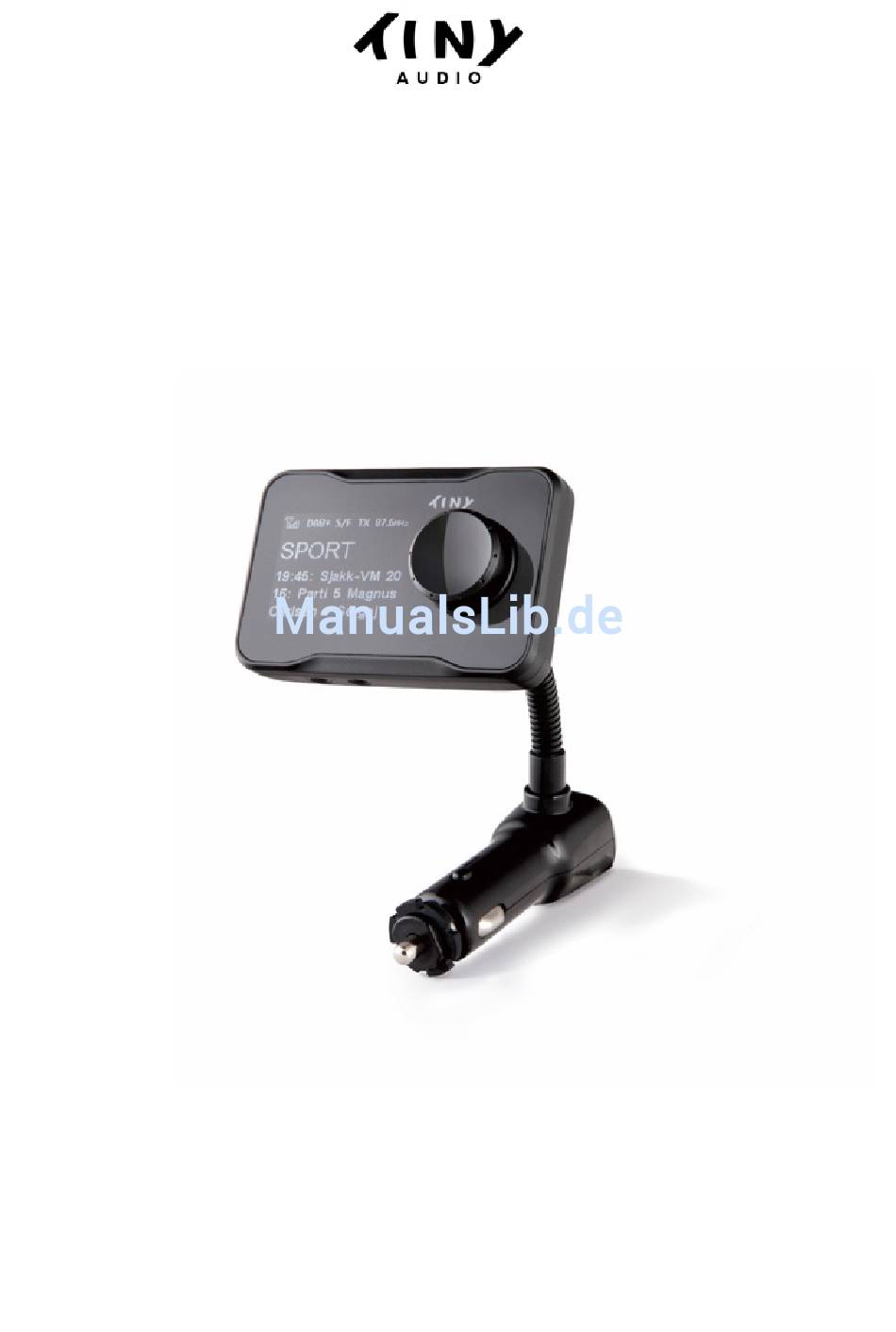

- Seite 1 Deutsch TINY AUDIO C7 DAB RECEIVER BEDIENUNGSANLEITUNG - Bitte sorgfältig lesen vor der Nutzung -...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise: 1. Das Gerät darf nicht mit Flüssigkeiten in Berührung kommen. 2. Reinigen Sie das Gerät mit einem trockenen Tuch. 3. Decken Sie keine Lüftungsschlitze ab. 4. Nicht in der Nähe von Heizquellen betreiben. 5. Verwenden Sie nur Zubehör vom Hersteller. 6. - Seite 3 Bedienelemente und Anschlüsse Bedienelement: EIN/AUS Schalter AUX IN Anschluss 3.5mm LINE OUT Anschluss 3.5mm Anschluss DAB+ Antenne Speicher-Taste 1 Speicher-Taste 2 Speicher-Taste 3 Speicher-Taste 4 MODE Taste 10. Drehknopf 11. Display...
- Seite 4 2. Aktive DAB+ Antenne für die Haupteinheit 3. Audio-Kabel 3.5mm Stecker 4. Dual-USB-Port Netzteil für 12/24V Bemerkung: Alle Zubehörteile wurden speziell auf TINY AUDIO C7 abgestimmt. Bitte benutzen Sie nicht Kabel von anderen Herstellern, da diese zu Störungen und Schäden führen können.
- Seite 5 Montage der DAB+ Antenne im Fahrzeug Die Folien-Antenne wird grundsätzlich gemäß Abbildung positioniert und mit leichtem Druck von evtl. Luftblasen befreit. Reinigen Sie Scheibe und A-Säule vor der Montage. In dem zu montierenden Bereich müssen sie trocken, sauber und fettfrei sein. Die Antenne soll vertikal, quasi parallel zur A-Säule montiert werden.
- Seite 6 Inbetriebnahme Ihres Tiny Audio C7 DAB+ Digital Radio Empfängers Stecken Sie die Einheit in den Zigarettenanzünder. Verbinden Sie die Antenne mit dem Antennen- Anschluss. HINWEIS! Eine sorgfältige Installation der Antenne ist Voraussetzung für gute Ergebnisse. Schalten Sie das Gerät mit dem “EIN/AUS“ Schalter ein.
- Seite 7 A) Verbindung zum Audio-System im Fahrzeug via AUX IN: Mitgeliefertes Audio-Kabel in den LINE OUT Anschluss des Adapters stecken. Schließen Sie das andere Ende des Kabels an den AUX IN Anschluss im Fahrzeug. Drücken und halten Sie den Drehknopf bis das Menü erscheint.
- Seite 8 Display angezeigt, z.B., TX 87.5MHz Stellen Sie Ihr FM Autoradio auf die ausgewählte Frequenz (TX FREQ) für die Übertragung des Audio- Signals von TINY AUDIO C7 zu Ihren bestehenden Audio-System. -- Einstellung der FM Transmitter-Frequenz (manuell): 1. Drücken und halten Sie den Drehknopf, um das Menü...
- Seite 9 Suche nach DAB+ Sendern 1. Wählen Sie den gewünschten DAB+ Sender über den Drehknopf. 2. Alternativ drücken Sie den Drehknopf, um im Vorschau- Modus rauf oder runter zu scrollen und den gewünschten DAB+ Sender durch Drücken des Drehknopfes auszuwählen. Bemerkung: Mit der "DAB-Autosuche"...
-
Seite 10: Service Following
Signalanzeige: Drücken und halten Sie den Drehknopf, um das Menü zu öffnen. Wählen Sie “Signalanzeige“ und drücken Sie den Drehknopf, um die Auswahl zu bestätigen. Wählen Sie “EIN“ und drücken Sie den Drehknopf. Um die Auswahl zu bestätigen. RSSI- und SNR-Werte werden angezeigt. -
Seite 11: Voreinstellung Von Favorit-Sendern
Voreinstellung von Favorit-Sendern DAB+ Favorit-Sender speichern: Insgesamt können 20 Favorit-Sender gespeichert werden: Wählen Sie den gewünschten Sender aus. Drücken Sie eine der 4 Speicher-Tasten auf der Stirnseite der Haupteinheit. “Voreinstellungen“ wird angezeigt. Wählen Sie über den Drehknopf die gewünschte Speicher-Position. Drücken und halten Sie den Drehknopf um den Sender zu speichern. -
Seite 12: Laden Von Mobilen Geräten
Einstellung der Farbe: Drücken und halten Sie den Drehknopf, um das Menü auszuwählen. Wählen Sie “Farbeinstellung” über den Drehknopf und drücken Sie den Drehknopf um die Auswahl zu bestätigen. Wählen Sie die gewünschte Farbkombination und drücken Sie den Drehknopf, um die Auswahl zu bestätigen. -
Seite 13: Rücksetzen Auf Werkseinstellungen
LCD Display Dimmer-Funktion Sie können zwei Helligkeitsstufen des LCD Displays manuell steuern. Drücken und halten Sie hierzu “MODE”. Sie schalten so zwischen normale Helligkeit und eine deutliche Abdunkelung, z.B., für die Nacht-Fahrt. Rücksetzen auf Werkseinstellungen Drücken und halten Sie den Drehknopf, um das Menü zu öffnen. -
Seite 14: Produktspezifikationen
Ende der Lebensdauer bei einer Sammelstelle für Recycling von elektronischen Geräten ab. * Informationen in diesem Manual können ohne vorherige Ankündigung geändert werden. TINY AUDIO ist eine Marke der TT Micro AS (www.ttmicro.no) Olav Helsets vei 5, 0694 Oslo, Norwegen (Email: Support@ttmicro.no)
