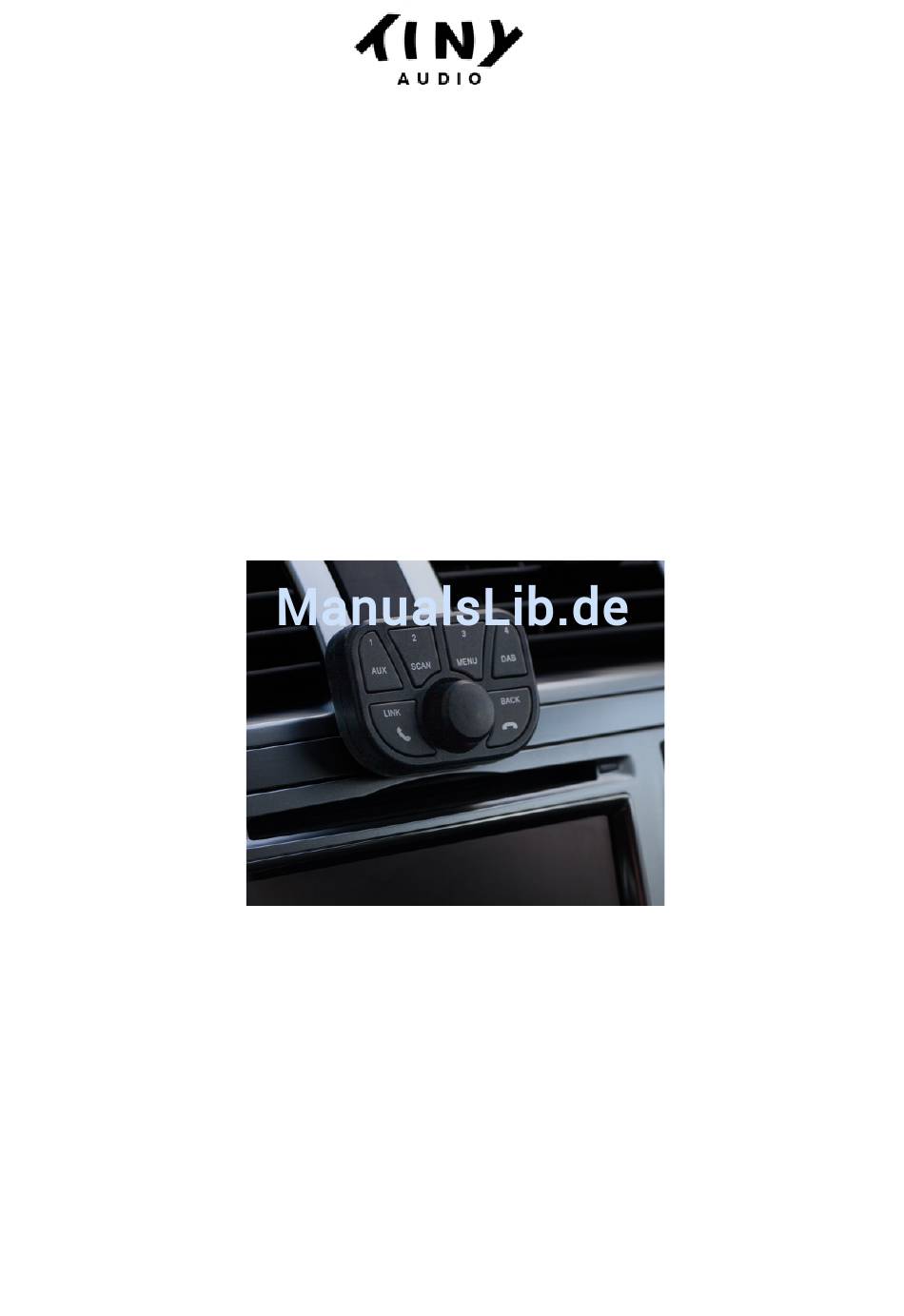

- Seite 1 Deutsch TINY AUDIO C10 HIDDEN DAB RECEIVER & ENTERTAINMENT SYSTEM BEDIENUNGSANLEITUNG - Bitte sorgfältig lesen vor der Nutzung -...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG ......................4 LIEFERUMFANG ....................5 ÜBERSICHT UND ANSCHLÜSSE ................6 INSTALLATION ....................7 Anbringen der TINY AUDIO C10 Haupteinheit (Black Box) ..... 9 Installation: Hinweise und Empfehlungen ..........10 Installation der Antenne ................11 Installation des Mikrofons ................12 BEDIENELEMENTE .....................13 INBETRIEBNAHME .....................17... - Seite 3 Bluetooth-Informationen anzeigen .............27 Bluetooth zurücksetzen ................28 AutoScan aktivieren ..................29 RC-Signaltöne aktivieren ................30 Antennenstrom einschalten ................30 DAB+ Senderliste zurücksetzen ..............31 Rücksetzen auf Werkseinstellungen ............31 Upgrade der Gerätesoftware ..............31 Anzeige der Software-Version ..............32 PROBLEMBEHANDLUNG ...................32 PRODUKT-SPEZIFIKATIONEN ................35 ZULASSUNGEN ....................35 ENTSORGUNG UND RECYCLING ................35...
-
Seite 4: Einleitung
EINLEITUNG TINY AUDIO C10 ist ein digitaler Audioadapter für das Auto. Er bietet einen flexiblen und kostengünstigen Einsatz moderner digitaler Audio-Technologie neben dem vorhandenen Audiosystem im Auto. Das bestehende System im Fahrzeug kann problemlos auf DAB+ hochgerüstet werden, ohne vorhandene Audio-Komponenten zu ersetzen. -
Seite 5: Lieferumfang
LIEFERUMFANG TINY AUDIO C10 Fernbedienung Stromkabel für Haupteinheit Zigaretten- (Black Box) anzünder Mikrofon mit Doppelklebeband x3 Schraube x2 Kabel DAB+ Antenne Betriebsanleitung... -
Seite 6: Übersicht Und Anschlüsse
ÜBERSICHT UND ANSCHLÜSSE Haupteinheit (Black Box) Ansicht von oben ❶ ❶ Anschluss-Seite links ❶ SMB-Anschluss DAB+ Antenne ❷ Anschluss für Software-Update ➌ ❷ Anschluss Zigarettenanzünder ❶ ➌ Anschluss-Seite rechts ❶ Mikrofon ❷ ❷ ❶ Anschluss für Mikrofon-Kabel... -
Seite 7: Installation
Zündung geschaltet werden. 2. Sollte dies nicht der Fall sein, kann nach dem Abschalten des Motors folgendes auftreten: • Der TINY AUDIO C10 wird weiterhin minimale Mengen Strom aus der Batterie entnehmen. • In neuen "intelligenten" Autos könnte der TINY AUDIO C10 als nicht getrennt registriert werden. - Seite 8 4. Installieren Sie das Mikrofonkabel; siehe Abschnitt Installation des Mikrofons. 5. Stecken Sie ein Ende des Stromkabels in den SMB-Eingang der Black Box und den Strom-Adapter in den Zigarettenanzünder im Fahrzeug. 6. TINY AUDIO C10 wird mit einer Fernbedienung bedient; siehe Abschnitte BEDIENELEMENTE und INBETRIEBNAHME.
-
Seite 9: Anbringen Der Tiny Audio C10 Haupteinheit (Black Box)
Anbringen der TINY AUDIO C10 Haupteinheit (Black Box) Die Black Box wird mit dem beigefügten doppelseitigen Klebeband und /oder Schrauben befestigt: Wählen Sie die Positionen auf der Rückseite der Black Box und am Aufbewahrungsort (z.B. unter dem Handschuhfach). 2. Beide Klebestellen der Black Box sovie an der Stellen der Unterbringung mit Alkohol (falls vorhanden) reinigen und trocknen lassen. -
Seite 10: Installation: Hinweise Und Empfehlungen
Installation: Hinweise und Empfehlungen Da der TINY AUDIO C10 über eine Antenne und einen FM-Transmitter verfügt, ist es wichtig, Signalstörungen durch die Verkabelung zu vermeiden. Wickeln Sie die Antennen- und Stromkabel nicht ineinander. Minimieren Sie den physikalischen Zug am Strom- und Antennenkabel, und befestigen Sie diese nicht an oder neben der Black Box. -
Seite 11: Installation Der Antenne
Installation der Antenne Verbinden und montieren Sie die DAB+ Antenne im Auto wie folgt: Montieren Sie die Folien-Antenne nicht über Heizdrähte, metallisierte Flächen oder UV-Filter. Ferner darf sie die Sicht des Fahrers nicht beinträchtigen. Das Kabel sollte so verlegt werden, dass es die Funktion des Airbags oder den Betrieb des Fahrzeuges nicht beeinträchtigt. -
Seite 12: Installation Des Mikrofons
Installation des Mikrofons Für die Freisprechfunktion ist TINY AUDIO C10 mit einem externen Mikrofon ausgestattet. A-Säule ➀ ➁ ➂ ➀ Entfernen Sie die Schutzfolie von der Klebehalterung auf der Rückseite des Mikrofons und befestigen Sie es, wie abgebildet, an der A-Säule auf der Fahrerseite. -
Seite 13: Bedienelemente
RETUNING Zeigt an, dass die FM-Sendefrequenz auf eine neue Frequenz eingestellt ist. Zeigt an, dass TINY AUDIO C10 die FM-Sendefrequenz aus TO Frequenz einer manuellen Einstellung auf eine neue Frequenz ändert. Zeigt an, dass TINY AUDIO C10 die FM-Sendefrequenz über die AFC-Funktion auf eine neue Frequenz ändert. - Seite 14 Sie den Drehknopf und direkt anschließend eine der vier Zifferntasten, um die nachfolgend beschriebenen Funktion auszuwählen. Drehknopf Steuerelement Funktionen Drücken Schaltet TINY AUDIO C10 ein. Bestätigt eine Auswahl. DLS-Informationen ändern im DAB+ Modus. Drücken und anschließend DAB, AUX, SCAN oder MENU drücken für die gewünschte Funktion. Play-/Pausen-Steuerung im Bluetooth-Streaming Modus.
- Seite 15 Drücken Abruf der Voreinstellung in Gruppe 1. Drücken und halten Speichert den aktuellen DAB+ Sender in Gruppe 1. AUX-Funktion Schaltet TINY AUDIO C10 in den AUX-Modus, um Bluetooth-Streaming zu nutzen Drücken Abruf der Voreinstellung in Gruppe 2. Drücken und halten...
- Seite 16 Abruf der Voreinstellung in Gruppe Drücken und halten Speichert den aktuellen DAB+ Sender in Gruppe DAB-Funktion Schaltet TINY AUDIO C10 in den DAB+ Modus. Drücken Zeigt die aktuelle FM-Sendefrequenz des Adapters an. Wählt die FM-Sendefrequenz aus einer manuellen Einstellung oder aus einer der vier Voreinstellungen aus.
-
Seite 17: Inbetriebnahme
4. Black Box einschalten, indem Sie den Stecker in den Zigarettenanzünder stecken. Das Display im Fahrzeug zeigt "DABRADIO" an. 5. Der TINY AUDIO C10 führt automatisch einen DAB+ Sender Scan aus. 6. Sollte FM88.1MHz von einem FM-Sender verwendet werden oder gestört sein, können Sie die FM-Sendefrequenz wie folgt ändern: Einstellungen am TINY AUDIO C10 LINK für 3 Sekunden gedrückt halten. -
Seite 18: Bedienung
Wenn die Suche läuft, können Sie jederzeit die Taste BACK drücken, um die Suche zu stoppen und zum vorherigen Sender zurückzukehren. Bei jedem Start des TINY AUDIO C10 wird automatisch ein vollständiger Scan nach DAB+ Sendern durchgeführt. Möglicherweise müssen Sie die Suchfunktion wiederholen, wenn Sie in einen neuen Bereich fahren. -
Seite 19: Favoriten Speichern
Position der Gruppe angezeigt als "Sendername", wenn ein Sender bereits gespeichert ist, oder "*EMPTY", wenn kein Sender gespeichert ist. Wenn ein Sender bereits gespeichert ist, geht der TINY AUDIO C10 sofort zum voreingestellten Sender. 3. Möchten Sie einen DAB+ Sender an der ersten Stelle in der Gruppe X speichern, dann drücken und halten Sie die Taste X. -
Seite 20: Voreinstellungen Abrufen
Position in der Voreinstellungsgruppe X gespeichert ist, wird das System zu dem zuletzt gespielten Sender zurückkehren. Zuletzt gehörter DAB+ Sender abrufen TINY AUDIO C10 merkt sich automatisch, welchen Sender Sie zuletzt gehört haben. 1. Drücken Sie BACK, um den zuletzt gehörten Sender abzurufen. -
Seite 21: Freisprechfunktion
System im DAB+ oder Streaming-Modus befindet. Gespräch annehmen TINY AUDIO C10 zeigt den eingehenden Anruf an und ermöglicht es Ihnen, ihn so zu steuern, dass er zwei aktive Anrufe entgegennehmen, ablehnen, hinzufügen oder umschalten kann. Die Wiedergabe im DAB+ oder Streaming-Modus wird angehalten, bis der Anruf beendet ist. -
Seite 22: Anruf Tätigen
Verringern Sie die Lautstärke Ihres Telefons, um das Echo zu reduzieren. FM-SENDEFREQUENZ EINSTELLEN Aktuelle FM-Sendefrequenz anzeigen Drücken Sie die Taste LINK und auf dem Display wird die aktuelle FM- Sendefrequenz angezeigt. Sie wird vom TINY AUDIO C10 verwendet, um die Audio-Signale an das Audiosystem im Fahrzeug zu senden. -
Seite 23: Fm-Sendefrequenz In Afc-Modus Einstellen
FM-Sendefrequenz in AFC-Modus einstellen Wenn der TINY AUDIO C10 die Notwendigkeit einer Änderung der FM- Sendefrequenz feststellt, wird dies in den meisten Fällen automatisch erfolgen. Das Auto-Radio zeigt "AF-Frequenz" an, und diese Frequenz ist die neue TINY AUDIO C10 FM-Sendefrequenz. -
Seite 24: Gespeicherte Fm-Sendefrequenz Abrufen
2. Drücken Sie die Steuertaste X (X steht für 1 bis 4), um die FM-Preset FX auszuwählen, und auf dem Display wird "F X Frequency" angezeigt. 3. Drücken Sie den Drehknopf oder warten Sie 5 Sekunden, und der TINY AUDIO C10 wird entspr. eingestellt und sendet das FM-Signal von der neuen Frequenz. -
Seite 25: Fm-Sendefrequenz Aus F1 Abrufen
Radio Frequenz manuell auf die neue FM-Sendefrequenz einstellen. Einstellung im TINY AUDIO C10 1. Halten Sie LINK gedrückt, auf dem Display wird "AF Frequency" angezeigt. Dies ist die neue Frequenz, die der TINY AUDIO C10 verwenden wird. Einstellungen im Auto-Radio 1. -
Seite 26: Menü-Einstellungen
MENÜ-EINSTELLUNGEN Drücken Sie den Drehknopf und dann die Taste MENU, um zum Menü zu gelangen. Drehen Sie den Drehknopf [◄] [►], um eine Menüfunktion auszuwählen. Drücken Sie den Drehknopf, um die Auswahl zu bestätigen und zum Menü zurückzukehren. Drücken Sie die BACK Taste oder warten Sie 5 Sekunden, um zum DAB+ oder Streaming-Modus zurückzukehren. -
Seite 27: Bluetooth Aktivieren
Bluetooth aktivieren Wenn Sie Bluetooth einschalten, können Sie das TINY AUDIO C10 mit Ihrem Mobilgerät verbinden und Audio zum Fahrzeug streamen. 1. Drücken Sie den Drehknopf und MENU. Drehen Sie am Drehknopf [◄] [►], bis das Display "BT POWER" anzeigt. -
Seite 28: Bluetooth Zurücksetzen
Wenn kein Bluetooth-Gerät am TINY AUDIO C10 angeschlossen ist, zeigt das Display nur "N / A" Wenn nur ein Bluetooth-Gerät an TINY AUDIO C10 angeschlossen ist, werden bei nicht angeschlossenen Geräten (z. B. Gerätecode B) "B: N / A" angezeigt. -
Seite 29: Autoscan Aktivieren
BITTE BEACHTEN TINY AUDIO C10 ist mit einer AFC-Funktion ausgestattet. Um diese Funktion nutzen zu können, muss Ihr Auto-Radio eine AF-Funktion (alternative Frequenz) haben und sie muss aktiviert sein. Die FM-Empfindlichkeit verschiederner Auto-Radios variieren, und diese Empfindlichkeit kann die AFC-Leistung beeinträchtigen. -
Seite 30: Rc-Signaltöne Aktivieren
Auf dem Display erscheint "DONE". Standard RC-Einstellung ist "BEEP ON" Antennenstrom einschalten Soll der TINY AUDIO C10 mit einer aktiven Antenne betrieben werden, muss der Antennenstrom eingeschaltet sein. 1. Drücken Sie den Drehknopf und MENU. Drehen Sie am Drehknopf [◄] [►], bis im Display "ANTENNA"... -
Seite 31: Dab+ Senderliste Zurücksetzen
Radio auf FM 88.1MHz einstellen, um die DAB+ Wiedergabe wiederaufzunehmen. Bemerkung: Durch das Rücksetzen auf Werkseinstellungen werden alle Systemeinstellungen gelöscht und auf Standard eingestellt. Upgrade der Gerätesoftware Diese Funktion wird nur von Wartungspersonal verwendet, um vorhandene TINY AUDIO C10-Modulsoftware auf eine neue Version aufzurüsten. -
Seite 32: Anzeige Der Software-Version
2. Vergewissern Sie sich, dass das Auto-Radio nicht stummgeschaltet ist, und prüfen Sie die Lautstärkeeinstellungen des Auto-Radios. 3. Stellen Sie sicher, dass sich das TINY AUDIO C10 nicht im Audio- Streaming-Modus befindet. Wenn dies der Fall ist, drücken Sie die DIAL Taste und dann DAB, um in den DAB+ Modus zurückzukehren. - Seite 33 Einstellung im Auto-Radio Wählen Sie das FM-Preset am Auto-Radio als das entsprechende TINY AUDIO C10 Preset 1 für FM-Frequenz, wenn Sie sie zuvor für den DAB+ Empfang gespeichert haben. Wenn nicht, stellen Sie das Auto-Radio manuell auf diese FM-Frequenz ein.
- Seite 34 C10. Führen Sie die Bluetooth-Kopplung in der Menüeinstellung des TINY AUDIO C10 durch. Suchen und verbinden Sie das TINY AUDIO C10 über das Mobilgerät Starten Sie die Wiedergabe von Audio vom Mobilgerät. Aktivieren Sie das Streaming, in dem Sie den Drehknopf und anschließend die AUX Taste drücken.
-
Seite 35: Produkt-Spezifikationen
Lebensdauer bei einer Sammelstelle für Recycling von elektronischen Geräten ab. * Informationen in diesem Manual können ohne vorherige Ankündigung geändert werden. TINY AUDIO ist eine Marke der TT Micro AS (www.ttmicro.no) Olav Helsets vei 5, 0694 Oslo, Norwegen (Email: Support@ttmicro.no)
