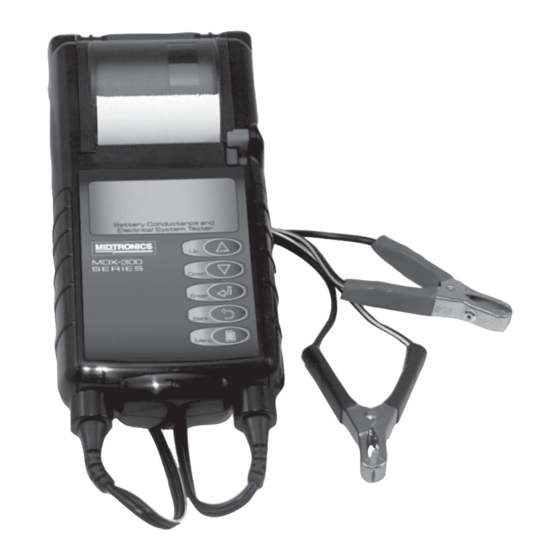

- Seite 1 Innovation im Batteriemanagement MDX-300 Series T estgerät für Batterie und Elektrik Für 12-Volt-Starterbatterien, -Anlassersysteme und -Ladesysteme BEDIENUNGSANLEITUNG...
- Seite 2 Leerseite...
-
Seite 3: Inhaltsverzeichnis
MDX-300 Series Inhalt Registrierung Ihres MDX-300 Testgerät ........... 5 Allgemeine Funktionsbeschreibung............6 Anzeige und Tastenfeld ................6 Vorbereitung des Tests ................8 Anschließen des Testgeräts ..............8 Batterietest ....................8 Batterietestergebnisse ............... 10 Testen des Anlassersystems ..............10 Testergebnisse Anlassersystem ............11 Ladesystemtest .................. - Seite 4 MDX-300 Series • •...
-
Seite 5: Registrierung Ihres Mdx-300 Testgerät
Inanspruchnahme von tech- nischer Unterstützung sowie von Serviceleistungen. Rufen Sie zur Registrierung die Webseite www.midtronics.com/warranty.html auf. Halten Sie die Seriennummer Ihres Geräts bereit. Diese Nummer fi n- den Sie auf dem Etikett an der Rückseite des Testgeräts. -
Seite 6: Allgemeine Funktionsbeschreibung
MDX-300 Series ACHTUNG Lassen Sie beim Umgang mit Batterien wegen der möglichen Verletzungs- gefahr stets äußerste Vorsicht walten. Beachten Sie die Sicherheitshin- weise des BCI (Battery Council International). Batteriepole, Batterieanschlüsse und entsprechendes Zubehör enthalten Blei und Bleiverbindungen. Diese Stoffe sind nach Informationen des Bundesstaa- tes Kalifornien als krebserregend einzustufen und können außerdem Geburts- schäden oder Fertilitätsstörungen verursachen. - Seite 7 MDX-300 Series 1 Mit den Pfeiltasten UP und DOWN (Nach oben/Nach unten) wählen Sie Testparameter aus und blättern im Menü. 2 Mit der Taste ENTER (Eingabe) Drucker wird eine Option ausgewählt. 3 Mit der Taste BACK (Zurück) gelan- gen Sie zum vorherigen Bildschirm oder bewegen den Textcursor um Anzeige der ein Zeichen nach links, wenn Sie...
-
Seite 8: Vorbereitung Des Tests
MDX-300 Series Vorbereitung des Tests Bevor Sie das Testgerät anschließen, reinigen Sie die Batteriepole bzw. die Seitenpole mit einer Drahtbürste und einem Gemisch aus Backpulver und Wasser. Wenn Batterien mit Seitenpolen getestet werden, bringen Sie Poladapter an und ziehen diese fest. WICHTIG: Verwenden Sie keine Stahlschrauben als Messpunkte. -
Seite 9: Beschreibung
MDX-300 Series TEST AUSWAHL: Blättern Sie zu NICHT IM FAHRZ. , und wählen Sie diese Option aus, wenn die Batterie nicht an ein Fahrzeug angeschlos- IM FAHRZEUG . Der Test im sen ist. Wählen Sie andernfalls die Option Fahrzeug bietet Optionen zum Testen des Anlasser- und Ladesystems. WICHTIG: Die Leistung des Anlassersystems und des Ladesystems hängt vom Zustand der Batterie ab. -
Seite 10: Batterietestergebnisse
MDX-300 Series Batterietestergebnisse Beurteilung Bedeutung BATTERIE GUT Batterie wieder in Betrieb nehmen. GUT – Batterie vollständig aufl aden und wieder in Betrieb nehmen. NACHLADEN LADEN&PRÜFEN Batterie vollständig aufladen, Test wiederho- len. Wird die Batterie vor dem erneuten Test nicht vollständig geladen, können die Tes- tergebnisse verfälscht werden. -
Seite 11: Testergebnisse Anlassersystem
MDX-300 Series Testergebnisse Anlassersystem Beurteilung Bedeutung STARTERSPAN- Die Anlasserspannung ist normal, und die Bat- NUNG OK terie ist vollständig geladen. STARTERSPAN- Die Anlasserspannung ist niedrig, und die Bat- NUNG NIEDRIG terie ist vollständig geladen. BATTERIE LADEN Die Anlasserspannung ist niedrig, und die Batte- rie ist entladen. - Seite 12 MDX-300 Series Beurteilung Bedeutung √ LADESPAN- Prüfen Sie alle Verbindungen vom und zum Ge- NUNG KEINE nerator, vor allem die Verbindung zur Batterie. (Fortsetzung) Im Fall loser oder stark korrodierter Verbindun- gen reinigen oder ersetzen Sie das Kabel und wiederholen den Test. √...
-
Seite 13: Testmeldungen
MDX-300 Series Beurteilung Bedeutung LADESPANNUNG Der Regler steuert die Ausgangsspannung in Abhän- gigkeit von Batteriespannung, Motorraumtemperatur ZU HOCH und eingeschalteten Stromverbrauchern. Er passt (Fortsetzung) also die vom Generator zu einem gegebenen Zeit- punkt zu liefernde Maximalspannung an den jeweili- gen Strombedarf der Bordelektrik und den Strom an, den der Generator bei der jeweiligen Drehzahl des Lichtmaschinen-Rotors erzeugen kann. - Seite 14 MDX-300 Series Testmeldung Bedeutung KEINE 12-VOLT Schließen Sie beide Klemmen an die Batteriean- schlüsse an. BATTERIE ERKANNT ANSCHLUSS Eine oder beide Klemmen haben keinen ausreichen- den Kontakt mit den Batterieanschlüssen. Beide PRÜFEN Klemmen müssen beidseitig fest sitzen, bevor mit dem Test begonnen wird. √...
-
Seite 15: Das Optionsmenü
MDX-300 Series √ SYSTEMRAU- Wenn die Störsignalquelle nicht gefunden wer- SCHEN/ den kann, laden Sie die Batterie vollständig auf BATTERIE und wiederholen den Test. Erscheint die Meldung NICHT STABIL nach dem Aufl aden, testen Sie die Batterie au- (Fortsetzung) ßerhalb des Fahrzeugs. √... -
Seite 16: Voltmeter
MDX-300 Series Voltmeter ACHTUNG: Wenn das Testgerät an eine Spannung über 30 VDC angeschlossen wird, kann die Elektronik des Geräts beschädigt werden. Wählen Sie diese Option, um die Batteriespannung anzuzeigen. Drücken Sie die Taste ENTER (Eingabe), um die Batterie zu testen. Drücken Sie BACK (Zurück), wenn Sie zum Menü... -
Seite 17: Wechseln Des Druckerpapiers
MDX-300 Series Wechseln des Druckerpapiers Der integrierte Thermodrucker des Testgeräts ist bei Auslieferung mit ei- ner Rolle Thermopapier im Papierfach bestückt. Die Rolle ist 57mm breit und hat einen Durchmesser von 48mm. Ersatzrollen sind im gut sortierten Bürofachhandel erhältlich. Das Testgerät funktioniert ausschließlich mit Thermopapier. So tauschen Sie die Papierrolle aus: 1. -
Seite 18: Behebung Von Druckerproblemen
Klemme am Pluspol (+), schwarze Klemme am Minuspol (–). √ Die Klemmen müssen auf beiden Seiten Kon- takt mit den Anschlüssen haben. Wenn Sie weitere Hilfe benötigen, wenden Sie sich an den Midtronics Kun- dendienst. Siehe „Patente, eingeschränkte Gewährleistung, Kundendienst“. • •... -
Seite 19: Behebung Von Anzeigeproblemen
MDX-300 Series Behebung von Anzeigeproblemen Die Anzeige wird nicht eingeschaltet: • Prüfen Sie die Verbindung zur Fahrzeugbatterie. • Die Spannung reicht möglicherweise für den Betrieb des Testgeräts nicht aus (<1 Volt). Laden Sie die Batterie vollständig auf, und wie- derholen Sie den Test. •... -
Seite 20: Technische Daten
MDX-300 Series 3. Ziehen Sie die Abdeckung ab, wie in der Abbildung gezeigt. 4. Nehmen Sie die entladene Batterie heraus. 5. Legen Sie eine 9-Volt-Batterie (Alkaline empfohlen) wie gezeigt ein. Achten Sie auf die richtige Lage des Plus- und Minuspols. Schieben Sie die Abdeckung wieder ein, und ziehen Sie die Schraube fest. -
Seite 21: Eingeschränkte Gewährleistung
MDX-300 Series Patente Das Testgerät wird in den USA von MIDTRONICS, INC., hergestellt und ist durch eines oder mehrere der folgenden US-amerikanischen Pa- tente geschützt: 6,323,650; 6,316,914; 6,304,087; 6,249,124; 6,163,156; 6,091,245; 6,051,976; 5,831,435; 5,821,756; 5,757,192; 5,592,093; 5,585,728; 5,572,136; 4,912,416; 4,881,038; 4,825,170; 4,816,768;... - Seite 22 Leerseite...
- Seite 23 167-082A-DE 09/08 Midtronics, Inc. Alle Rechte vorbehalten...
